Automatisch verdiepingsnummers weergeven in Zone Stempels
In een Zone Stempel wordt naast het nummer van de ruimte ook vaak het nummer van de verdieping opgenomen, zoals 1.01 of 2.14. Dit kan handmatig worden gedaan door zelf te nummer, maar ook automatisch. Met name bij hogere gebouwen of gebouwen met Modules is deze methode interessant.
Instellen Archicad Property
- Ga naar Options > Property Manager
- Maak op een gewenste plek een Property aan
- Kies als Data Type 'String'
- Kies Default Value 'Expression'
- Maak onderstaande Expression en type deze tekst in
CONCAT ( STR ( <verdiepingsnummer>; 0 ); "."; <Zone nummer> ) - Op de plek van <verdiepingsnummer> moet een Property komen. Kies de knop Parameters & Properties en zoek naar de eigenschap "Home Story Number" en voeg deze in
- Op de plek van <Zone nummer> moet een Property komen. Kies de knop Parameters & Properties en zoek naar de eigenschap "Zone Number" en voeg deze in
- Het koppelteken kan naar wens ingevuld worden in het gedeelte tussen de aanhalingstekens: CONCAT ( STR ( <verdiepingsnummer>; 0 ); " - "; <Zone nummer> )
- Maak onder Availability de eigenschap beschikbaar voor Ruimtes
Instellen van de Zone Stempels

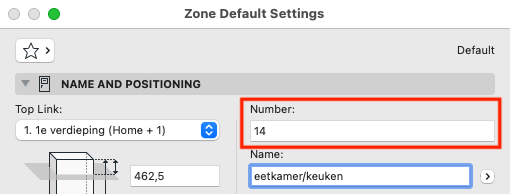

Omdat de nummering nu een combinatie is van het verdiepingsnummer en het volgnummer, moet het Zone Number ook enkel het volgnummer ingevuld zijn:
In de KeyMember Zone Stempel moet nu naar de eigenschap met de samengestelde nummering worden verwezen, dit moet voor alle Zone Stempels op dezelfde manier worden ingesteld.
- Ga naar Zone Settings > Instellingen Zone Stempel KeyMember > Classificatie en Properties
- Kies bij 'Toon gegevens volgens' voor de optie 'Waarde Parameter'
- In de rij kies de zojuist aangemaakt Property
Instellen Model View Options Combination
Nu de eigenschap is ingesteld per Zone Stempel kan de eigenschap worden getoond met behulp van de Model View Options Combinations.
- Ga naar de Model View Options Combinations > Inhoud en Opmaak Zone Stempels
- Kies als item ' Classificatie en Properties' en vouw de instellingen uit. Kies de overeenkomstige positie.
- De opmaak van het nummer (grootte en lettertype) is gelijk aan de reguliere eigenschappen (.. niet de opmaak van het normale Zone nummer).
Bepaal de grootte in: 'Opmaak tekst' > Gegevens.
Deze nieuwe eigenschap kan ook een in Schedule worden toegevoegd
