Elementen onder vloer/dak verbergen
Vloeren en daken kunnen alleen elementen afdekken als ze voorzien zijn van een afdekkende arcering ofwel Cover Fill:
- Selecteer vloer of dak
- Open de Slab/Roof Settings

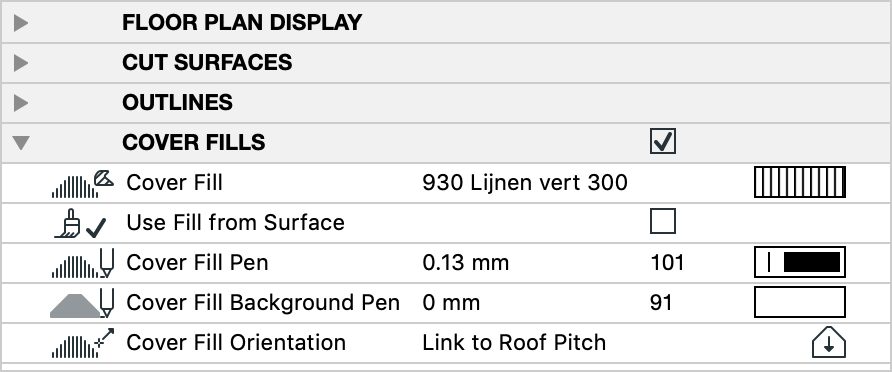

- Ga naar het tabblad 'Floor Plan and Section'
(snel te openen via de infobox) - Geef het element een Cover Fill met een niet-transparante Cover Fill Background Pen
Indien het dak de andere elementen dan nog niet afdekt, pas dan de Display Order aan
