De speciale ramen en deuren in deze methode kunnen niet verborgen worden door middel van lagen, maar alleen met de Model View Options Combinations. Daarom zijn enkele aanpassingen nodig in het bestaande templates of projecten

In de eerste release van deze objecten is een fout geconstateerd dat niet de juiste belemmeringsfactor met het glasoppervlakte wordt vermenigvuldigd. Vanaf Archicad 26 release 2 zijn de deze objecten gecorrigeerd. Download deze versie hier.

Voor meer ins en outs inzake Archicad 26 zoals installatie, migratie en vernieuwde upgradecursus, zie Archicad 26

Plaatsen van daglicht-elementen

1. Kies het raam- of deurgereedschap en navigeer naar de map 31 Ramen > 09 Daglicht of 31 Deuren > 11 Daglicht.

2. Plaats  en positioneer het raam  ' R Equivalent daglichtoppervlakte KeyMember'  of de deur 'D  Equivalent daglichtoppervlakte KM '  op de normale wijze. Let daarbij op dat net als bij gewone ramen en deuren de buitenzijde correct wordt aangewezen.

1. Kopieer het raam of de deur
2. Open de instellingen van de kopie
3. Navigeer naar de map 31 Ramen > 09 Daglicht of 31 Deuren > 11 Daglicht (klik het bewuste element nog niet)
4. Ggebruik de sneltoets van het spuitje (MAC Option + Command / WIN Control + Alt) om de instellingen in het raam 'R Equivalent daglichtoppervlakte KeyMember' of de deur 'D Equivalent daglichtoppervlakte KeyMember' in te spuiten  (de breedte en hoogte, positie, de glasoppervlakte en de standaard frame breedte wordt overgenomen)

Instellingen van belemmeringen

Eenvoudige belemmering

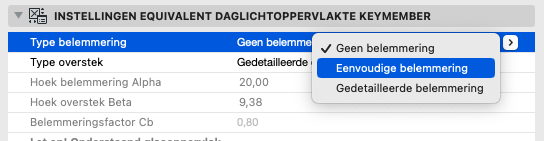

1. Kies voor 'Type belemmering' de optie 'Eenvoudige belemmering' of bij 'Type overstek' voor 'Eenvoudige overstek'.

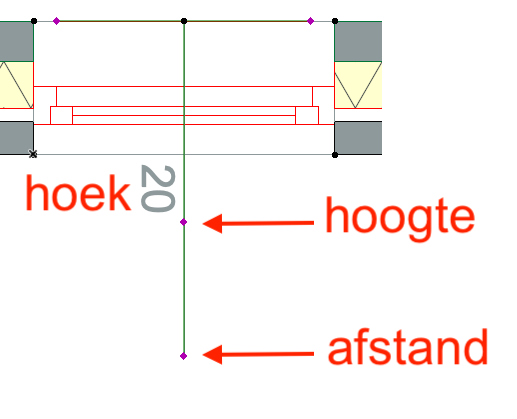

2. In de plattegrond komt een lijn te staan met twee hotspots, één voor de lengte en één voor de hoogte. Klik op de hotspot op het einde van de getekende lijn


3. Kies voor de optie Move Node in het Pet Palette. I n de tracker verschijnt 'Alpha lengte eenvoudig' of 'Beta lengte eenvoudig', afhankelijk van de keuze voor een belemmering of overstek
4. Versleep de hotspot van de lengte naar de gewenste plek (bijvoorbeeld een kruising tussen de lijn en een belemmering)

5. Klik op de hotspot halverwege of buiten de getekende lijn

6. Kies voor de optie Move Node in het Pet Palette. In de tracker verschijnt 'Alpha hoogte eenvoudig' of 'Beta hoogte eenvoudig', afhankelijk van de keuze voor een belemmering of overstek

7. Geef in de Tracker numeriek de hoogte op

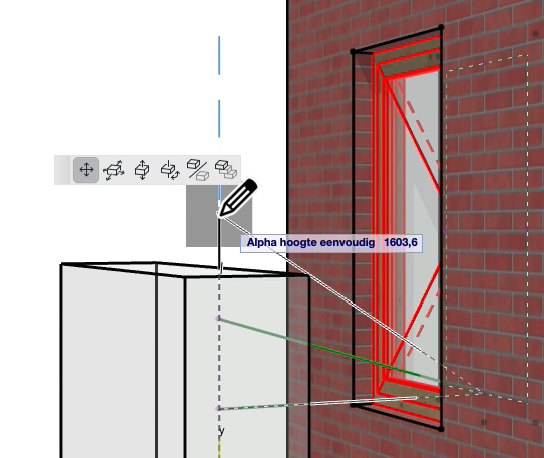

Deze hotspots zijn ook in doorsnede en 3D te bewerken


De hoek wordt door het object berekend tussen de schuine lijn en de horizontale lijn (Alpha) of tussen de schuine lijn en verticale lijn (Beta). Vervolgens wordt er de bijbehorende belemmeringsfactor Cb bij gezocht. Deze resulterende waarden worden in de plattegrond getoond.

Gedetailleerde belemmering

1. Kies voor 'Type belemmering' de optie 'Gedetailleerde belemmering' of bij 'Type overstek' voor 'Gedetailleerde overstek'. In de plattegrond kom en meerdere lijnen in beeld voor de verschillende segmenten, ieder met twee hotspots, één voor de lengte en één voor de hoogte.

2. Verplaats deze hotspots of vul ze numeriek in op dezelfde wijze als bij de eenvoudige belemmering of overstek

3. Herhaal dit voor ieder segment


Als de hoogte voor ieder segment gelijk is of de belemmering of overstek is parallel aan de wand, dan kan eerst de eenvoudige belemmering of overstek worden ingesteld. Als daarna wordt geschakeld naar de gedetailleerde belemmering of overstek, staan alle segment op deze afstand en hoogte

1. Aanvullende instellingsmogelijkheden:

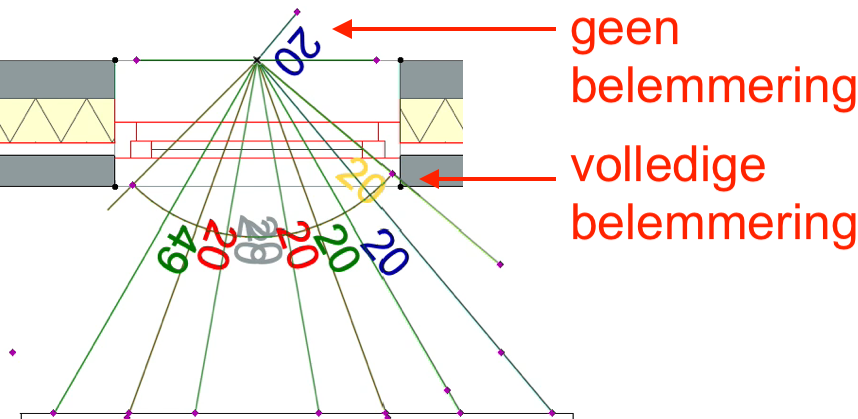

   Geen belemmering in een bepaald segment:  Als er geen belemmering is kan de hotspot de tegenovergestelde richting worden verplaatst. De Alpha- of Betawaarde zal dan de minimum waarde aannemen.
   Volledige belemmering:  Is er volledige belemmering dan kan de reikwijdte worden ingeperkt. De segmenten die erbuiten vallen krijgen dan de maximale waarde. Gebruik de hotspot aan het eind van de cirkelboog om de reikwijdte te verkleinen.



Bepaling projectievlak

Bij gebruik van een deur kan deze 'Offset onder' ingesteld worden op 600mm gelijk aan de gebruikelijke waarde van de onderkant doorlaat

Bepaling glasoppervlakte

De glasoppervlakte in de parameter 'Glasoppervlakte (A doorlaat)' kan op 3 manieren worden ingevuld:

1. Bij het gebruik van overnemen (spuitje) worden de waarde 'Glasoppervlakte (A doorlaat)' eenmalig automatisch ingevuld met de glasoppervlakte zoals berekend door de originele raam of deur


   De waarde 'Glasoppervlakte (A doorlaat)' verandert niet automatisch als het originele raam of deur wordt gewijzigd, nadat het raam 'R Equivalent daglichtoppervlakte KeyMember' of de deur 'D Equivalent daglichtoppervlakte KM' is geplaatst. Ook als de verschillende offset ander worden ingesteld verandert de automatisch ingevulde 'Glasoppervlakte (A doorlaat)' niet mee

2. Bij eenvoudige ramen of deuren kan worden gekozen worden voor de optie 'Glasoppervlakte = Projectieoppervlakte'. Hierbij wordt de breedte van het raam of de deur, verminderd met de offsets aan beide zijden, vermenigvuldigd met de hoogte, verminderd met de offset onder en boven. De resulterende waarde wordt direct in de parameter 'Glasoppervlakte (A doorlaat)' geplaatst.

3. Zolang de optie 'Glasoppervlakte = Projectieoppervlakte' is uitgeschakeld kan de gebruiker zelf een oppervlaktewaarde invullen


Bepaling Equivalent Daglichtoppervlakte

In de eerste release van deze objecten is een fout geconstateerd dat niet de juiste belemmeringsfactor met het glasoppervlakte wordt vermenigvuldigd. Download de verbeterde objecten op de download pagina.

Aan de hand van de Alpha en Beta hoeken, voor respectievelijk de belemmering en overstek, wordt de belemmeringsfactor Cb bepaald. Deze waarde wordt vermenigvuldigd met de parameter 'Glasoppervlakte (A doorlaat)' zodat het  Equivalent dalichtoppervlakte ontstaat.

Hoofdstuk Alpha en Beta

Onder deze hoofdstukken kunnen numeriek de verschillende lengtes, hoogtes, reikwijdte en segmentwaardes worden gecontroleerd en aangepast (m.u.v. de segmentwaardes). Het aanpassen kan grafisch door deze met hulp van hotspots in de plattegrond, doorsnede/aanzicht of in 3D.

Met de optie Reset kunnen alle waarden worden teruggezet naar de standaard waarde.

Weergave 2D symbool

1. Verberg de opening en hulplijnen van het Equivalent Daglicht:  Hiermee worden geplaatste ramen 'R Equivalent daglichtoppervlakte KeyMember' of deuren 'D Equivalent daglichtoppervlakte KeyMember'  verborgen

2. Toon lijnen en hotspots van Belemmering (Alpha): M et deze optie kunnen de lijnen en de hotspots worden getoond, waarmee de belemmering kan worden ingesteld
3. Toon lijnen en hotspots van Overstek (Beta): Met deze optie kunnen de lijnen en de hotspots worden getoond, waarmee de overstek kan worden ingesteld

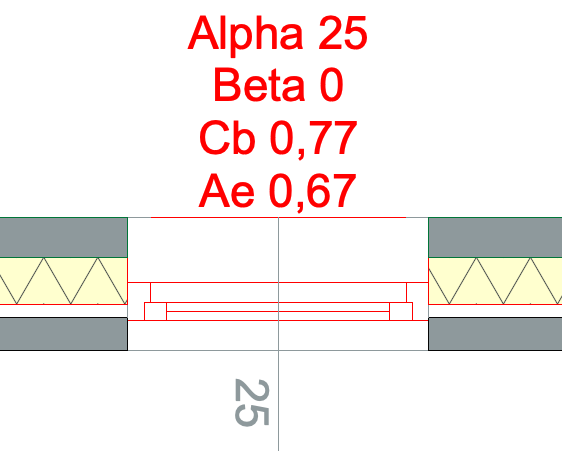

4. Toon tekst van resultaten: Hiermee kunnen de resultaten van de Alpha, Beta, Cb en Aeq worden getoond


De resultaten Alpha, Beta, Cb en Aeq kunnen ook met behulp van het Label Daglichtoppervlakte worden getoond. Als dit Label aan het daglicht element wordt gekoppeld, kan deze in de plattegrond, doorsnede of aanzicht ook de resultaten laten zien

1. Toon losse waardes van segmenten: Hiermee kunnen de berekende hoek die langs de verschillende segmenten staan worden getoond

2. Als bij Weergave wordt gekozen voor 'Handmatig', kunnen de verschillende onderdelen per element worden bepaald.


Aanpassingen in bestaande template of projecten

Aanpassingen in Model View Options Combinations

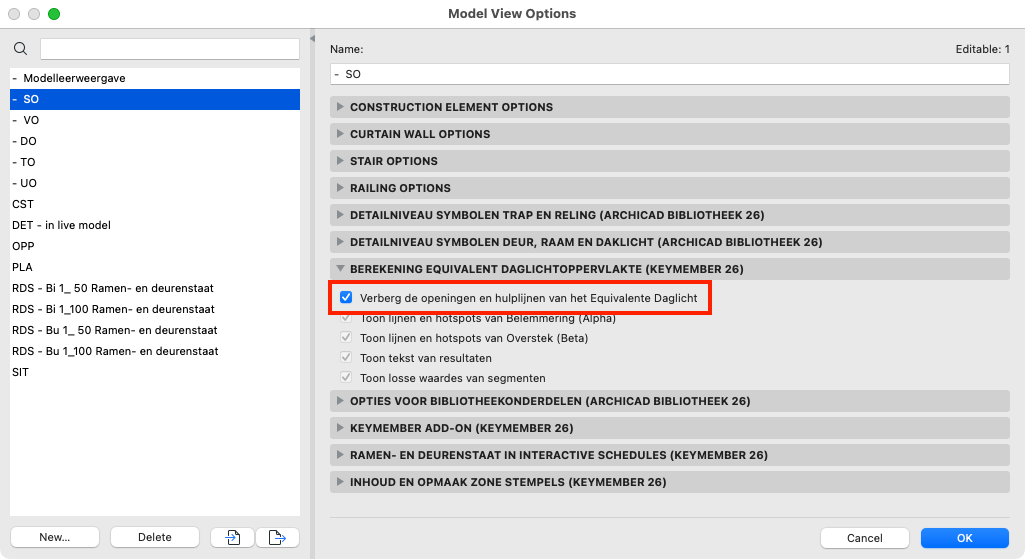

1. Open de Model View Options Combinations en vink in bestaande Model View Options Combinations de optie ‘Verberg de opening en hulplijnen van het Equivalent Daglicht’ in het tabblad ‘Berekening Equivalent daglichtoppervlakte’ aan


2. Herhaal dit voor iedere bestaande Model View Options Combination
3.
Maak dan één of meerdere nieuwe Model View Options Combinations aan, bijvoorbeeld DAG - Daglicht Alpha. Zet hierbij juist optie  ‘Verberg de opening en hulplijnen van het Equivalent Daglicht’  uit en vink ‘Toon lijnen en hotspots van Belemmering (Alpha)' aan. Om de voorkomen dat zowel de lijnen van belemmering en overstek in de plattegrond elkaar gaan overlappen vink ‘Toon lijnen en hotspots van Overstek (beta)’ uit.


4. Herhaal dit voor de overstek (Beta), maar dan omgekeerd.

5. Herhaal dit eventueel ook om een Model View Options Combinations te maken waarin zowel Alpha (belemmering) als Beta (overstek) getoond worden voor het gebruik in doorsnede en 3D


Aanpassingen in Schedules

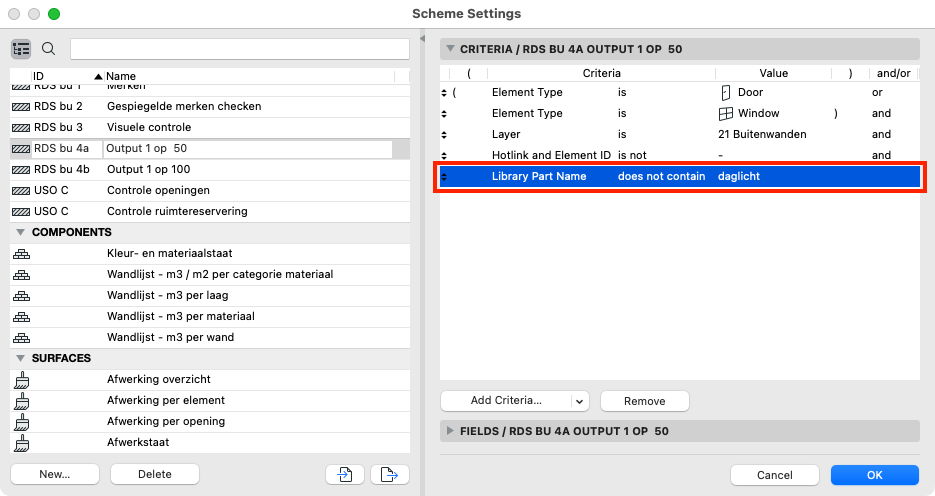

1. Open de Scheme Settings van een Schedule
2. Bij Criteria voeg met Add Criteria een regel toe waarbij de eigenschap Library Part Name wordt gekozen

3. Kies als Operator ' does not contain'

4. Kies als waarde 'daglicht'



Daglichtfactor

Volg daarbij nauwkeurig de tutorials op Youtube  Met name de video How to Prepare an Archicad Model for Use in VELUX Daylight Visualizer over de export vanuit Archicad is belangrijk. Kies bij Export voor de optie SketchUp 2018.
