Graphic Override Rules

Graphic Override Rules

In een Graphic Override Rule wordt vastgelegd voor welke specifieke elementen uit het model een bepaalde weergave ingesteld wordt, en hoe die weergave er uit moet zien.  Eén of meerdere Rules worden samengevoegd tot een een Graphic Override Combinations . Rules kunnen in meerdere Graphic Override Combinations gebruikt worden.

Graphic Override Rules

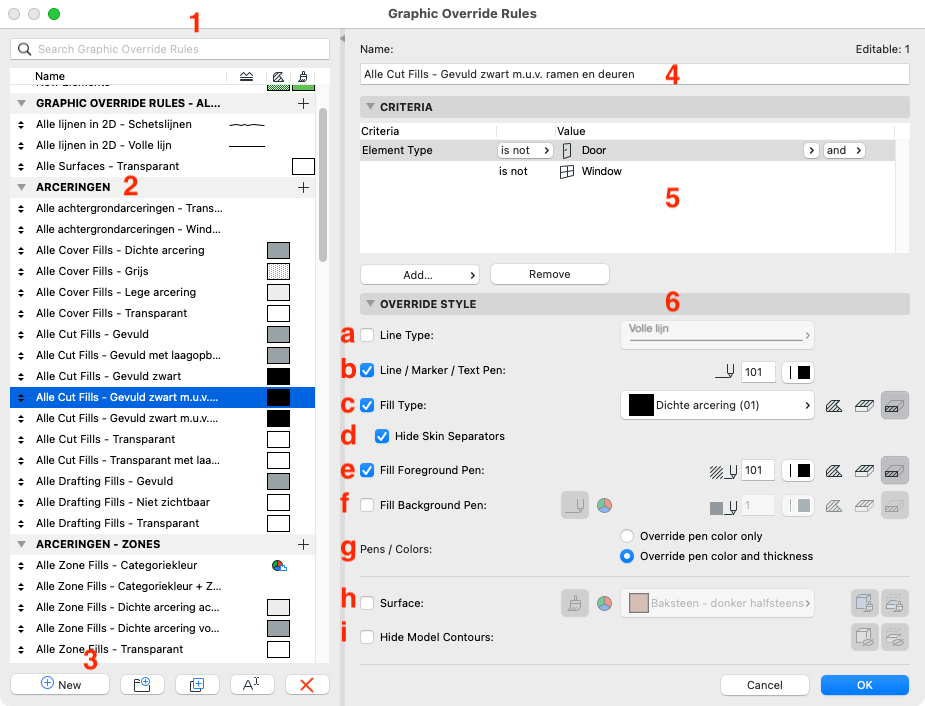

Ga naar het menu Document > Graphic Override > Graphic Override Rules het volgende venster wordt geopend:

1. Overzicht

Bestaande Rules in dit project, met een preview van de ingestelde Override Styles.
Bovenaan de lijst staan de Renovatie Override Rules. Dit zijn de regels die de overschrijving op basis van de renovatiestatus van een element bepalen, en gebruikt worden bij in het Renovation Filter . Deze Rules kunnen niet hernoemd of gedupliceerd worden, alleen de Override Style kan aangepast worden.

    2. Groeperen in mappenstructuur

    Om het Graphic Override Rules venster overzichtelijk en gestructureerd te maken kan er een mappenstructuur toegepast worden. De regels kunnen via drag en drop actie toegevoegd worden aan mappen.

    3. Beheer van de Rules in het project

    1. Klik op of  voor het creëren van een nieuwe Rule. Geef de Rule een herkenbare naam.
    2. Er kan ook een nieuwe map toegevoegd worden via  knop.
    3. Met Delete kan een bestaande Rule gewist worden
    4. Naam
    De naam (omschrijving) van de gekozen of nieuw in te stellen Rule

      5. Criteria

      Hier wordt aangegeven voor welke onderdelen deze Graphic Override Rule ingesteld gaat worden.
      Gebruik de Add knop om criteria voor het te overschrijven element toe te voegen en Remove om deze te verwijderen. Zorg voor een zo compleet omschrijving van de elementen die een overschrijving moeten krijgen en sluit zo nodig andere elementen met deze criteria uit.

      6. Override Style

      ​​Vink de checkboxes aan van de kenmerken die overschreven moeten worden:
        1. Alle lijnen worden overschreven met dit lijntype
        2. Alle lijnen, teksten en markers worden overschreven met deze Pen(kleur)
        3. Alle Fills worden overschreven, kies of het voor Drafting Fills,  Cover Fills of Cut Fills moet gelden
        4. Vink aan als de scheidingslijnen tussen de skins (in composites) getoond moeten worden
        5. Overschrijft de voorgrond kleur van elementen
        6. Overschrijft de achtergrond kleur van elementen
        7. Kies of alleen de Penkleur of ook de dikte overschreven moet worden
        8. Overschrijft de surfaces in 3D (houdt geen rekening met transparantie)
        9. Overschrijft de contouren (omtreklijnen) van elementen
      Bij het verwijderen van een Rule is (nog) geen controle van hieruit of een Rule daadwerkelijk in gebruik is of niet. Het wissen van een Rule kan dus direct invloed hebben op één of meerdere Graphic Override Combinations.
      De achtergrond kleur van een element kan alleen met een Graphic Override van kleur veranderen als deze niet als transparant ingesteld staat.
