Graphic Override Combination

Graphic Override Combination

Een Graphic Override is een filter dat het model toont volgens een voorgedefinieerde overschrijving van Lines, Fills en Surfaces. Deze overschrijving bepaalt de visuele weergave van de elementen op de tekening. Daarnaast kunnen ze dienen voor visuele controle van instellingen en eigenschappen van modelelementen.

Een Graphic Override combination bestaat uit Graphic Override Rules die de overschrijvingen definiëren.

Gebruik van Graphic Override Combinations

Graphic Override Combinations kunnen voor de volgende onderdelen gebruikt worden:
  1. Weergave van het model per fase:
    1. Toon het model specifiek voor de fase van het project VO / DO / TO / UO
    2. Toon de elementen op basis van hun Renovatie Status

  2. Markeren van elementen:
    1. Maak elementen inzichtelijk die alle dezelfde (toegevoegde) eigenschappen / Archicad Properties hebben
    2. Markeer alle elementen met een specifieke akoestische waarde of brandwerendheid in een bepaalde kleur
    3. Regel de grafische weergave van de zones, regel de zichtbaarheid van de Fills, Categories etc.
    4. Markeer alle gepleisterde muren in een bepaalde kleur
    5. Markeer een groep van zones die bij elkaar horen (bijvoorbeeld onverwarmde ruimten, per categorie etc.)

  3. Controle van het model tijdens het modelleren:
    1. Controleer de consistentie van het model
      Zijn bepaalde waarden ingevuld?
    2. Markeer tijdelijk bepaalde elementen om goed visueel ondersteund te worden
Om een Graphic Override Combination te kiezen en zichtbaar te maken op het scherm kan deze gekozen worden in de horizontale Quick Options balk (2D en 3D). Leg dit vast door dit in een View op te slaan. Dan zal deze Graphic Override aan de View gekoppeld blijven.

Voorbeeld van Graphic Override met Zones



Instellen Graphic Override Combination

Voor het instellen van de Graphic Override Combination ga naar het menu > Document > Graphic Override > Graphic Override Combinations of gebruik de   button in de horizontale Quick Options bar.

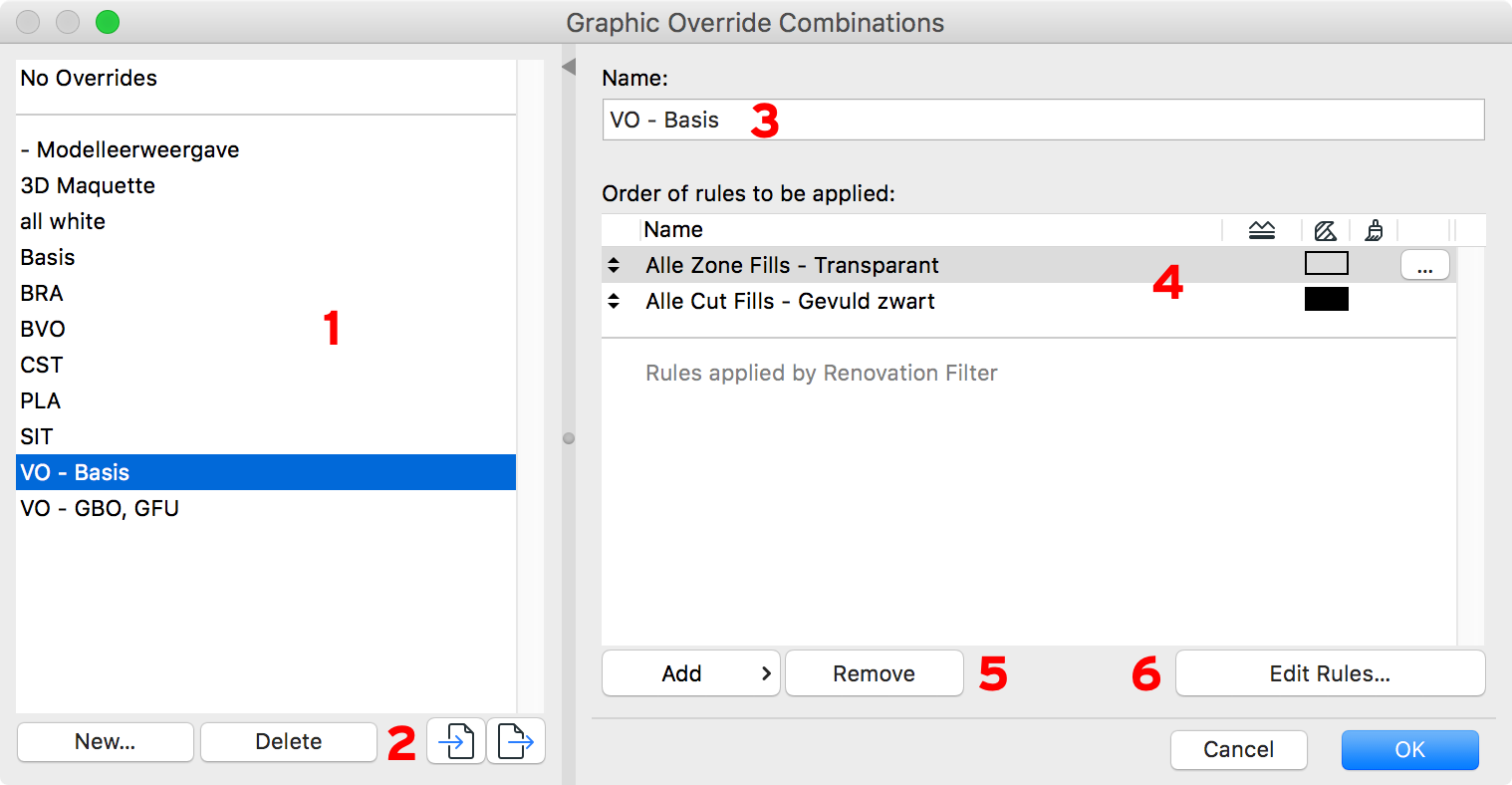

Het volgende venster wordt geopend:


  1. Overzicht
    Bestaande Combinations in dit project

  2. Beheer van de Combinations in het project
    1. Klik op 'New...' voor het creëren van een nieuwe Combination. Geef de combinatie een herkenbare naam.
      Om te vertrekken vanuit een bestaande combinatie en deze aan te passen kies voor de optie Duplicate Combination:
    2. Met 'Delete' kan een bestaande combinatie gewist worden
    3. Daarnaast kunnen via Import en Export combinaties geïmporteerd of geëxporteerd worden. De onderliggende Rules worden dan mee opgeslagen.

  3. Naam
    De naam (omschrijving) van de gekozen of nieuw in te stellen Combination

  4. Rules
    Hier worden de toegepaste Rule(s) binnen de Combinatie getoond. De volgorde voor welke overschrijving eerste plaats mag vinden is van boven naar beneden. Dat betekent dat wanneer verschillende rules op eenzelfde element van toepassing zijn de bovenste overschrijving voorrang krijgt.
    1. Verander de volgorde met de pijlen
    2. Open de instellingen van de Rule via de button

  5. Beheer van de Rules in de Combination
    Voeg met de button Add bestaande Rules toe. Met Remove wordt de geselecteerde Rule uit de betreffende combinatie verwijderd.

  6. Edit Rules
    Deze knop leidt net als  button naar het Graphic Override Rules instellingen venster. Bij het open zal van de geselecteerd rule de instellingen getoond worden. Deze rule kan aangepast worden of er kunnen nieuwe rules aangemaakt worden.
