Het 2D Complex Profile object
Met het KeyMember Editie object '2D Complex Profiel' kan de 2D weergave van een Complex Profile worden getoond. Het object volgt op ieder moment de opbouw van het Complex Profile.
Dit object is gedemonstreerd in dit ArchiCafé op het tijdstip 16:15 en het webinar Detailleren in BIM.

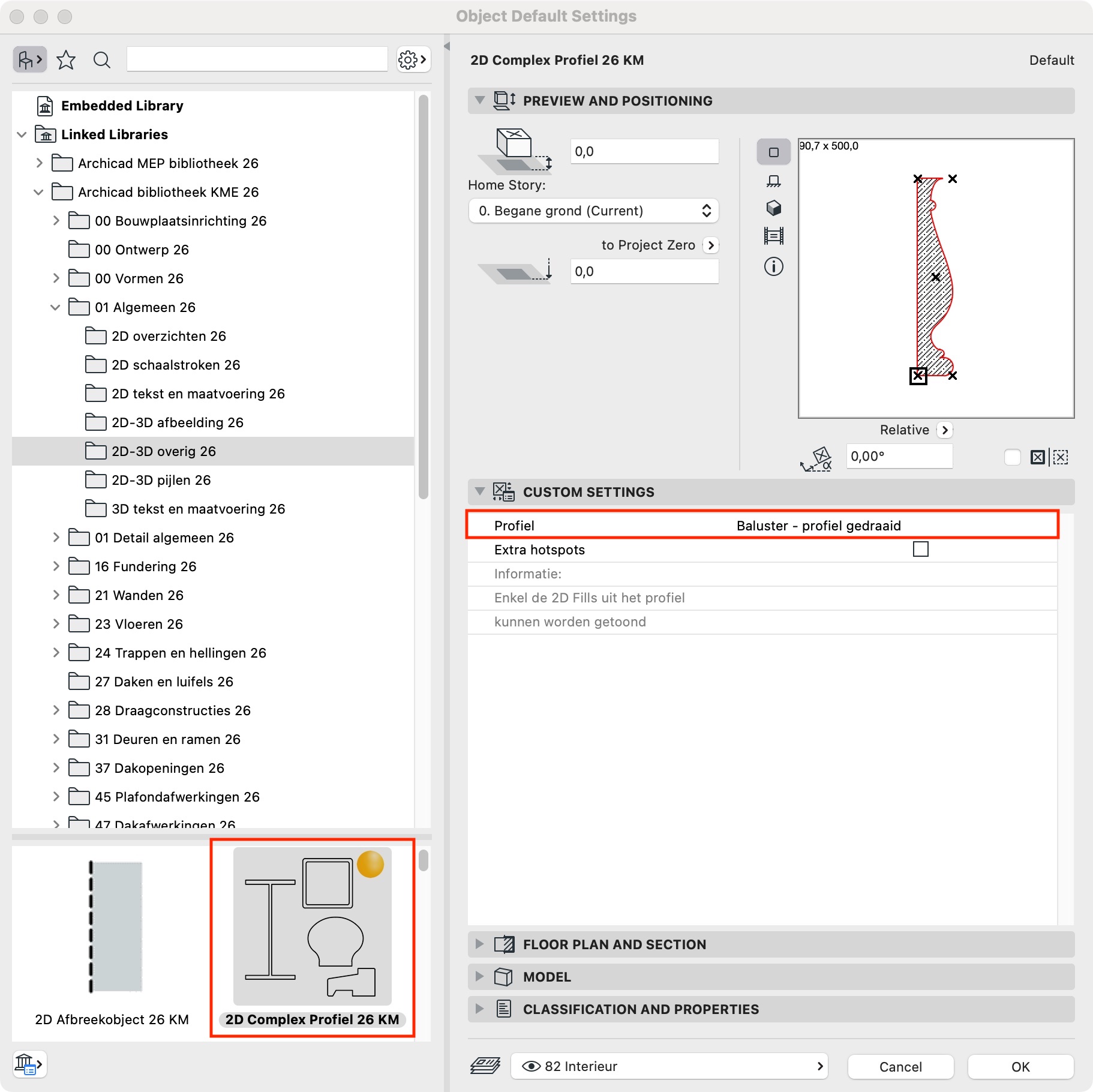

2D Complex Profiel
Kies het gewenste profiel en plaats het object in een 2D venster.
2D Complex Profiel Oprekbaar

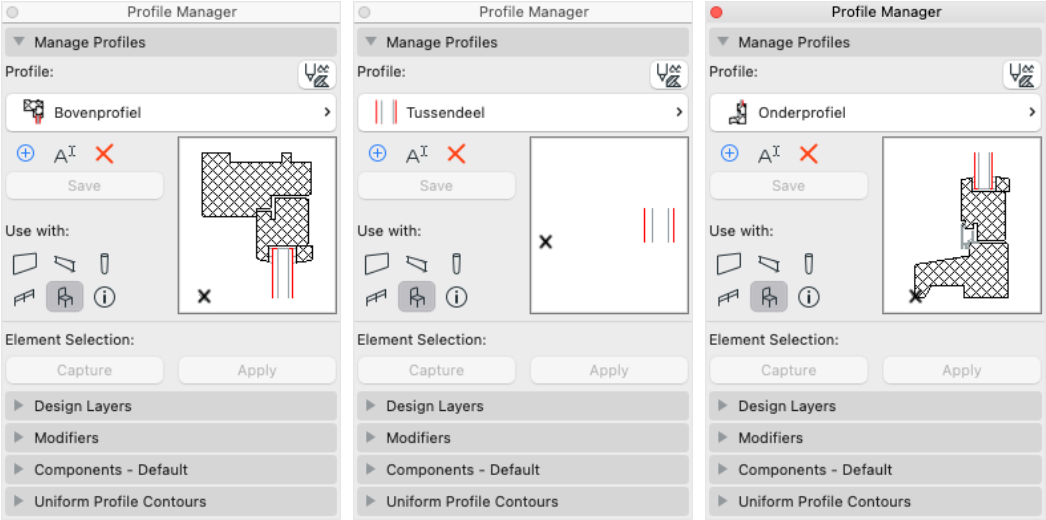

Dit object is een uitgebreide variant en kan de 2D weergave van een 3-tal Complex Profiles tonen. Daarbij wordt het middelste deel opgerekt. Alleen de arceringen (Fills) van de Complex Profiles worden in het 2D object getoond. Het profiel moet worden opgezet met als ankerpunt linksonder:
Met het Label 'Object label KM' kunnen de namen van deze profielen ook tekstueel getoond worden.
Complex Profiles beschikbaar maken
Complex Profiles kunnen zelf aangemaakt worden
- Ga naar Options > Element Attributes > Profile Manager
- Klik op het icoon met het plusje om een nieuw profiel aan te maken
- Kies New of maak een kopie van een bestaand profiel
- Teken vervolgens met Fills met Building Materials het eigen profiel
Alleen de arceringen worden in het Object zichtbaar. Teksten en losse lijnen zullen niet verschijnen.
- In het Profile Manager Palette moet de optie Object worden aangeklikt om beschikbaar te komen bij Objecten
