Het checken van modellen

Het checken van modellen

Naast de reeds beschikbare Collision Detection (Design > Model  Check > Collision Detection), introduceert Archicad twee nieuwe oplossingen om modellen te controleren, die in elke fase van het project uitgevoerd kunnen worden:
  1. Kwaliteitscontrole van bouwkundig modellen (Design > Model  Check > Physical Model Quality)
  2. Kwaliteitscontrole van constructief analytisch modellen (SAF) (Design > Model  Check > Structural Analytical Model Quality)
Gebruik het rapport van de modelcontrole (Model Check Report) om de check resultaten te beheren.

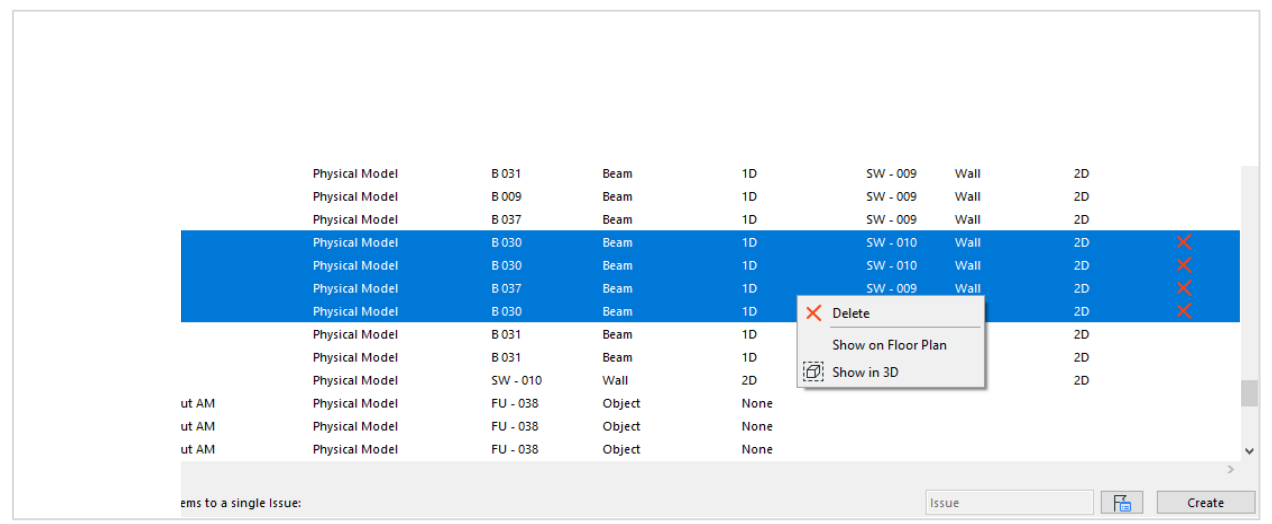

  1. Selecteer eenvoudig de elementen van een item in 3D of plattegrond
  2. Sorteer gerapporteerde items op hun details
  3. Bepaal welke gevallen echte problemen zijn die behandeld moeten worden
    Het controlerapport van het model vermeldt elk resultaat van functies voor modelcheck

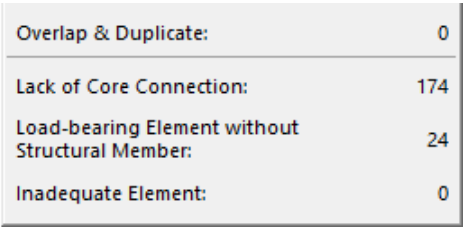

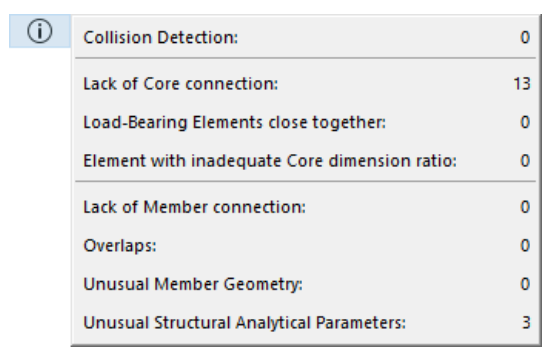

De Info-knop van het checking rapport van het model geeft een overzicht van de gestelde problemen.

Kwaliteitscontrole van bouwkundig modellen

Deze functie zorgt ervoor dat het bouwkundig model correct is. (Dit biedt ook een goede basis voor het constructief analytisch model en de uiteindelijke export voor constructieve/ stabiliteitsanalyse.) De gecontroleerde parameters kunnen worden aangepast om te voldoen aan voorschriften, normen, of aan gestelde software of projectvoorschriften.


Kwaliteitscontrole van constructief analytisch modellen

Deze functie zorgt ervoor dat het automatisch gegenereerde constructief analytisch model correct is en klaar voor export naar een toepassing voor een stabiliteitsanalyse.


Rapport modelcontrole (Model Check Report)

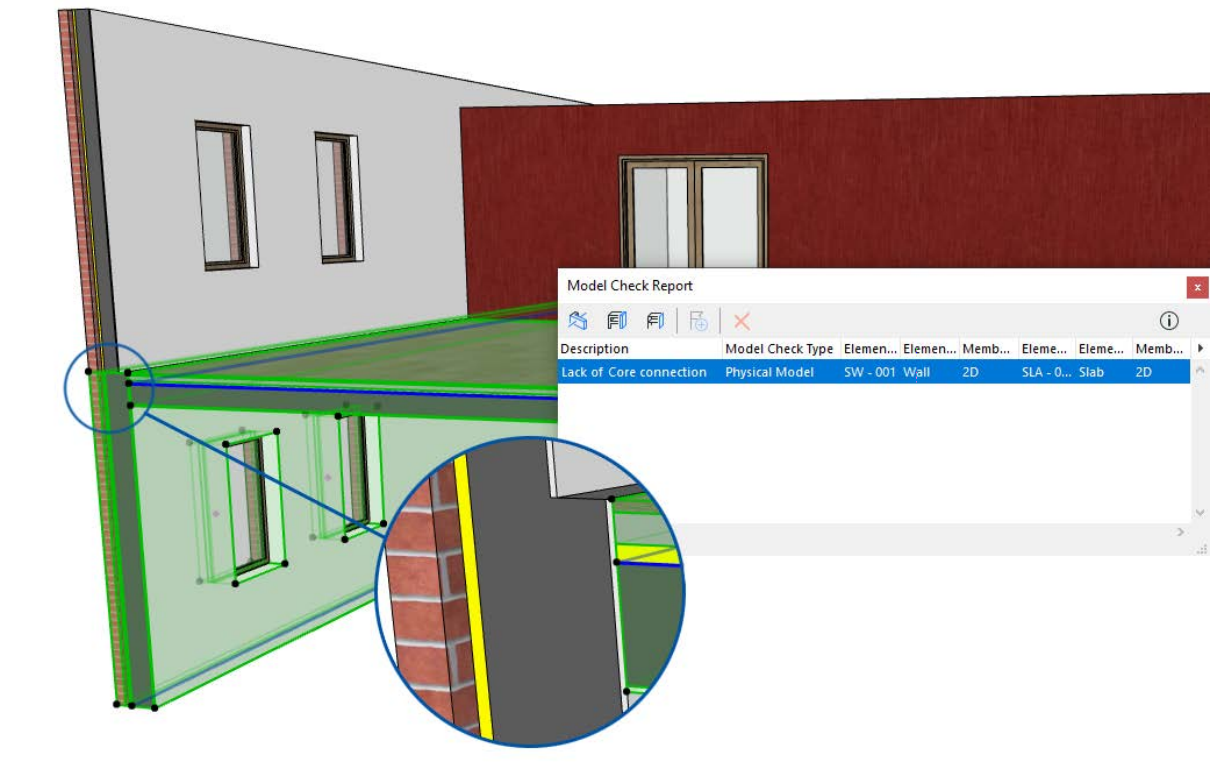

Het modelcontrole rapport (Model Check Report) biedt een eenvoudig beheer van de gemelde problemen in één lijst. Er kan eenvoudig ingezoomd worden op het problematische item.

Issue management workflow

Beslis welke gevallen echte problematisch zijn en behandeld dienen te worden.
Deze kunnen eenvoudig rechtstreeks worden omgezet naar highlight-type issues vanuit het Model Check Report dialoogvenster:
  1. Maak een apart issue voor bepaalde gerapporteerde items, of
  2. Creëer een enkel issue van meerdere gerapporteerde items
Bekijk ook Issue management voor een gedetailleerde uitleg over de workflow.

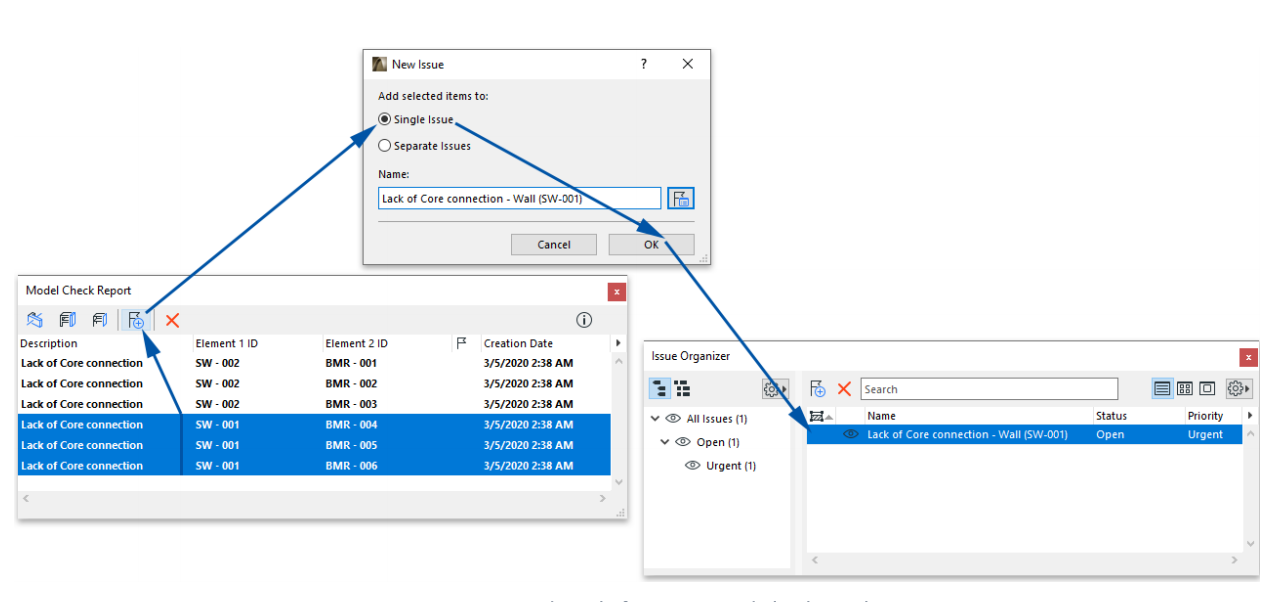

Het creëren van issues direct van het Model Check Report
