Werkmethodiek ILS Ontwerp en Engineering

De ILS O&E is in het leven geroepen om de informatiestroom tussen de ontwerp- en engineeringfase eenduidig en herkenbaar af te stemmen.  De ILS O&E handleiding wordt aangeboden door het BIMloket vanaf 1 januari 2021.

Dit artikel beschrijft een werkmethodiek waarbij stap voor stap de benodigde informatie eenvoudig kan worden toegevoegd aan een model en het model gereed maakt voor de export naar IFC.

Werkwijze in het kort

Zorg dat de BIM basis ILS geïmplementeerd is in het model vooraleer te starten aan de ILS O&E. De stappen voor BIM basis ILS zijn terug te vinden in het artikel Werkmethodiek BIM basis ILS 2.0 .
  1. Open één voor één de verschillende schedules en voeg waar nodig de gewenste informatie aan het model toe. Raadpleeg hiervoor de bijgevoegde tabel om te achterhalen waar welke informatie verwerkt is.
  2. Exporteer het model met de hiervoor aangemaakte 3D views naar IFC.
  3. Controleer het IFC model buiten Archicad in een model viewer zoals BIMcollab ZOOM .

1) Voorbereiding - de juiste translator als Preview instellen

Om bij het werken in de schedules, instellingen vensters en de IFC Project Manager het daadwerkelijke resultaat in IFC te kunnen zien moet de translator als preview ingesteld zijn.

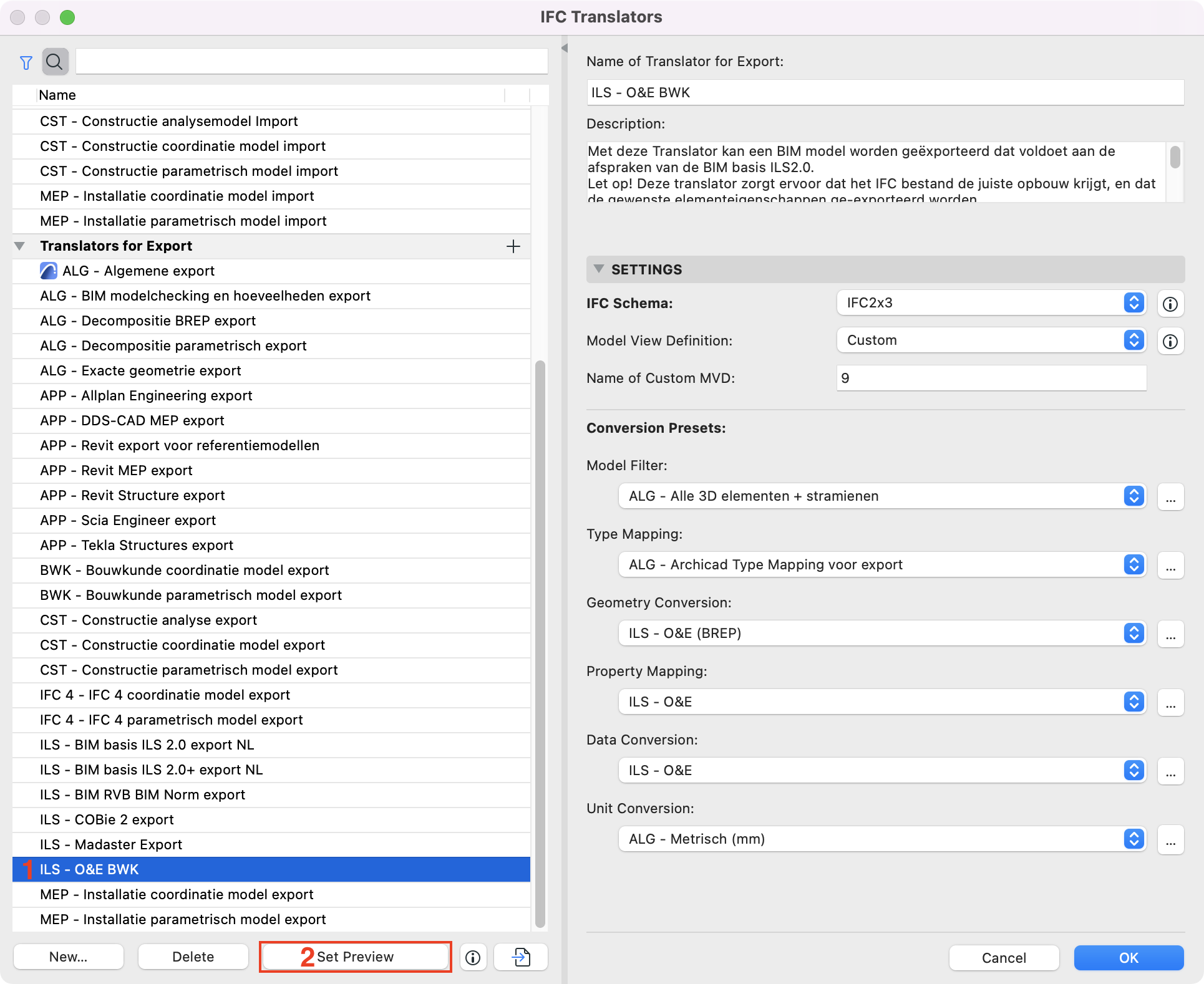

  1. Open de Translator Settings via het menu File > Interoperability > IFC > IFC Translators... of via de knoppenbalk

  2. (1) Selecteer bij Translators for Export de translator 'ILS - O&E BWK'
  3. (2) Klik onderaan in het dialoogvenster op 'Set Preview'

2) Voorbereiding - werkblad 'ILS O&E in Archicad' raadplegen

Download de spreadsheet bij het artikel Archicad KeyMember Editie - download als leidraad om de ILS O&E te verwerken binnen het Archicad project. De waardes in de kolommen S t.e.m. Z geven relevantie informatie terug over de property mapping binnen Archicad en IFC. Hier kan de gebruiker nagaan  waar de informatie voorzien en samengesteld is.
Tenslotte geeft kolom R informatie terug indien de gevraagde gegevens:
  1. Ja: verwerkt in de BIM basis ILS
  2. Nee: verwerkt in de ILS O&E

3) Implementatie - informatie specificeren

Net zoals in de BIM basis ILS zijn er schedules en views toegevoegd om de informatie eenvoudig toe te voegen.

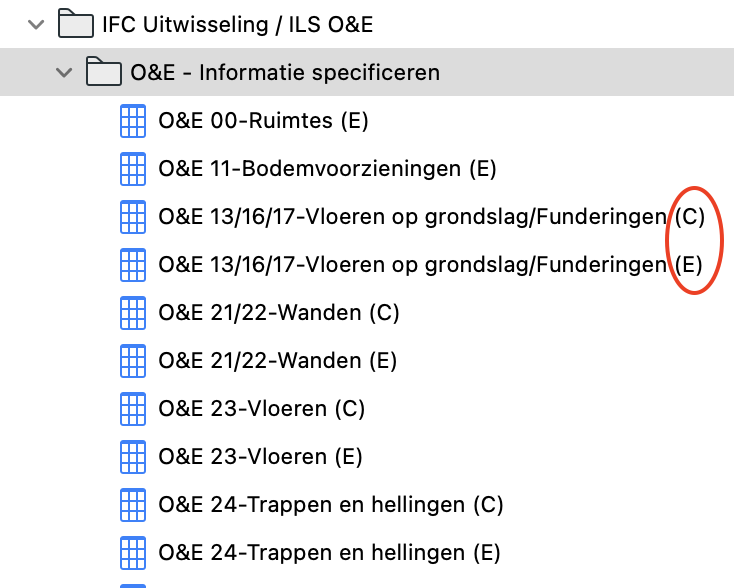

De schedules zijn terug te vinden in de viewmap > ALGEMENE WERKMETHODIEKEN > IFC Uitwisseling / ILS O&E > O&E - Informatie specificeren.
Sommige informatie is nodig op

  1. (E) Element schedule:

    Balken, kolommen, vloeren, wanden,... opgebouwd uit 1 laag met Basic Structure methode. Dit heeft betrekking op het gehele element.
  2. (C) Component schedule:

    Balken, kolommen, vloeren, wanden,... opgebouwd uit meerdere lagen met Composite Structure / Complex profile methode. Dit is gekoppeld aan Building Material niveau.
Vanaf Archicad 26 is het mogelijk om IFC Mappings te laten verwijzen naar Building Materials. Momenteel is dit enkel mogelijk voor composite structuren, balken, kolommen en Complex Profiles bestaande uit meerdere lagen.

Massa van componenten en elementen kunnen gemapt worden
Bij elementen wordt de property Density gebruikt om het gewicht te berekenen.
Bij componenten kan er gebruik gemaakt worden van de schedule 'O&E het samengesteld gewicht te berekenen om manueel de IFC property "Massa (volledig element) (ILS O&E BWK)" in te vullen.
Stappenplan voor samengesteld gewicht toe te voegen.
  1. Activeer de IFC property voor de componenten.
    1. Selecteer de componenten waarvoor de IFC property "Massa (volledig element) (ILS O&E BWK)" geactiveerd dient te worden.
    2. Open de IFC Project Manager, dit kan via File > Interoperability > IFC > IFC Project Manager .

      1. (1) Klik op de knop 'Show model selection in list' om enkel de selectie aan te duiden in de Model Tree.
      2. (2) Activeer de property.
  2. Open de schedule "O&E 99-Gewicht samengestelde elementen (C)
    1. Kopieer de waarde uit de kolom Massa naar de kolom Massa (ILS O&E BWK).
Indien er geen waarde kan ingevuld worden in de kolom Massa (ILS O&E BWK):
 Verwijder de property "Massa (ILS O&E BWK)" in de Scheme Settings. En voeg deze vervolgens opnieuw toe.
Enkele bemerkingen:
  1. 11 Bodemvoorzieningen: IFCSite kan niet gemapped worden.

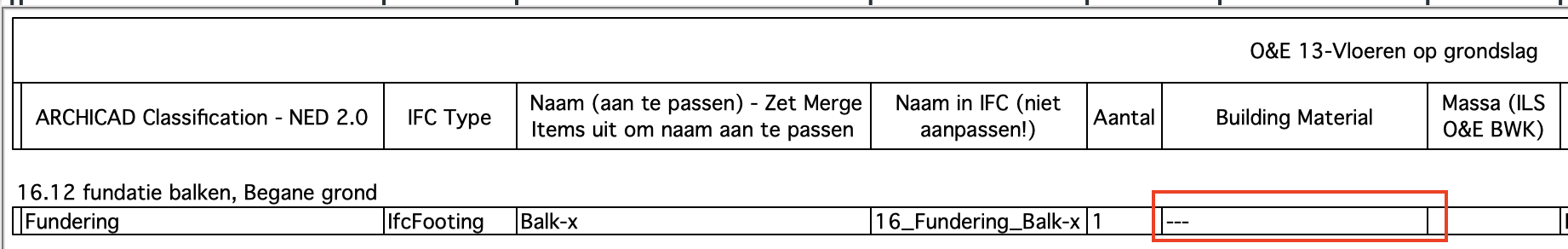

  2. In de Element (E) schedules wordt het Building Material aangegeven als --- voor complex profiles en objecten.

  3. Materiaalbenamingen zijn gebaseerd NAA.K.T. codering.

4) Implementatie - Export naar IFC

De views zijn terug te vinden in de  viewmap > ALGEMENE WERKMETHODIEKEN > IFC Uitwisseling / ILS O&E > O&E - Export naar IFC.

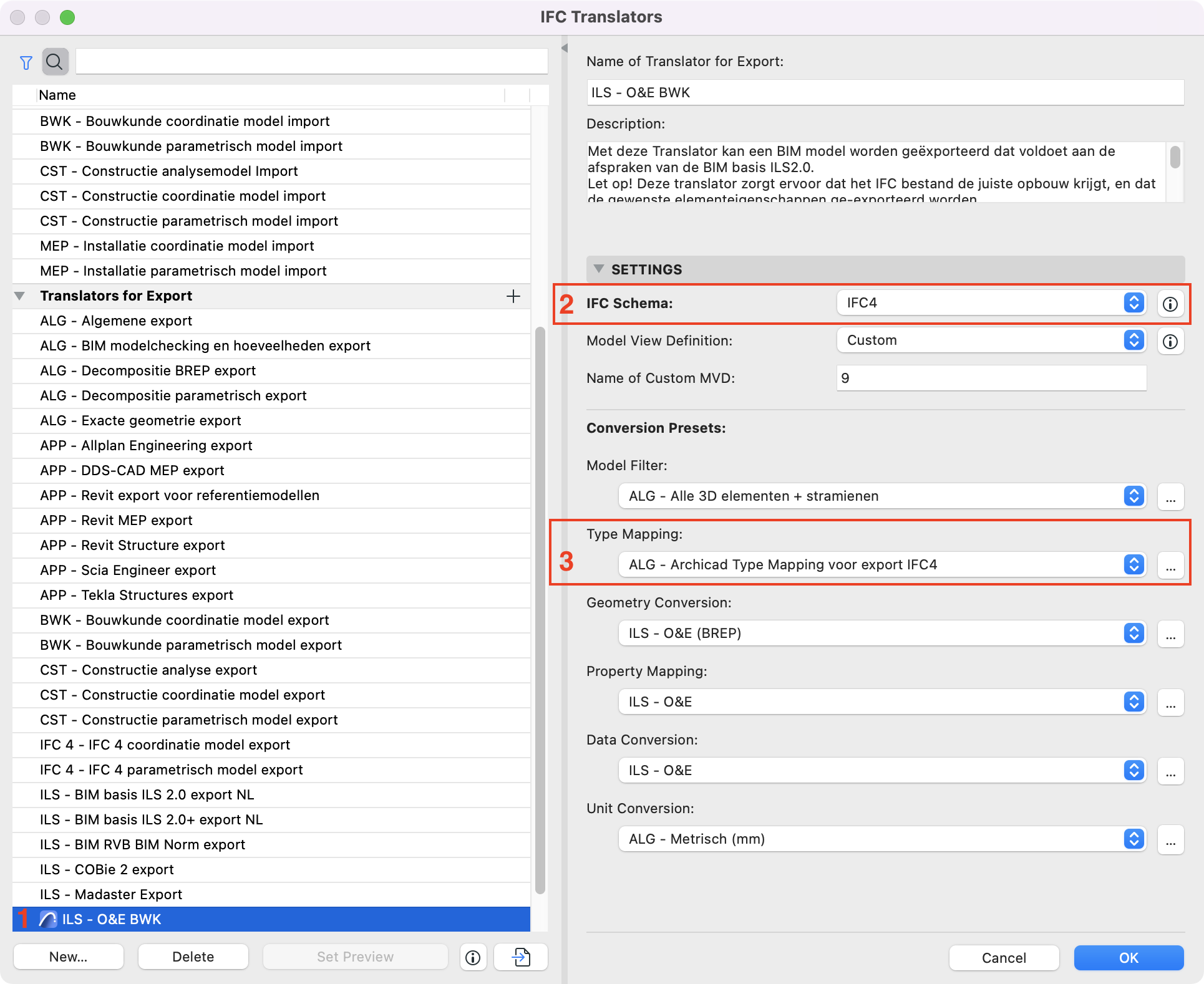

Wanneer er export naar IFC4 gevraagd is, pas de volgende instellingen aan in de IFC Translator:

(1) Selecteer de IFC translator ILS - O&E BWK
(2) Pas het IFC Schema aan naar IFC4
(3) Verander de Type Mapping naar 'ALG - Archicad Type Mapping voor export IFC4'

Lege openingen i.f.v. ramen en deuren uitsluiten in de IFC Model Tree export

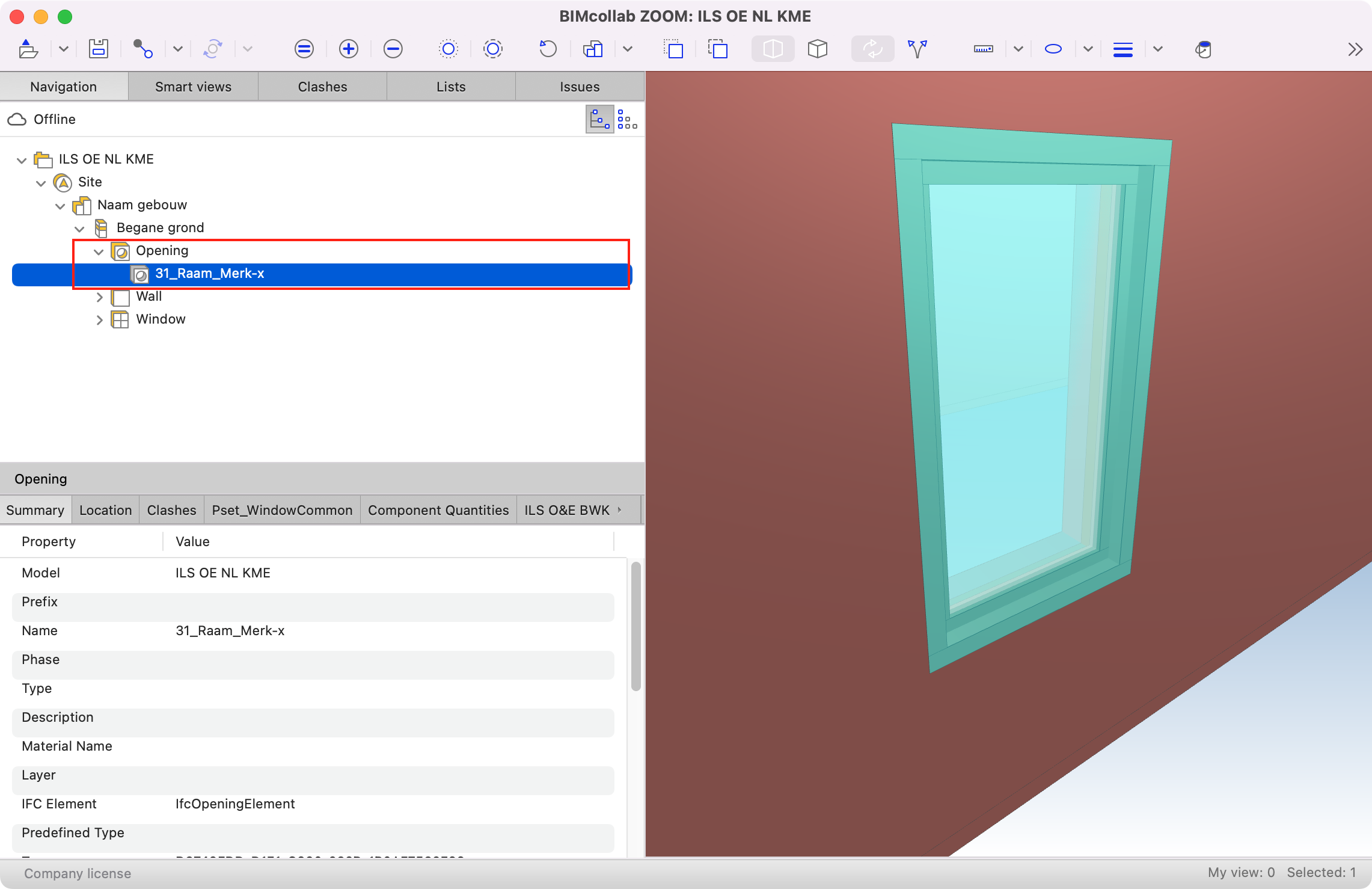

Bij IFC export kan het zijn dat er lege openingen i.v.m. ramen en deuren verschijnen in de Model Tree.
Indien het niet gewenst is om deze informatie te exporteren, voer dan volgende stappen uit:
  1. Open de IFC Translator Settings
  2. Selecteer de export IFC Translator

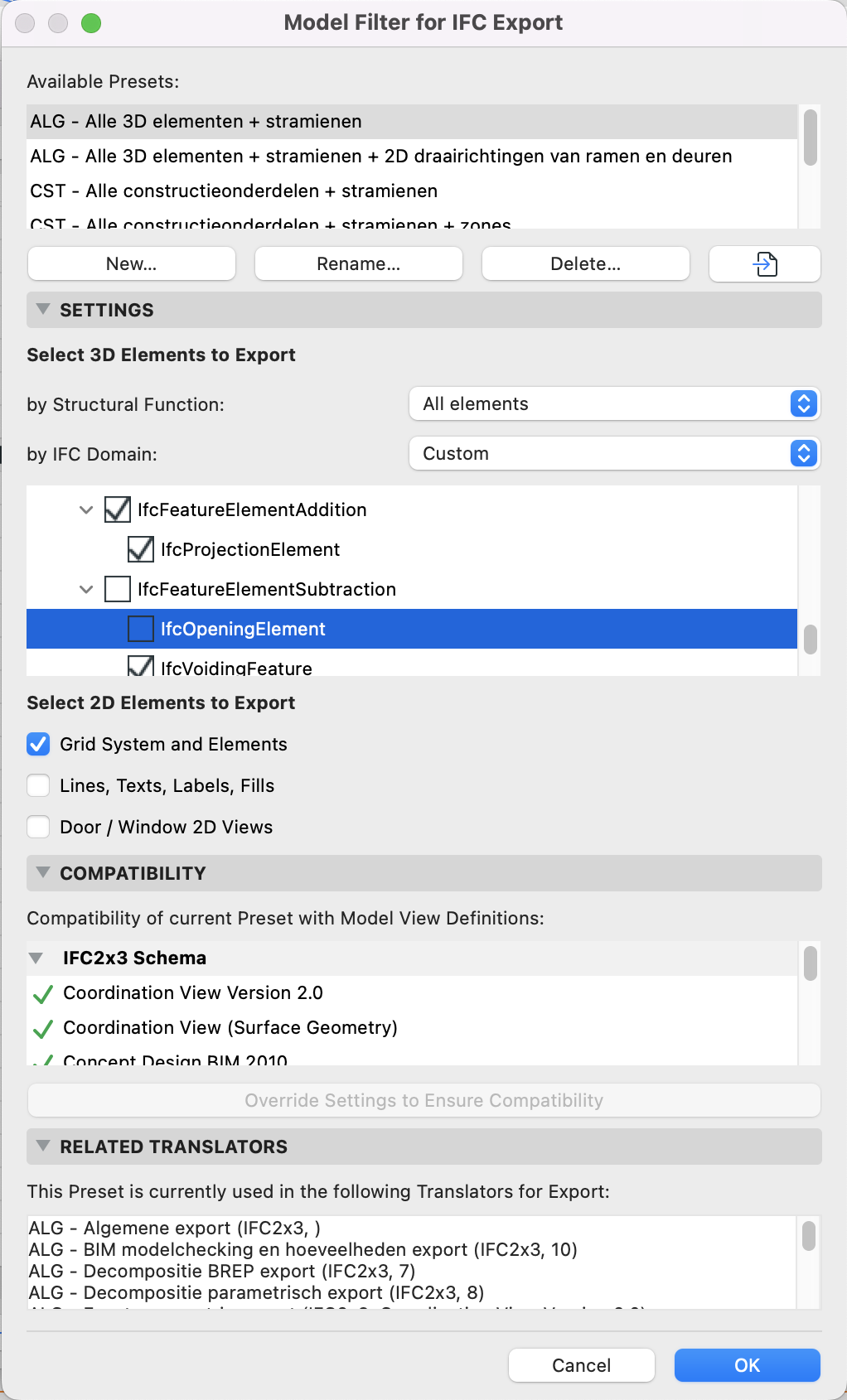

  3. Open de Model Filter Settings
  4. Vink 'ifcOpeningElement' uit.
