Maatvoering
In Archicad zijn maatvoeringen associatief. De maatlijnen worden verbonden met de modelelementen. Als de elementen van afmeting of positie wijzigen dan verandert de maatvoering automatisch mee. In dit artikel leggen we de beginselen van maatvoeren in Archicad uit. Een uitgebreidere toelichting van mogelijkheden staat in het artikel Maatvoeren / Dimensioneren.
Maatvoering plaatsen

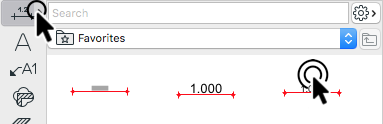

Kies eerst de gewenste instellingen. Het snelst gebeurt dat door in de Gereedschappen balk op het kleine pijltje van de maatvoering te klikken. Hiermee worden de Favorieten van de maatvoering opgeroepen, dubbelklik op de gewenste Favoriet.
Voer na het kiezen van een Favoriet of het instellen van de eigenschappen via het instellingenvenster (ctrl+T of cmd+T) de onderstaande stappen uit:
- Ga met de cursor over de hoek van een element

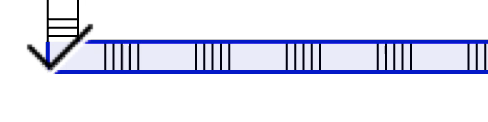

Constateer dat het element blauw oplicht. Dit betekent dat de maatvoering na bevestiging aan dit element verbonden is. - Bevestig met een klik het maatvoeringspun

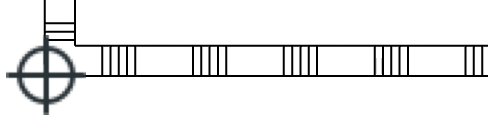

Constateer dat een cirkel met een kruisdraad geplaatst is. Als er een vierkantje met kruisdraad wordt geplaatst is het maatvoeringspunt niet gekoppeld met het element.
- Herhaal bovenstaande stappen tot alle gewenste punten zijn aangeklikt
- Om het maatvoeren af te sluiten dubbelklik op een willekeurig punt
Vervolgens verschijnt een Hamer-cursor en een cirkel - Draai om de cirkel heen totdat de gewenste oriëntatie van de maatvoering is bereikt
- Klik op de positie waar de maatvoering geplaatst moet worden
Automatisch Maatvoeren
Een snelle manier van maatvoeren is met behulp van Automatic Dimensioning. Hiermee kunnen alle geselecteerde wanden inclusief ramen en deuren automatisch maatgevoerd worden. Zie hiervoor het artikel: Automatische maatvoering - exterieur en de demonstratie video hieronder.
Demonstratie
In deze video laat Archicad specialist Jeroen de Bruin aan de hand van een model van LEVS architecten zien hoe een aantal maatvoeringsfuncties werken, zoals de Automatic Dimension.
