Metselwerkverbanden in 3D
Met behulp van het Vliesgevel-gereedschap is het mogelijk gedetailleerde metselwerkverbanden in 3D te modelleren. Met name bij opengewerkt metselwerk, ook wel claustraverband of braziliaansverband genoemd, is dit erg handig. In dit artikel wordt aan de hand van een voorbeeld uitgelegd hoe deze methode werkt.
Nog niet bekend met het Vliesgevel-gereedschap? Neem hier dan eerst een kijkje.
Een eenvoudig halfsteensverband modelleren is ook mogelijk met het Stenen wand of vloer 27 KM object
Gebruik deze werkwijze bij voorkeur voor detail- en gevel fragmenten en niet voor de algemene wanden in het model. Het aantal polygonen gaat hiermee drastisch omhoog en kan de werksnelheid erg beïnvloeden.
Claustraverband
Aan de hand van het claustraverband leggen we stapsgewijs uit hoe je dit aanpakt:

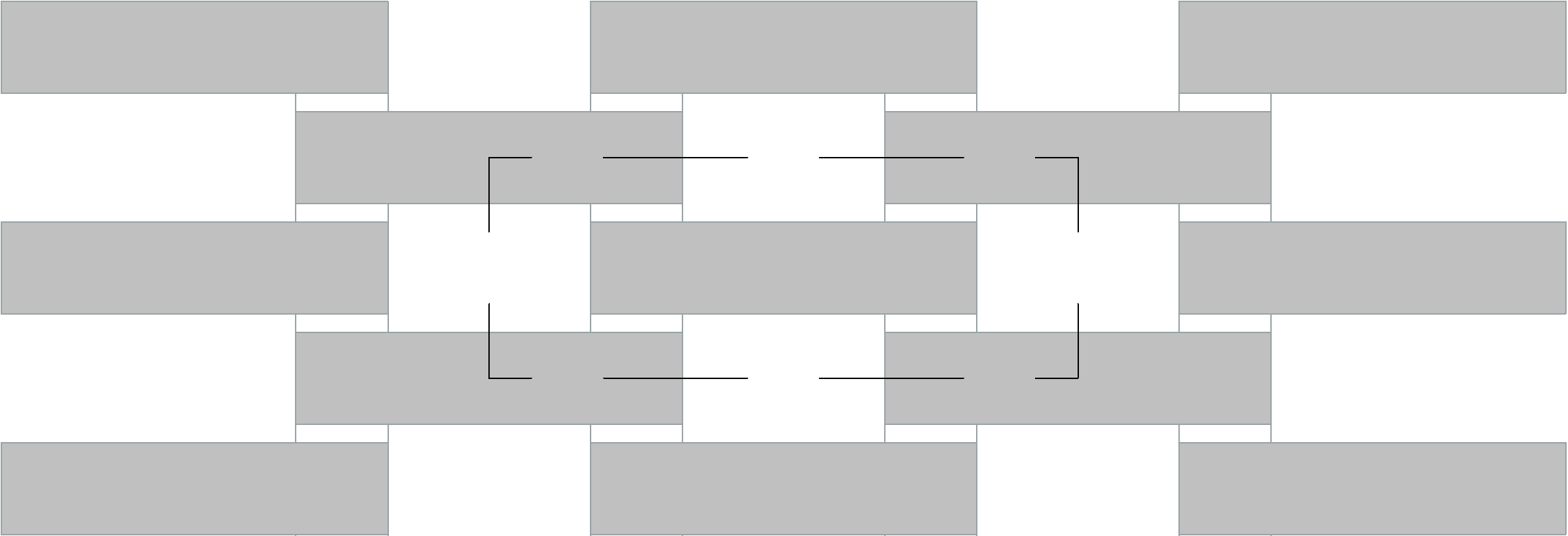

- Teken eerst het gewenste metselwerk patroon op een worksheet met behulp van 2d lijnen en fills, geef hierin met een stippellijn ook aan welk deel je als repeterend patroon kunt gebruiken.
- Plaats een vliesgevel in de plattegrond, een handige maat om mee te starten is 1000mm x1000mm bijvoorbeeld.
- Ga naar de Curtain Wall Selection Settings.

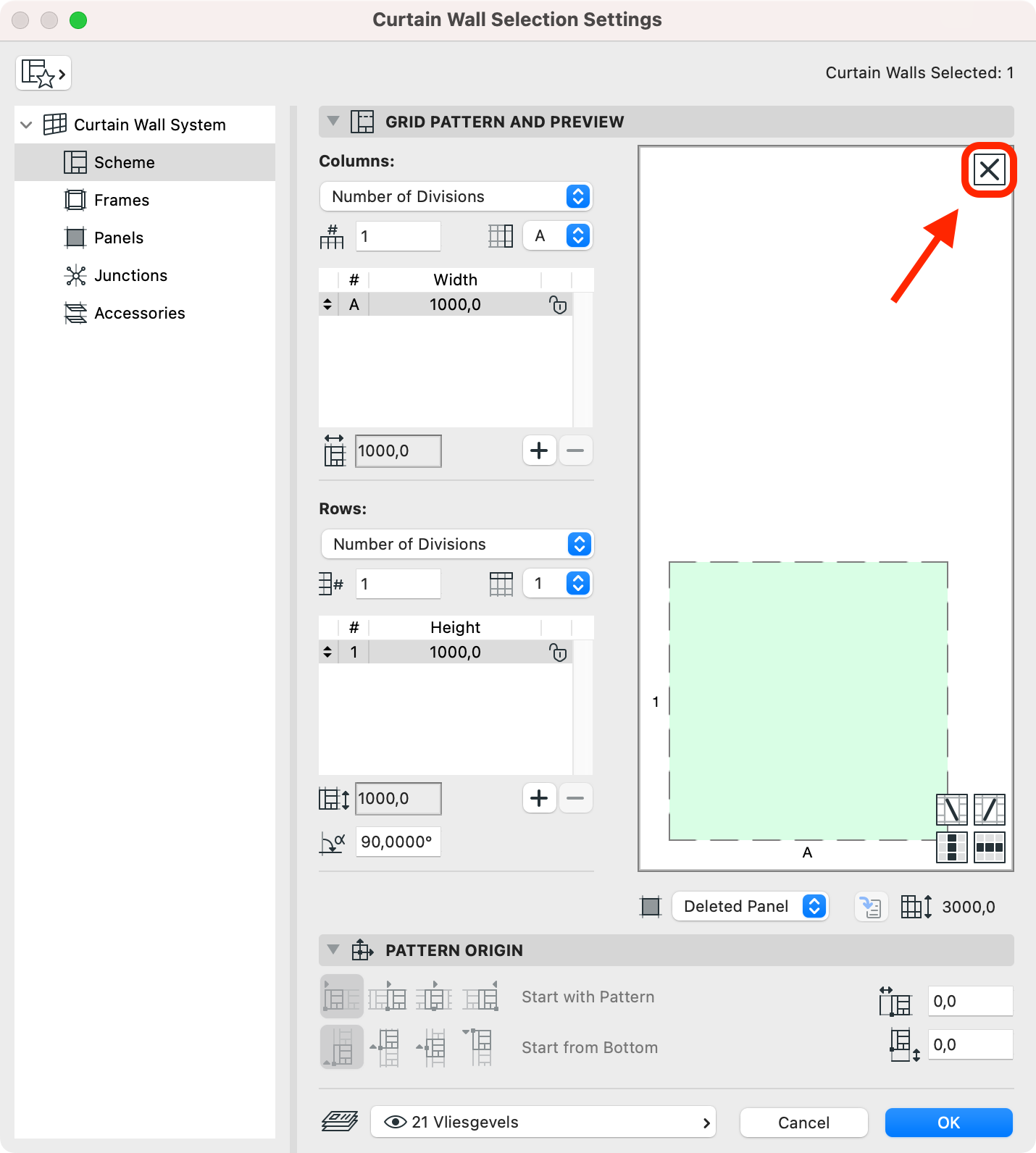

- Verwijder het aanwezige Scheme, door rechtsboven in het venster op het kruisje te klikken.
- Toon de vliesgevel wand in een aanzicht.

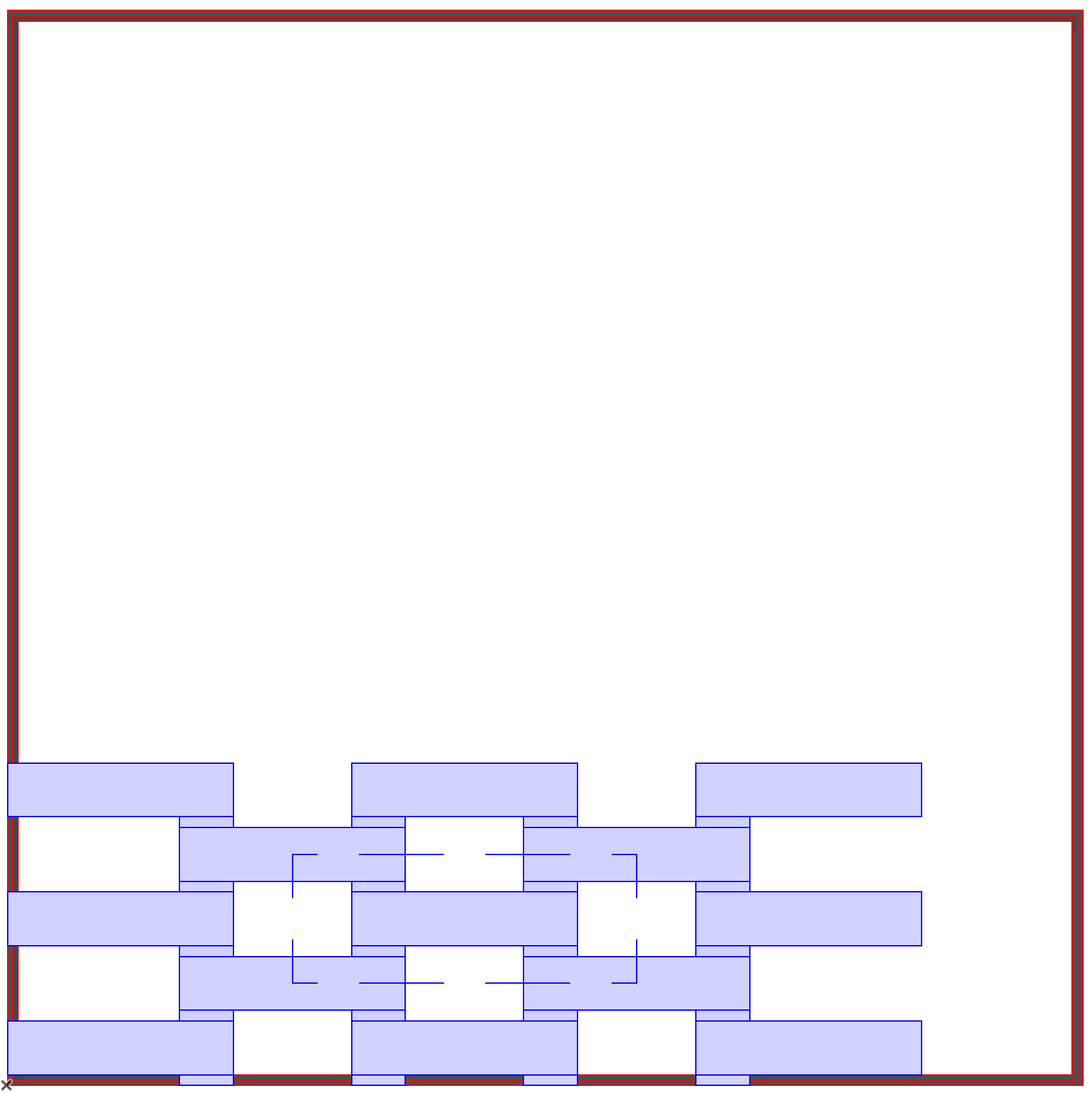

- Plaats de Worksheet met het metselwerk patroon achter de vliesgevel met Trace and Reference.
- Maak frames aan in de vliesgevel settings met de dimensionering van een voeg.
- Open de vliesgevel vanuit het aanzicht in Edit Mode door de vliesgevel te selecteren en op het edit knopje te klikken.

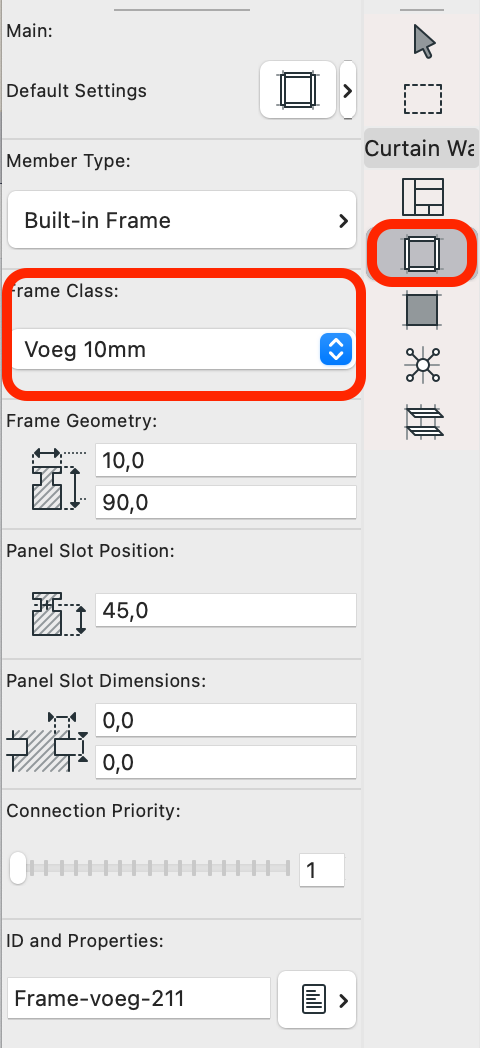

- Selecteer de aangemaakte 10mm voeg door links in de Infobox, de juiste Frames te selecteren.

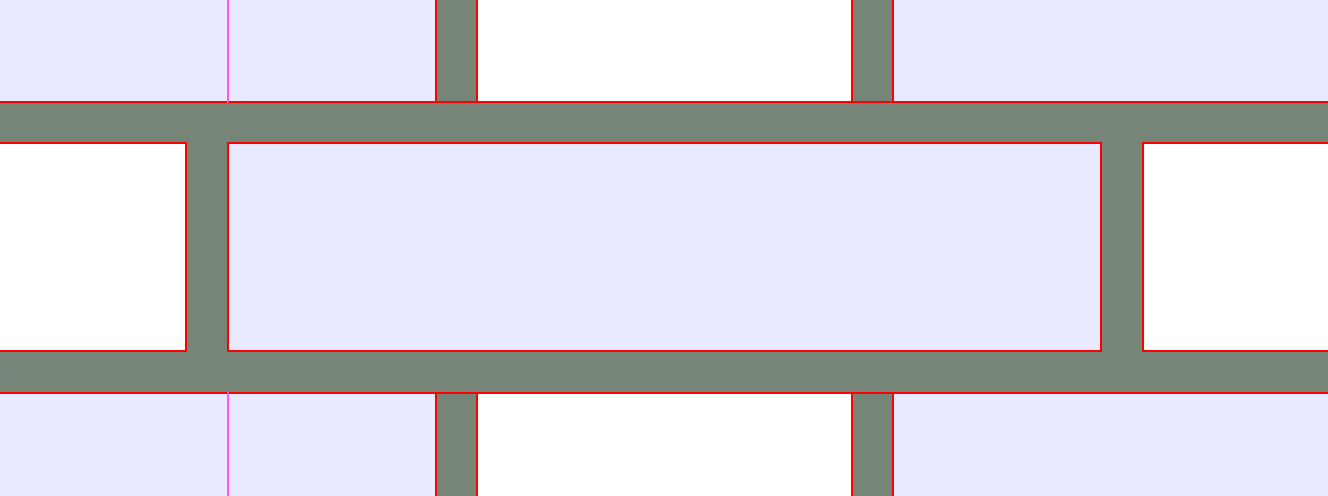

- Teken de voegen over het gehele patroon in.

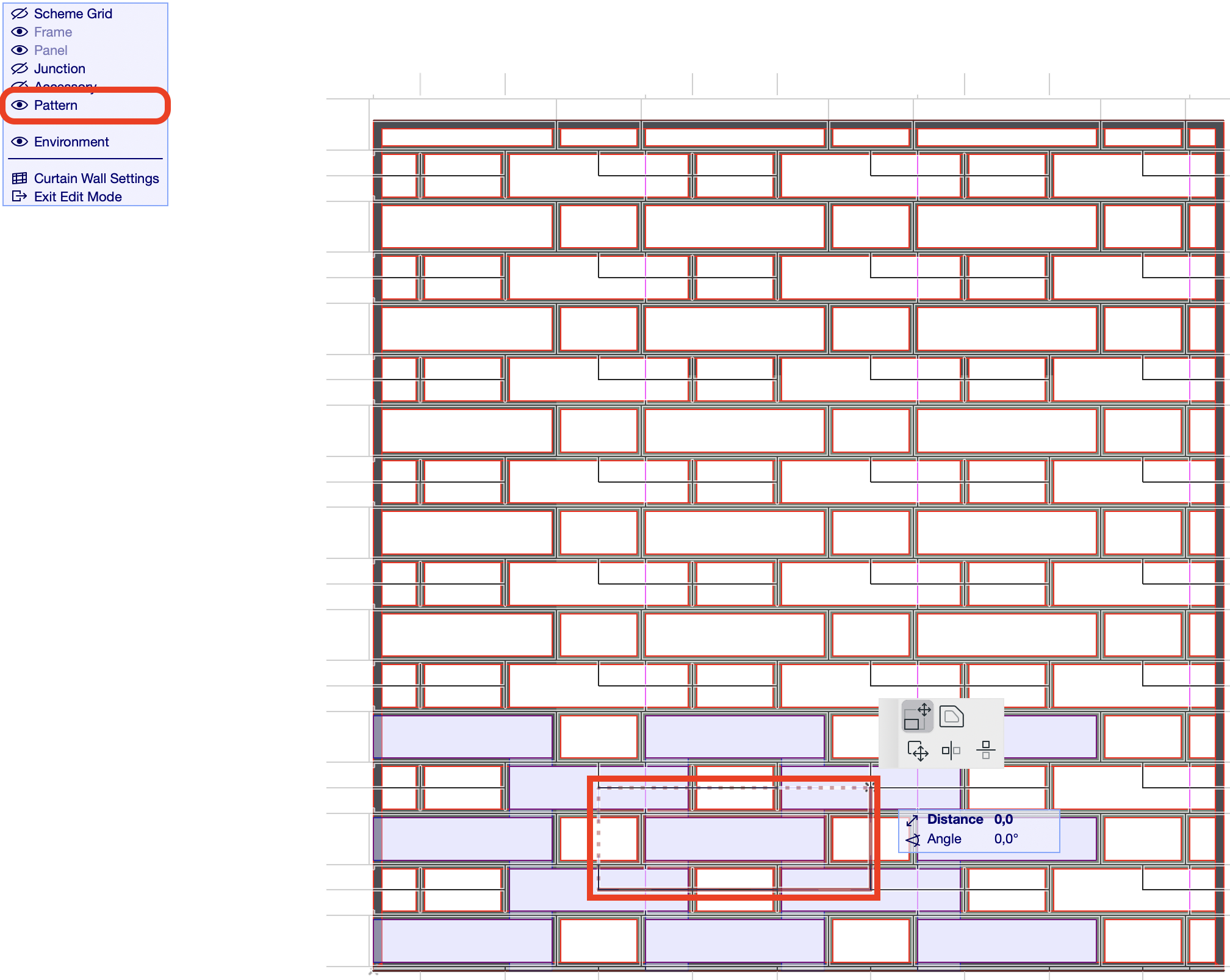

- In het aanzicht geef je in Edit Mode het patroon aan. Dit patroon wordt vervolgens herhaald over de gehele afmeting van de vliesgevel.

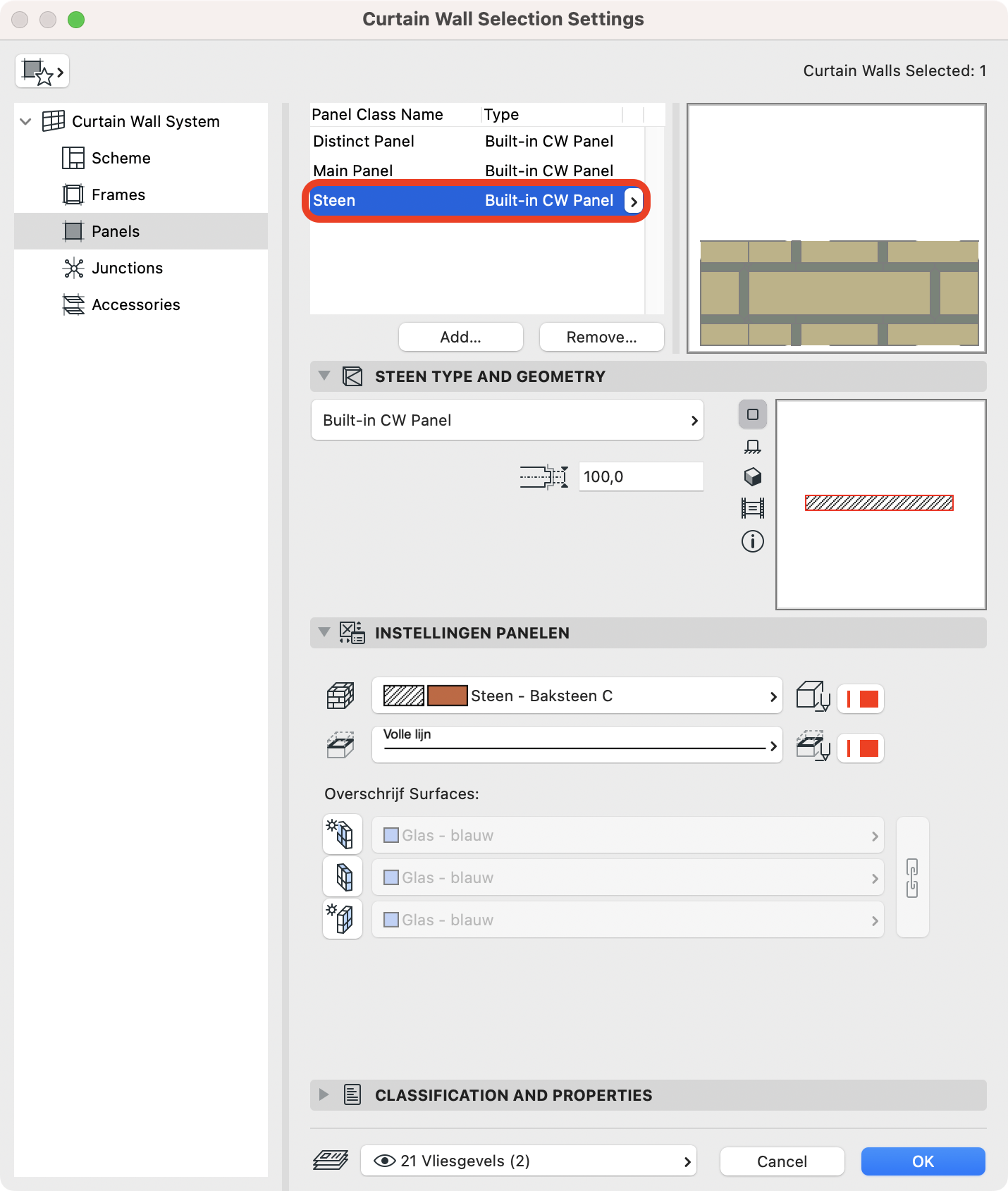

- Maak een 'Steen' panel aan met de diepte van een steen.

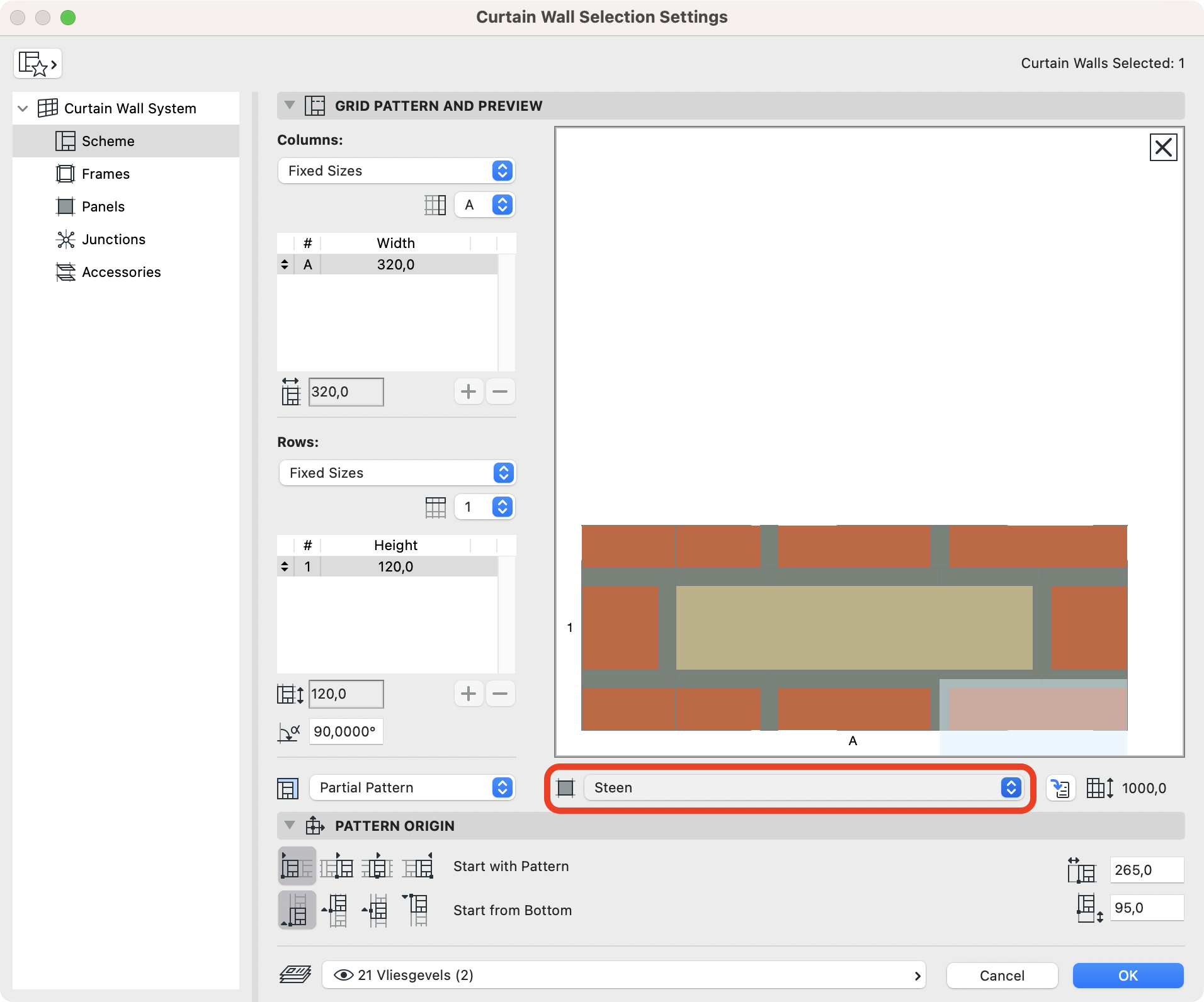

- Verander in de Curtain Wall Selection Settings de Deleted Panels waar nodig in de aangemaakte Steen Panel om het Claustraverband te verkrijgen.

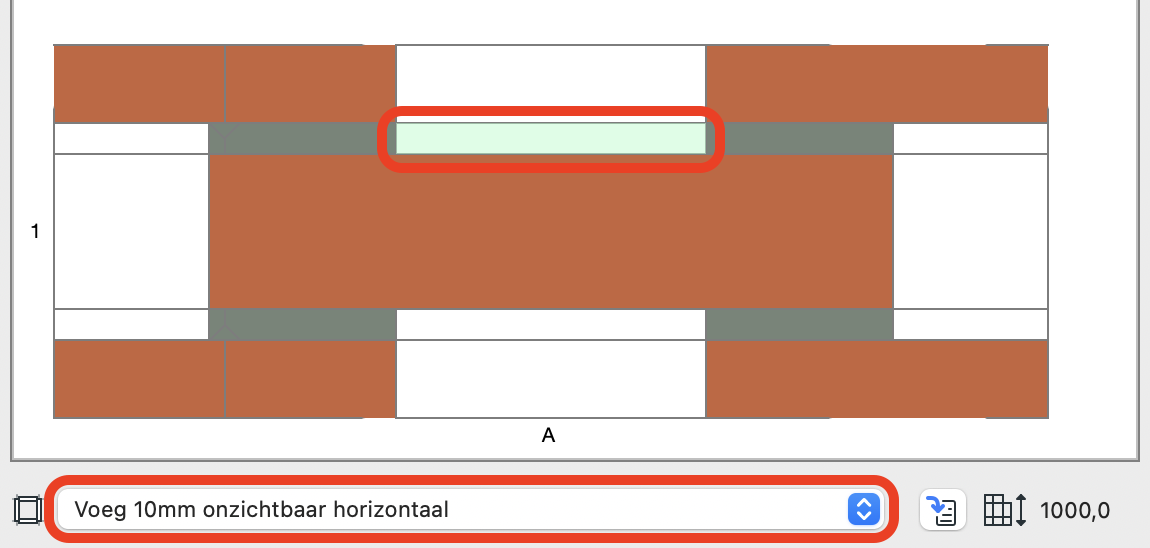

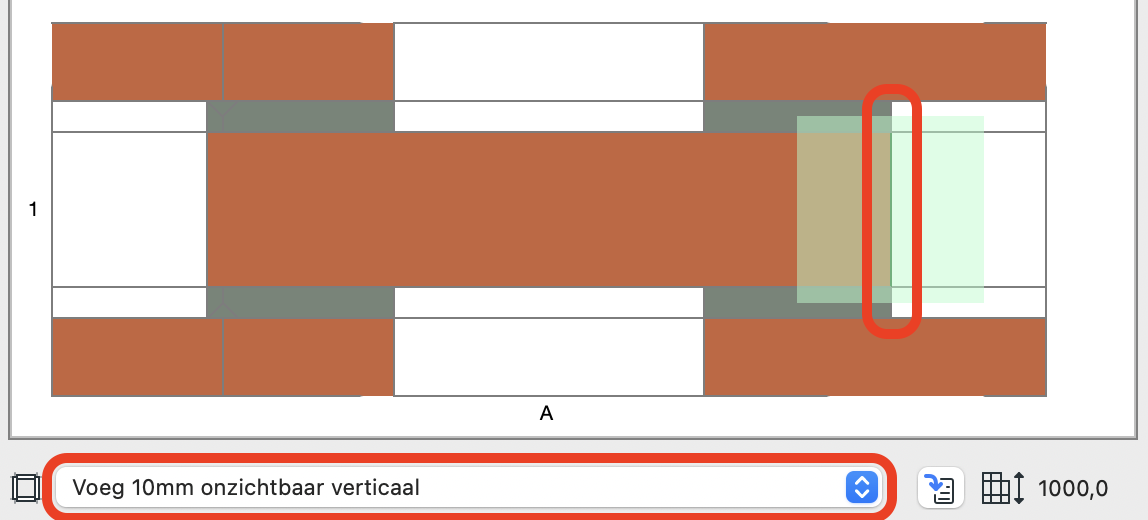

- Verander in de Curtain Wall Selection Settings de voegen die niet nodig zijn in horizontale en verticale onzichtbare voegen.
- Verander de Corner Frame en de Boundary Frame in 'Invisible'.

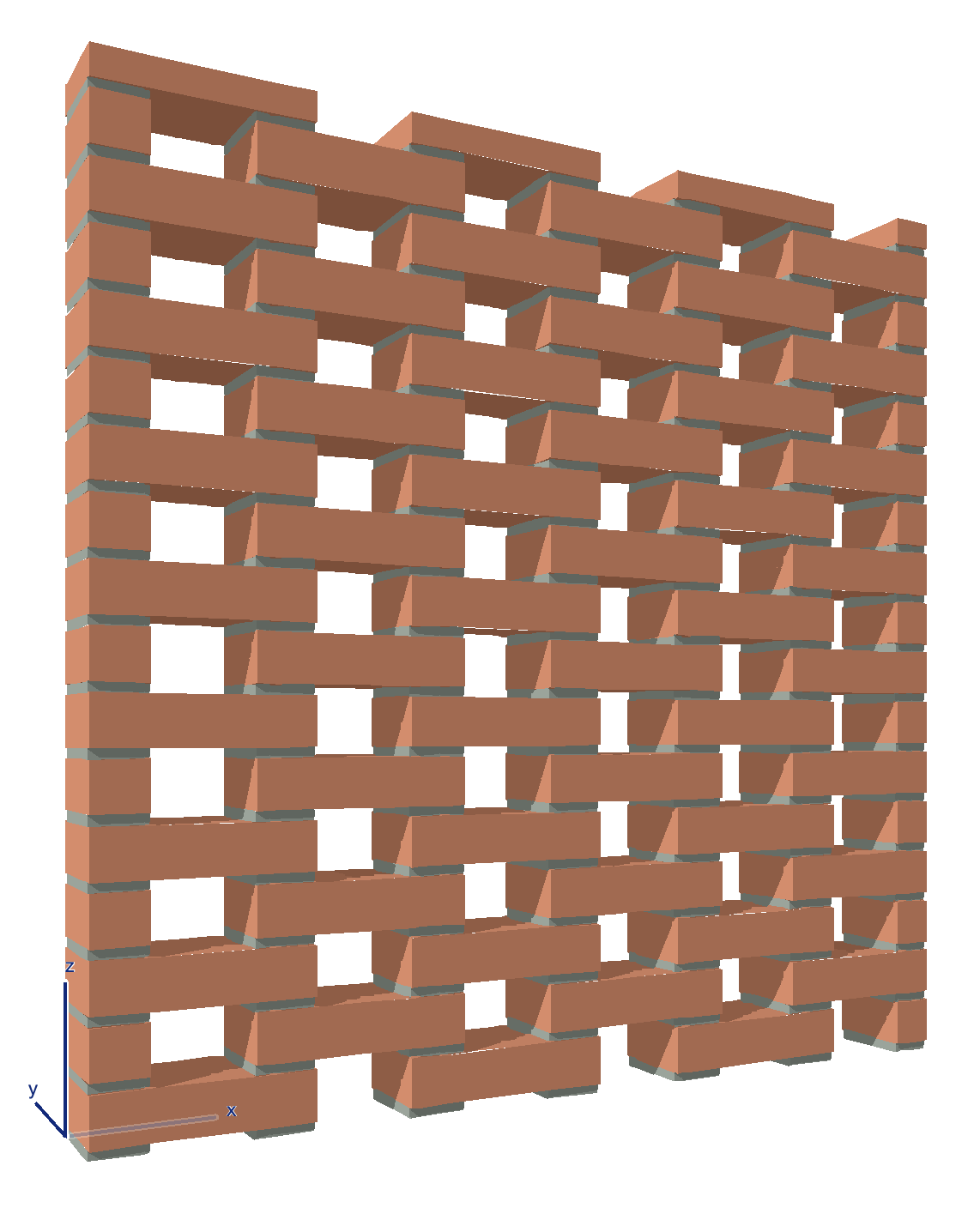

- Je hebt nu een claustraverband gemodelleerd.
