KME Bibliotheek nieuwe features

KME Bibliotheek nieuwe features

Archicad 27 KeyMember Editie r2

Deze release 2 van de KeyMember Editie kan hier worden gedownload

Nieuw

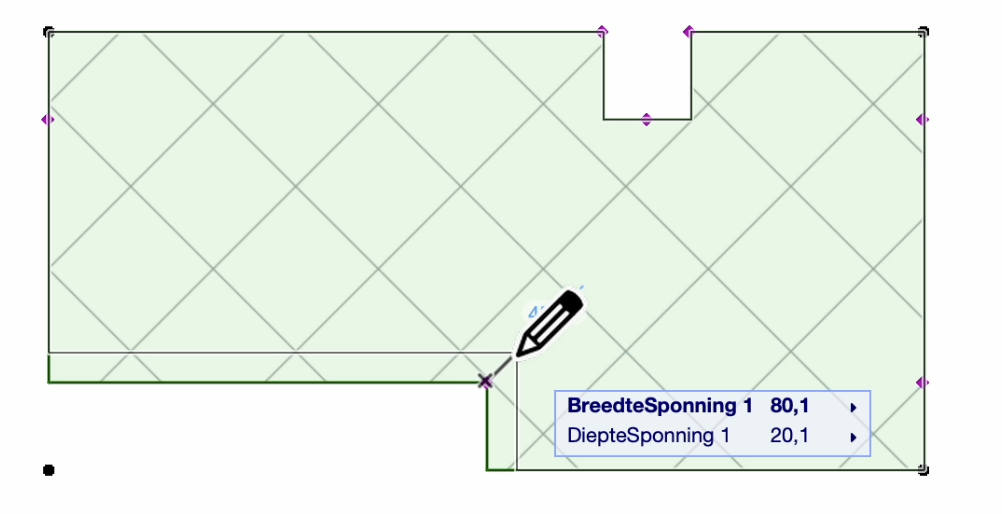

2D Profiel met sponningen

Met dit object kan een rechthoekig houtprofiel voorzien worden van rechthoekige sponningen en groeven. Daarmee is dit object geschikt voor in het gebruik van 2D details. Met behulp van de hotspots kunnen deze vanuit de hoeken worden opgeroepen. Voor een groef moet dit eerst in de instellingen een groef worden aangezet.
Het object kan worden voorzien van het Label Autotext of Object Label om de totaalafmetingen van het object te tonen.

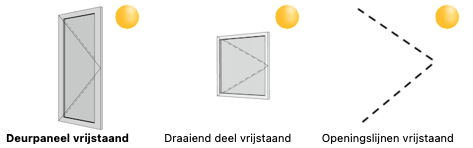

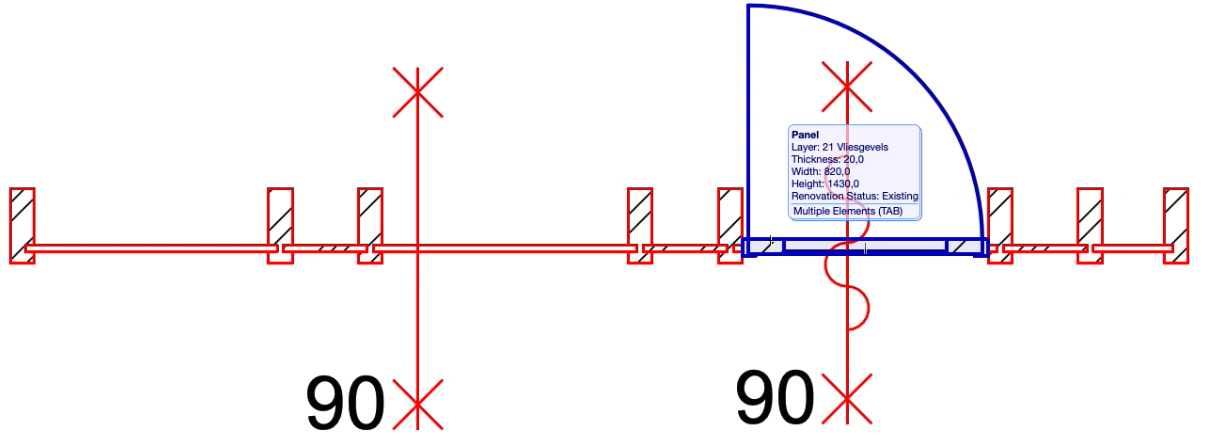

Vrijstaande raam-en deuronderdelen

Als object zijn Deurpaneel vrijstaand, Draaiend deel vrijstaand en Openingslijnen vrijstaand toegevoegd. Dit kan gebruikt voor een raam of deur samen te stellen met bijvoorbeeld balken en kolommen of de Curtain Wall. Deze kunnen vrij in de ruitme worden geplaats en het is niet nodig om elementen als een raam of deur op te slaan.

Verbeterd

Complex Profiles

Alle KeyMember Editie objecten die gebruik maken van Complex Profiles kunnen nu weer normaal worden gekozen. Dit betreft de volgende objecten:
  1. 2D Complex Profile
  2. 2D Complex Profile Oprekbaar
  3. Baluster geprofileerd (Railing)
  4. R stelkozijn (Raam)
  5. D stelkozijn (Deur)

R en D stelkozijn

Op Windows kunnen alle opties nu weer normaal worden gekozen in de Interface van het object

Fietsenstalling

De fietsenstalling gaf in sommige situaties een extra opstelplaats weer. Dit is gecorrigeerd zodat ook het juiste aantal fietsen kan worden getoond.

2D Details

Een aantal 2D objecten hebben nu de mogelijkheid om te worden voorzien van een label waarbij de lengte en breedte afmetingen kunnen worden getoond. Het Autotext Label kan met behulp van de Width en Length (A) worden gebruikt of het Object Label met de optie 'Inhoud label' op 'Afmetingen'. Dit geldt voor deze objecten:
  1. 2D Glazen draaideel
  2. 2D Kozijn bovenregel
  3. 2D Kozijn onderdorpel
  4. 2D Kozijn tussenregel
  5. 2D Kozijn tussenstijl
  6. 2D Kozijn zijstijl
  7. 2D Raam bovenregel
  8. 2D Raam onderregel
  9. 2D Raam tussenstijl
  10. 2D Raam zijstijl
  11. 2D Schuifdeur bovenregel
  12. 2D Schuifdeur onderregel
  13. 2D Schuifdeur tussenst
  14. 2D Schuifdeur zijstijl
  15. 2D Rollaag
  16. 2D Latei zelfdragend
  17. 2D Latei samenwerkend
  18. 2D Dorpel kunststeen alg
  19. 2D Dorpel kunststeen
  20. 2D Dorpel

2D HWA

Deze kan nu ook als vierkant profiel worden getoond.

Arceringen in de ramen- en deurenstaat

Glas kan in de Ramen- en deurenstaat van een arcering worden voorzien. Er zijn speciale Fills voor gemaakt, scroll hiervoor naar beneden naar het onderdeel:  Arceringen_in_de_ramen-_en_deurenstaat

Archicad 27 KME r1

De KeyMember Editie kan hier worden gedownload

Nieuw

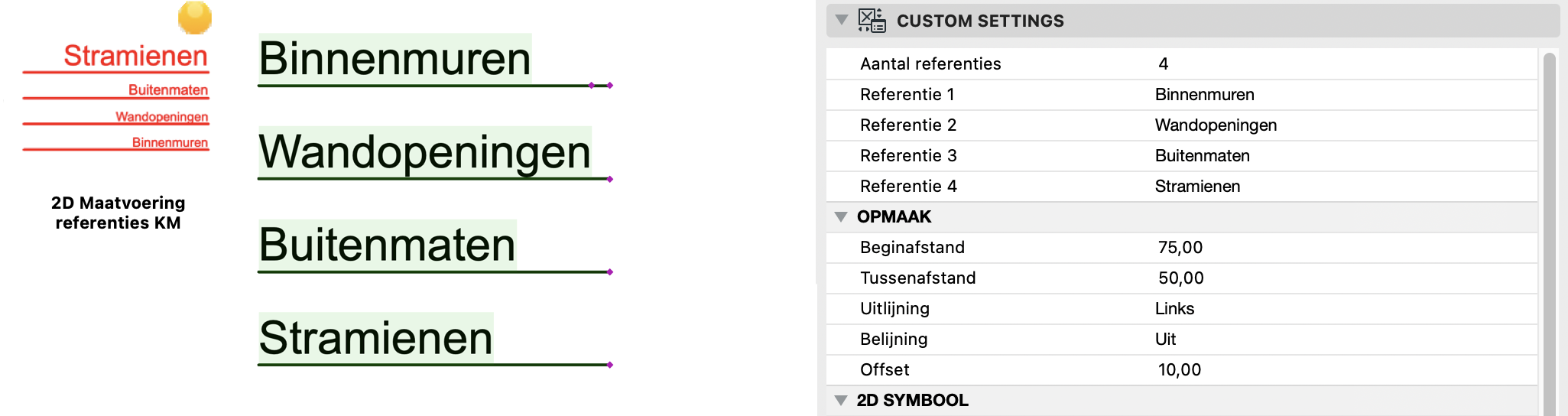

2D Maatverdeling

Met dit object kan een bepaalde afstand in gelijke delen worden verdeeld. Ook kan er worden gekozen voor een verdeling in 'gulden snede' verhoudingen en 'verdubbeling'.

Daarnaast kunnen aanhaallijnen worden getoond met of zonder hart-symbool.
Ook kan de maatvoering worden getoond (reagerend op oriëntatie) of een gelijkteken (in het geval van gelijke delen).

2D Complex Profile Oprekbaar

Dit object kan de 2D weergave van een 3-tal Complex Profiles tonen. Daarbij wordt het middelste deel opgerekt.  Alleen de arceringen (Fills) van de Complex Profiles worden in het 2D object getoond. Het profiel moet worden opgezet met als ankerpunt linksonder:




Met het Label 'Object label KM' kunnen de namen van deze profielen ook tekstueel getoond worden.

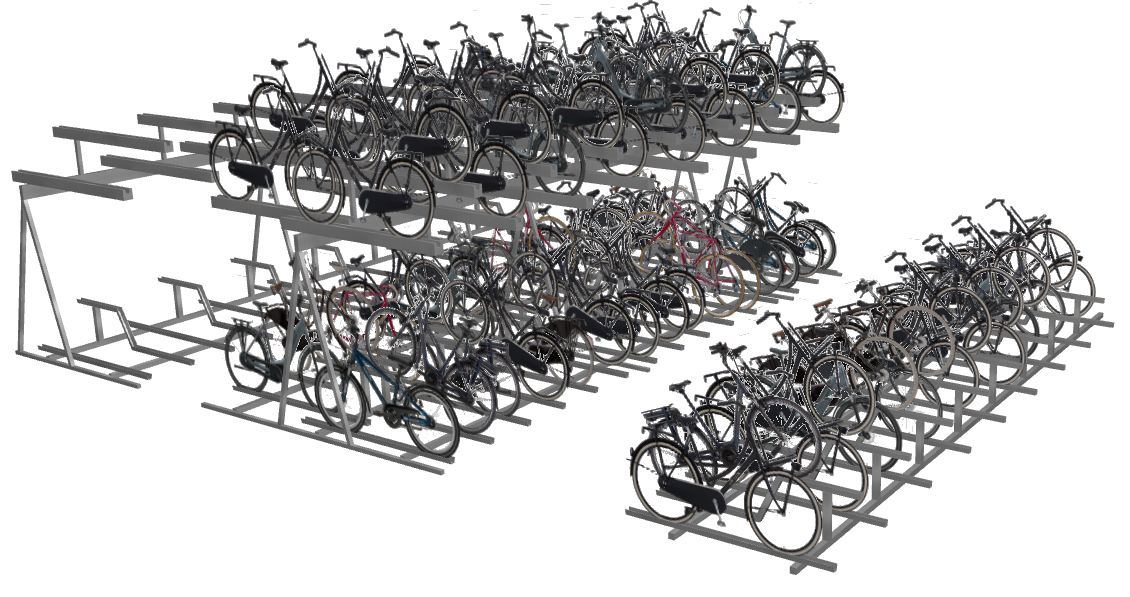

Fietsenstalling

Hiermee kunnen fietsenstalling worden gemodelleerd en berekend. Dit kan op één of twee niveaus , enkel- of dubbelzijdig. De stalling wordt per (deel van ) een unit geplaatst. Er kan worden bepaald en hoeveel fietsen er in één unit zitten. De breedte van de unit bepaald waar de frames komen te staan (in geval van dubbellaags).

In 3D kunnen afbeeldingen van fietsen worden getoond. In 2D worden de fietsplaatsen weergegeven met een eenvoudige rechthoek.

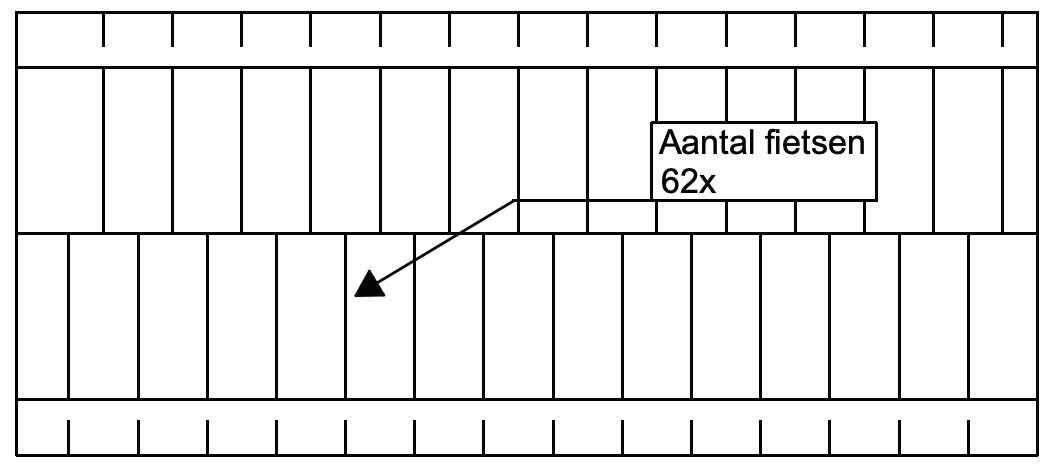

Met behulp van het label Object Label KM en de optie Uitlezen GDL parameter, kan het aantal fietsen worden getoond. Kies dan om één van deze parameters uit te lezen: "TotaalAantalFietsen", "TotaalAantalFietsenBoven", "TotaalAantalFietsenBeneden"
Dit kan ook in een schedule worden gebruikt met deze  techniek .

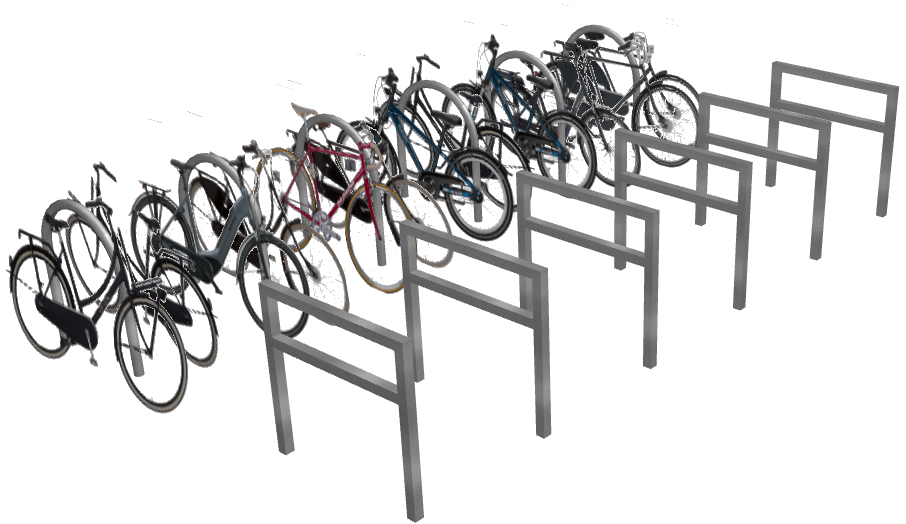

Fiets aanleunbeugels

Gelijk aan de Fietsenstalling kunnen hiermee beugels worden gemodelleerd, waartegen fietsen kunnen worden gestald. Dit kan ook gebruikt worden voor bakfietsplaatsen.

Er kan voor diverse vormen worden gekozen met een ronde of vierkant profiel: Rechte beugel, Ronde beugel of Afgeronde beugel.
Ook hier kan het Object Label KM worden gebruikt om het aantal te tonen

Verbeterd

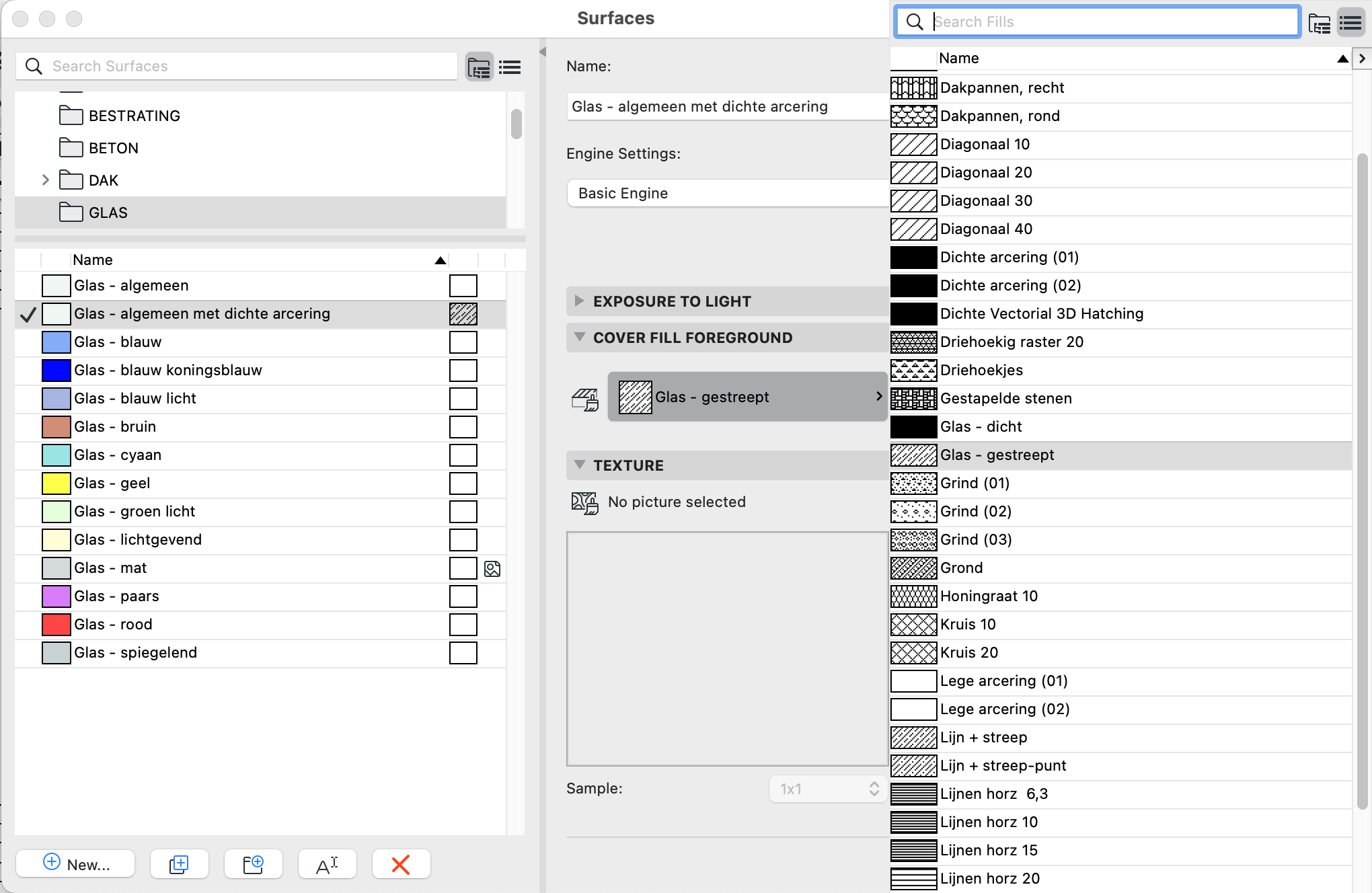

Arceringen in de ramen- en deurenstaat

De Ramen- en deurenstaat kan worden getoond met ingekleurde glaspanelen, terwijl de andere vlakken wit blijven. Dit gebeurt door de glas - Surfaces te voorzien van een speciale arcering en de nieuwe optie Weergave met arceringen:

Volg de volgende handelingen:
  1. Download het attributen bestand ' glasarceringen.xml.zip ' en pak het xml-bestand uit
  2. Importeer deze attributen via Attributes of de Attribute Manager
    1. Arceringen:
      1. Glas - dicht
      2. Glas - gestreept
    2. Surface:
      1. Glas - algemeen met dichte arcering
        (in deze Surface is de arcering 'Glas - dicht' gekoppeld bij de Cover Fill Foreground)
Voor de gestreepte weergave hang aan de gebruikte glas Surface de arcering Glas - gestreept.

  1. Kies in de ramen of deuren bij de attributen dit nieuwe Glas - Surface
  2. Pas in de Model View Options Combination de optie Weergave met arceringen aan
  3. Open de Ramen- en deurenstaat in de Schedules

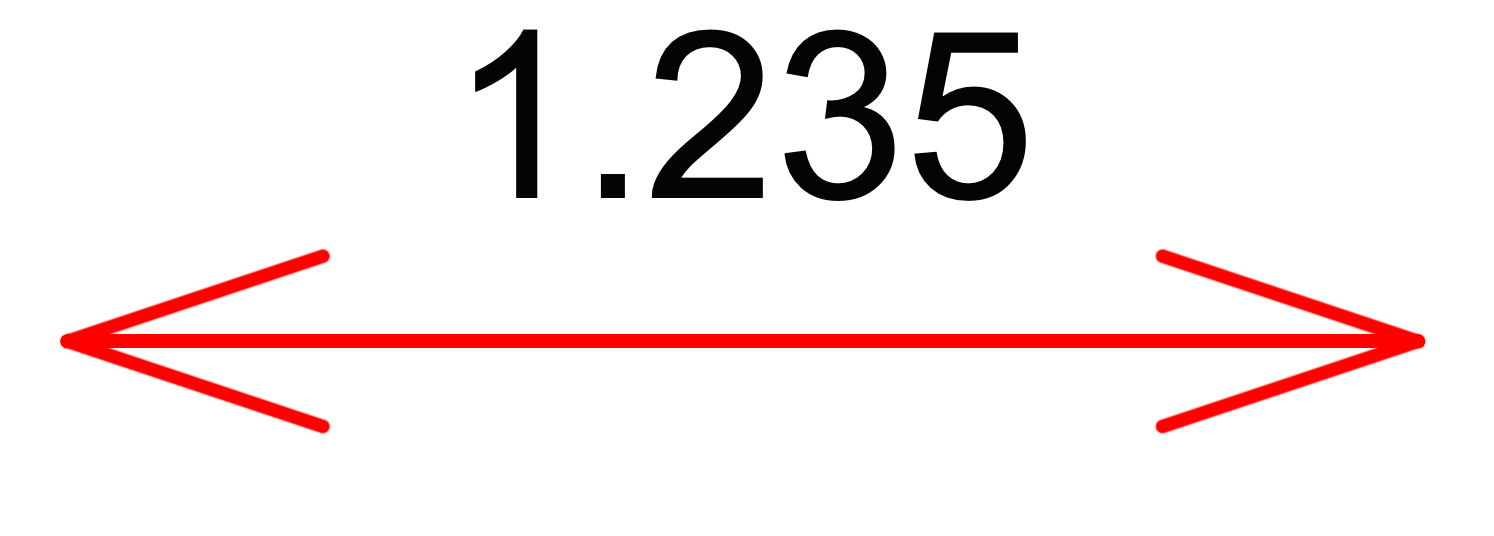

Breedteafmetingen Ramen- en deurenstaat

Alle gebruikte 'Maatgevende afmetingen' hebben nu een correct positie van de maatvoeringen in de Ramen- en deurenstaat.

Openingen maken met behulp van ramen en deuren

Het is nu mogelijk om met de KeyMember ramen en deuren openingen te maken met ‘Create Openings from Selection’ in elementen die contact maken (anders dan de wand waarin de raam of deur is geplaatst). Deze ongebruikelijke methodiek wordt in deze video  getoond.

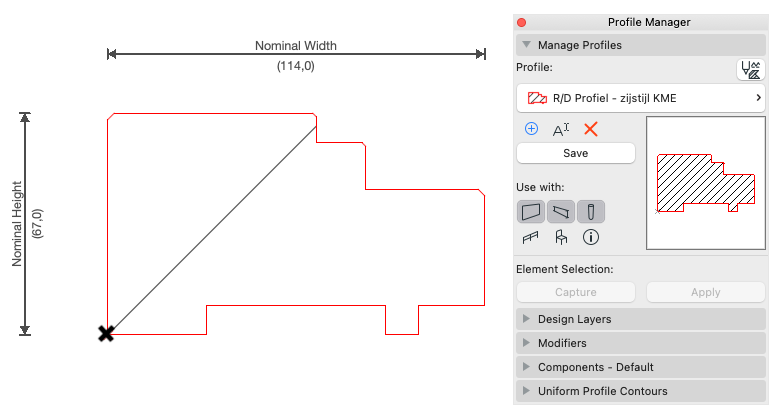

Stelkozijnen Raam en Deur - eigen profiel kiezen

In het raam- en deurgereedschap zijn de objecten R stelkozijn en D stelkozijn uitgebreid met de mogelijkheid tot het kiezen van Complex Profiles. Daarmee kunnen allerlei profileringen voor de stelkozijnen zelf worden bepaald.

De profielen moeten opgezet worden met het Origin linksonder

Daarnaast kan er nu een offset worden opgegeven voor de zijden en de bovenkant

Screens en rolluiken

De screens hebben een aantal extra opties, waardoor deze veel meer inzetbaar zijn:
  1. Vierkant afgeschuind:

  2. De maat van afschuining/afronding is zelf in te vullen in alle types
  3. De screen/rolluik is onder een helling te plaatsen

  4. In doorsnede zal de materiaaldikte beter te zien zijn

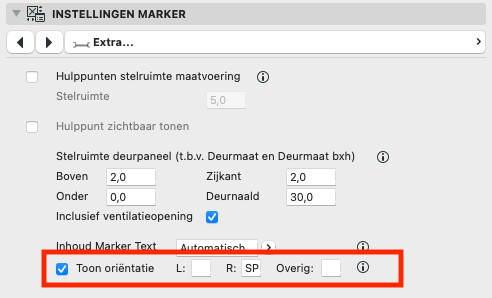

Deur en raam marker

De optie 'Toon oriëntatie' kan de draairichting in de Marker tonen. Deze optie is weer hersteld. Daarnaast kan de weer te geven tekst zelf bepaald worden.


Let op de beperking bij gebruik van Modules, zoals beschreven staat in de Tooltip bij het informatie icoon.

Zone Stempel

De Zone stempel kon onbewust verplaatst worden in verschillende schaalniveaus met de alternatieve positie van de aanwijspijl. Deze optie is nu alleen zichtbaar als deze daadwerkelijk de aanwijspijl ingesteld kan worden.
De aanwijspijl kan altijd zichtbaar worden gemaakt

Deurgrepen in deurpaneel

Bij het Object ‘Deurpaneel’ en de deur ‘Deurpaneel CLT’ is deurgreep 8 en 9 nu aan beide zijde zichtbaar en de twee typen paniekstangen slechts aan één zijde.


Archicad 26

Dit artikel geeft een overzicht van nieuwe KeyMember Bibliotheek onderdelen voor Archicad 26, die onderdeel zijn van de KeyMember Editie.
Om gebruik te maken van deze onderdelen dient de Archicad 26 KME Bibliotheek gekoppeld te worden aan de Archicad 26 template en/of bestanden. voor meer informatie, zie  Bibliotheekmigratie naar een volgende versie.

Objecten

Nieuwe 2D Symbolen

  1. 2D Geen drinkwater

  2.
2D Vuur Open vlam

  3. 2D Parkeren Elektrische voertuigen

  4. 2D Oplaadpunt

Referentie nulpunt 26 KM

Dit object kan worden gebruikt om in Archicad of IFC het nulpunt aan te duiden. Door de asymmetrische vorm kan de richting van de X, Y en Z as worden getoond.

Zonnepaneel

In de KeyMember Editie vanaf Archicad 26 KME update 2 is een nieuw zonnepaneel object opgenomen. Dit object kan direct in het dak geplaatst worden met het Skylight-gereedschap of los neergezet worden met het object-gereedschap. Behalve een goede 2D- en 3D-representatie kan dit object ook het vermogen uitrekenen aan de hand van de hellingshoek en de noordrichting.

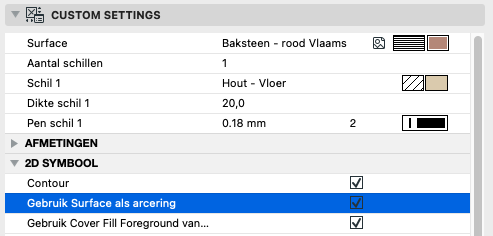

2D Baksteenmuur

Er is een extra optie 2D Symbool > Afdekken tpv voeg bijgekomen. Als het object geplaatst is over een bestaand 3D wand, dan kan de contour ervan toch onder dit object te voorschijn komen. Met deze optie kan deze lijn worden afgedekt.

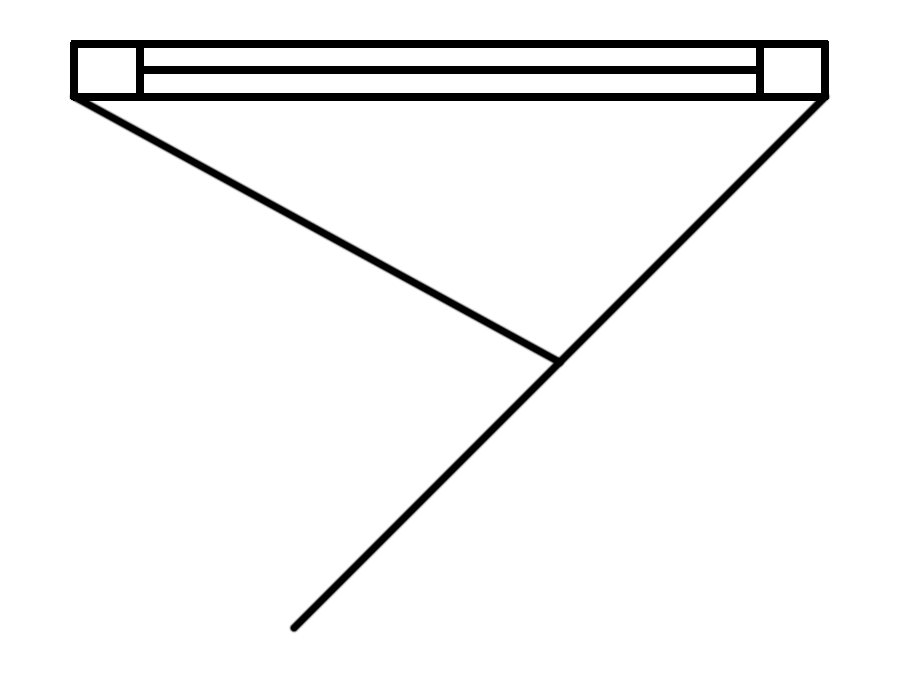

Draaideel, deur en openingslijn voor eigen ramen en deuren

Deze hebben nu een symbool als voor de optie draai-kiep wordt gekozen

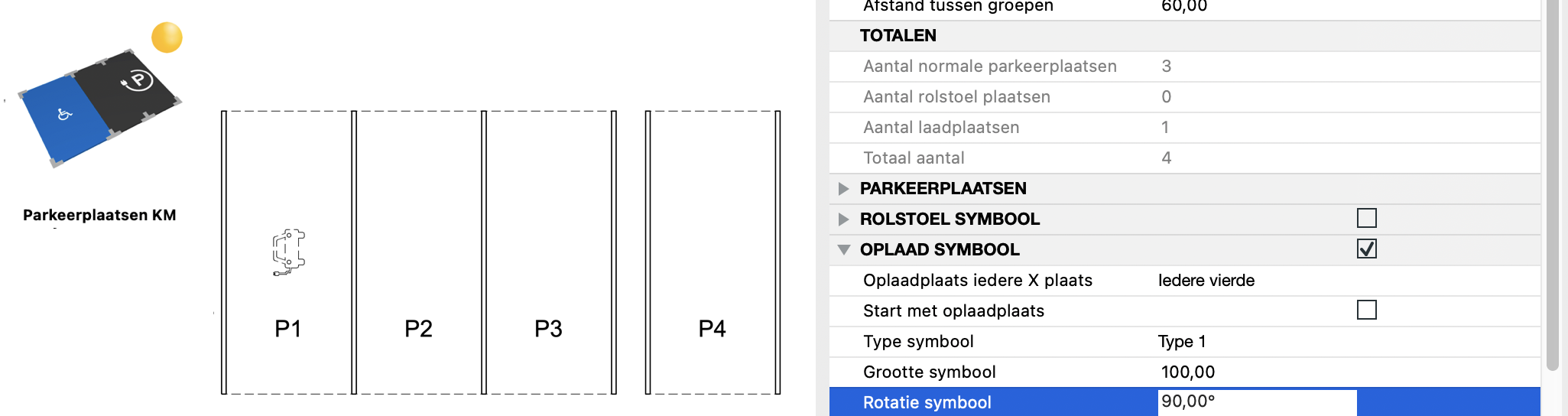

Parkeerplaats

Het object Parkeerplaatsen schuin XX KM is vervallen en heeft plaatsgemaakt voor het object Parkeerplaatsen 26 KM.

Met dit object kan een reeks van parkeerplaatsen worden geplaatst, eventueel met rolstoel en oplaadplekken. Er kan gekozen worden voor haaksparkeren, langsparkeren en schuin parkeren. De plekken kunnen worden voorzien van een omranding in de vorm van strepen, hoeken of volledige omkadering en/of een varkensrug.
De parkeerplaatsen kunnen van nummering worden voorzien en de totalen worden bijgehouden.

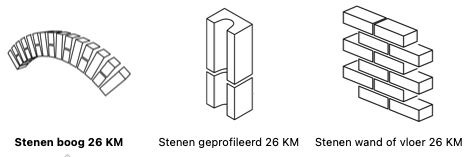

Bakstenen

Met deze objecten kunnen bakstenen worden gemodelleerd in halfsteensverband.

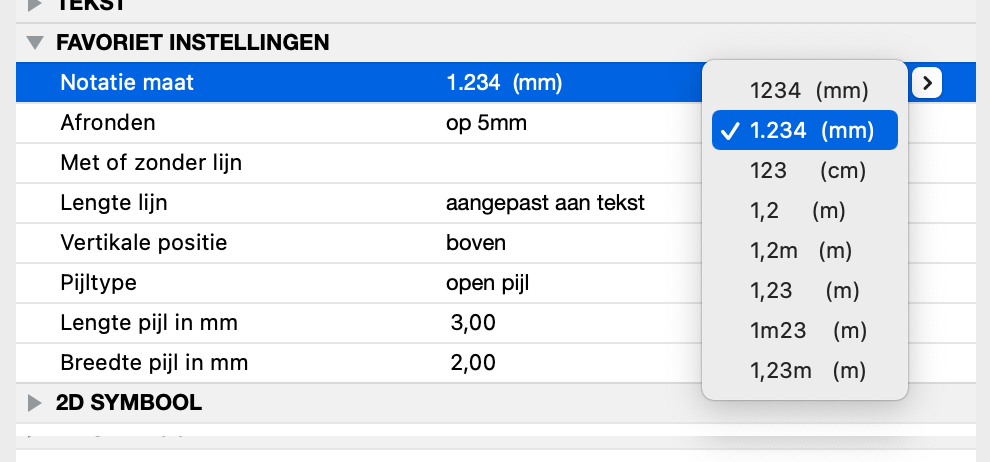

Verkoopsmaatvoering

Het object 2D Verkoop Maatvoering heeft nu een optie voor een punt in de duizendtallen:



Labels

Label Temperatuurverloop

Met het Label Temperatuurverloop kan het temperatuurverloop en de aanwezige dampspanning inzichtelijk worden gemaakt. Aan de hand van de warmtegeleidingscoëfficiënt van de Building Materials, de dikte van de schillen en zelf opgegeven dampdiffusiecoëfficiënt wordt automatisch berekend wat de temperatuur en aanwezige dampspanning op iedere plek in de constructie is. Dit wordt weergegeven in een grafiek met eventueel de waardes.

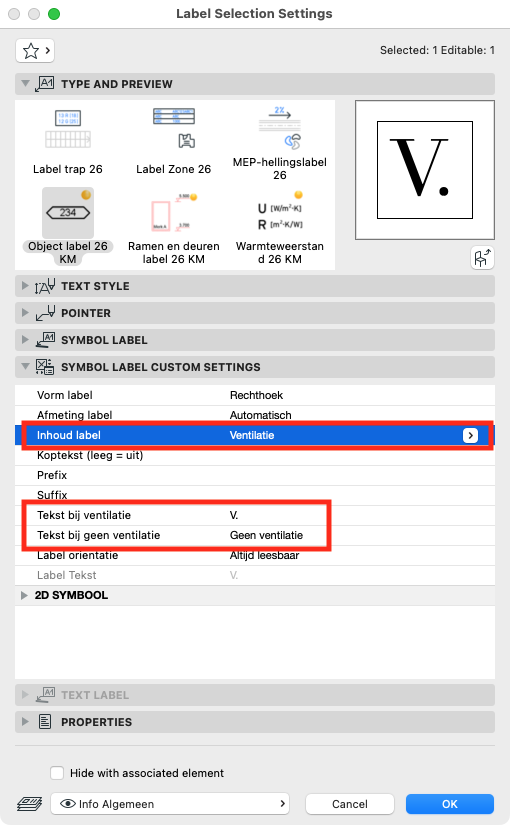

Tonen ventilatie van ramen en deuren in gevels

Met het Label Object 26 KM kunnen ramen en deuren worden voorzien van een tekst als deze een ventilatie rooster hebben.
Kies in het Label Object bij 'Inhoud label' voor de optie 'Ventilatie'
Er worden 2 velden beschikbaar, waarin ingevuld kan worden welke tekst er zichtbaar wordt. Een voor als er geen ventilatie rooster is gekozen en een als er wel een ventilatierooster is gekozen.

Plaats per element
  1. Plaats het Label op een raam of een deur
Plaats voor meerdere elementen
  1. Stel het Label als Default in
  2. Selecteer alle ramen en deuren
  3. Kies Label Selected Elements
Het Label neemt de waarde over van deze optie in de ramen en deuren:


Optie voor 20 minuten in Label brandweerstand

Het Label brandweerstand kan nu een symbool met een cirkel laten zien als de brandweerstand 20 minuten is. Onder de Symbol Label Custom Settings > Weergave is de optie Cirkel symbol bij 20 minuten beschikbaar.


Label Bitmaps
 26 KM

Met dit Label kunnen de afbeeldingen van Bitmap objecten ook in gevels worden getoond.

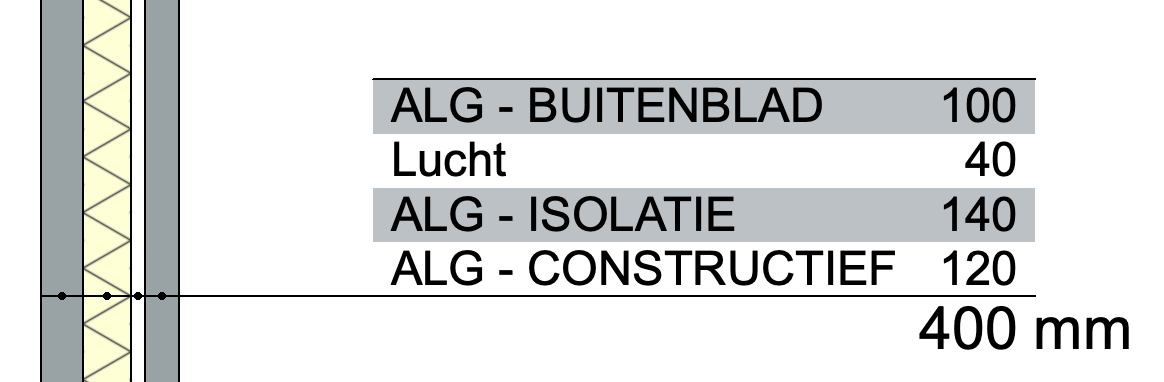

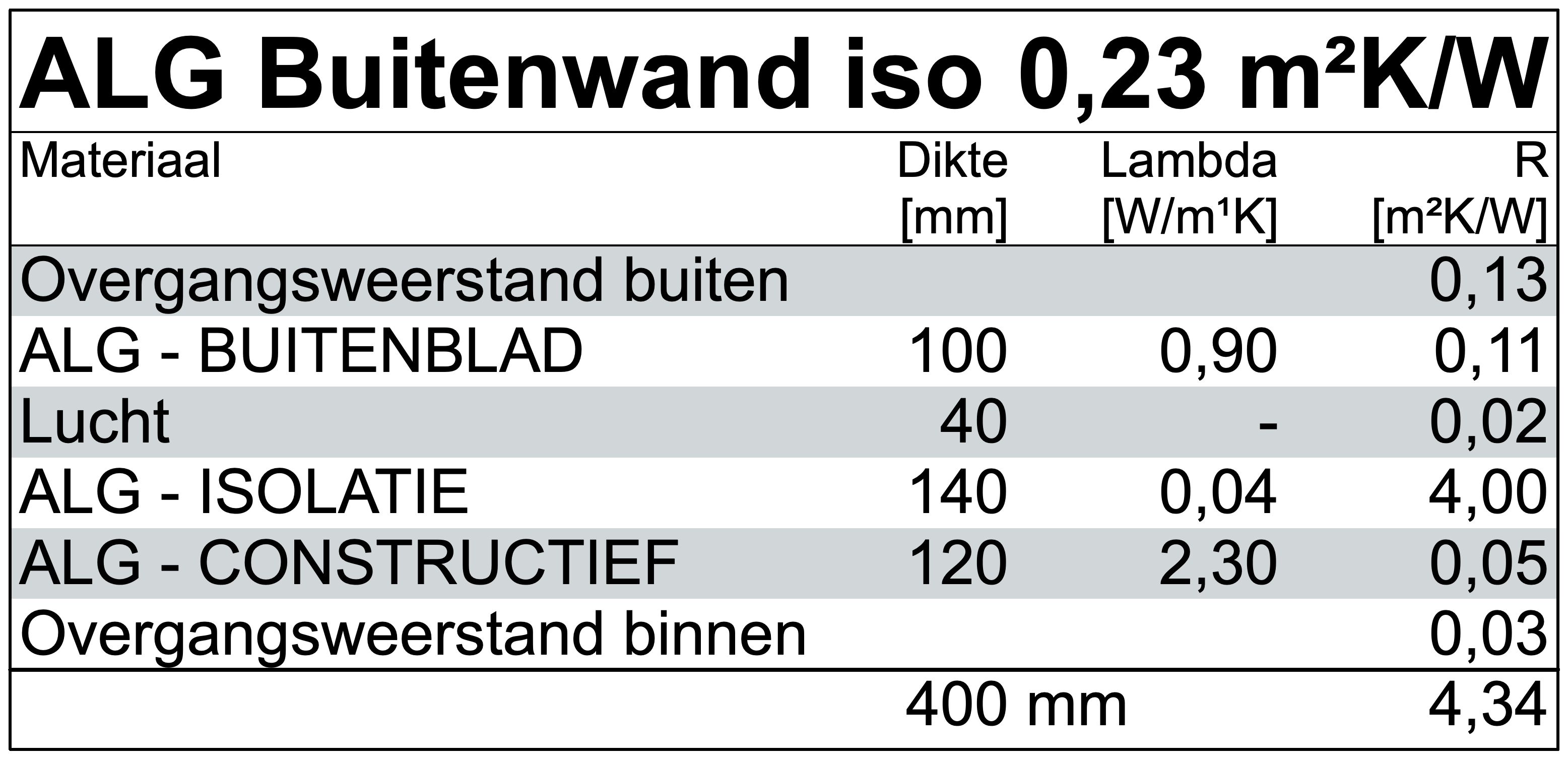

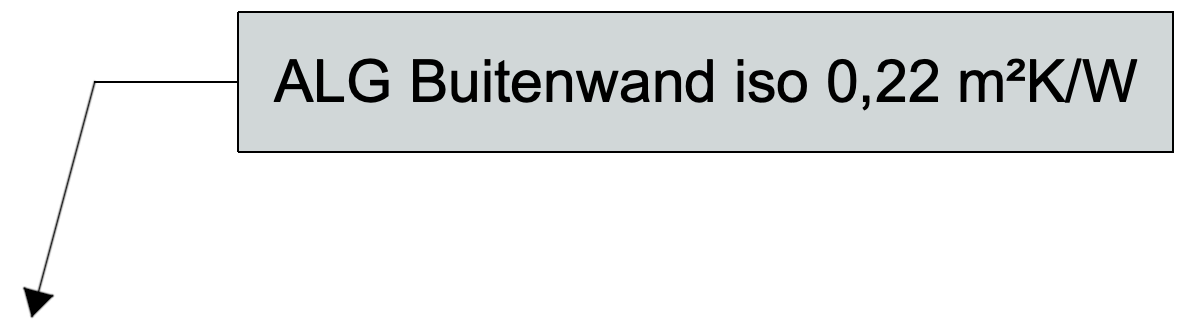

Opbouw Label 26 KM

Met dit breed inzetbare label kan eenvoudig de opbouw van een wand worden getoond of de totaalberekening van de warmteweerstand of warmtedoorgangscoëfficiënt. zie hiervoor  Opbouw Label KeyMember .

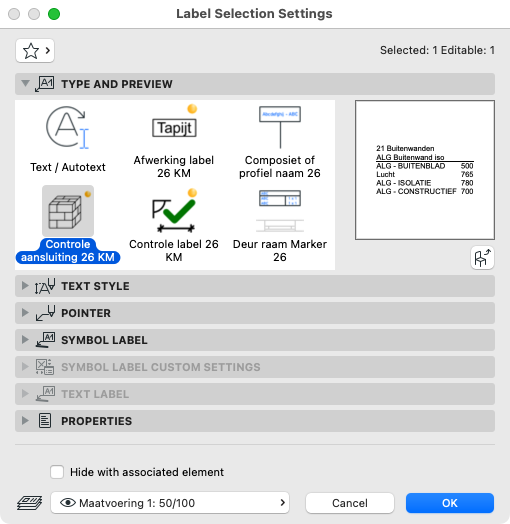

Controle aansluiting 26 KM

Met dit label kunnen de Building Material prioriteiten van wanden en vloeren (en daken en Shells) snel inzichtelijk worden gebracht. Daarmee kan snel duidelijk worden waarom een bepaalde aansluiting tussen wanden en vloeren ontstaat. Koppel het Label aan de relevante elementen en bekijk de prioriteiten.



Drawing gereedschap

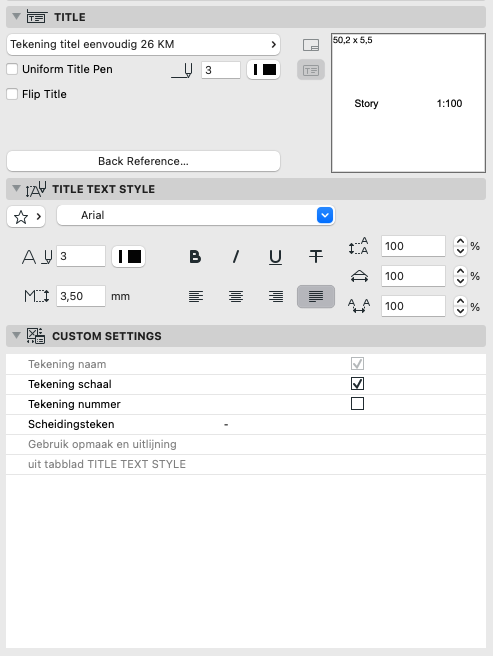

Tekening titel eenvoudig

Voor de uitlijning kunnen de instellingen in het tabblad Title Text Style worden gebruikt.


Raam- en Deurgereedschap

Met het nieuwe raam 'R Equivalent daglichtoppervlakte 26 KeyMember' en de deur 'D  Equivalente daglichtoppervlakte 26 KM'  kan de belemmeringsfactor Cb uit de NEN 2057 worden berekend. Hoe dit allemaal werkt, staat hier te lezen:  Equivalente daglichtoppervlakte



Archicad 25

Dit artikel geeft een overzicht van nieuwe KeyMember Bibliotheek onderdelen voor Archicad 25,  die onderdeel zijn van de KeyMember Editie.
Om gebruik te maken van deze onderdelen dient de Archicad 25 KME Bibliotheek gekoppeld te worden aan de Archicad 25 template en/of bestanden. voor meer informatie, zie

Objecten

Nieuw 3D deurobject Deurpaneel CLT 25 KM

Nieuw frameloos deurobject in de map 31 Deuren > 10 Deurpanelen.
Dit nieuwe deurobject kan toegepast worden bij een CLT en/of HSB werkmethodiek .

Nieuw 2D object Defribilator

In de map 65 Beveiliging 25 > 2D brand - overig 25 is het object Defibrillator opgenomen om bijvoorbeeld als symbool op te nemen in een evacuatieplan.

Wandcontactdoos aanpassing

Het object Wandcontactdoos KM is aangepast zodat de inbouw doos in zowel horizontale als verticale positie van een gelijkvormige inbouwdoos kan worden voorzien.


Labels

Label   Constructievloer KM 25

Het Label Constructievloer KM kan worden gekoppeld aan vloeren. Dan wordt de hoogte van de constructie (Core) van een vloer en de dikte van de constructie (Core) weergegeven. In Archicad 25 is de optie toegevoegd om de hoogte te bepalen ten opzicht van de verschillende referentieniveaus die in Options > Project Preferences > Reference Levels zijn bepaald.


Label Brandweerstand KM 25

Het Label Brandweerstand kan vanaf Archicad 25 ook worden gebruikt op deurpanelen van een Curtain Wall en op de gehele Curtain Wall.


Gebruik de TAB-toets om te schakelen tussen de verschillende onderdelen van de Curtain Wall. Als de deur oplicht kan het Label worden geplaatst. Let erop dat bijbehorende Archicad Properties ook voor de Curtain Wall en Curtain Wall Panel beschikbaar zijn.

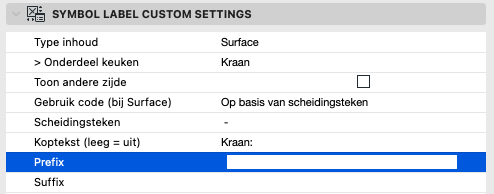

Afwerking Label KM 25

Met dit Label kunnen materiaalnummers van Surfaces in de gevels en de bijbehorende legenda weergegeven worden. Lees  het artikel hier over de algemene werking.


Vanaf Archicad 25 kunnen ook Composites en Complex Profiles op deze manier worden getoond.


Het Label werkt ook op het Object Goot, Bakgoot, Regenpijp en Regenpijp Complex en zal het Surface kunnen laten zien. Ook op alle objecten uit de oude en nieuwe keukenserie.

Het Label heeft nu de mogelijk een kopregel in te stellen waarin bijvoorbeeld het kenmerk staat:


En in de regel van het Surface kan een Prefix en Suffix worden gebruikt


De verschillende opmaak opties zijn nu ook beschikbaar, de uitlijning enkel als de kopregel wordt getoond.


Object Label KM 25


Het Object Label heeft nu de mogelijk een kopregel in te stellen waarin bijvoorbeeld het kenmerk staat. In de regel van het resultaat kan een Prefix en Suffix worden gebruikt.
Daarnaast werkt de optie Staalprofiel nu op alle 2D en 3D Staalprofiel-objecten. Het Complex Profile wordt getoond als het label op Beams en Columns wordt geplaatst.
Bestaat een Beam of Column uit segmenten, gebruik dan de TAB toets om het Label aan het juiste segment te koppelen.
De optie Controleren hoeken is uit dit Label gehaald en in het Controle Label opgenomen.

Controle Label KM 25


Dit Label kan worden gebruikt om te kijken of er nauwkeurig wordt gewerkt.
De optie ‘Controleren hoeken’ kan worden gebruikt op wanden, balken kolommen en objecten. Indien de hoek een heel getal is, zal deze in groen worden getoond en anders rood. Staat het project in het geheel onder een hoek, dan kan deze afwijkende hoek worden opgegeven.
De optie ‘Controleren lengtes’ kan gebruikt worden op wanden en balken. Deze kan in verschillende nauwkeurigheden aangeven of de totale lengte van het element netjes is afgerond.
De optie ‘Controleren omtrek vloeren’ kan gebruikt worden op vloeren. De gehele omtrek (inclusief gaten) wordt dan gecontroleerd op nauwkeurigheid.

Deur en raam marker KM

Het weergeven van het ID in de Deur en raam marker KM gaat direct, ook als het ID gewijzigd is in een Schedule.

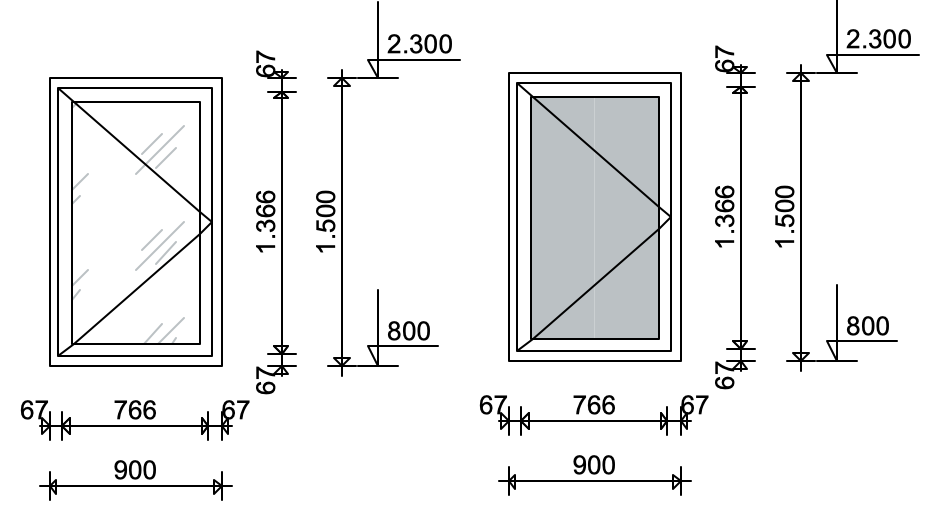

Ramen en deurenstaat (kozijnstaat)

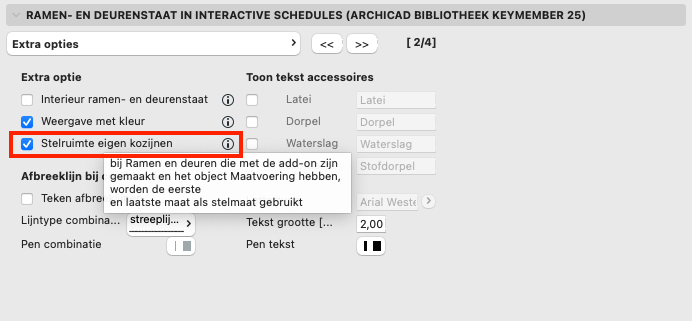

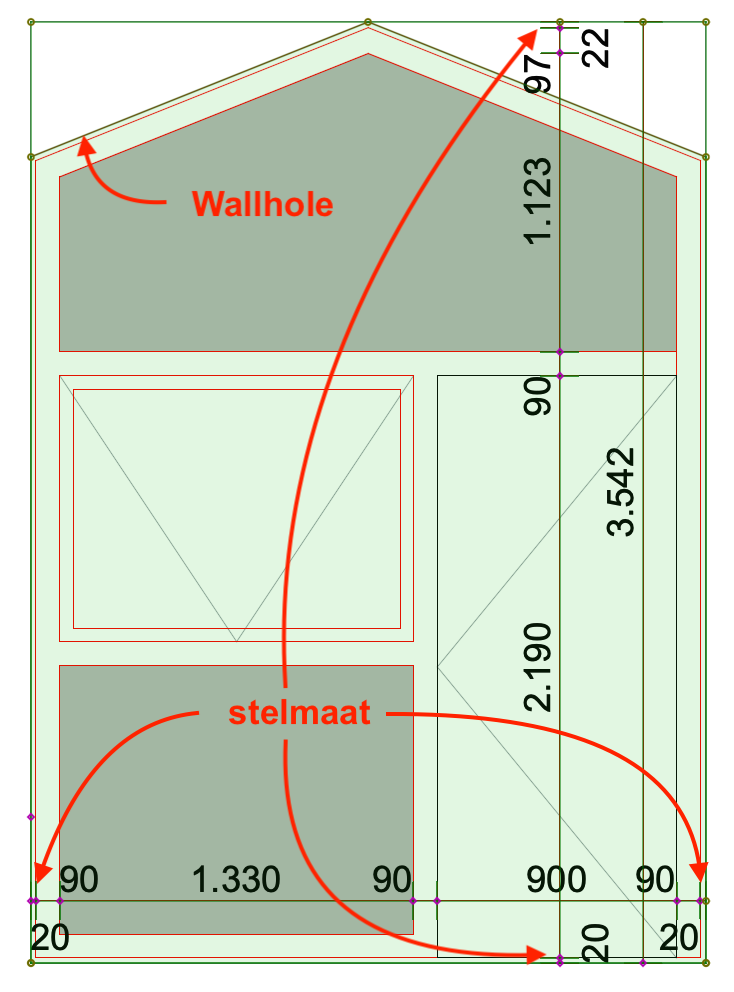

Stelruimte en eigen ramen en deuren

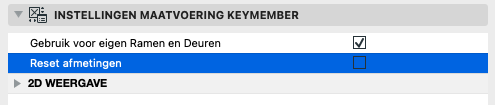

Het gebruik van het object Maatvoering KM voor eigen ramen en deuren in combinatie  met de Ramen en deurenstaat toont nu correct de hoofdmaat van element als er stelruimten zijn gebruikt.
Modelleer het element naar keuze en plaats het zogenaamde Wallhole element erom heen. Plaats het object Maatvoering KM over de buitenste begrenzing. Met behulp van de hotspots kunnen maatvoeringen worden toegevoegd. Geef de stelruimte op aan beide zijde (20mm in onderstaand voorbeeld), deze zullen dan in de resulterende ramen- en deurenstaat worden verborgen en van de totaalmaat worden afgehaald.

De functie is onderdeel van de Model View Options Combinations onder het tabblad Ramen en deurenstaat in interactive schedules > Extra Opties > Stelruimte eigen kozijnen.



Als het maatvoeringobject wordt gekopieerd of met het pipetje wordt overgenomen is het aanbevolen om de afmetingen eerst te resetten:

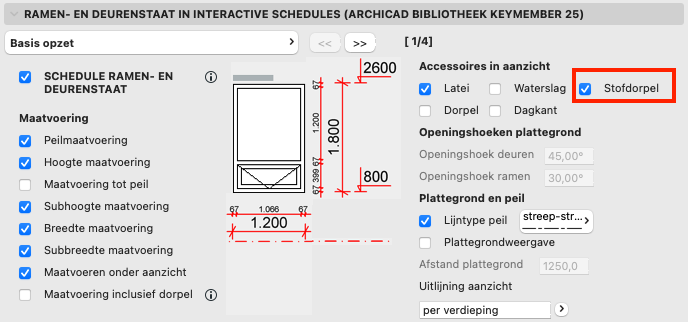

Stofdorpel in de Ramen en deurenstaat

Het is nu mogelijk om de stofdorpel te tonen in de ramen en deurenstaat. De optie staat in de Model View Options Combinations onder het tabblad Ramen en deurenstaat in interactive schedules > Basis opzet > Stofdorpel.

Als de optie uit staat zal het deurpaneel tot onder worden getekend.

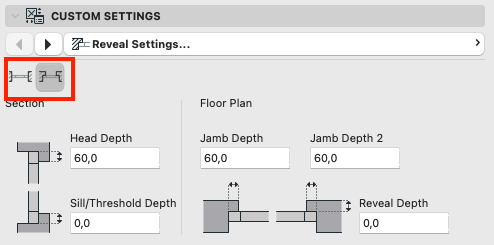

Dagkant bij eigen ramen en deuren

Als een raam of deur wordt gemaakt met de Ramen en deuren add-on van de KeyMember Editie, dan heeft deze nu een makkelijke manier om de dagkant in te stellen. Ga naar de Custom Settings en klik All Parameters en uit het pull-down menu kies Reveal Settings.

Bij ramen en deuren waarbij een Wallhole of Wallniche is gebruikt, werkt dit alleen in de plattegrond en niet in 3D. Volg dan voor de juiste 3D weergave de methodiek van de  Dagkant van niet-rechthoekige ramen en deuren en stelruimte

Railing

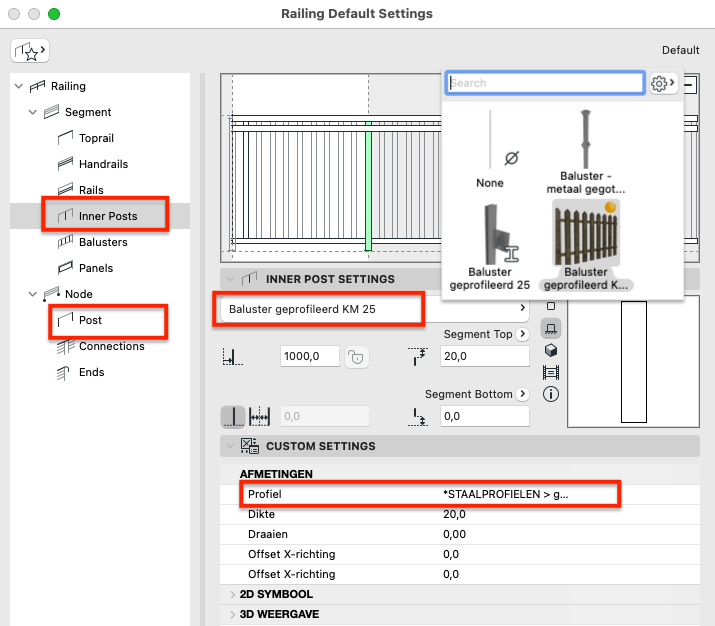

Post met Complex Profile in de Railing

In het railing gereedschap kan bij de Inner Posts en de Posts voor de Baluster gekozen worden voor Geprofileerd. Hier kan een staande baluster worden gemaakt met behulp van een Complex Profile.
