Modelleerfouten

Onder modelleerfouten verstaan we onder andere elementen die dubbel of ver weg geplaatst zijn. In dit artikel vind je een korte omschrijving van deze fenomenen en voorbeelden in de vorm van afbeeldingen.

Dubbelingen

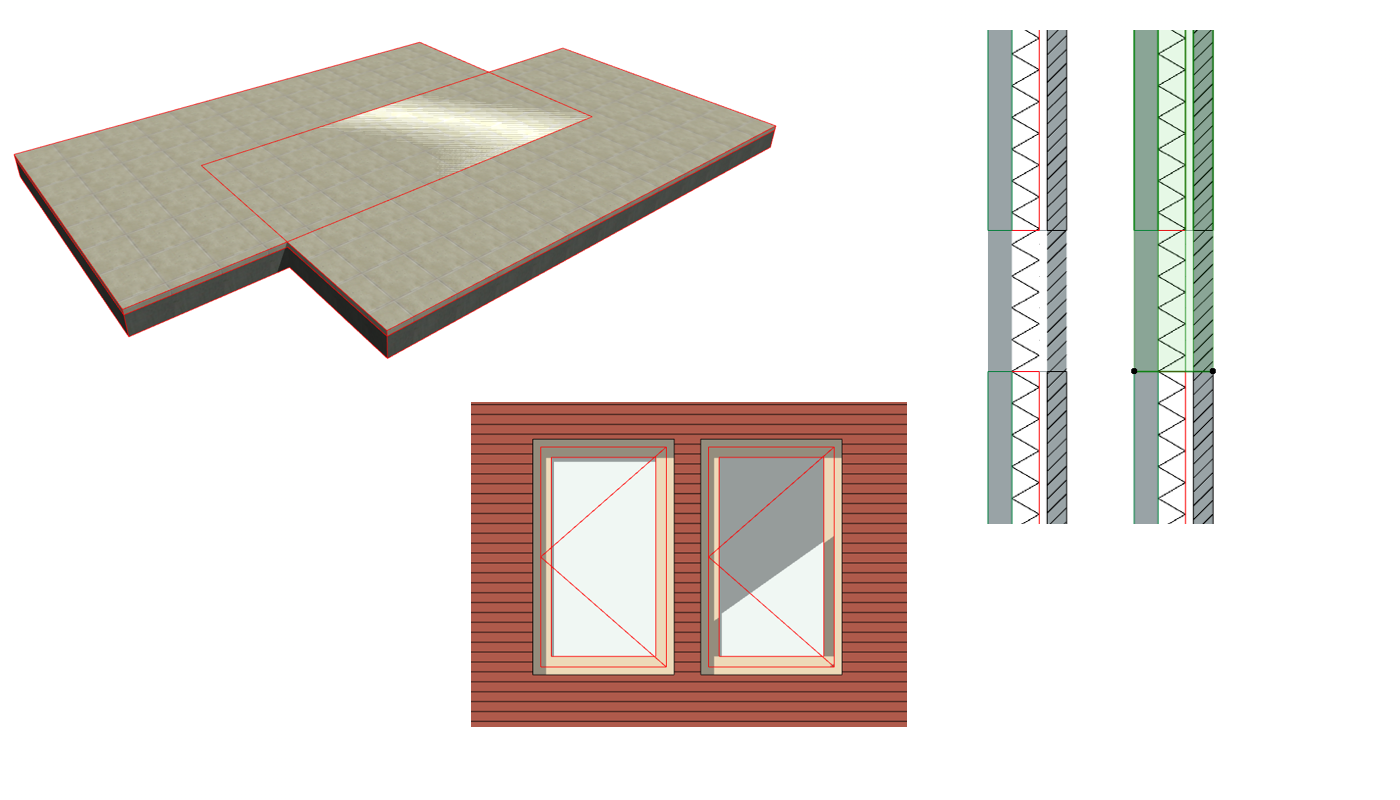

Archicad geeft terugkoppeling als elementen dubbel worden geplaatst. In 3D zie je een bepaalde interferentie (distortion / ruis) als twee vlakken overlappen. In doorsnede herken je dit als de omtreklijnen (contourlijnen) verdwijnen en in aanzichten wordt het fenomeen duidelijk door vreemde schaduwen, met name als ramen dubbel zijn geplaatst.

Dubbelingen kunnen gecontroleerd worden met behulp van deze technieken.

Far from origin

'Far from origin' is een term die we gebruiken wanneer een model erg ver van het nulpunt staat (> 150 kilometer), of wanneer elementen ver uit elkaar staan. Dit kun je herkennen aan:

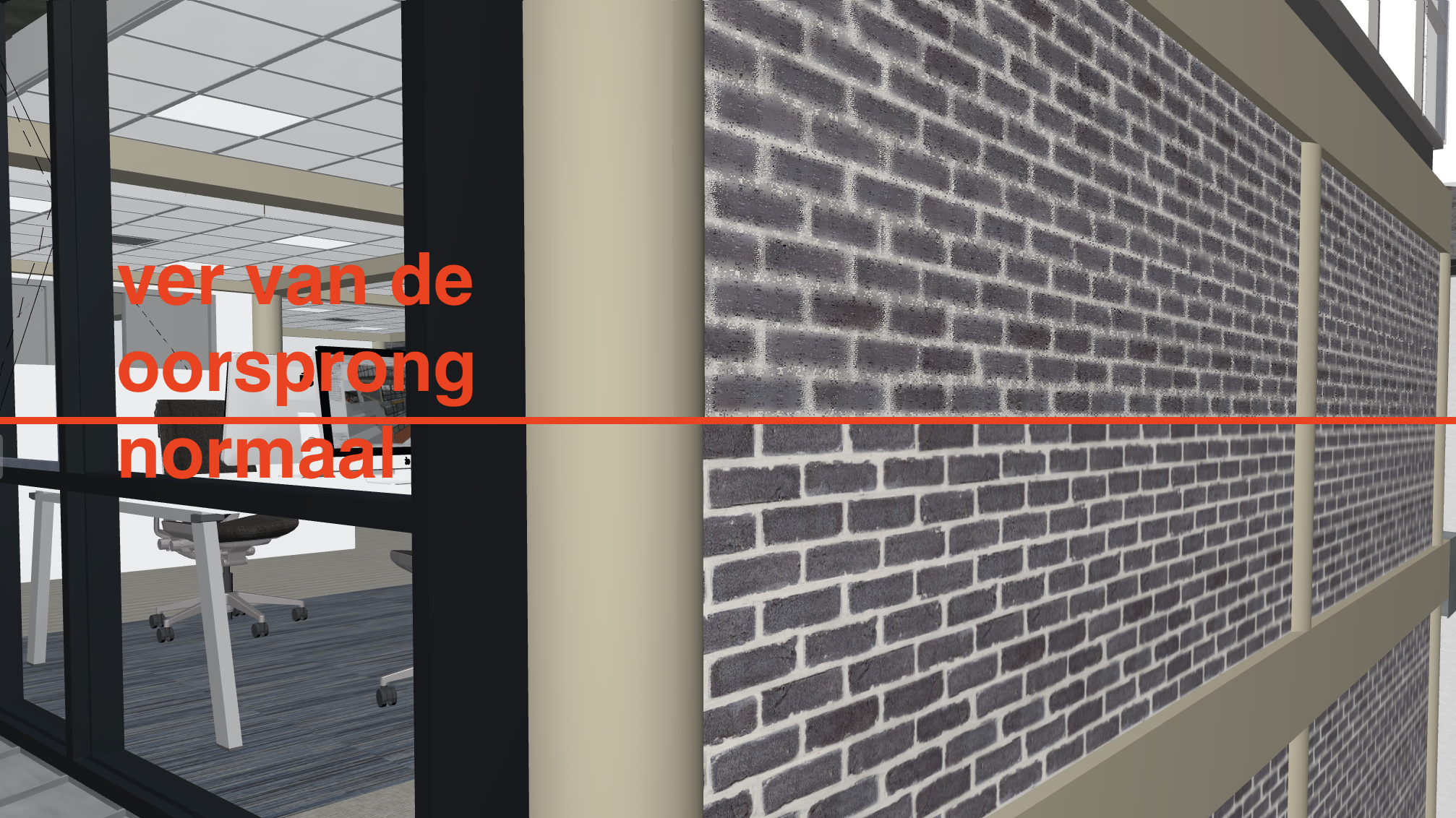

1. Texturen in 3D worden vreemd weergegeven. Ze worden wazig (fuzzy) en blijven bewegen (jitter) bij het navigeren rondom het model.

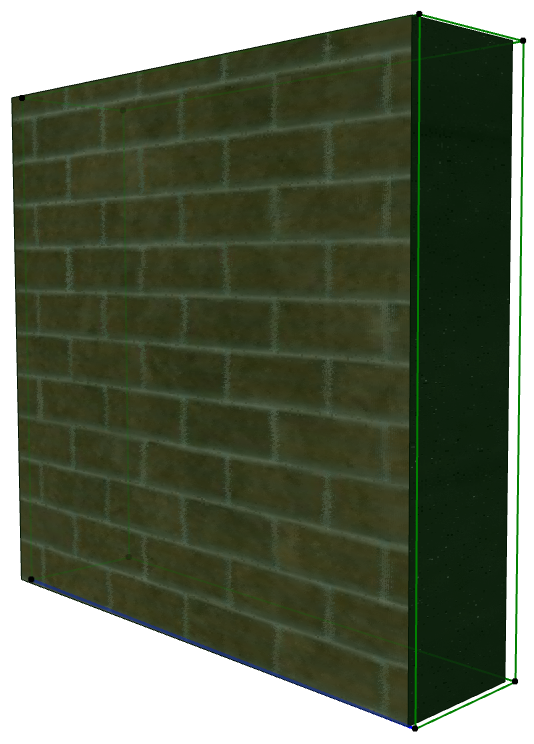

2. Contourlijnen vallen niet precies gelijk met de randen van elementen.

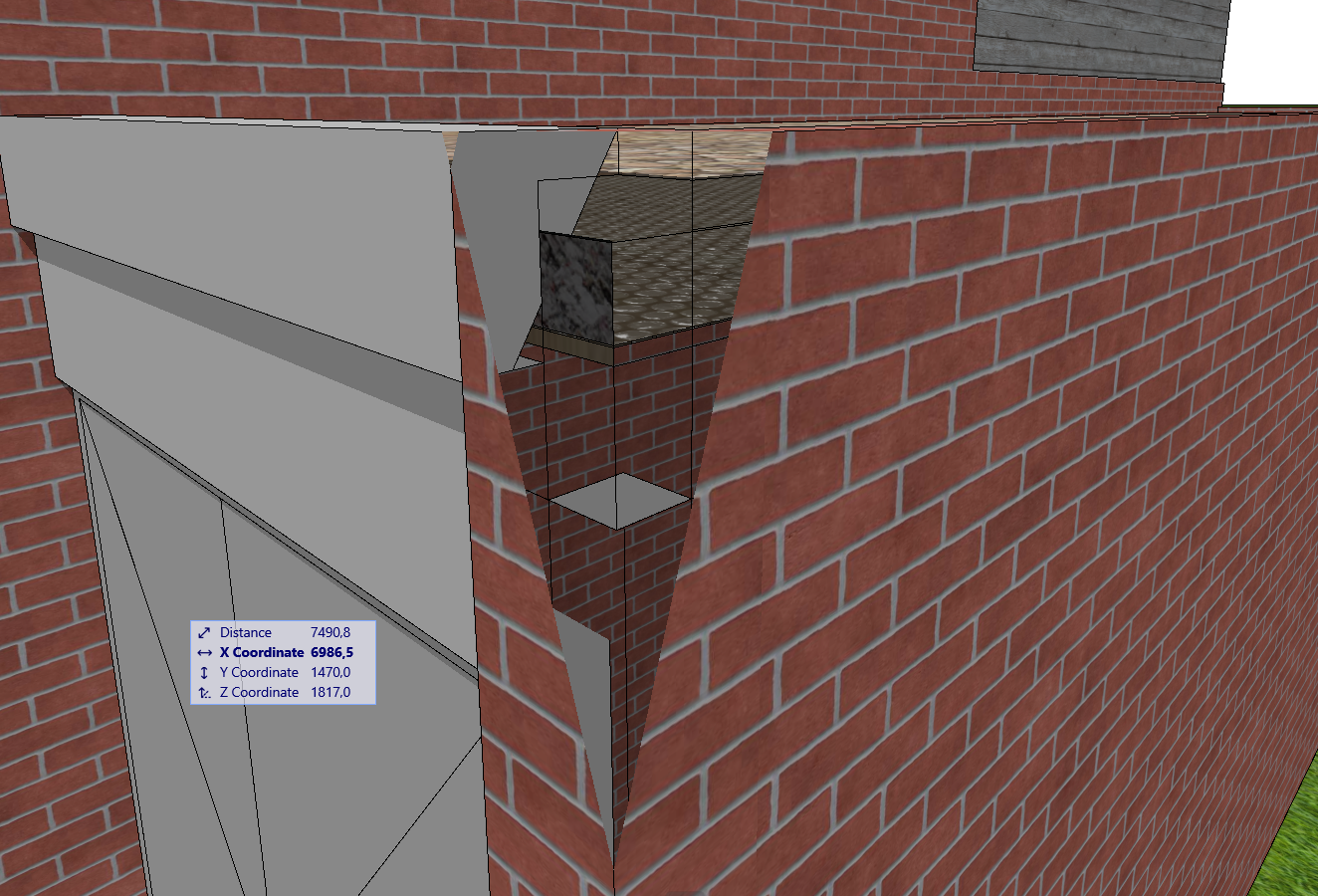

3. Het gebouw 'splijt open' in 3D wanneer je inzoomt.


De oplossing is om ervoor te zorgen dat het model weer dichtbij het nulpunt staat en/of dat er geen elementen te ver uit elkaar staan.

Voorbeelden van de problemen:



Bekijk ook de Far From Origin - Troubleshooting Guide van Graphisoft.
