Duplicates, Overlap en clashes checken in Archicad

Duplicates, Overlap en clashes checken in Archicad

Het kan gebeuren dat elementen, zoals wanden of objecten, per ongeluk meer dan één keer geplaatst worden, bijvoorbeeld door Copy-Pasten, en dan staat er dubbele onderdelen over elkaar heen. Met de Check Duplicates add-on kunnen deze opgespoord worden en en met 1 muisklik verwijderd worden. Dit opsporen kan ook gebeuren met de functies 'Collision Detection' of 'Check lineair Overlaps'. Daarna kunnen de elementen geselecteerd worden en eventueel verwijderd.
Mochten er melding gemaakt worden van duplicate library parts in de Library Manager zie dan het artikel: Bibliotheekmeldingen

Check Duplicates add-on

Dubbelingen kunnen opgespoord worden met de functie 'Check Duplicate' en verwijderd worden met de functie 'Remove Duplicate':

Deze functies zijn onderdeel van de 'Goodies' add-ons.
  1. Download en installeer de Goodies voor Archicad.
    (Zorg dat Archicad gesloten is tijdens de download en installatie)
  2. Open Archicad
  3. Ga naar Options > Add-On Manager en kijk of deze add-on ingeladen is en aangevinkt staat:
De 'Check Duplicate' en 'Remove Duplicate functies kunnen zichtbaar gemaakt worden in een menu of in een Toolbar.
  1. Ga naar Options > Work Environment > Menus...  of Options > Work Environment > Toolbars...
  2. Zoek de functies 'Select Duplicated Elements' en 'Delete Duplicated Elements' en voeg deze toe.
    Zie voor meer informatie het artikel: Een nieuwe Toolbar of Menu maken.

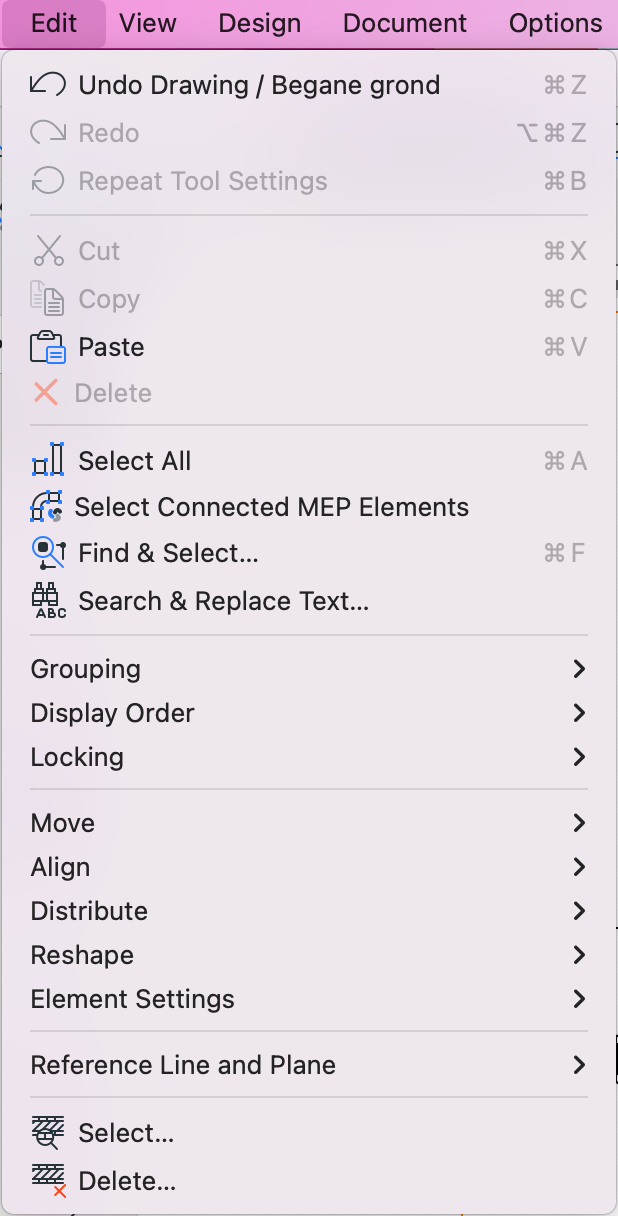

Hierna is de functie bijvoorbeeld zichtbaar in het Edit-menu

Of in een Toolbar:

Collision detection

Gebruik deze functie om overlappingen tussen 3D-elementen in het model te identificeren. Een overlap/collision treedt op wanneer twee of meer elementen elkaar fysiek kruisen.
Zie voor meer informatie het artikel: Het checken van modellen en het Graphisoft Helpcenter: Collision Detection.
  1. Design > Model Check > Collision Detection
  2. Voor het vinden van elementen die elkaar overlappen kan het volgende gekozen worden en vervolgens op 'Check' geklikt worden

    Nu worden alle 3D elementen gecheckt, eventueel kan dit met de criteria ook een selectie opgegeven worden.
  3. Er verschijnt een Check Report waarin te zien is welke onderdelen elkaar doorkruisen:
  4. Dubbelklik op een regel en Archicad zoomt naar de elementen toe
  5. Selecteer een element en verwijder deze, zodat de dubbeling opgelost wordt

Check Lineair Overlaps (experimentele functie)

Met de Lineair Overlap functie kan er voor muren, kolommen, balken en lijn-elementen gecheckt worden of deze overlappen of niet.

  1. Ga naar Options > Work Environment > More Options

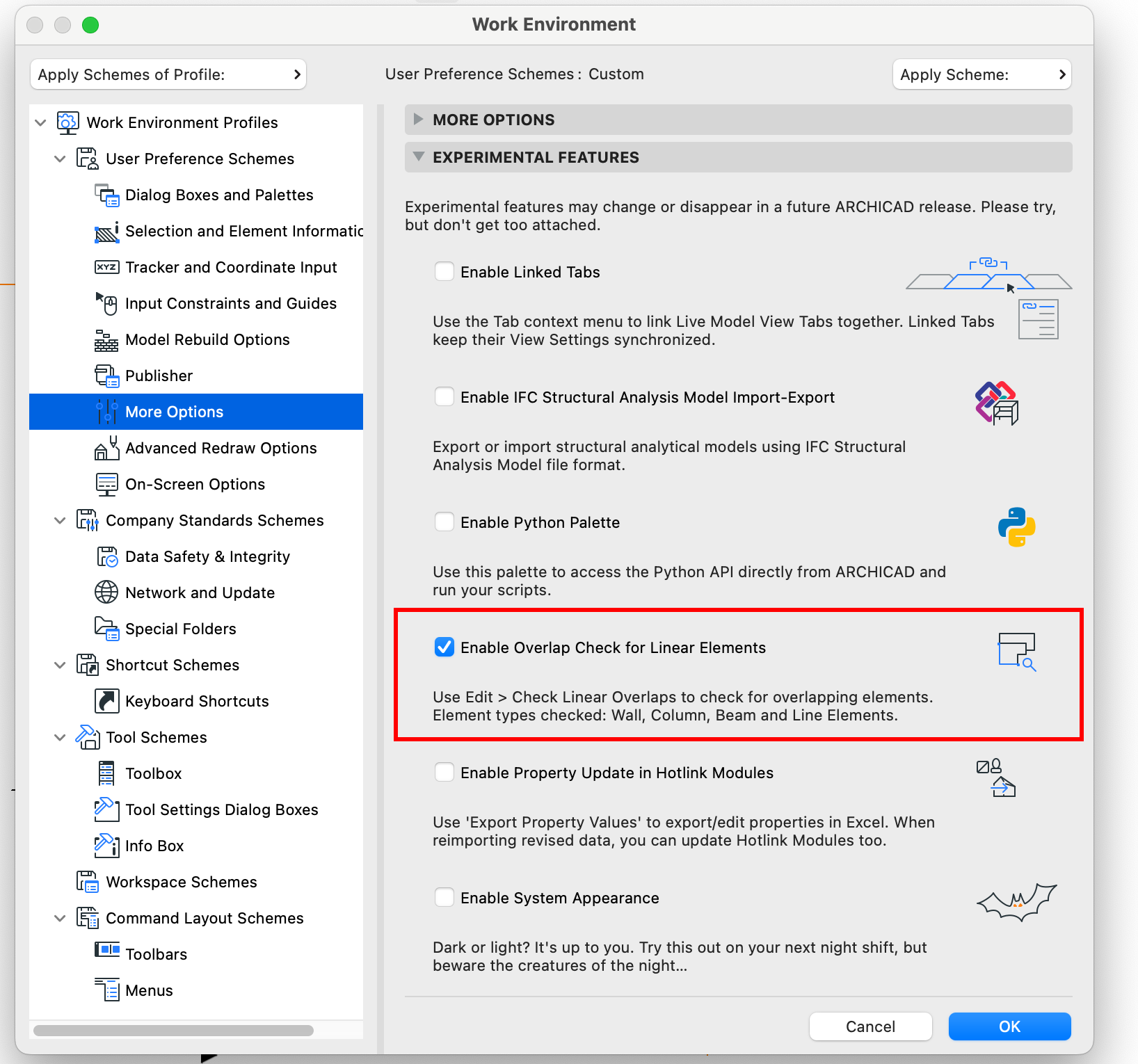

  2. Vink 'Enable Overlap Check for Lineair Elements' aan:

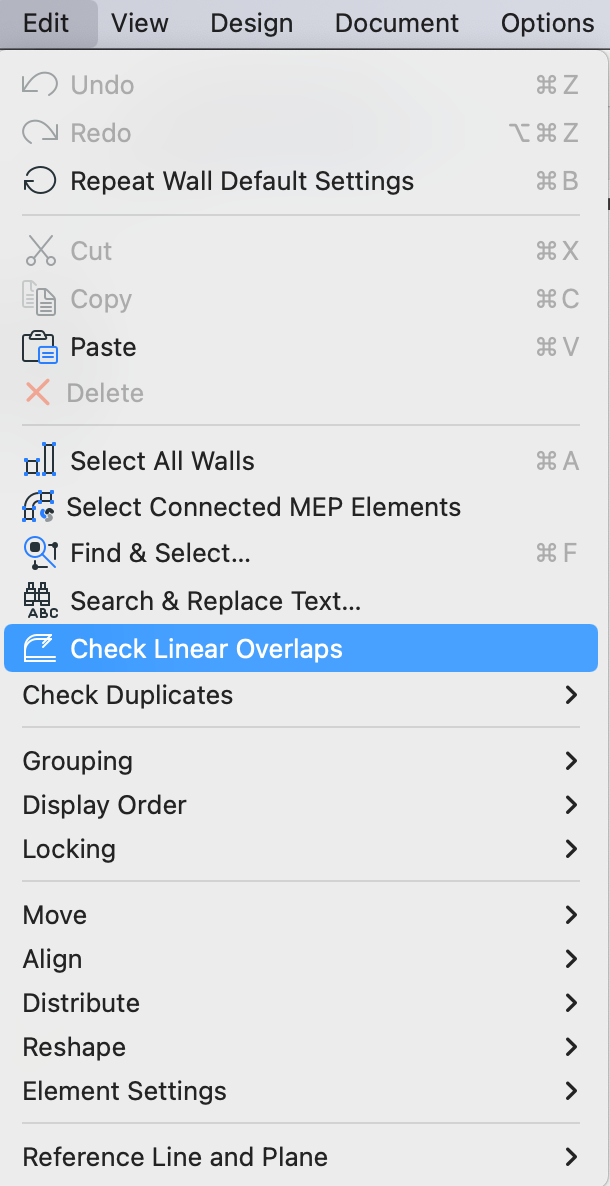

  3. Nu kan deze functie via het Edit-menu opgeroepen worden:

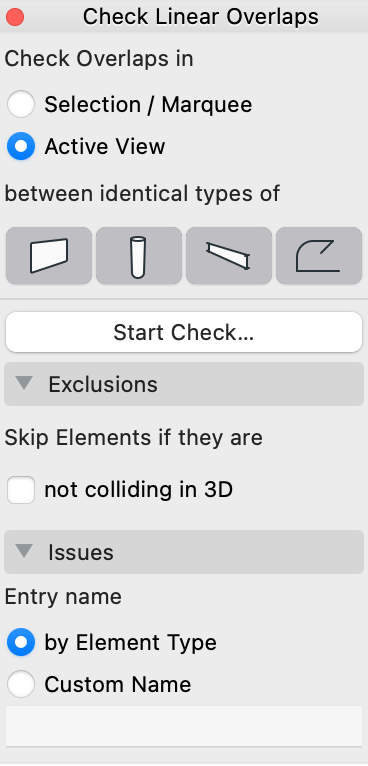

  4. Het werkvenster voor de functie wordt geopend
    1. Selecteer of er in een bepaalde selectie gecheckt moet worden of in de actieve View
    2. Kies voor welke elementen deze check uitgevoerd moet worden; muren, kolommen, balken en/of lijnen
    3. Het kan voorkomen dat elementen in 3D boven elkaar liggen, maar dat bijvoorbeeld de referentielijn op elkaar liggen. Zoals bijvoorbeeld bij wand die op een balk staat. De referentielijn van de wand ligt aan de onderkant en die van de balk zit aan de bovenkant. Ze overlappen dus niet echt. In dat geval kan 'not colliding in 3D' aangevinkt worden om deze 'overlappingen' uit te sluiten van de check.
  5. Klik op 'Start Check...' en de controle wordt uitgevoerd

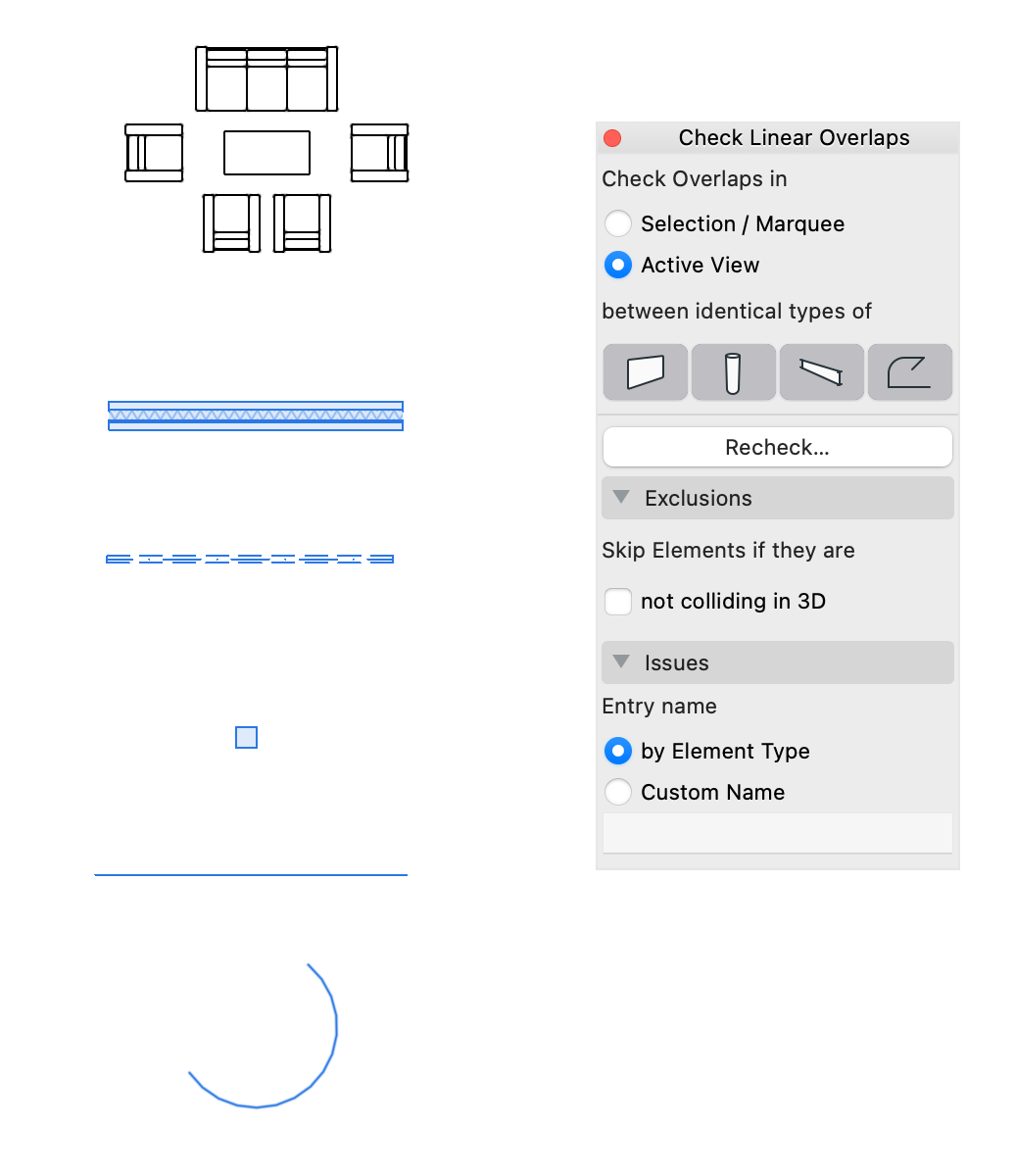

  6. De onderdelen die blauw gekleurd worden zijn de overlappende elementen:
  7. Selecteer één voor één ( shift toets ingedrukt en klik met de linkermuisknop) de dubbele onderdelen en verwijder deze
  8. Klik vervolgens op 'Recheck...' om te zien of nu alle dubbele onderdelen verwijderd zijn

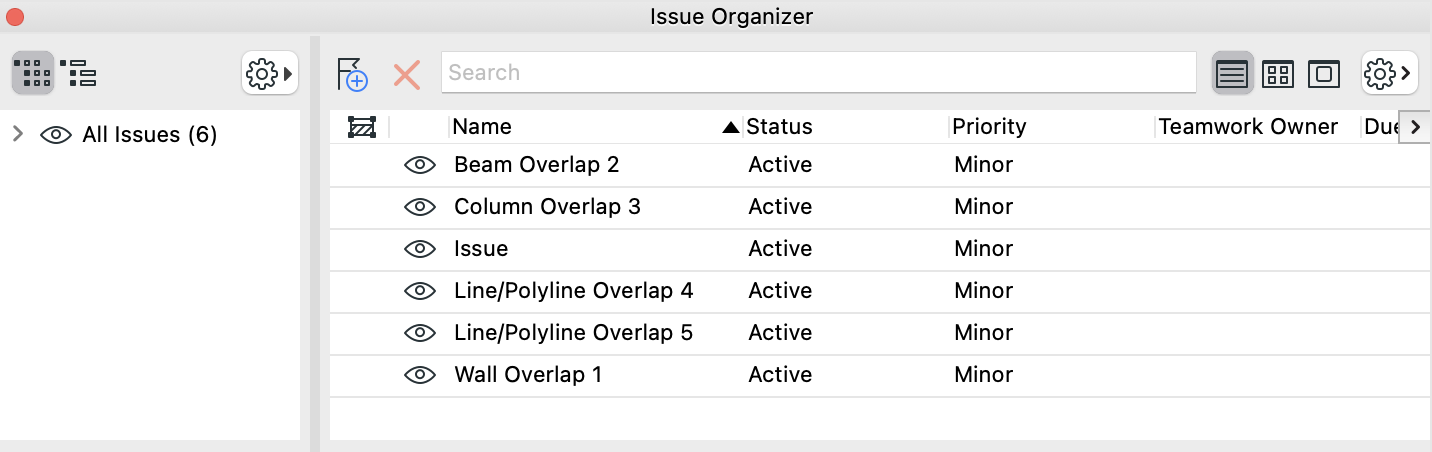

De gevonden issues worden getoond in de Issue Organizer (Document > Issue Organizer ). Zodra een overlappende element verwijderd wordt, verdwijnt het issue uit de Organizer.
