Naambordje

Naambordje

Met dit object kan 3D Tekst worden getoond met een kader en/of bordje. Dit kan op diverse manieren worden ingezet. Bijvoorbeeld als naambordje naast de entree van een ruimte of eigen tekst in 3D te tonen. De tekst die getoond wordt, kan een eigen tekst zijn, het ID of een verwerking daarvan of een combinatie van de naam en nummer van de Zone waarin het object ligt.

Inhoud van de teksten

Zone Nummer en/of Zone Naam

Het object weet in welke ruimte het is geplaatst en kan deze informatie laten zien in dit object. Kies bij *Inhoud Regel 1* of *Inhoud Regel 2* de optie *Zone Naam*, *Zone Nummer*, of een combinatie van beide.

Deze optie werkt als er aan twee voorwaarden wordt voldaan:
  1. Het middelpunt van het object moet zich ín de Zone bevinden. Dit kan worden beïnvloed door de Editable Hotspots (roze hotspot) te bewerken. Tijdens het bewerken verschijnt een cirkel, deze moet ruim binnen de zone vallen:
  2. De waarde van het Zone Nummer en Zone Naam wordt pas overgenomen als het instellingenvenster wordt geopend. Om dit in één keer te doen voor alle objecten, moet de functie 'Run Parameter Script on Placed Library Parts' worden uitgevoerd. Deze functie is terug te vinden in de toolbar 'Edit GDL Library Parts' of je kan deze toevoegen aan je eigen werkomgeving zoals onderaan deze pagina uitgelegd wordt.

Gebruik ID voor tekstinvoer

Als bij Inhoud regel 1 de optie 'Gebruik ID voor tekstinvoer' is gekozen, kan het ID als tekst worden gebruikt. Dit heeft als voordeel, dat de tekst snel via de Info Box kan worden ingevoerd, zonder het instellingsvenster te openen.

De extra optie 'Converteer nummer naar letters' maakt het mogelijk de cijfers uit het ID om te zetten naar letters. Daarmee wordt bijvoorbeeld het ID “Object 01” vervangen door “Object A” en de volgende object dat wordt geplaatst krijgt automatisch de tekst “Object B”.
Idea
Er is ook een op zichzelf staand 2D object dat bovenstaande opties heeft: "2D Tekst KM"

Positie

Anker en uitlijning

Er kan worden gekozen voor een anker Links, Midden en Rechts. Dit punt blijft bij wijziging van de breedte altijd op dezelfde plek staan. Het anker geeft in eerste instantie ook de uitlijning aan. Echter kan er voor verschillende effecten worden gekozen als het object wordt gespiegeld.

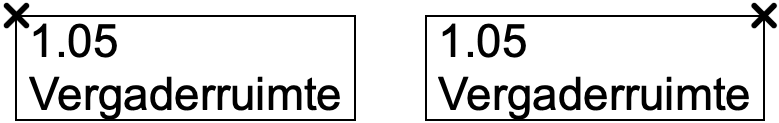

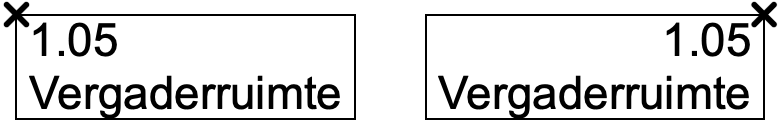

(hieronder het voorbeeld voor anker 'Links', waarbij de linker afbeelding niet is gespiegeld, de rechterafbeelding is wel gespiegeld, het dikke kruisje geeft het ankerpunt aan)

Wissel uitlijning bij spiegelen - Uit:


Wissel uitlijning bij spiegelen - Uit:


Als bij Inhoud regel 1 de optie "Zone Nummer en Zone Naam" is gekozen, kan de volgorde van naam en nummer worden omgewisseld:

Wissel zone en nummer bij spiegelen - Uit:


Wissel zone en nummer bij spiegelen - Aan:


Keer naar camera

Met deze optie draait het bord zich in altijd naar de positie van de 3D camera.

Als in het 3D wordt bewogen, past de oriëntatie zich niet meteen aan. Dit kan geforceerd met het menu View > Refresh > Rebuild of het rechtermuisknop menu in 3D

Teksten in 2D weergaven

De teksten uit dit object kunnen in 2D weergave worden getoond door het label "Object label KM' aan het object te koppelen. In dit Label kan bij Inhoud label "Tekst(en) Naambordje" worden gekozen.
Idea
Er is ook een op zichzelf staand object dat teksten in een object kan weergeven: "2D Tekst KM"

Werkomgeving

Het commando 'Run Parameter Script on Placed Library Parts' moet zelf aan een eigen werkomgeving worden toegevoegd. Hieronder de stappen om deze aan het KeyMember menu toe te voegen
  1. Ga naar Options > Work Environment
  2. Kies Command Layout Schemes > Menus

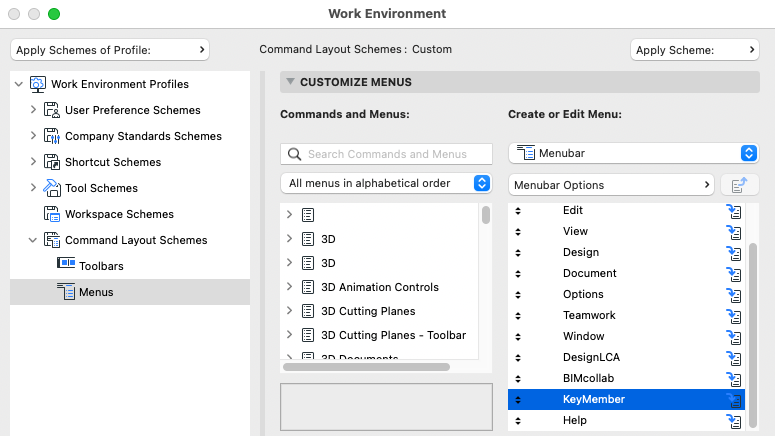

  3. Dubbelklik op KeyMember in de rechterkolom

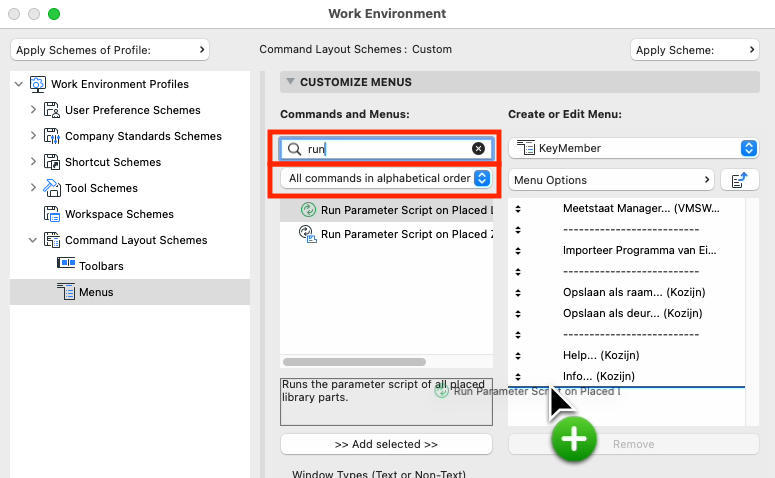

  4. In de middelste kolom kies All Commands in Alphabetical Order

  5. In het zoekveld type "Run Parameter Script on Placed Library Parts" of een deel ervan
  6. Selecteer het commando en sleep het naar het nieuwe menu of kies onderaan de optie >>>Add Selected>>>

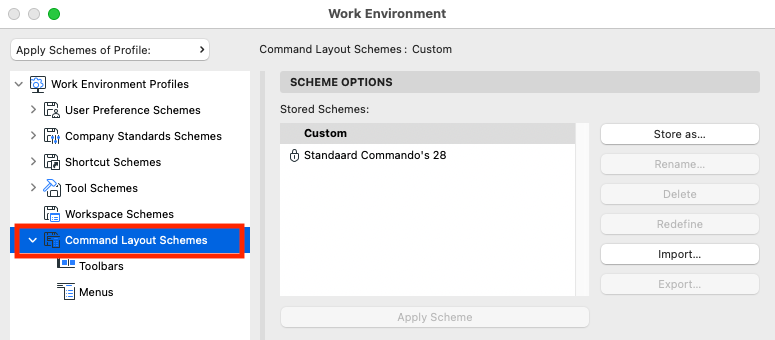

  7. Kies de Command Layout Schemes en sla het Menu (en tegelijkertijd de Toolbars) op

  8. Sluit de Work Environment
  9. Roep het commando op via het menu KeyMember > Run Parameter Script on Placed Library Parts
