Openingen en sparingen

Openingen en sparingen

Het opening-gereedschap bestaat sinds Archicad 23 en biedt een workflow voor integraal uitwisselen van en werken aan openingen en sparingen. Het geeft uitgebreidere mogelijkheden om openingen in een model te modelleren.
Vanaf Archicad 25 kunnen er naast de ronde en rechthoekige ook polygonale openingen gemaakt worden (zie uitleg onderaan dit artikel). De basisprincipes zoals in onderstaande video zijn nog steeds van toepassing.
Vanaf Archicad 28 kunnen er ook openingen gemaakt worden in daken.
In de upgradecursus archicad 28 wordt er nader op ingegaan. (Gratis voor KeyMembers)




Inhoud webinar

Opening

  1. Introductie | 00:00
  2. Technische en Architectonische openingen | 00:43
  3. Plaatsen van opening | 01:27
  4. Opening in meerdere elementen | 02:03
  5. Openingen en losse schillen | 03:02
  6. Oriëntatie | 04:12
  7. Nissen | 05:22
  8. Kokers en liftschachten | 06:29
  9. Leiding doorvoer | 08:33

Weergave openingen

  1. Documentatie | 10:31
  2. Floor Plan Display | 10:38
  3. Symbolische weergave | 12:22
  4. Openingssymbool (GDL) | 14:43
  5. On-Screen View Options | 16:36
  6. Voorbeelden | 17:29

Renovatie openingen

  1. Renovatie | 18:19
Andere toepassingen
  1. Andere toepassingen | 20:01

Polygonale openingen (vanaf Archicad 25)

Het maken van polygonale openingen kan op de volgende manieren:
  1. Direct modelleren
    Stel de vorm in op 'Polygonal'

  2. Bewerken van (bestaande) rechthoekige openingen
    Gebruik hiervoor het Petpalet
  3. Toverstafje
    Voor het overnemen van bestaande vormen
Het plaatsen van openingen is mogelijk in het plattegrondvenster en in 3D. Openingen kunnen geplaatst worden in wanden, vloeren, balken en daken.
Hoewel het plaatsen van openingen in gevels en doorsnedes niet mogelijk is, kunnen openingen in deze vensters wel vervormt en vermenigvuldigd worden.
Om openingen te vervormen zijn er verschillende mogelijkheden:
  1. Selecteer de opening in de plattegrond, gevel, doorsnede of 3D venster
    1. Kies via de Info Box een andere vorm
    2. Klik op een rand of hoekpunt van de opening om het pet palet te openen en kies de gewenste bewerking en pas de vorm grafisch aan

Openingen in daken (vanaf Archicad 28)

Het plaatsen openingen in daken werkt hetzelfde als in andere elementen. Goed om te weten is:

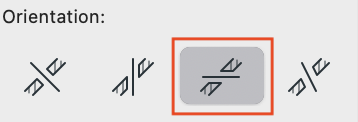

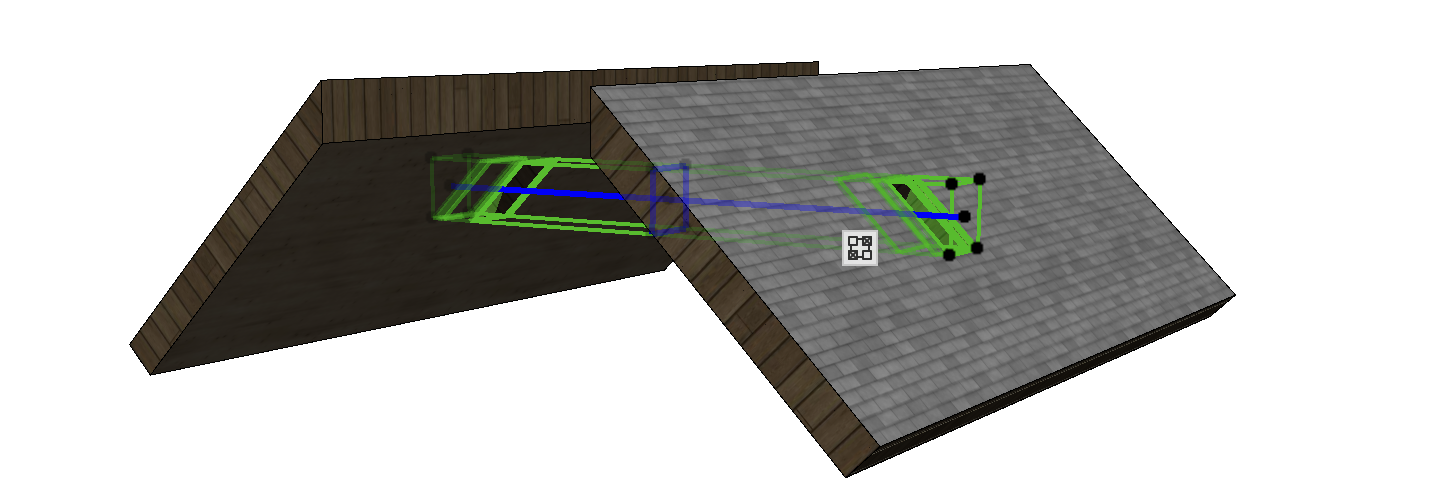

  1. Wanneer een opening in een Multi-Plane Roof geplaatst wordt met horizontale oriëntatie
    en het dak wordt vervolgens gesplitst tot Single-Plane Roofs, dan blijft de opening actief in beide dakvlakken.
