Instellen van verdiepingen

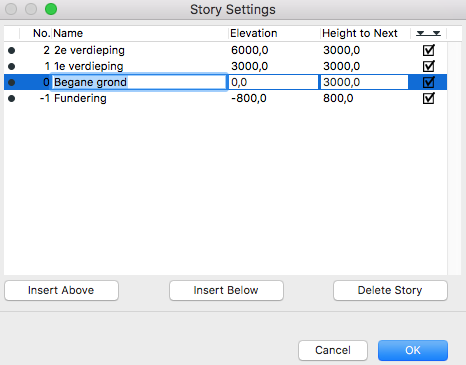

Het opzetten van een 3D gebouwmodel begint met het aanmaken en instellen van de verdiepingen. Ga hiervoor naar het menu Design > Story Settings en voeg met de knoppen ‘Insert Above’ of ‘Insert Below’ het benodigde aantal verdiepingen aan het project toe. Pas vervolgens de verdiepingshoogtes en de benamingen aan.
Wanneer een ontwerp of een bestaand gebouw splitlevel verdiepingen heeft, maken we daar in Archicad geen extra (halve) verdieping voor aan. Lees hiervoor het artikel: Splitlevel en gebouwen met verschillende verdiepingshoogten of kijk op het helpcenter van GRAPHISOFT.
Als later blijkt dat er een verdieping teveel in het project staat kan deze met 'Delete Story' verwijderd worden.
Bij het verwijderen van een verdieping zullen alle 2D en 3D elementen die gelinkt zijn aan deze verdieping( 'Home Story' ) verwijderd worden.
Achter elke verdieping staat een vinkje bij het peilsymbool. Door het vinkje aan of uit te zetten worden de 'Story Level Lines' (peillijnen met hoogtemaat) in doorsneden en gevels getoond of verborgen.
