Oriëntatie van eigen ramen en deuren

Oriëntatie van eigen ramen en deuren

Zelfgemaakte ramen en deuren met de Ramen en Deuren add-on (Archicad 27 en ouder) geven niet automatisch de juiste draairichting aan. Gebruik een van de onderstaande methoden om dit zelf juist in te stellen.

Handmatig aangeven

  1. Open de instellingen van het raam of de deur en scroll naar beneden.
  2. Vul bij Custom Settings > All Parameters > Parameters Stuklijsten > Deur oriëntatie (of Orientatie raam) de gewenste draairichting in
De handeling moet worden herhaald als het element wordt gespiegeld.
De handeling werkt niet bij het gebruik van gespiegelde Modules.

Script aanpassen

Deze methode is iets ingewikkelder, maar als het element later nog wordt gespiegeld of in een gespiegelde Module wordt gebruikt, zal de oriëntatie zich automatisch aanpassen.
  1. Selecteer de deur of het raam in de plattegrond
  2. Kies File > Libraries and Objects > Open Object
  3. Klik aan de linkerzijde op 'Master' (Het Master Script) en plak helemaal bovenaan de onderstaande regels:
IF gs_list_orientationDef_m = 0  THEN ! Automatisch
IF SYMB_MIRRORED THEN
PARAMETERS ac_OpeningSide = "R"
ac_OpeningSide = "R"
ELSE
PARAMETERS ac_OpeningSide = "L"
ac_OpeningSide = "L"
ENDIF
ELSE
IF gs_list_orientationDef_m = 2  THEN ! Omgekeerd
IF SYMB_MIRRORED THEN
PARAMETERS ac_OpeningSide = "L"
ac_OpeningSide = "L"
ELSE
PARAMETERS ac_OpeningSide = "R"
ac_OpeningSide = "R"
ENDIF
ELSE ! Eigen

ENDIF
ENDIF

! orientatie
VALUES{2} "gs_list_orientationDef_m" 0, `Automatisch`,
2, `Omgekeerd`,
1, `Eigen`

Dat zal er als volgt uitzien:

  1. Sla het Object op (File > Save, of CMD/CTRL + S) en open daarna de normale Selection Settings van het element.
  2. Scroll naar beneden en constateer dat de parameter Definitie deur oriëntatie nu kan worden gekozen. Kies afhankelijk van de gewenste oriëntatie Automatisch of Omgekeerd.

Script aanpassen - aanvulling voor eigen ramen

Ook zelfgemaakte ramen kun je middels dezelfde procedure van een draairichting voorzien. Daarvoor moet eerst een parameter worden aangemaakt:
  1. Selecteer het raam in de plattegrond
  2. Kies het menu File > Libraries and Objects > Open Object
  3. Open aan de linkerzijde de 'Parameters'
  4. Maak een nieuwe parameter aan met de knop New. Je bepaalt zelf waar in de lijst deze parameter te staan komt.

  5. Geef deze als Variable "gs_list_orientationDef_m" (zonder aanhalingstekens)
  6. Maak deze van het type Integer
  7. Geef deze als Name "Definitie raam oriëntatie"
  8. Volg nu verder de stappen van Script aanpassen hierboven
  9. Sla het Object op (File > Save, of CMD/CTRL + S)

Uitwisseling naar IFC

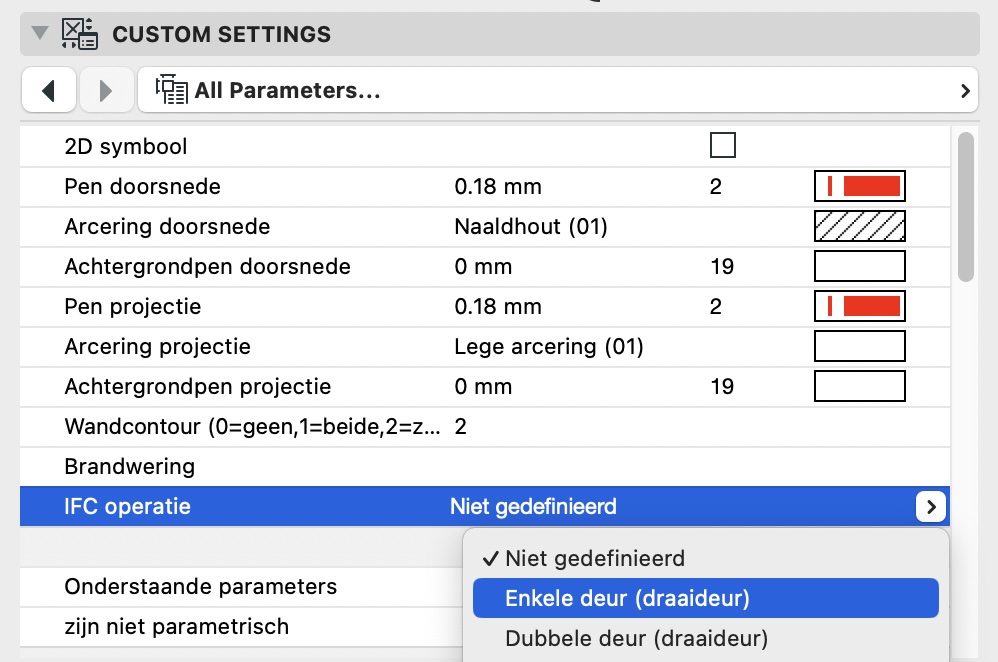

Als de oriëntatie met één van deze methode is ingevuld kan de oriëntatie ook in IFC worden getoond. Een voorwaarde hiervoor is dat de IFC operatie in de instellingen van het raam/de deur juist is ingevuld.

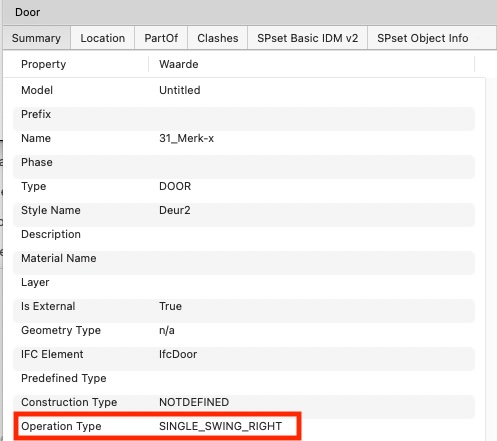

Voorbeeld in BIMCollab van een deur waarin het woord RIGHT (of LEFT) voorkomt achter het Operation Type

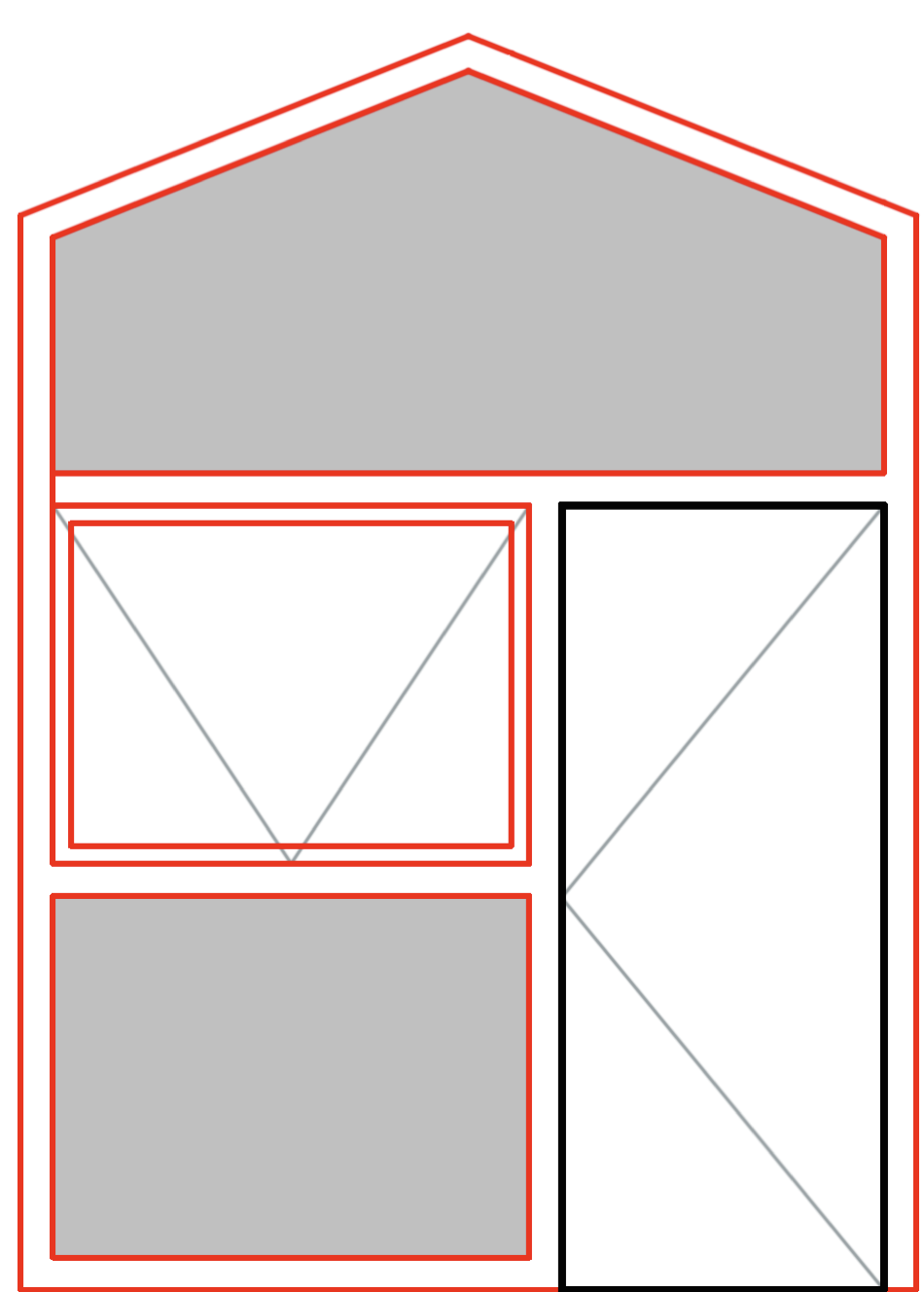

De oriëntatie die in IFC wordt getoond kan soms verschillen met de oriëntatie die in het element is gekozen (handmatig of automatisch). De oriëntatie in IFC kan níet worden aangepast. Modelleer daarom de deur áltijd als rechtsdraaiende deur:
