Presenteren van het Archicad model

Presenteren van het Archicad model

Het BIM model is de bron voor alle documentatie van het project. Van dit model kunnen een plattegrond, een gevel of een doorsnede, een 3D perspectief en een 3D rendering getoond worden. In onderstaand artikel leggen we de beginselen uit. De afbeeldingen zijn afkomstig uit het Archicad Demo model. Zie voor de download van het model het artikel over het Archicad Demo model.

Gevelaanzichten en Doorsnedes

In de gereedschappenbalk kan voor een aanzicht of doorsnede worden gekozen. Deze kan eenvoudig als een lijn in het plattegrondvenster worden getekend.


  1. Kies het aanzicht- of doorsnede gereedschap
  2. Klik in de plattegrond het beginpunt en het eindpunt om het bereik van de doorsnede of aanzicht te begrenzen
  3. Bepaal met oogcursor die verschijnt de kijkrichting
  4. Ga naar de navigator > projectmap, zoek naar elevations/ sections en dubbelklik op het nieuw aanzicht/ doorsnede

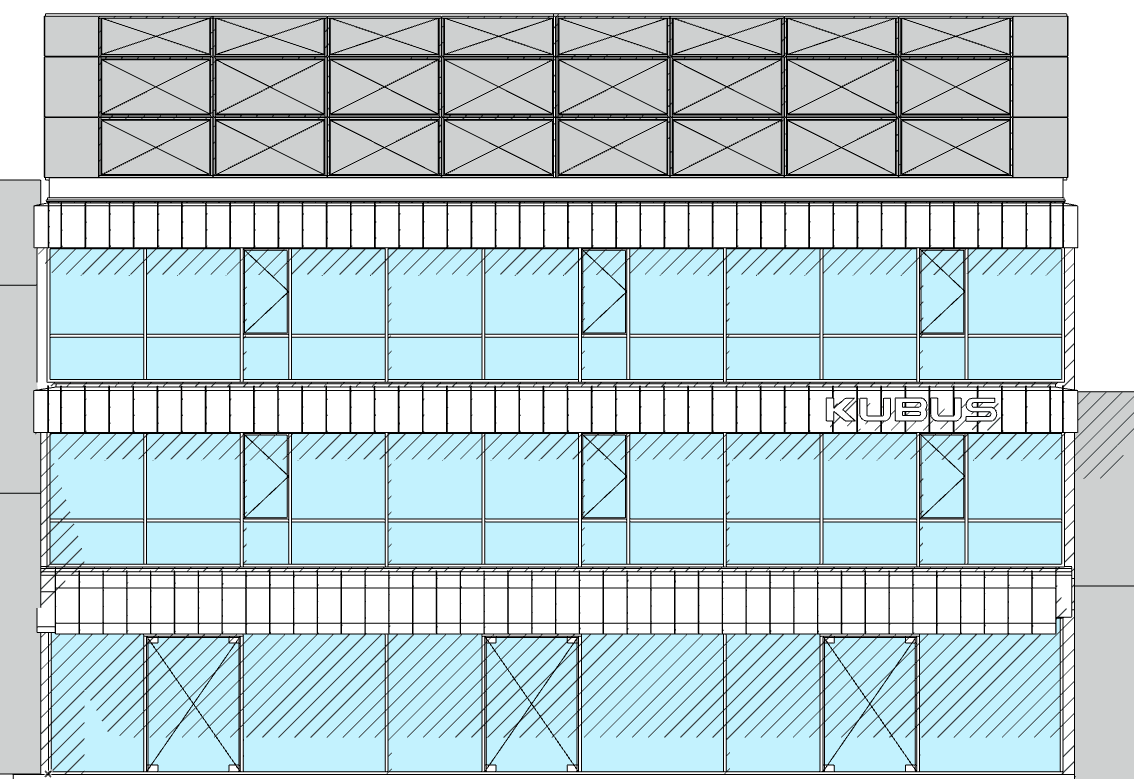

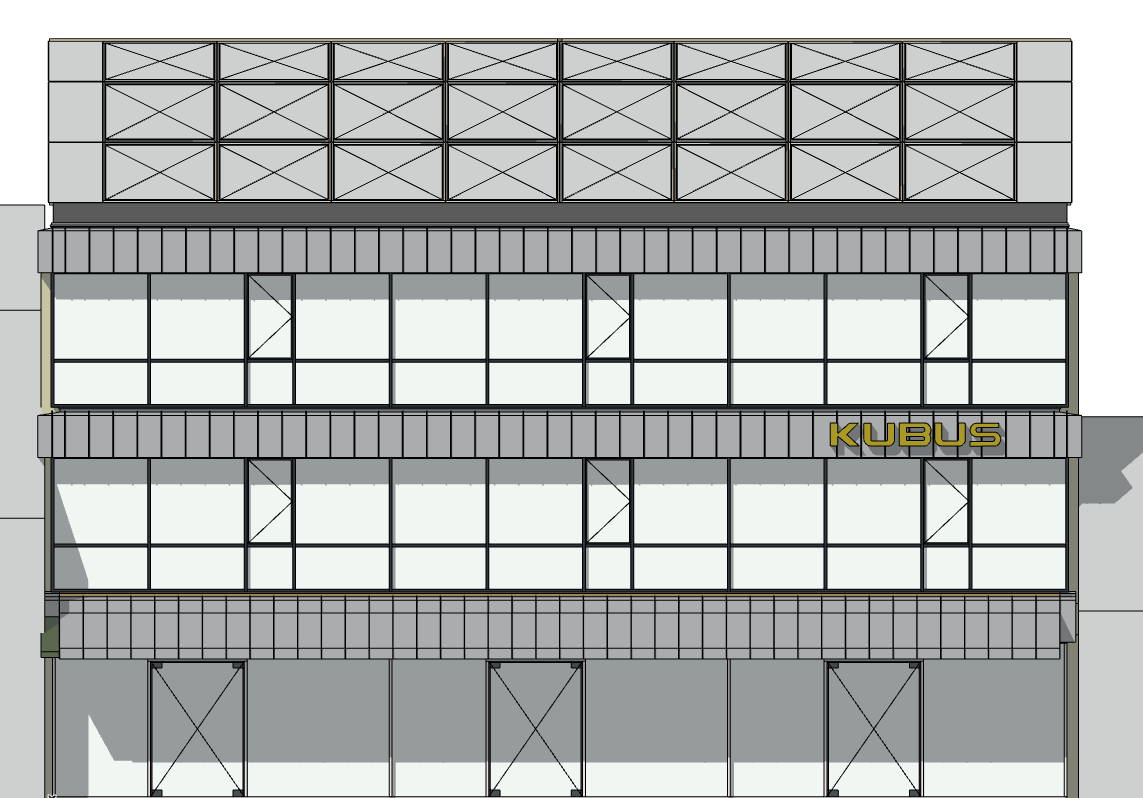

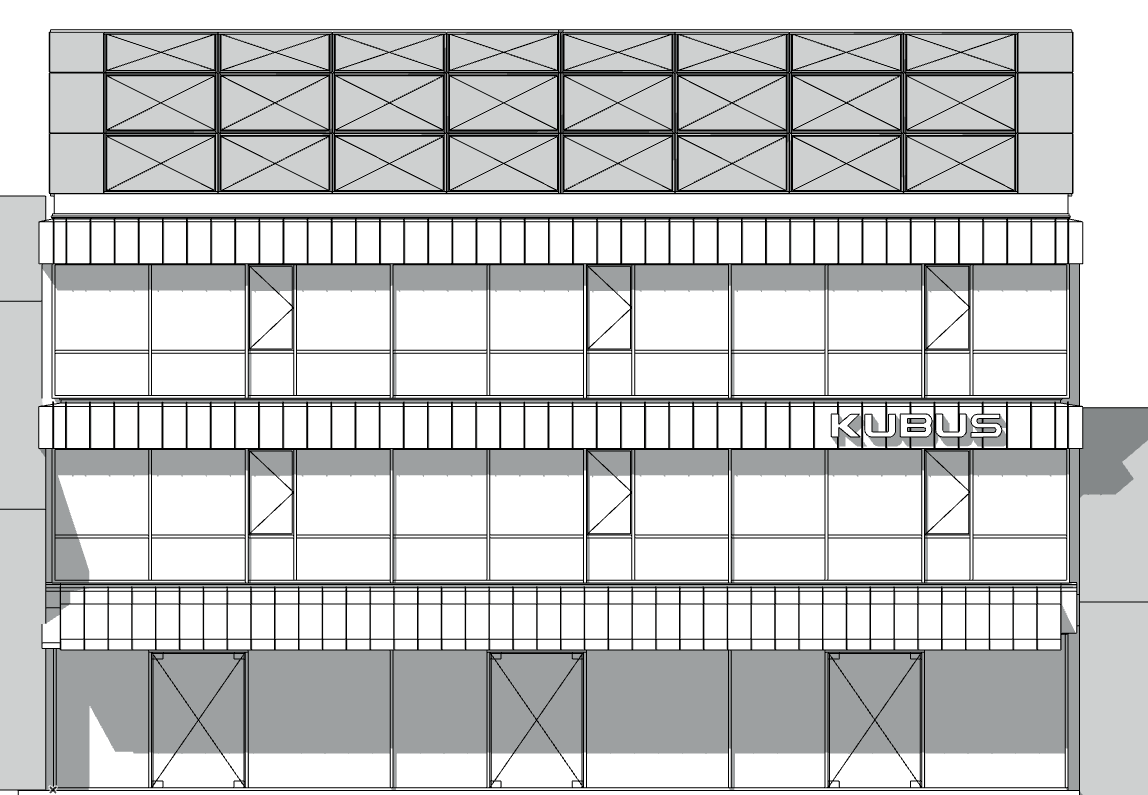

Het aanzicht of doorsnede kan op diverse manieren worden ingesteld (zie voorbeelden):





3D weergave

Het 3D venster kan op verschillende manieren worden ingesteld. Van lijntekening tot render weergave.
  1. Open het 3D venster door op het tabblad te klikken

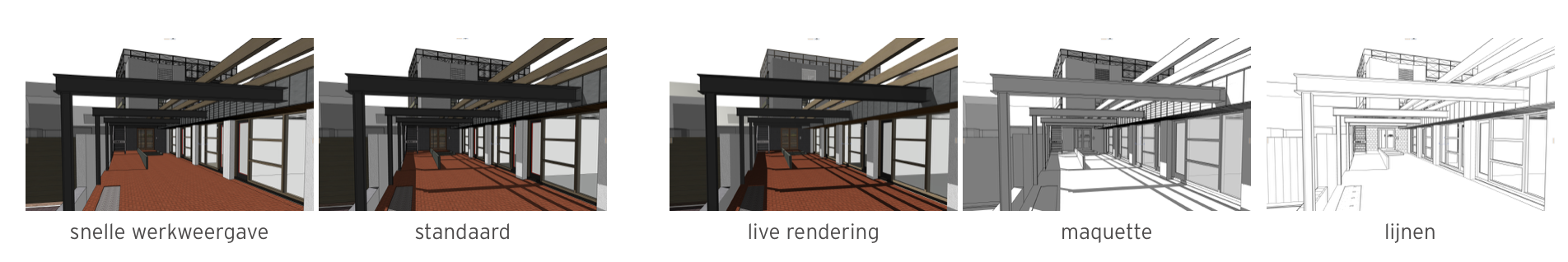

  2. Ga in de menubalk naar View > 3D View Options > 3D styles en kies een van de aanwezige presets
Let op: onderstaande voorbeelden komen uit het Archicad demo model en gebruikte Presets voor de 3D styles zijn hier ook in terug te vinden.

Archicad Renderingen

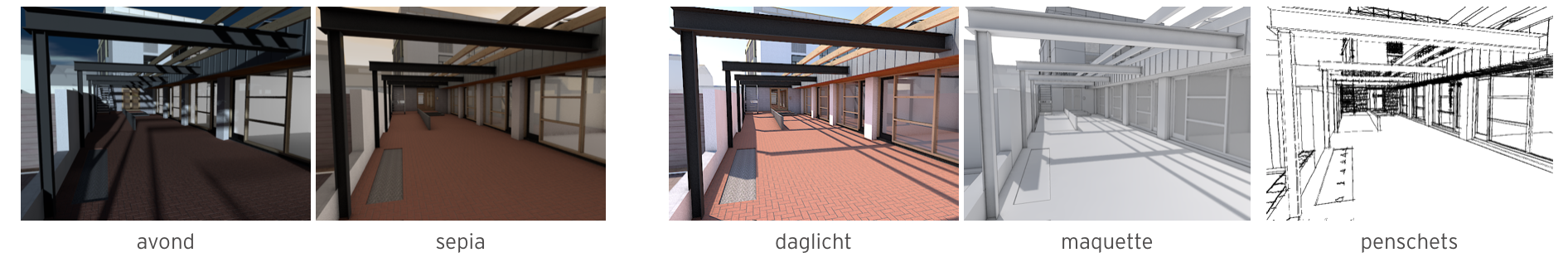

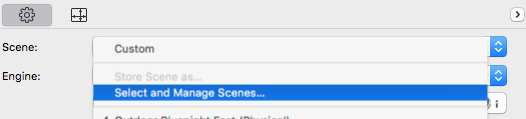

Archicad heeft een ingebouwde Render Engine om afbeeldingen te renderen van schetsrender tot realistische renders. Ga naar Document > Creative Imaging > Photo Render Settings. Maak een keuze uit de vooringestelde renderinstellingen door te klikken op Scene en dan de keuze te maken voor Select and Manage Scenes. Kies één van deze render instellingen.



Allereerst kan een preview gemaakt worden door boven in het venster te klikken. Indien goedgekeurd, kan onderaan op het fototoestel worden geklikt. Terwijl de render berekend wordt, kan in het model verder worden gewerkt. Met de overblijvende rekencapaciteit wordt op de achtergrond de redering gemaakt.


Creatieve voorbeelden van presentaties

Een render is niet de enige mogelijkheid om een 3D weergave model te presenteren. Vaak is de 3D navigatie weergave kan direct worden gebruikt op een Layout. Soms kan een combinatie van een 3D Document met schetslijnen en 3D een verrassend effect geven. De Cinerender Scene 'Maquette met outline' geeft ook een fraaie weergave.


Animaties en BIMx

Archicad kan camera's met elkaar verbinden, zodat er een pad ontstaat. Dat pad kan in dezelfde kwaliteit als een enkele afbeelding gerenderd worden. Zo ontstaat er een animatie. Ook kan het model geëxporteerd worden als een BIMx model. Dat geeft de eindgebruiker de mogelijkheid om vrij door het model te lopen en het ontwerp vanuit alle invalshoeken te bekijken. Lees in het artikel
