Trap met schuin onderkwart

Trap met schuin onderkwart

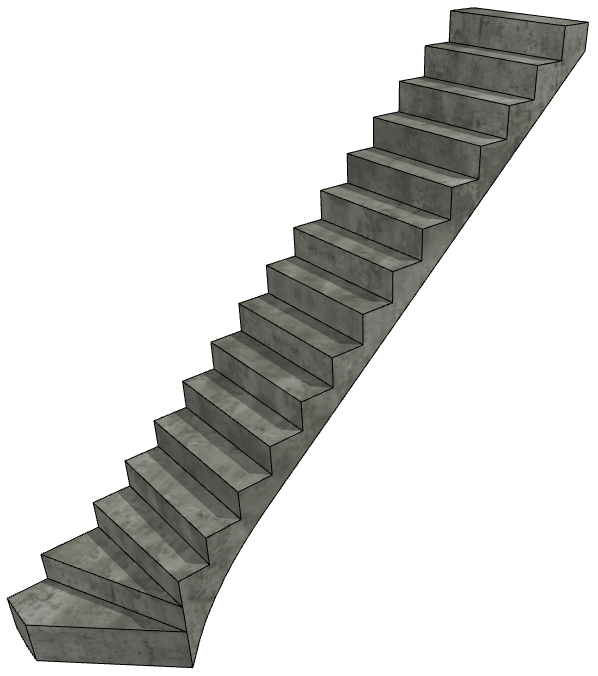

Een trap met een schuin onderkwart of waarbij de eerste trede onder een hoek staat, kan gemaakt worden door de trap te beginnen met gebogen lijn en naderhand de buitencontour aan te passen.

Stappenplan

  1. Stel de trap in op de gewenste breedte en op verdreven hoeken. Stel ook de gewenste offset ten opzichte van de zijkant in.
  2. Teken de trap en begin met de optie By Centerpoint. Geef de juiste starthoek op en geef als afstand de lengte ten opzichte van het hart van de cirkel. In de meeste gevallen is dit hetzelfde als de breedte van de trap.

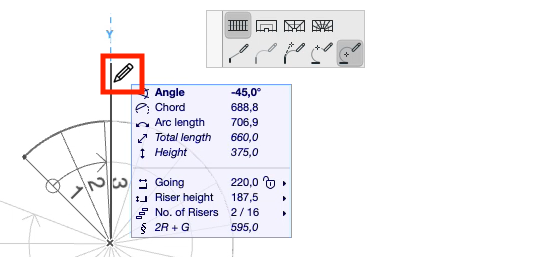

  3. Maak het cirkelfragment door op de juiste plek 2x (!) de Shift toets in te drukken zodat het icoon van potlood met streepje te zien is. Of vul numeriek de juiste hoek in.
  4. Teken de trap af met een recht segment.

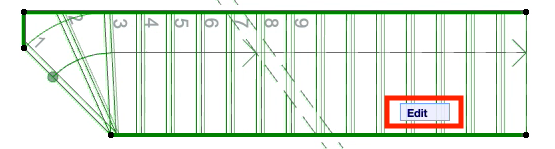

  5. Selecteer de trap na plaatsing op de rand en kies de knop Edit. Pas de buitencontour naar wens aan.
De trap kan nog verder naar wens worden gemaakt. Bekijk de upgrade video van Archicad 21 en het artikel over de Nederlandse Woningbouwtrap

Video
