Zie voor een korte introductie van de Nederlandse woningbouwtrap in Archicad de opname van het online  Archicafé : Wat kan ik met de Keymember Editie?.

Op het tijdstip 12:03 komt dit aan bod. Vergeet naast het kijken van de opname ook niet het bijbehorende demonstratie bestand te downloaden.

Voorbeeldmodellen

1. Archicad 21

2. Archicad 22

3. Archicad 23

4. Archicad 24


Mocht het bestand geopend zijn in bijvoorbeeld Archicad 23, er in gewerkt zijn en moet het erna gebruikt worden in bijvoorbeeld 24, zie dan voor het omzetten van bestanden/projecten naar een volgende versie van Archicad het artikel:  Een bestaand project of template omzetten naar Archicad 24.

Niveau van uitwerking

1. VO-fase Tijdsindicatie
   De trap kan geplaatst worden met de juiste afmetingen. De plattegrondweergave is redelijk, de 3D weergave is nog niet helemaal goed. Er kan gekozen worden om de trap in schematische weergave te tonen (MVOC).

   Volg de stappen in dit artikel tot en met 'Plaatsing' en pas de treden van de trap eventueel in 2D aan met de Edit Mode.
2. DO-fase Tijdsindicatie
   De trapboom en de weltrede worden gecorrigeerd en een trapkolom kan worden toegevoegd. Met een Solid Element Operation wordt de trapboom afgeknipt. De treden sluiten niet naadloos aan de kolom aan.
   Volg de stappen in dit artikel tot en met 'Trapbomen', sla de stappen voor het het aanpassen van het contour van de trap om naadloos aan te sluiten op de kolom eventueel over.
3. UO-fase Tijdsindicatie
   De verdreven treden en stootborden kunnen individueel worden aangepast.
   Volg alle stappen in het artikel.

Instellingen

Basisinstellingen

Open voor het instellen van de basis de Settings van het trap gereedschap   en stel het dan de trap als volgt in:

1. Kies om de trap te laten eindigen met een stootbord: End with Riser (1). Deze optie zorgt ervoor dat de laatste trede niet zichtbaar is. De laatst zichtbare trede kan dan zo worden ingesteld dat deze een weltrede maakt.


2. In het geval van een rechte eerste trede, kies voor Start with Tread (2).

   Moet de eerste trede gedraaid worden, dan kan met een riser (optrede) worden begonnen.


3. Stel de breedte van de trap op een minimale maat in (3). Na het tekenen kan de trap breder worden gemaakt tot de maximale maat. Daarna kan ook nog de contour van de trap worden bijgewerkt of de individuele treden.

4. Stel de aantrede in het tabblad Geometry and Positioning onder Going in op een vaste waarde van 220mm (4). Bij kleinere aantreden moet Rules & Standards (5) eerst worden bijgewerkt.


Verdrijving

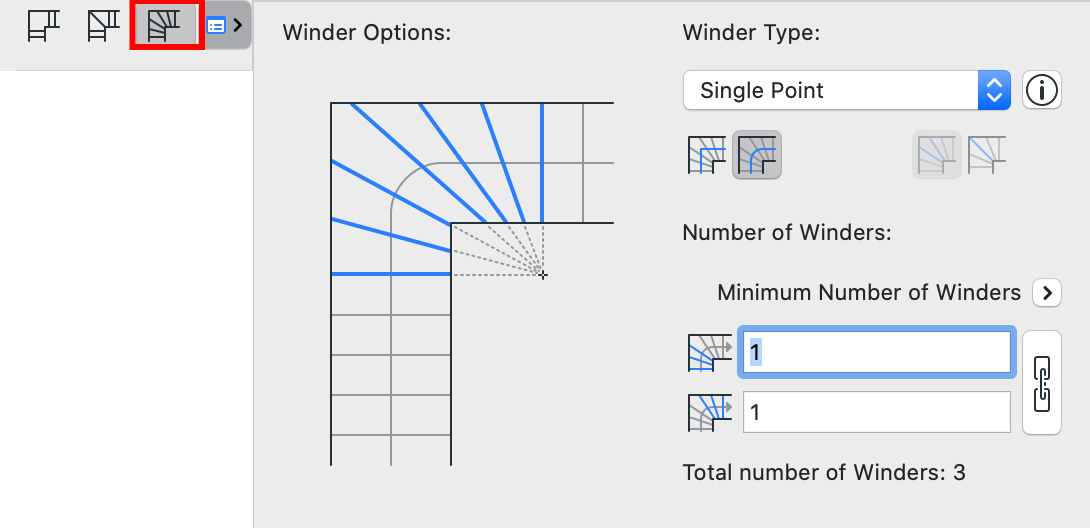

Kies als verdrijving Winder with Equal Goings > Single Point.

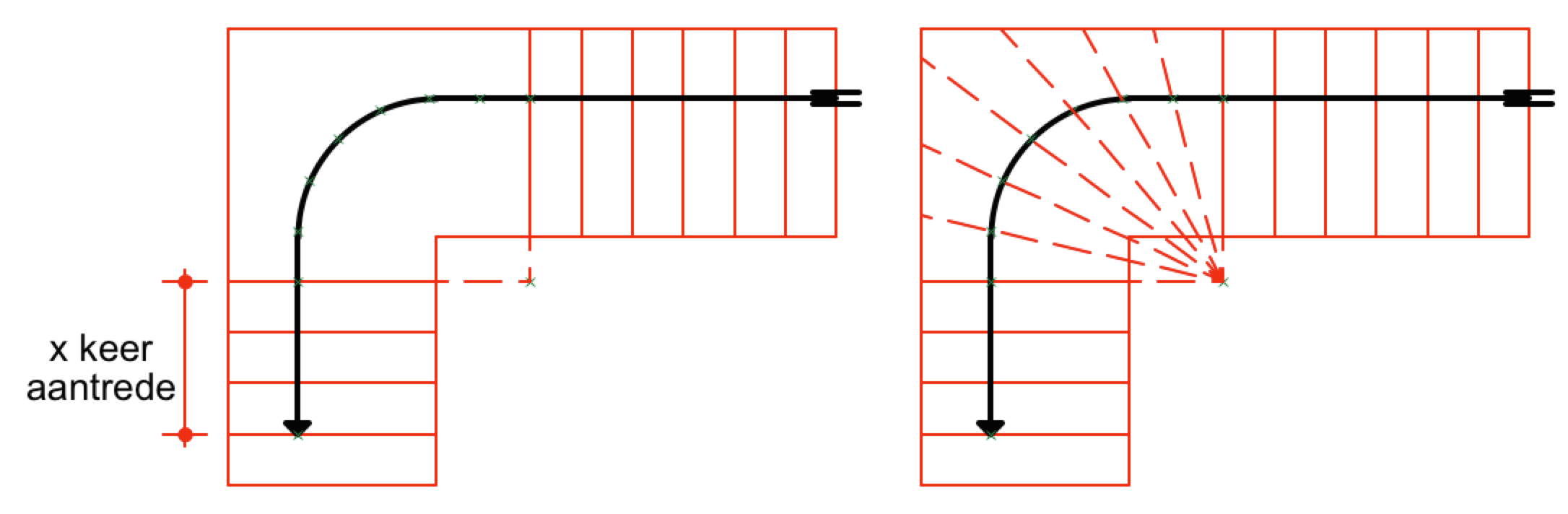

Deze verdrijving heeft de gelijke aantrede als uitgangspunt. Dat wil zeggen dat de looplijn per trede exact dezelfde lengte krijgt.

1. De eerste en laatste trede van het kwart die niet verdrijven zijn, worden met elkaar gekruist

2. Vanuit dat snijpunt worden de treden geconstrueerd


Andere verdrijvingstypen uit de Winder with Equal Going geven weliswaar een beter beeld, echter daarbij is een dwingende randvoorwaarde dat er een trede exact op de kniklijn moet zitten (met de rand of met het midden van de trede) en dat dan niet de gewenste lengte en breedte afmetingen kunnen worden gemodelleerd.

Looplijn

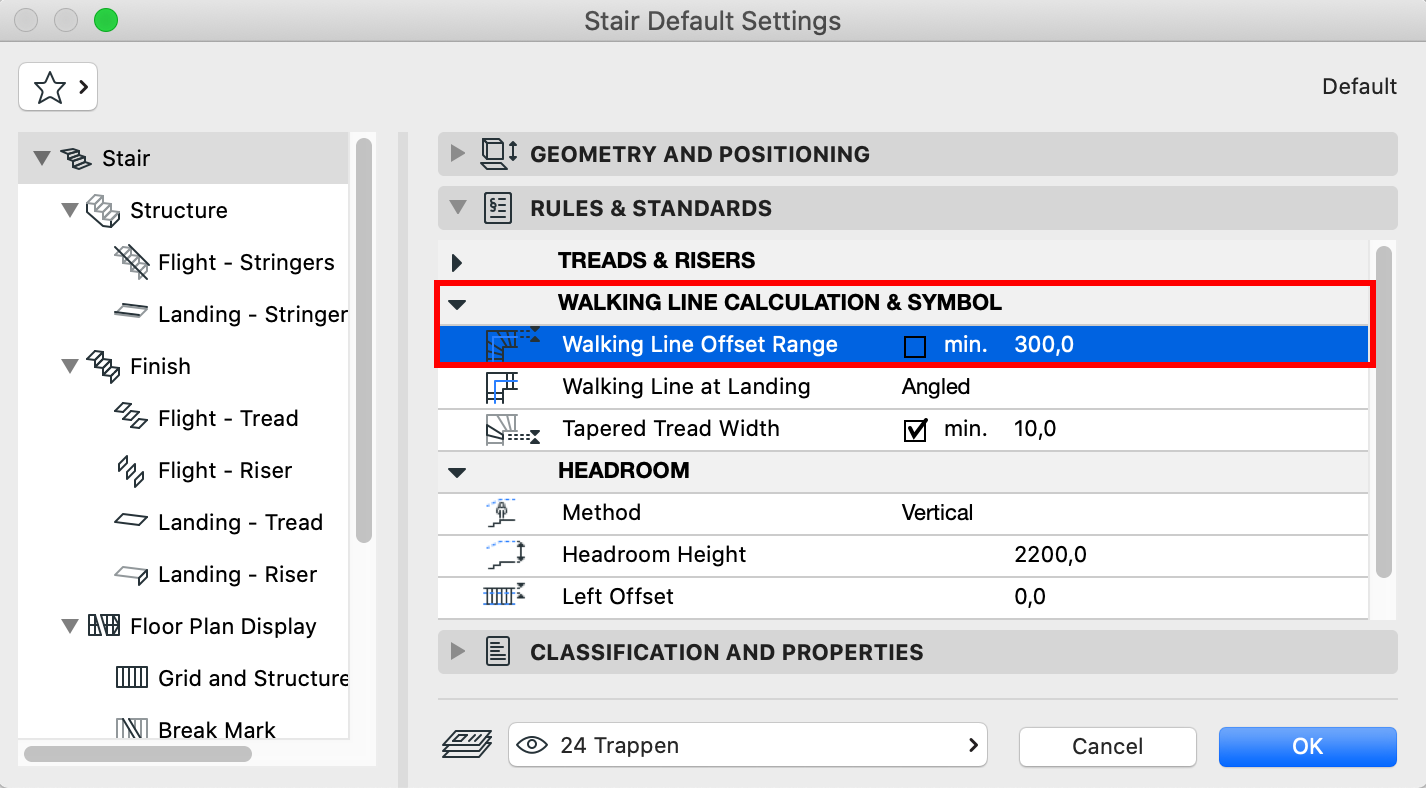

Het is daarbij noodzakelijk om de minimale offset kleiner te kunnen maken dan 300. Stel dit in onder Rules and Standards > Walking Line Calculation & Symbol > Walking Line Offset Range (1).

Plaatsing

Tekenmethode

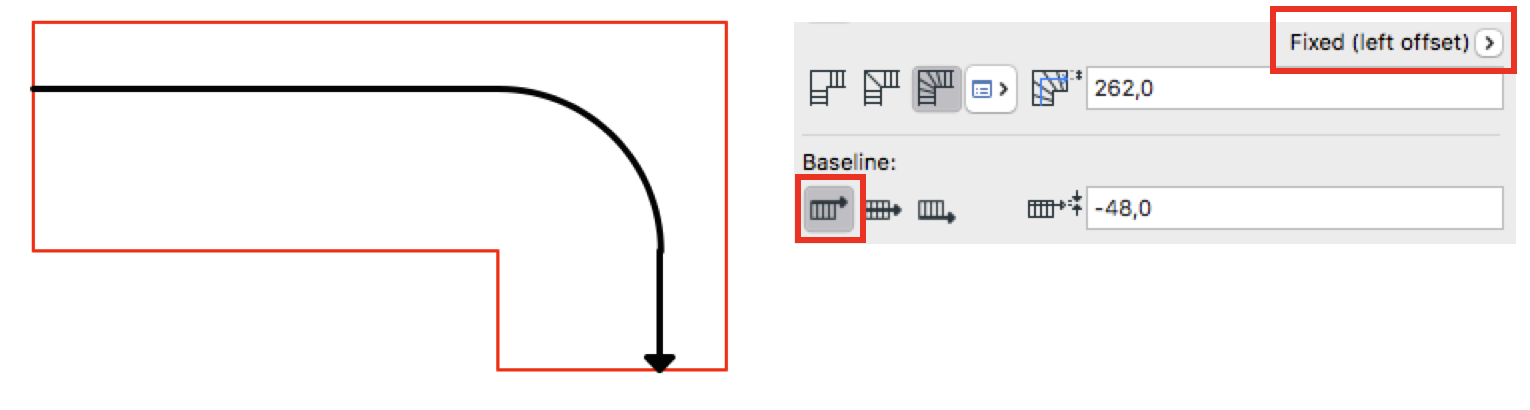

1. Kies voor een trap die rechtsaf naar boven gaat voor de 1e positie Baseline en met een Offset van de looplijn links:

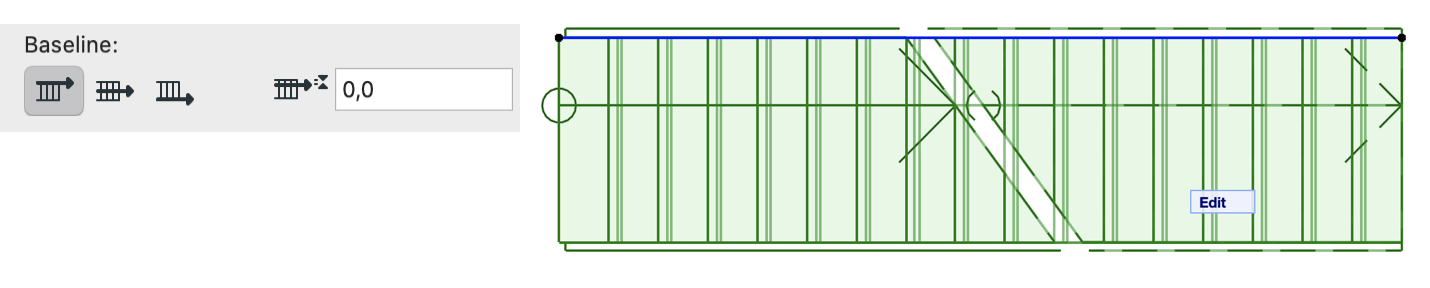

1. Voor een trap die linksaf naar boven gaat kies voor de 3e positie Baseline met een Offset van de looplijn rechts:


1. Kies hiervoor in de Infobox onder Input Method Downward:

   Er wordt nu begonnen met voorkant van de bovenste trede.
2. Plaats het eerste punt op 5cm (breedte weltrede) buiten de rand van het trapgat.
   Dankzij de offset kan de contour van het trapgat worden gevolgd.

Trapbomen

1. Selecteer de betreffende trap
   Of stel dit in voordat de trap getekend wordt

2. Open de Settings van het trapgereedschap, ga naar het onderdeel Structure en kies bij Flight Structures voor Stringers Only


3. Vink achter 'Add Stringers:' de Stringers aan 1 zijde uit, net wat de binnenkant is

4. Klik op OK, het is aangepast voor de betreffende trap
    Of start met tekenen van de trap


5. Plaats vervolgens met het objectgereedschap het object 'Trapkolom met trapbomen XX KM' uit de KeyMember bibliotheek (24 Trappen en hellingen > 3D trappen).

   Dit object bevat een staande kolom en optioneel 1 of 2 trapbomen.

6. Configureer het object verder naar wens

7. Maak na plaatsing (tijdelijke) aanzichten aan om het object met de Editable Hotspots (roze puntjes) aan de trap aan te passen:

   Of pas het object aan in 3D:

8. Pas vervolgens in de plattegrond de contouren van de trap aan naar de gewenste breedten
   Het is soms nodig om een extra punt aan de contouren toe te voegen.


1. Selecteer de trap

2. Open de Settings van het trapgereedschap, ga naar het onderdeel Structure en vervolgens naar Flight - Stringers.

3. Kies onder het tabblad Support Connections bij Flight-Start: voor Vertical Cut.
   Vul eventueel achter dx: een waarde in om ervoor te zorgen dat de trapboom voor de voorkant van de onderste trede uitkomt.


1. Modelleer een element dat de bovenste en onderste punten van de bomen af kan snijden.

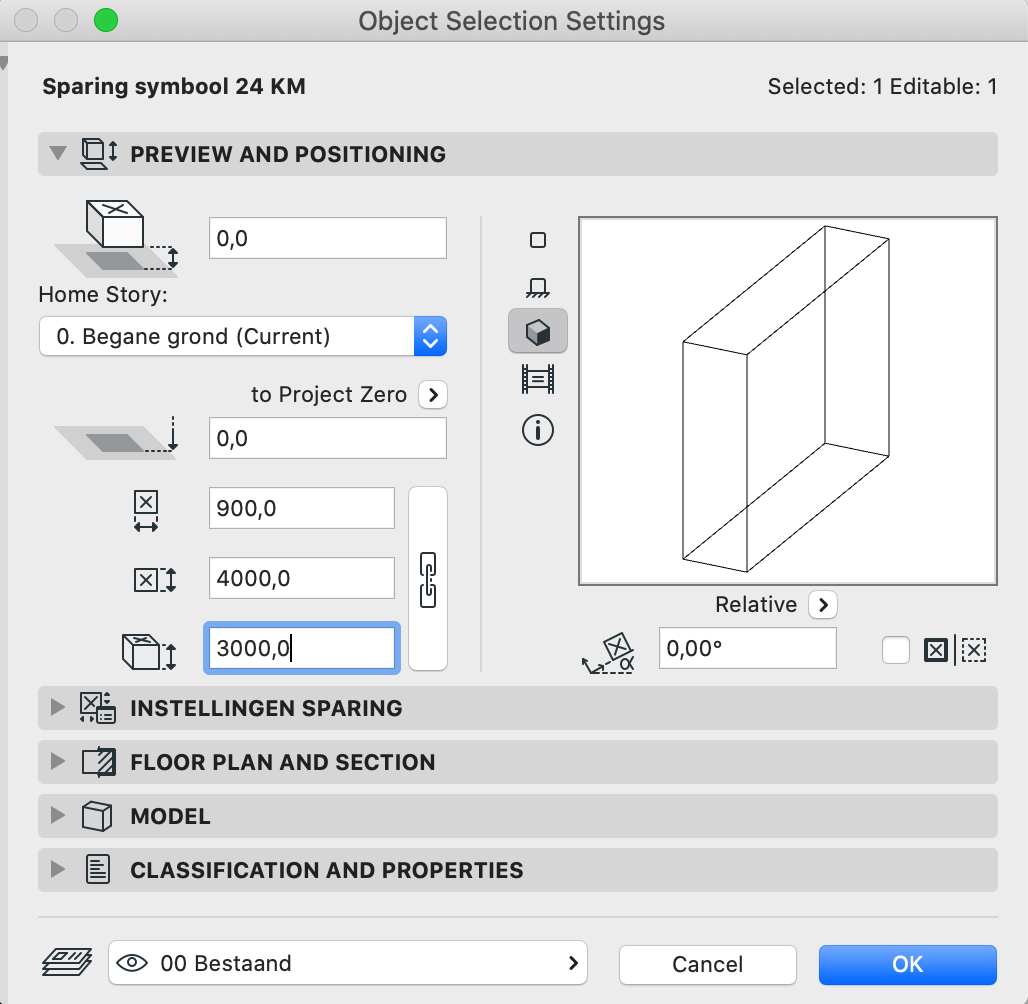

   Gebruik hiervoor bijvoorbeeld het object Sparing symbool XX KM en pas de afmetingen van het object aan, aan de afmetingen van het gehele trapgat.





   Of modelleer dit element met het Morph-gereedschap.

2. Selecteer de trap en kies deze als target en het andere element de operator

3. Kies als actie Intersection


Weltrede

1. Selecteer de trap

2. Klik op Edit om naar de Edit Modus te gaan


3. Selecteer de voorlaatste trede

4. Open de Settings van deze trede en kies voor het object Trede met extra weltrede XX KM


5. Stel de gewenste overstek in

6. Klik op OK en Sluit de Edit Modus


1. Selecteer de tap

2. Open de Settings

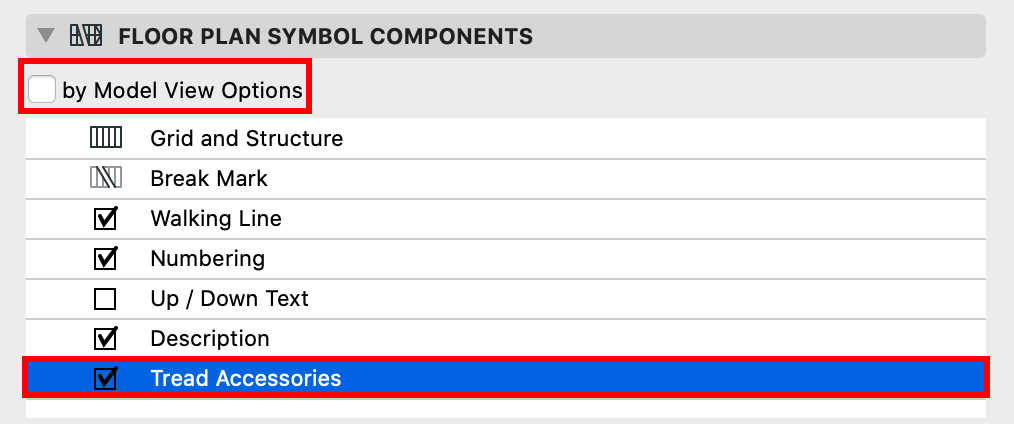

3. Ga naar het onderdeel Floor Plan Display en vink Tread Accessoires aan

4. Klik op OK om de Settings te sluiten

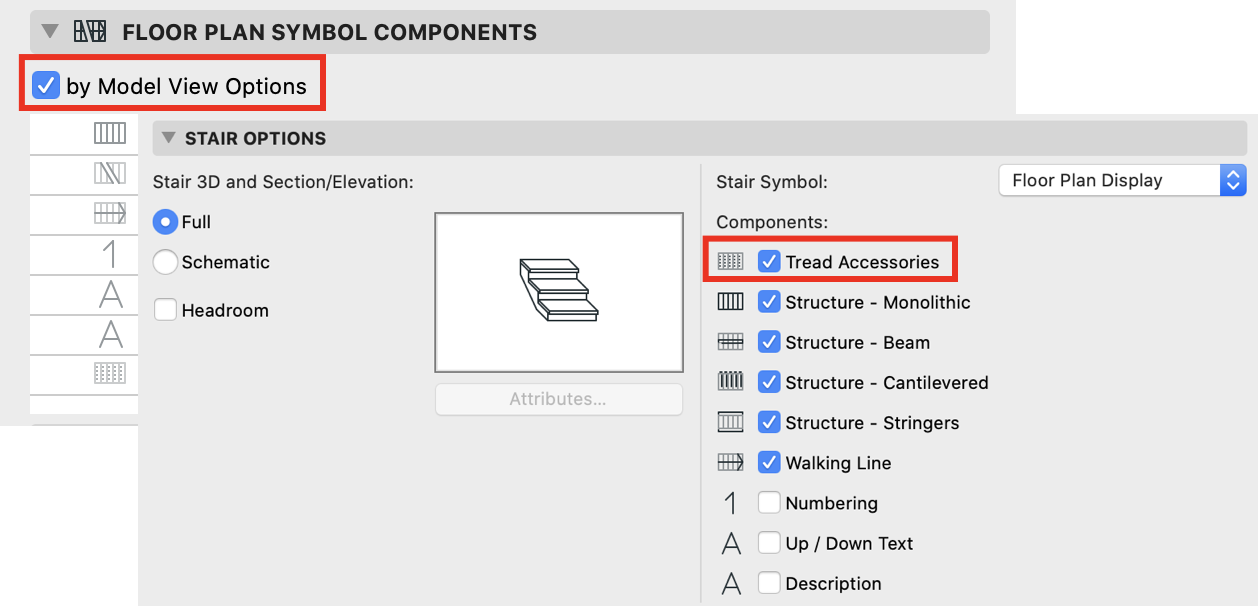

1. Ga naar Document > Model > Model View Options.
   De op dat moment actieve Model View Option is aan de linkerkant geselecteerd, mocht het ingesteld moeten worden voor een andere Model View Option selecteer deze dan.
2. Ga naar Stair Options

3. Vink de Tread Accessories aan

4. Klik op Ok om de betreffende instelling op te slaan bij de geselecteerde Model View Option

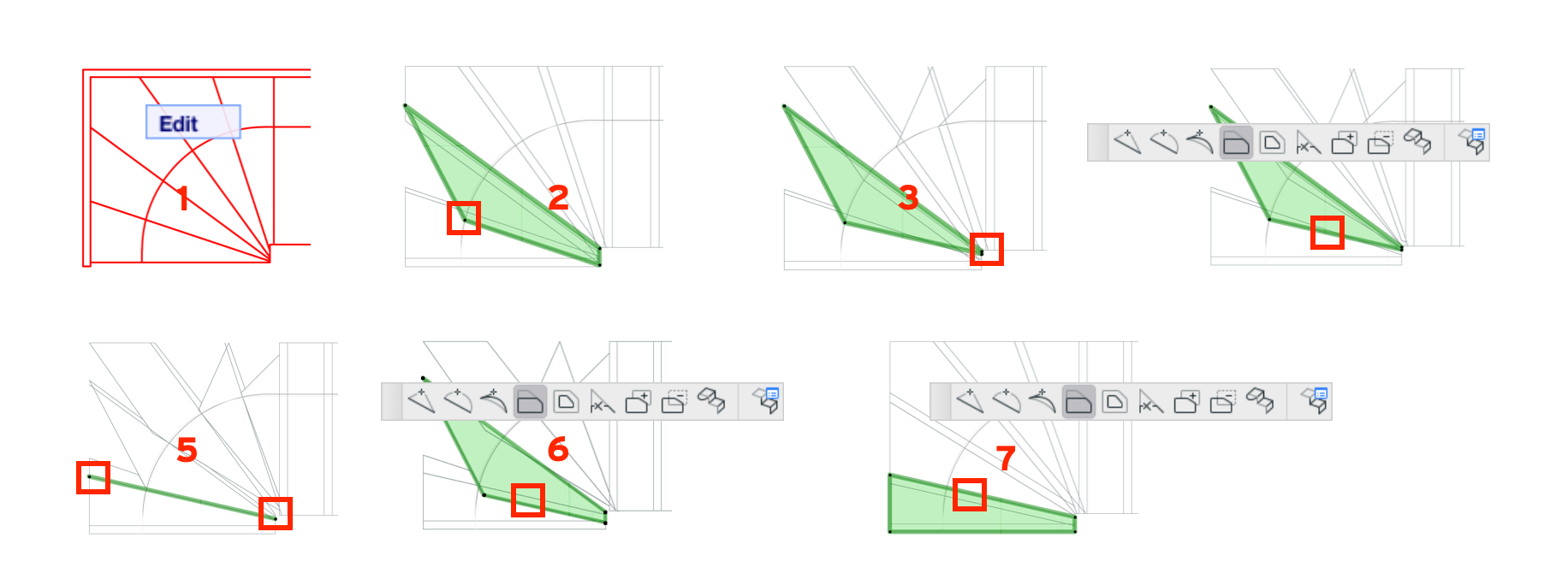

Begin met de onderste trede. Herhaal de handeling voor de volgende trede na iedere deelstap, voordat de volgende deelstap wordt uitgevoerd.

1. Open in de plattegrond de Edit Mode van de Trap

2. Verplaats het punt van de trede aan de voorzijde en buitenkant naar het kruispunt van de looplijn.
   De looplijn is niet Snapbaar, teken handmatig de looplijn over met een Polyline.

3. Verplaats het punt van de trede aan de voorzijde en binnenkant naar de gewenste positie

4. Voer een offset van de voorzijde uit, zodat de voorzijde op de positie van het stootbord komt

5. Verplaats het stootbord. Selecteer deze door op een eindpunt te klikken. Klik nogmaals op het hoekpunt en verplaats deze naar het tijdelijk hoekpunt van trede. Herhaal het voor de andere zijde. Verleng het stootbord naar de kruising met de buitencontour. De contour van de trede wordt pas zichtbaar als het eindpunt van het stopbord verplaatst wordt.

6. Selecteer de trede en en voer een offset uit ter grootte van de overstek

7. Selecteer de trede en pas de achterzijde aan, zodat de rand aansluit aan het stootbord van de volgende trede
