Varianten maken
Varianten kunnen in Archicad gemakkelijk in een project uitgewerkt worden zonder dat er kopieën van hetzelfde project gemaakt hoeven worden. Dit kan bijvoorbeeld door middel van lagen en lagencombinaties of door modules op verschillende Master Layers te plaatsen. Lees hieronder hoe er varianten aangemaakt kunnen worden en welke werkwijze daarvoor gebruikt wordt.
Lagen en lagencombinaties
Voor de verschillende varianten worden verschillende lagen aangemaakt. Om de juiste weergave gemakkelijk aan en uit te zetten worden hier ook lagencombinaties aangemaakt. Vaak worden bij de varianten extra of dubbel geplaatste wanden gemodelleerd. Doordat deze wanden een verbinding aangaan met andere wanden ziet de weergave van het model er niet uit, zoals gewenst. Om ongewenste verbindingen van elementen te voorkomen kan een laag worden ingesteld met verschillende 'Layer Intersection groepen'. Alleen elementen met het zelfde nummer zullen met elkaar verbonden worden, mits de referentielijnen elkaar raken.
Gebruik maken van hotlinked modules

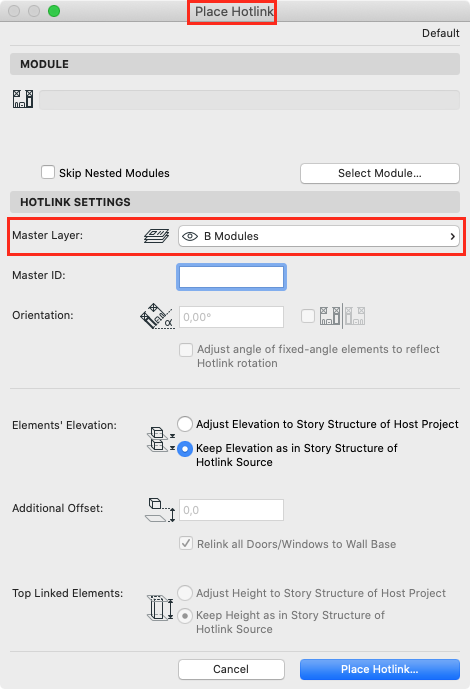

Voor ontwerp varianten kan ook gebruik gemaakt worden van verschillende modules die aan en uit te zetten zijn. Als deze modules op verschillende (master)Layers worden gezet kunnen ze door middel van lagen en eventueel lagencombinaties aan- en uit worden gezet. Denk hierbij ook aan de Layer Intersection Group, zoals hierboven beschreven, zodat er geen verbindingen worden gemaakt bij overlappende elementen.
Model Compare

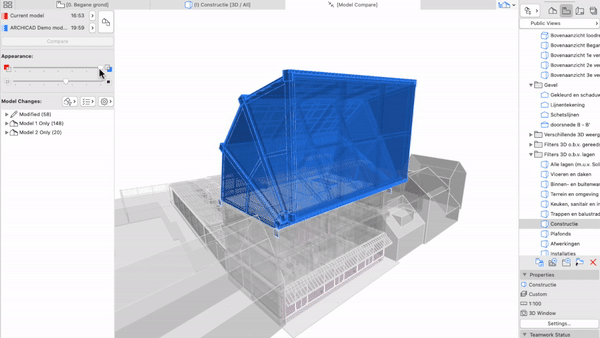

Vanaf Archicad24 is het mogelijk om ontwerp varianten te tonen met de zogenaamde Model Compare feature. Met deze nieuwe feature kunnen verschillende bestanden of varianten binnen hetzelfde model met elkaar worden vergeleken. De wijzigingen tussen de verschillende modellen kunnen direct worden doorgevoerd. Dit kan, zowel in een Teamwork situatie als met Archicad solo projecten.
Lees ook:
- Dit artikel over de standaard modules
- Dit artikel over wandverbindingen in 2D en 3D
- Dit artikel over projectonderdelen linken (Hotlinked Modules en projecten)
- Dit artikel over de werkmethodiek: Hotlinked Modules met In Place Editing
- Model vergelijking (Model Compare)
