Point clouds - vergelijken met het Archicad model

Point clouds - vergelijken met het Archicad model

Het vergelijken van Archicad modellen met point clouds kan zowel binnen Archicad als ook in andere pakketten zoals BIMcollab ZOOM.

Controle in BIMcollab ZOOM

Wordt de point cloud alleen in Archicad ingeladen om te controleren of deze met het reeds getekende Archicad-model overeenkomt, dan bestaat er de mogelijkheid om zowel het Archicad-model als de point cloud in te laden in BIMcollab Zoom voor deze check. Van het Archicad model wordt dan een IFC file gemaakt, die samen met de point cloud in BIMcollab ZOOM geopend wordt. Download BIMcollab ZOOM.

Voordeel is dat BIMcollab ZOOM betere om kan gaan met grotere point clouds en dat het Archicad bestand kleiner blijft.

Controle in Archicad

Als het Archicad-model en de 3D scan op dezelfde plek staan kunnen ze met elkaar vergeleken worden. Dit kan in plattegronden, doorsneden en het 3D-venster.

Plattegrond - grondplan - doorsneden

  1. Maak een lagencombinatie met alleen de lagen van de point cloud
  2. Maak een View aan van plattegronden en/of doorsneden waarin alleen de lagen van de point clouds aan staan
  3. Open een plattegrond of doorsneden van het Archicad model
  4. Leg er via Trace & Reference een point cloud view onder
    Dan kunnen met behulp van bijvoorbeeld Show/Hide splitter de plattegronden en doorsneden vergeleken worden.

3D

Omdat de point clouds op een algemene ‘point cloud’ laag staan is het mogelijk om in 3D het Archicad model als draadmodel weer te geven terwijl de point cloud wordt weergegeven. Zet hiervoor alle lagen van het Archicad-model op 'Wireframe' en de laag van de point cloud(s) op 'Shaded' en sla dat op als aparte lagencombinatie.

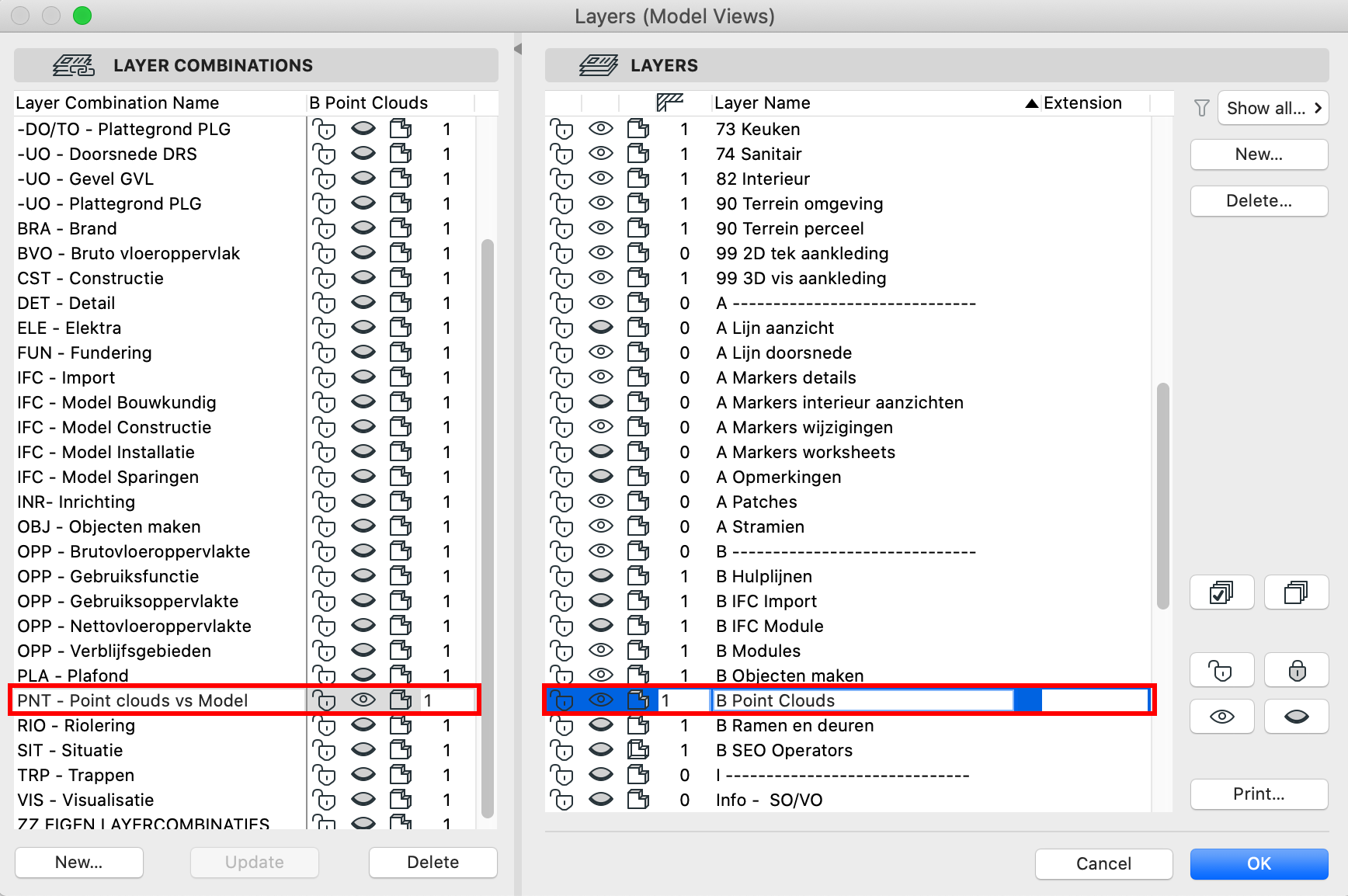

Instellingen lagencombinatie voor vergelijking met point cloud(s)

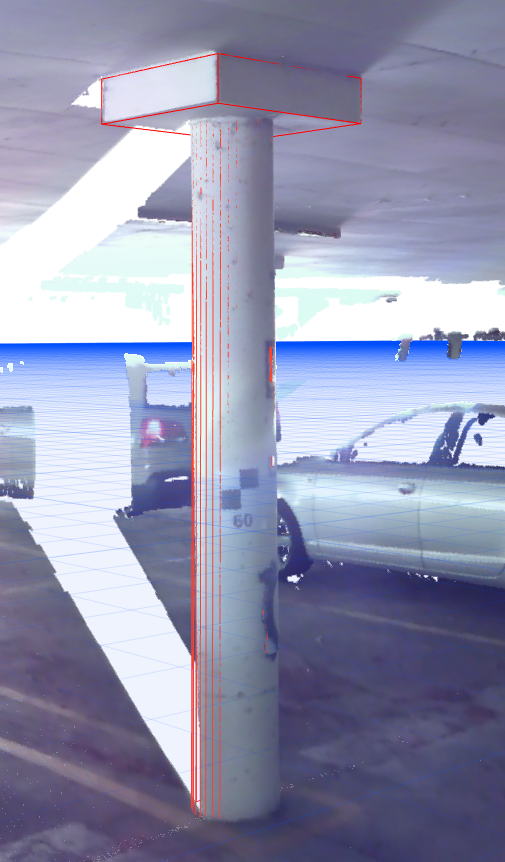

Resultaat in 3D venster
