Verticale structuren, zoals trapeziumplaten, damwandprofielen en latten

Verticale structuren, zoals trapeziumplaten, damwandprofielen en latten

Er zijn verschillende methoden om verticale structuren weer te geven. De keuze is afhankelijk van het detailniveau. In een ontwerpfase kan het beste een eigen Surface gebruikt worden, in de uitvoeringsfase kan het beter echt 3D gemodelleerd worden.

Eigen Surface voor weergave in 3D

Een eigen Surface kan gemaakt worden, zodat deze op een normale wand kan worden gebruikt. Deze methode is goed te gebruiken in een ontwerpfase voor schaal 1:100
  1. Teken een dekkende arcering in de gewenste kleur, dit kan ook een Image Fill zijn
    Idea
    In Document > Pen Sets > Pens & Colors kan de gewenste kleur van de pen worden opgegeven
  2. Teken als referentie het gewenste profiel onder de arcering
  3. Teken de schaduw met behulp van percentage arceringen

  4. Maak een schermafbeelding (Windows: knipprogramma, Apple: schermafbeelding) en sla dit op
  5. Maak een nieuwe Surface aan via Options > Element Attributes > Surfaces
  6. Maak een Duplicaat van een gelijksoortig materiaal

  7. Ga naar het tabblad Texture en kies Browse en daarna Add
  8. Zoek de zelfgemaakte afbeelding op

  9. Sla op en pas het Surface toe op de wanden

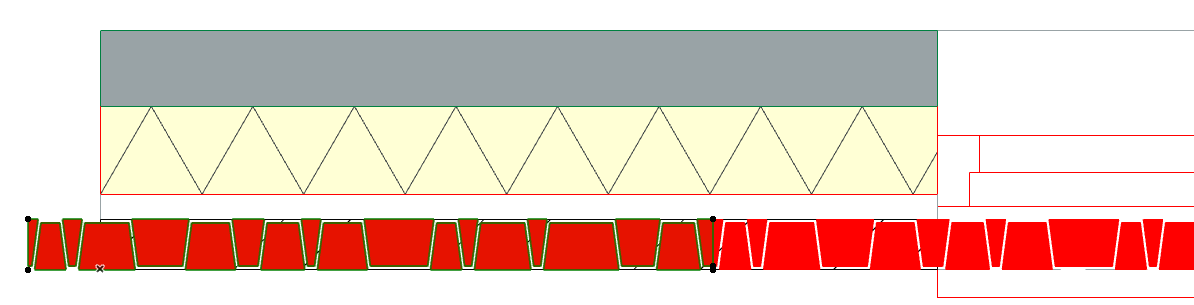

Weergave in plattegrond

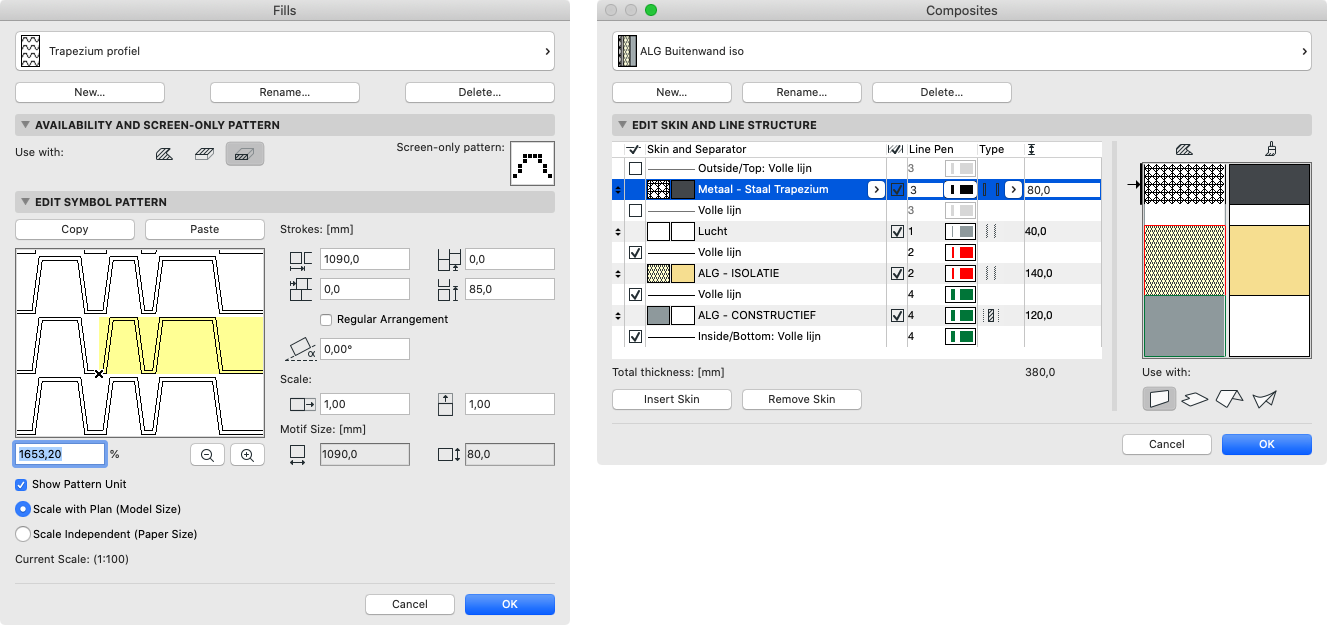

Er kan een eigen lijntype of arcering worden gemaakt met de Symbol Line Type of Symbol Fill. Als lijntype kan deze los worden getekend met het lijn-gereedschap.
De lijnen of arceringen kunnen ook worden opgenomen in de Composite

Alert
Als de lijnen of arceringen worden opgenomen in de Composite, dan zal deze weergave ook in de doorsnede te zien zijn

Losse kolommen met profiel

De verticale elementen kunnen worden gemodelleerd met losse kolommen, met een eenvoudige opbouw (vierkant/rond) of een eigen profiel. Beperking van deze methode is dat opening zelf moeten worden uitgespaard met het opening-gereedschap en dat het losse entiteiten worden in Schedules, maar de 2D weergave is direct goed.
  1. Modelleer het profiel in Complex Profile en maakt het geschikt voor kolommen en/of relings
Info
Maak het profiel niet te lang. Dit kan tot performance problemen leiden.
Maak een metalen profiel iets dikker (bijvoorbeeld 5mm) en gebruik bij voorkeur geen afrondingen kleiner dan deze dikte.
  1. Kies het profiel in het kolom-gereedschap
  2. Plaats de kolommen
  3. Pas de Composite van de oorspronkelijk wand aan, door de schil te verwijderen
  4. Pas eventueel de Reference Line Offset aan om de positie  aan te passen aan deze wijziging

Contraprofiel in Complex Profile

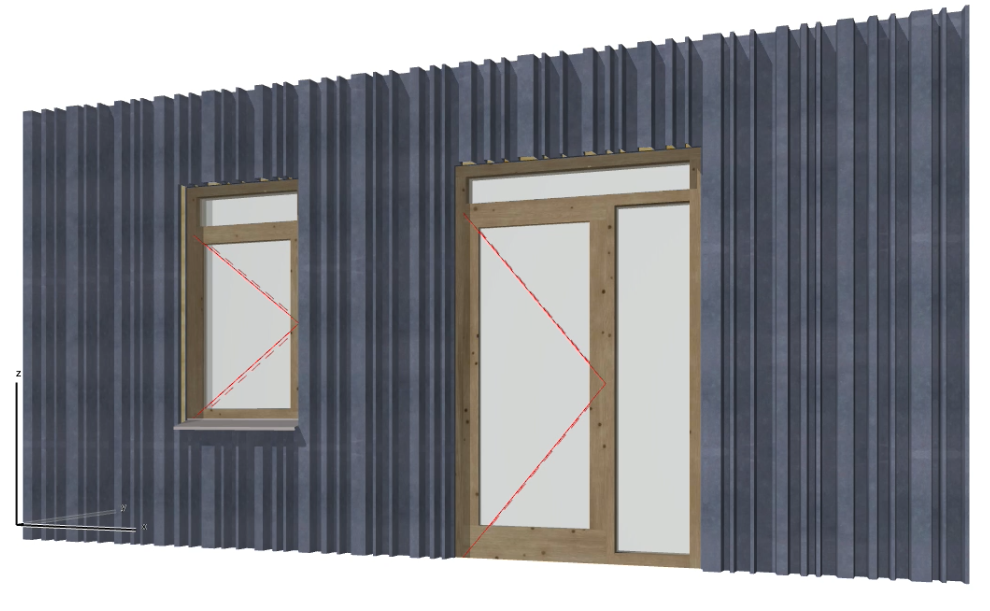

Een nauwkeurigere methode is met behulp van een contraprofiel. Hierbij wordt de wand met een composite gemodelleerd en het omgekeerde profiel van de wand af getrokken met een Solid Element Operations. Grote voordeel hierbij is dat de openingen direct goed zijn en dat het bij de wand hoort in Schedules. Nadeel is dat de plattegrondweergave en doorsnedeweergave niet gelijktijdig goed ingesteld kunnen worden. Gebruik in dat geval de methode van het 3D Document.
  1. Modelleer het contraprofiel in Complex Profile met het Building Material OBJ - SEO Operator (hoogste prioriteit) en maakt het geschikt voor kolommen en/of relings
InfoMaak het profiel niet te lang. Dit kan tot performance problemen leiden.
Maak een metalen profiel iets dikker (bijvoorbeeld 5mm) en gebruik bij voorkeur geen afrondingen kleiner dan deze dikte.
  1. Plaats kolommen met het profiel
  2. Verberg de laag van de kolommen

2D Weergave met 3D Document

In sommige gevallen is de 2D weergave niet toereikend. Deze methode snijdt het 3D model door en maakt daar een 2D weergave van. Deze weergave kan op de Layout over de normale weergave worden geplaatst.
  1. Open de plattegrond en toon alleen de betreffende wanden
Idea
Gebruik Window > Palettes > Quick Layers) > Hide Other Layers

  1. Verberg de ramen en deuren via Document > Model View > Model View Options > Construction Element Options > Show Opening Only

  2. Kies Document > Documenting Tools > New 3D Document
    (of rechtsklik in de navigator op 3D Documents > New 3D Document from Floor Plan)
  3. Open de 3D Document Settings van uit het nieuwe document
    Dit is onder andere te vinden in de navigator of rechtsklik op het geopende tabblad.
  4. Zet de doorsnede hoogte in op bijvoorbeeld 1m50, en stel de Offset in op 1m45
    Zo wordt een dunne schil getoond.

  5. Sla het 3D document op als een View en plaats het op de Layout bovenop een normale weergave van de plattegrond. In de Drawing Settings kies onder Size and Appearance voor de optie Transparent Background

Objecten

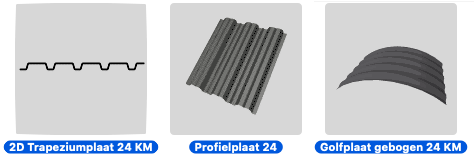

In de bibliotheek in de map '21 Wanden > 3D wanden' is het object Profielplaat aanwezig.
In de KeyMember Editie is in de map '21 Wanden > 2D gevel metaal en kunststof' het object 2D Trapeziumplaat beschikbaar en in de map  '21 Wanden > 3D wanden metaal' het object Golfplaat gebogen

In de map '21 Wanden > 3D Wanden' zijn er de objecten 'Hout betimmering draai' (ook horizontaal te gebruiken) en 'Hout betimmering staand'

GDL ontwikkelaar Heimo Mooslechner heeft ooit een toevoeging gemaakt voor het Wall Accessoire - gereedschap. Dit kan hier worden bekeken en gedownload in de link bij de video.
