Wandbeëindigingen

Wandbeëindigingen

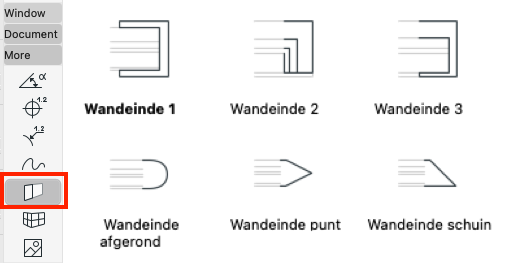

Met de Wall End Tool kan een wandbeëindiging aan de kopse kant van een wand geplaatst worden. Het gereedschap plaatst een object dat enkele lagen van composieten op verschillende manieren aan de kopse kant van wanden door kan laten lopen of de wand met een bepaald vorm afsnijdt. H et voordeel daarvan is dat deze altijd aan het einde van de wand blijft gekoppeld.

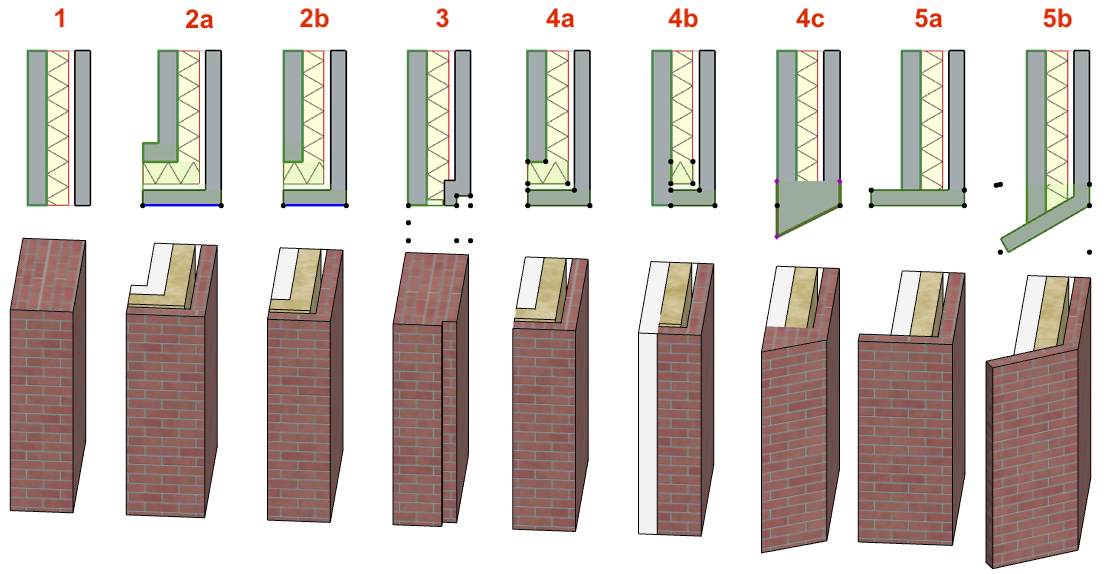

Soms is deze optie niet toereikend en dan zijn er mogelijkheden om een Override te gebruiken, een raam of een kolom.

1. Zonder extra elementen

Het einde kan in 3D overschreven worden met een Surface

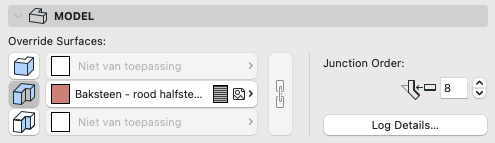

Ga naar de Wall Settings > Model en kies Override Surfaces

2. Extra wandelement

Er kan wand dwars gemodelleerd worden. Bij wijzigingen moeten de losse wanden apart verplaatst worden.

3. Lege raamopening

Een lege opening kan precies op het einde worden geplaatst. Ga in het raamgereedschap naar 31 Ramen > 08 Raamopeningen en kies bijvoorbeeld ‘R rechthoekige opening’.  Dit heeft als voordeel dat alle wandaansluitingen en dagkanten beschikbaar zijn.
Kies in de Settings > Instellingen Opening > Plattegrond en doorsnede om de Wand omtreklijnen uit te zetten, en de Wandcontour aan een van de zijden. In 3D wordt de bijzondere aansluiting enkel qua vorm getoond, daarbij wordt vaak gekozen om de Surface van de rand te overschrijven via Wall Settings > Model > Override Surfaces

4. Wall End Tool

Er is een speciaal gereedschap voor wandeinden.  Daar zijn diverse objecten te vinden met verschillende mogelijkheden. Kijk in de Settings voor de verschillende opties.
Als het een loodrechte aansluiting is over dezelfde hoogte als de wand, kan de 3D weergave van het wandeinde worden uitgezet en de Surface van de rand worden overschrijven via Wall Settings > Model > Override Surfaces

5. Kolom

Ook kan een kolom worden gebruikt als wandeinde. Let hier bij de juiste Building Material Priorities . Bij wijzigingen moet de kolom ook apart worden verplaatst.
Er kan gebruik worden gemaakt van een Complex Profile . Deze kan tegen het einde van de wand worden geplaatst.

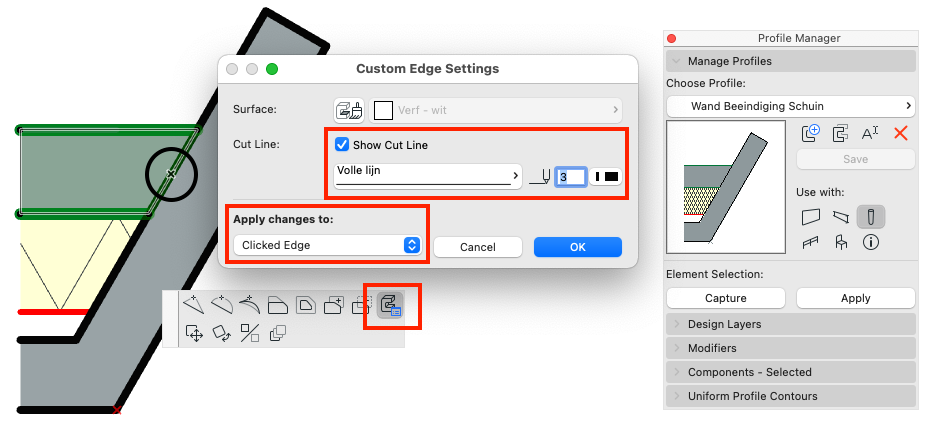

In de Complex Profile kunnen losse lijnen van zijden van een Fill overschreven worden voor exact het gewenste beeld:
