Wegprofielen modelleren met Complex Profiles

Bij het ontwerpen en modelleren van gebouwen wil je deze graag kunnen presenteren in de context van hun omgeving. Daartoe behoren ook de straten en wegen. Anderzijds worden er vanuit gemeentelijke regelgeving vaak eisen gesteld aan de opbouw van een straat- of wegprofiel, bijvoorbeeld m.b.t. de breedte van een trottoir of de afwatering. Deze informatie dient dan ook op de tekening output gepresenteerd te kunnen worden. Een eenvoudige methode om straten en wegen te modelleren, waarbij het straatprofiel zowel in 3D als ook op de doorsnede documentatie direct correct kan worden weergeven is het gebruik van Complex Profiles. Pas ze toe in de Wall, Beam of Railing Tool.

Opzetten van het wegprofiel

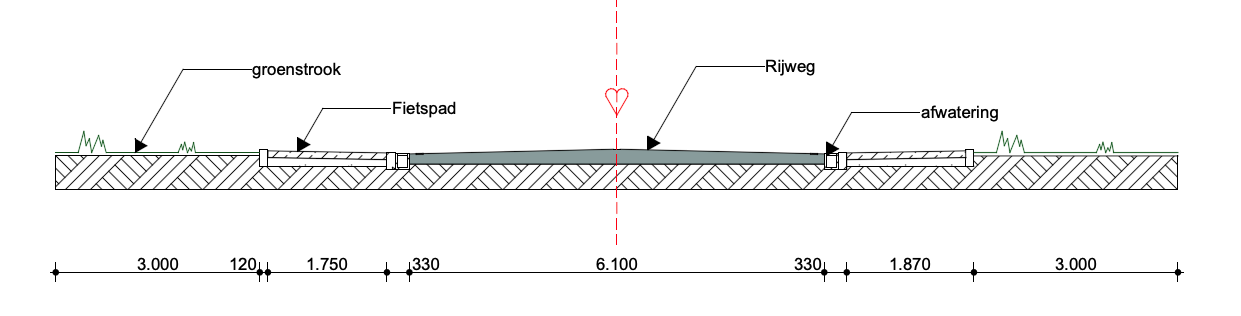

1. Teken in een plattegrond- of doorsnede venster de opzet van het wegprofiel met behulp van 2D tekenarceringen

2. Copy-Paste de arceringen in een nieuwe Complex Profile venster en plaats de 'kruin' van de weg op het 'zwarte kruisje'

3. Kies de gewenste Building Materials voor de verschillende onderdelen en pas desgewenst Surface Overrides toe per onderdeel (zie artikel Complex Profiles)

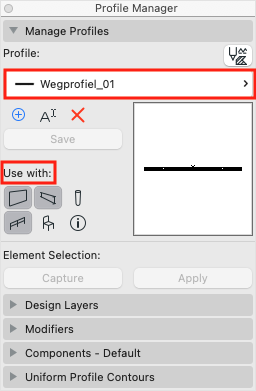

4. Kies ervoor om het Complex Profile toe te passen in Wall, Beam en Railing Tool

Het profiel kan ook direct in het Complex Profile venster worden getekend, maar vaak is het handig om de context van het model te gebruiken (in een doorsnede venster bijvoorbeeld).

Voorbeeld

Toepassen in de verschillende Tools

Wall Tool

1. Kies als 'Structure' het Complex Profile van het wegprofiel

2. Stel de plattegrond weergave in als 'Projected' 'Entire Element'


Nadeel is dat een wand niet hellend geplaatst kan worden. Deze methode is dus niet geschikt voor wegen over hellend terrein

Beam Tool

1. Ga op eenzelfde manier te werk als bij de Wall Tool en kies het Complex Profile als 'Structure'

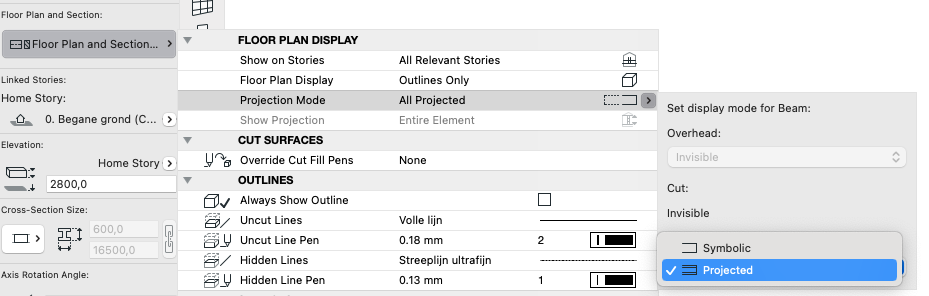

2. Stel de plattegrond weergave naar wens in. Kies voor Projected of Symbolic afhankelijk van de gewenste detailweergave in de plattegronden

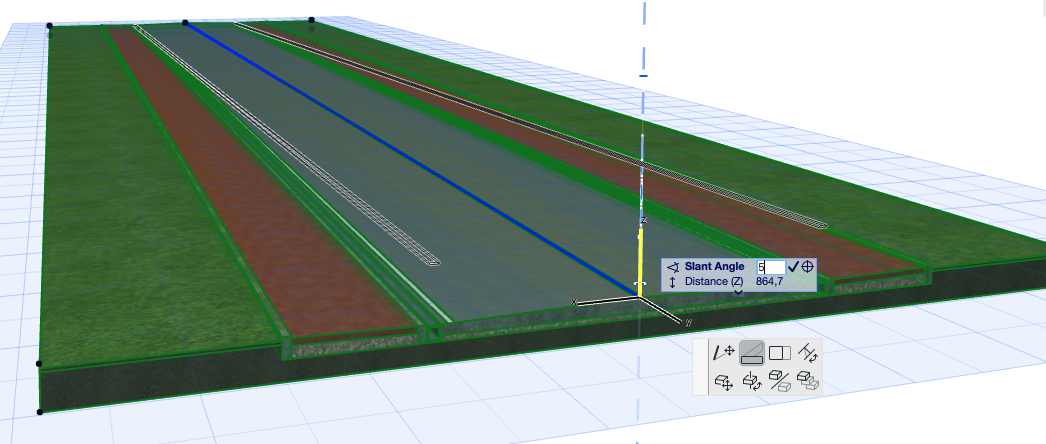

Het voordeel is dat je een balk (en dus de weg) onder een helling kunt plaatsen

Nadeel is dan weer dat je een bocht in een hellende weg niet met het balk gereedschap kunt modelleren. Een gekromde balk kun je niet met een hellingshoek instellen. Gebruik hiervoor de derde optie: de Railing Tool.

Railing Tool

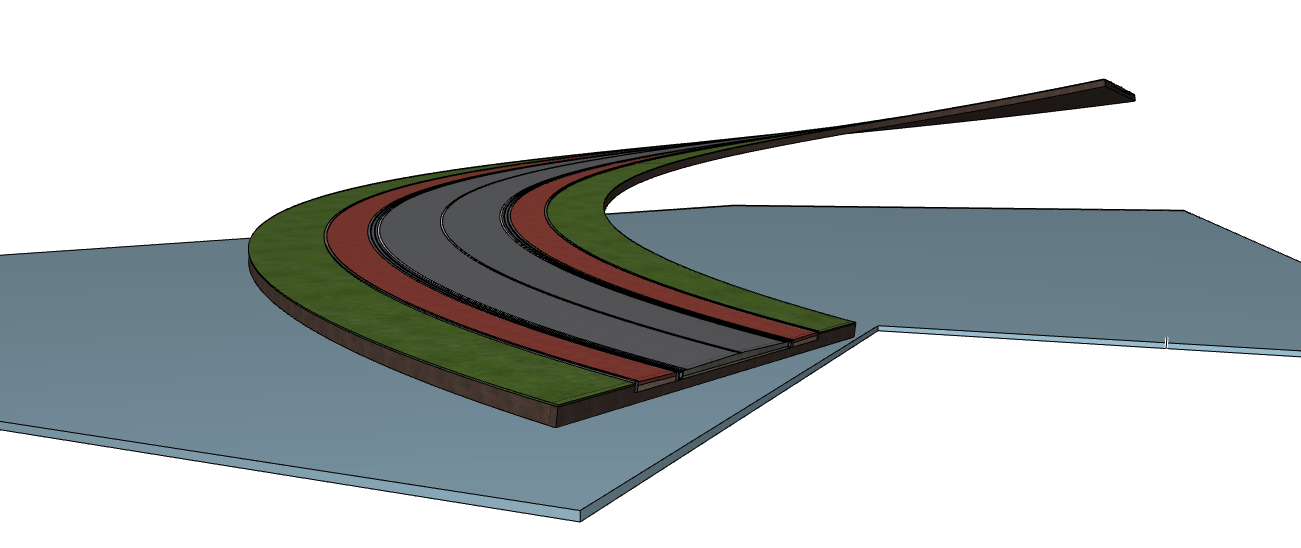

De Railing Tool is flexibel en het is mogelijk om het wegprofiel over een hellend terrein te laten lopen en te voorzien van bochten.

1. Verwijder in de Railing Settings alle onderdelen, behalve de Top Rail

2. Kies bij het Top Rail object voor 'regel geprofileerd' en selecteer de Complex Profile van het wegprofiel

3. Zet eventueel de steunen/ bevestigingen uit


1. Stel de 'Posts' in met 'None', zodat er geen balusters worden geplaatst op begin-, eind- en knikpunten

2. De plattegrond weergave kan worden ingesteld, zodat er geen breek-lijn zichtbaar is
