Werken met de Global Library

Werken met de Global Library

Global Library


Vanaf Archicad 28 kan gekozen worden om gebruik te maken van een nieuw type bibliotheek: de Global Library. De oude (tot en met Archicad 27) bibliotheken heten Monolith Libraries.
Bibliotheken bestaan voortaan uit diverse Library Packages die overal ter wereld hetzelfde zijn. Aanvullende bestanden zorgen ervoor dat de inhoud vertaald en aan regionale standaards aangepast wordt.
Voordeel van de nieuwe systematiek is dat de bibliotheekmigratie bij een nieuwe Archicad versie voortaan te vervallen komt en dat updates sneller uitgerold kunnen worden. De benamingen van de nieuwe objecten is daarom ook versieonafhakelijk. 'Bankenopstelling 27' wordt bijvoorbeeld 'Bankenopstelling'.
De nieuwe bibliotheken zijn in pricipe compatiebel met de oude maar het vervangen heeft consequenties. In dit artikel worden de opties voor lopende projecten, teamwork projecten en templates besproken.

Omdat het omzetten van templates, projecten en bibliotheken voor gebruik met de Global Library een bewerkelijke en foutgevoelige klus kan zijn:
Alert
Rond lopende projecten af met de 'oude', monolithische 27 bibliotheek.

Wat is het?

Vanaf 28 wordt Archicad geleverd met een 'Global Library'.
Bij het starten van een nieuw project in Archicad 28 met behulp van een hiervoor geschikte template, wordt een verzameling van meerdere bibliotheek bundels geladen, de zogenaamde 'libpacks'.

Dit in plaats van één grote, versie-afhankelijke, 'monolithische' bibliotheek.

Voordelen

  1. Met de komst van de Global Library vervalt de noodzaak om bij nieuwe updates van Archicad bibliotheken te migreren. De bibliotheek elementen uit Archicad 28 zullen ook in 29, 30, ... onveranderd blijven werken.
  2. Omdat de bibliotheek bundels veel kleiner zijn, kan de ontwikkeling van bibliotheken kan een stuk sneller gaan en komen nieuwe, aangepaste objecten sneller beschikbaar.
  3. De bibliotheek bundels van alle landen zijn voor alle gebruikers beschikbaar, en de taal waarmee de objecten geplaatst worden zijn flexibel in te stellen. Stel: je hebt een project in Japan, dan kan je de Japanse bibliotheek laden en de specifieke leefmatjes-objecten plaatsen in jouw project. In jouw taal. Download onder aan dit artikel een PDF bestand met daarin een overzicht van de Bibliotheek Bundels die niet standaard worden geladen.
Alert
Het laden en gebruiken van bibliotheken uit andere landen (met name Ramen en Deuren) kan nadelige gevolgen hebben voor de Model View Options, ramen- en deurenstaat en texturen van surfaces.

KeyMember Editie

Ook de KeyMember Editie maakt voortaan gebruik van Library Packages. Deze zijn al aan de Archicad 28 KME templates gekoppeld en worden automatisch geladen na de installtie van de KeyMember Editie. Het opzetten van nieuwe projecten o.b.v. de KME templates is dus direct zonder tussenkomst van extra handelingen mogelijk.

Combineren van verschillende soorten bibliotheken

Naast de nieuwe Library Packages kunnen nog steeds de bestaande Library Container Files (*.lcf) en losse mappen met bibliotheekobjecten geladen worden. Dit maakt het mogelijk dat een bestaande bureau- of projectbibliotheek naast de nieuwe bibliotheken geladen kan worden.
Let dan erop dat bibliotheken / objecten niet dubbel geladen worden. Dat zal tot 'Duplicate objects' leiden en kan zoals in eerdere versies de functionaliteit van sommige objecten verstoren.

Migratie naar Global Library

Lopende projecten

Alert
De nieuwe Global Libraries aan lopende projecten toe te voegen wordt niet aangeraden, met name als gebruik gemaakt wordt van de KeyMember Editie. Rond lopende projecten af met de laatste versie (27) van de Monolith Libraries. Dat kan ook in Archicad 28.
Het is mogelijk lopende projecten om te zetten maar als de bibliotheken vervangen worden zullen alle reeds geplaatste objecten en favorieten opnieuw moeten worden ingesteld.
Om gebruik te kunnen maken van de Interieur Afwerking van de KeyMember Editie van Archicad 28 kan de Bibliotheek Bundel "Interieur Afwerking KeyMember Editie.libpack" aan de Library Manager worden toegevoegd.
Projecten die geen gebruik maken van de KeyMember Editie kunnen met de automatische migratie omgezet worden maar dat zal alleen de objecten uit Archicad 27 toevoegen die ook in de installatiemap van Archicad 28 te vinden zijn. Na deze automatische migratie zullen in de Library Manager nog objecten missen. Doorloop dit artikel om dit op te lossen.

Templates

Zoals in eerdere versies staat bij het aanpassen van bureaustandaarden een belangrijke keuze vooraan: Een bestaand bureautemplate omzetten naar de laatste versie óf een nieuwe start op basis van de nieuwe (KeyMember) template. Afhankelijk van deze keuze zijn er verschillende stappen te doorlopen.
  1. Een nieuwe bureautemplate opzetten op basis van de meegeleverde Archicad 28 NL/BE (KME) template
    Indien er weinig aanpassingen aan een met eerdere versies meegeleverde template gedaan zijn is dit de beste keuze omdat in de nieuwe (KME) templates geen extra migratiestappen nodig zijn.
  1. Open Archicad 28 en kies File > New...
  2. Sla het bestand op onder een eigen naam als template bestand (*.tpl).
  3. Pas de template naar wens aan zoals in de huidige bureautemplate.
  1. Een bestaande bureautemplate overzetten naar Archicad 28
  1. Open de bestaande bureautemplate en sla het bestand onder een nieuwe naam op als template bestand (*.tpl).
  2. Maak geen gebruik van de automatische bibliotheekmigratie (melding verschijnt alleen bij templates zonder KeyMember Editie).
Regioinstellingen
  1. Ga naar Window > Toolbars en open de toolbar 'Edit GDL Library Parts...'. Aan de linkerkant van de toolbar staat een keuzelijst. Kies hierin 'Library Localization Prefereneces...'.
  2. Voeg in het volgende dialoogvenster alleen 'NED - English (Dutch)' aan de rechter kolom toe.
Bibliotheken laden
  1. Indien er eigen favorieten voor ramen, deuren, daklichten, lampen en bibliotheekobjecten zijn aangemaakt: Plaats al deze elementen in het plattegrondvenster. Favorieten voor trappen, relingen, vliesgevels, en labels moeten handmatig opnieuw worden aangemaakt.

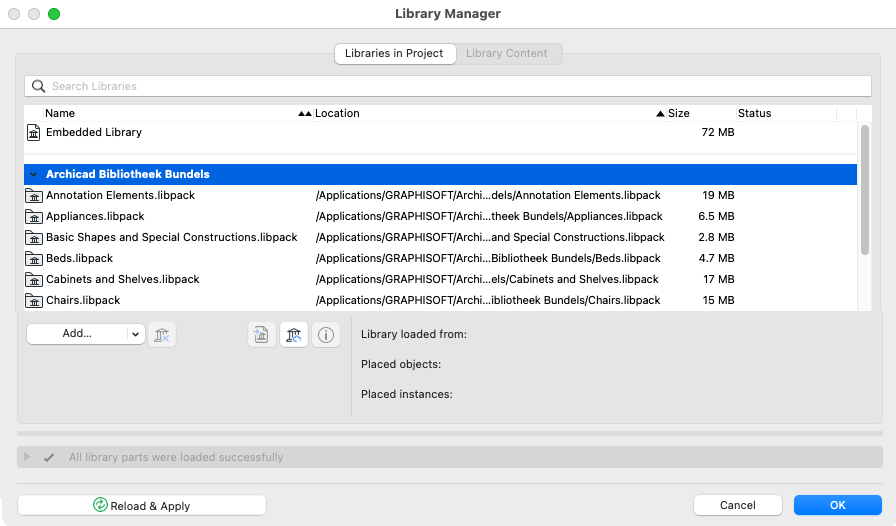

  2. Laad de nieuwe bibliotheken via de Library Manager zonder de reeds geladen bibliotheken te verwijderen.
    1. Template met KeyMember Editie: Laad de Library Packages 'Interieur Afwerking KME', 'KeyMember Editie', 'Ramen en deuren', 'Ramen en deuren macros KME' en de hele map 'KME Tekstbestanden Zones' uit de map Apps/Program Files > Graphisoft > Archicad 28 > Archicad Bibliotheek Bundels. Door het toevoegen van de KeyMember Editie bibliotheek worden ook automatisch alle bovenstaande bibliotheken geladen.
    2. Template zonder KeyMember Editie: Laad onderstaande bibliotheken uit de map Apps/Program Files > Graphisoft > Archicad 28 > Archicad Bibliotheek Bundels.

Object Defaults
    1. Download de NED Mapping Value Table onderaan in dit artikel. Het toevoegen van dit bestand aan de template zal ervoor zorgen dat de nieuwe bibliotheken op dezelfde basisinstellingen (defaults) ingesteld worden als in eerdere versies. Denk hierbij bijvoorbeeld aan de basis frame instellingen van ramen en deuren.
    2. Toevoegen van het bestand: Kies uit het keuzemenu van de toolbar 'Edit GDL Library Parts...' aan de linkerkant voor 'Import Mapping Value Table...' .

    3. Kies in het volgende dialoogvenster voor 'Replace current table'.

Favorieten instellen op nieuwe objecten
    1. Selecteer de eerder geplaatste favoriet objecten in de plattegrond één voor één en open het desbetreffende instellingenvenster.
    2. Zoek het bijbehorende bibliotheekelement op in de nieuwe bibliotheken zonder erop te klikken.
    3. Injecteer de gekozen parameters van het geplaatste object in het nieuwe object door met ingedrukte ctrl+alt (Windows) / cmd+option (Mac OS) toetsen erop te klikken.
    4. Kies linksboven in het instellingenvenster de favorietenweergave (sterretje) en kies onderaan voor 'Redefine Favorite' door op de cirkel met 3 punten van de juiste favoriet te klikken.
    1. Nadat alle favorieten opnieuw zijn opgeslagen kunnen de objecten uit het plattegrondvenster verwijderd worden.
    2. Ga naar File > Libraries and Objects > Library Manager en verwijder de oude Archicad bibliotheken. Een eigen bureaubibliotheek en / of andere eigen bibliotheken mag zonder aanpassing zo blijven staan.
    3. Klik onderaan in de Library Manager op 'Reload and Apply' en controleer onderaan of er 'Warnings' staan. Zo ja, loop deze na en wijs waar nodig objecten uit de nieuwe bibliotheken aan totdat er geen 'Warnings' meer verschijnen.
    4. Stel favorieten voor trappen, relingen, vliesgevels, labels en overige objecten handmatig opnieuw in. Begin vanuit een Archicad 28 Favoriet vanuit een standaard Template
Idea
Open de template ook in Archicad 27 om de instellingen in Archicad 28 te kunnen vergelijken / over te nemen.
    1. Loop de basisinstellingen van alle objectgereedschappen na en stel deze waar nodig opnieuw in of activeer een veelgebruikte favoriet.
Model View Options
    1. Model View Option Combinations (MVOC): Omdat de instellingen hiervan gebaseerd zijn op bibliotheekelementen moeten eigen MVOC's volledig nagelopen worden.
      1. Open de instellingen van de Model View Options via Document > Model View > Model View Options...
      2. Loop de eigen instellingen na.
      3. Indien gebruik gemaakt wordt van de standaard (KME) template instellingen kunnen de instellingen ook uit de met Archicad 28 meegeleverde templates geïmporteerd worden.
        Open hiervoor een nieuw project in Archicad o.b.v. de meegeleverde (KME) template. Open de Model View Options en kies de gewenste MVOC's en klik op 'Export'. Ga terug naar het eigen bureautemplate en kies daarin via dezelfde weg 'Import' om de MVOC's te importeren.
Testen
    1. Sla de template op en test het resultaat aan de hand van een nieuw project.

BIMcloud

Voor Teamwork projecten geldt analoog hetzelfde als voor solo projecten: Rond deze projecten af met de oude reeds geladen bibliotheken.
Lees voor het migreren van Teamwork projecten het artikel Teamworkprojecten migreren naar een nieuwe versie.
