Dakraam en dakkapel

Dakraam en dakkapel

Kant-en-klare dakramen (kantel / klep / lichtkoepel / dakkoepel) uit de bibliotheek zijn op twee manieren te plaatsen, enerzijds via het Skylight gereedschap en anderzijds met het object-gereedschap. Dakkapellen kunnen het beste worden opgebouwd uit vloeren, wanden en ramen. Lichtstraten kunnen ook gemodelleerd worden met het Curtain Wall gereedschap.

Dakraam en lichtstraat via Skylight

Deze methode heeft als voordeel dat het dakraam meteen de helling van het dak overneemt en de opening in het dak maakt. Daarom is het eenvoudig te plaatsen:
  1. Activeer het Skylight-gereedschap en open de Settings
  2. Kies het gewenste dakraam
  3. Kies een ankerpunt (1)

  4. Bepaal de positie bij 'Constraint in Roof' (2):
    1. Keep Vertical: plaatsingshoogte van dakraam blijft gelijk, ongeachte de positie op de plattegrond; Bij gebruik voor uitzicht.
    2. Keep Horizontal: plattegrondpositie (bovenaanzicht) blijft gelijk; Bij gebruik voor daglicht hoog in het een gebouw.
  5. Klik op 'OK'
  6. Klik op het dakvlak.
    Het dakraam wordt geplaatst.
Het is niet mogelijk om de diepte (zoals de negge van een raam) in het dakpakket te bepalen.

Weergave opties daklicht

In de plattegrond is het dakraam op dezelfde verdiepingen zichtbaar als het dak waarin het is geplaatst.  Met behulp van de Model View Options Combinations (via Document > Model View) kan voor iedere verdieping een aparte weergavecombinatie worden gemaakt, zodat de weergave op iedere verdieping naar wens is. De opties bevinden zich in 3 tabbladen:
  1. Construction Elements
    Hier kan gekozen worden om het Skylight te laten zien, alleen de buitencontour te laten zien of te verbergen

  2. Detailniveau symbolen deur, raam en daklicht
    Als onder het tabblad Construction Elements is gekozen om het Skylight te laten zien, kan hier voor het detailniveau in 3D en doorsnede/aanzichten worden gekozen

  3. Options voor bibliotheekonderdelen
    In dit tabblad kan worden gekozen om de openingslijnen in 3D en doorsnede/aanzichten zichtbaar te maken. Deze optie geldt voor Skylights ook voor de plattegrondweergave
Als bovenstaande optie niet voldoen, dan kan het daklicht met het object gereedschap worden geplaatst. Het gat moet dan handmatig in het dak worden getekend.

Dakraam via Object

Deze methode biedt meer vrijheid in de positie, maar de helling en de opening in het dak moeten zelf worden gemaakt. De helling van het dakraam kan worden in gesteld in de Object Setting > Instellingen daklicht > All Parameters.

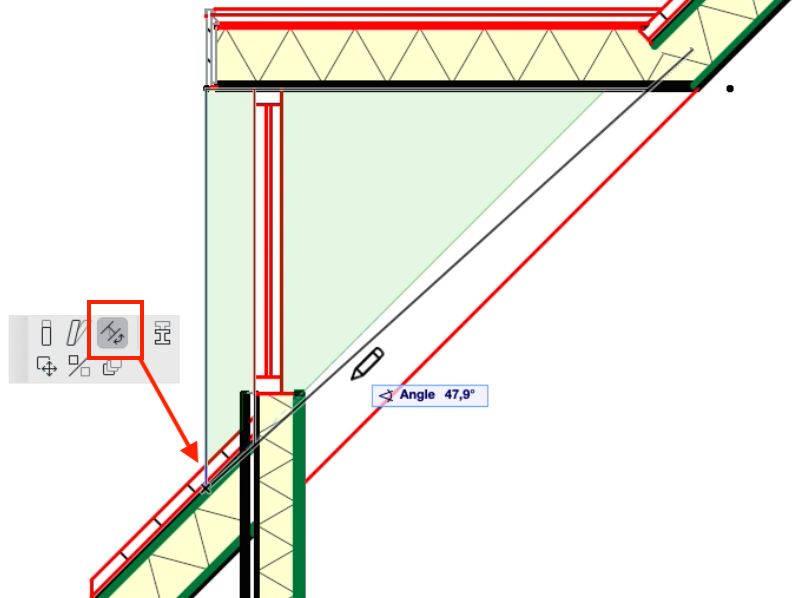

Maak een tijdelijke doorsnede om het daklicht op de gewenste diepte te leggen
Met behulp van de Model View Options Combinations (via Document > Model View) kan het detailniveau worden bepaald. De opties bevinden zich in 2 tabbladen:
  1. Detailniveau symbolen deur, raam en daklicht
    Als onder het tabblad Construction Elements is gekozen om het Skylight te laten zien, kan hier voor het detailniveau in 3D en doorsnede/aanzichten worden gekozen

  2. Options voor bibliotheekonderdelen
    In dit tabblad kan worden gekozen om de openingslijnen in 3D en doorsnede/aanzichten zichtbaar te maken.

Dakkapel modelleren

Een dakkapel bestaat uit wanden, vloeren en ramen. Vanuit de BIM-gedachte is het daarom beter deze ook met deze gereedschappen te modelleren in plaats van een enkel object. Als een raam in de dakkapel bij het raam-gereedschap wordt geplaatst, kan deze bovendien in een ramen- en deurenstaat worden getoond.
De eenvoudige methode zal in 3D meteen een goede weergave geven, de plattegrond heeft dan wat extra werk nodig. De gevorderde methode vereist meer kennis van Archicad en de geavanceerde optie, maar geeft daarna een correct beeld in 2D en 3D.

Eenvoudig

  1. Plaats een Slab of Roof als plat dak, plaats deze tot de knik met het schuine dak

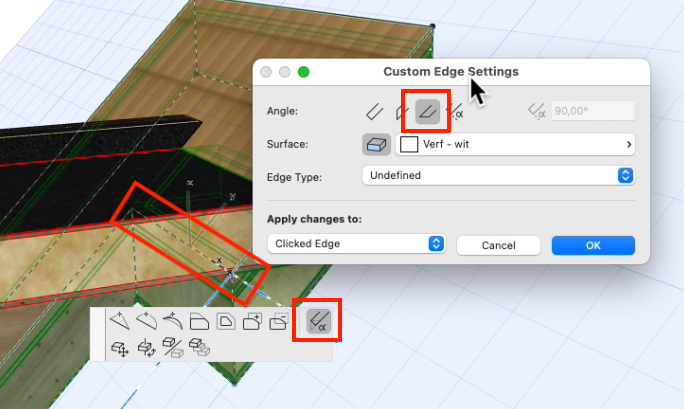

    De bovenzijde van de dakopening steekt door tot de onderkant van het vlakke plafond. Deze rand van de opening kan horizontaal worden ingestelde met Custom Edge Settings
  2. Haal het plat dak af van het schuine dak met behulp van Solid Element Operations en de optie Subtract
  3. Teken de zijwand en voorzijde met Walls en plaats een raam in de voorzijde
  4. Snijdt de zijwand af met Trim to Roof, Solid Element Operations of het KeyMember Raam 'R wand afsnijding onder'
  5. Werk eventueel de plattegrond weergave bij met een Patch of 2D arceringen

Gevorderd


  1. Plaats een Slab of Roof als plat dak, plaats deze tot de knik met het schuine dak
    De bovenzijde van de dakopening steekt door tot de onderkant van het vlakke plafond. Deze rand van de opening kan horizontaal worden ingestelde met Edge Settings
  2. Haal het plat dak af van het schuine dak met behulp van Solid Element Operations en de optie Subtract
  3. Teken de voorzijde met een Wall en plaats een raam in de voorzijde
  4. Modelleer de zijwang met een Column met een Complex Profile. Dit profiel kan slim worden opgezet met Width en Height Stretches, zodat het resulterend element grafisch in breedte en hoogte kan worden aangepast. Pas de schuinte van de onderkant aan met Edge Angle

    De Floor Plan and Section > Floor Plan Display van deze kolom is ingesteld op Projected

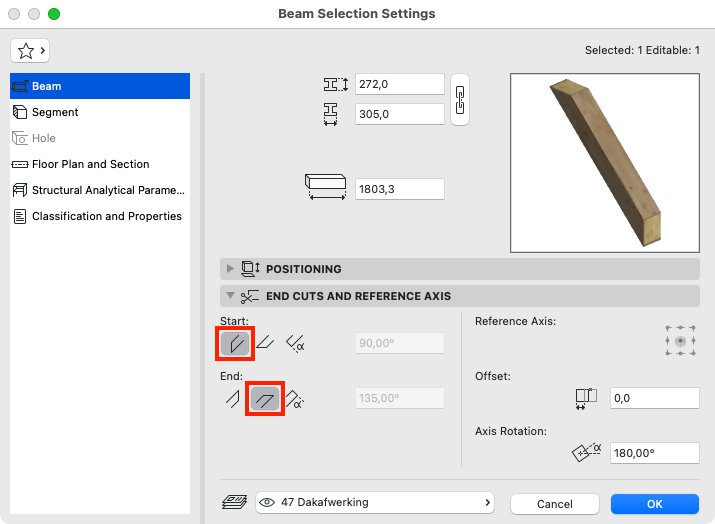

  5. Plaats een balk met een Complex Profile langs de schuine rand van de dakopening. Ook deze kan met behulp van Width en Height Stretches grafisch worden aangepast. Pas de onderkant aan met Edge Angle of de End Cuts

  1. De Floor Plan and Section > Floor Plan Display van deze balk is ingesteld op Cut Only
  2. Optioneel: Plaats een balk met Complex Profile als dakrand. Gebruik ook hier de End Cuts om het einde van de balk schuin te maken
Download hier voorbeelden van dakkapellen gemaakt met bovenstaande methodes

Lichtstraat via Curtain Wall

  1. Open het vliesgevel-gereedschap
  2. Stel het Scheme naar wens in
  3. Plaats de Curtain Wall in de plattegrond
  4. Maak een (tijdelijke) doorsnede en draai het hele element tot de gewenste hoek

Wanden afsnijden

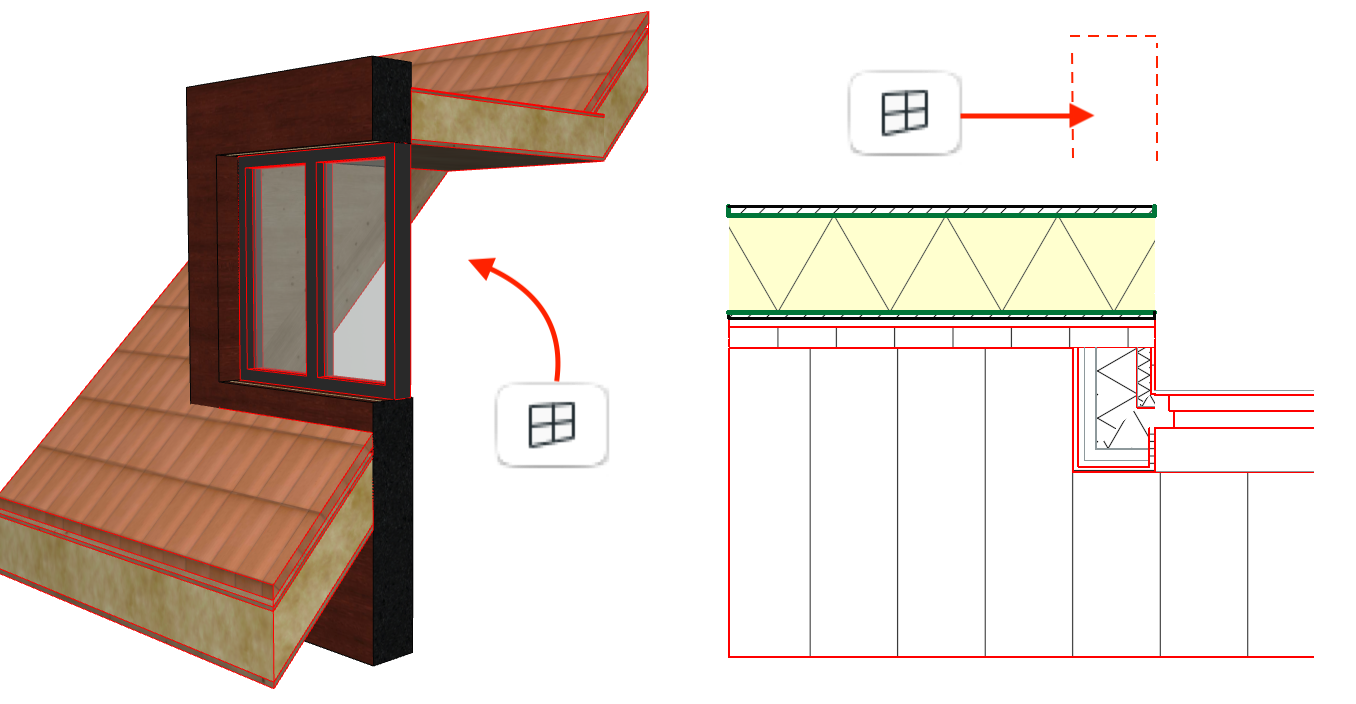

Bij dakkapellen moet de onderzijde van een wand vaak worden afgeschuind. Dit kan met Solid Element Operations of Trim to Roof. Deze methoden hebben echter geen weergave in de plattegrond. In de KeyMember Editie is een speciaal raam opgenomen dat de juiste weergave kan tonen. Lees het artikel  Wanden afsnijden met het raam-gereedschap over de werkwijze.

Dakopeningen in rieten daken

In de bibliotheek is er een zwaluw daklicht, echter deze is beperkt. Met behulp van het Shell gereedschap en Solid Element Operations kan er heel veel. Zie onderstaande opname voor meer uitleg:
