Detailleren ramen en deuren
Ramen en deuren zijn opgebouwd uit objecten met instelmogelijkheden die het uiterlijk van het element bepalen. Dit object bepaald ook het niveau van geometrie en de eigenschappen die in Archicad en IFC kunnen worden getoond.
Het niveau van geometrie kan gaan van ruimte reservering tot een gedetailleerd object. In IFC is de overdracht van parametrische informatie mogelijk. Dit zijn echter enkel properties. De overdracht van subelement eigenschappen is beperkt. Indien er meer informatie verwacht wordt, bijvoorbeeld een spouwlat/latei of vensterbank, zal dit met losse onderdelen gemodelleerd moeten worden.
Aansluitingen, detailniveau en onderdelen
In onderstaande tabel bespreken we de mogelijkheden om raam en deur elementen te verrijken met meer detail en eigenschappen.

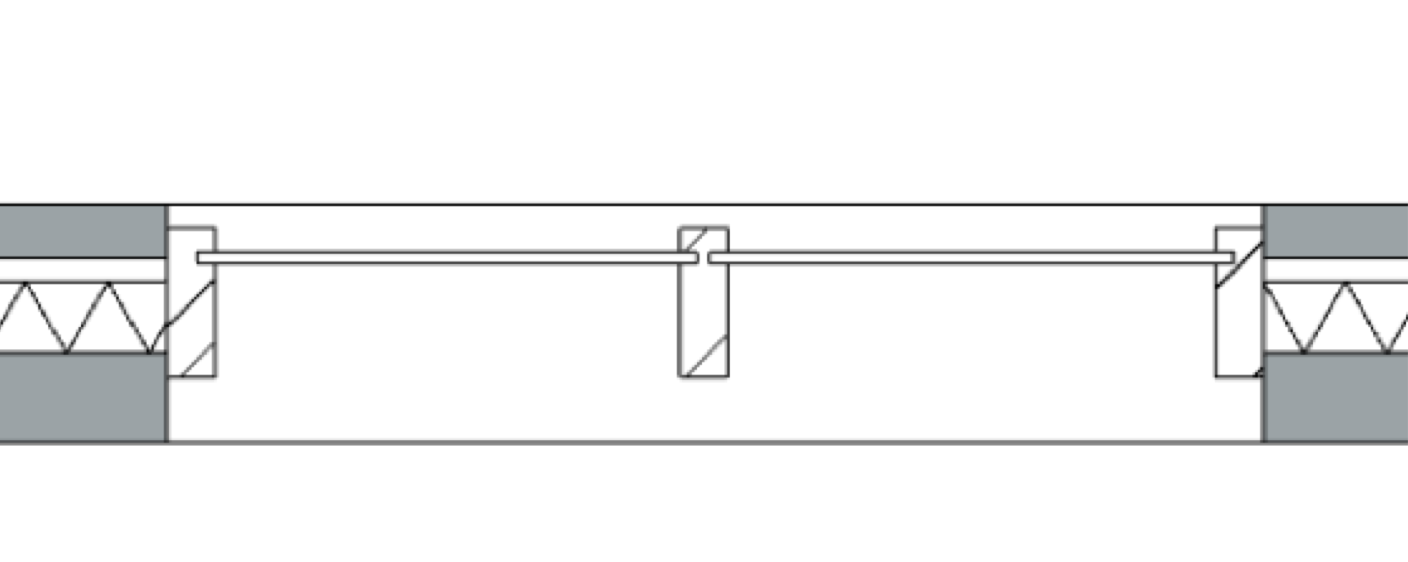

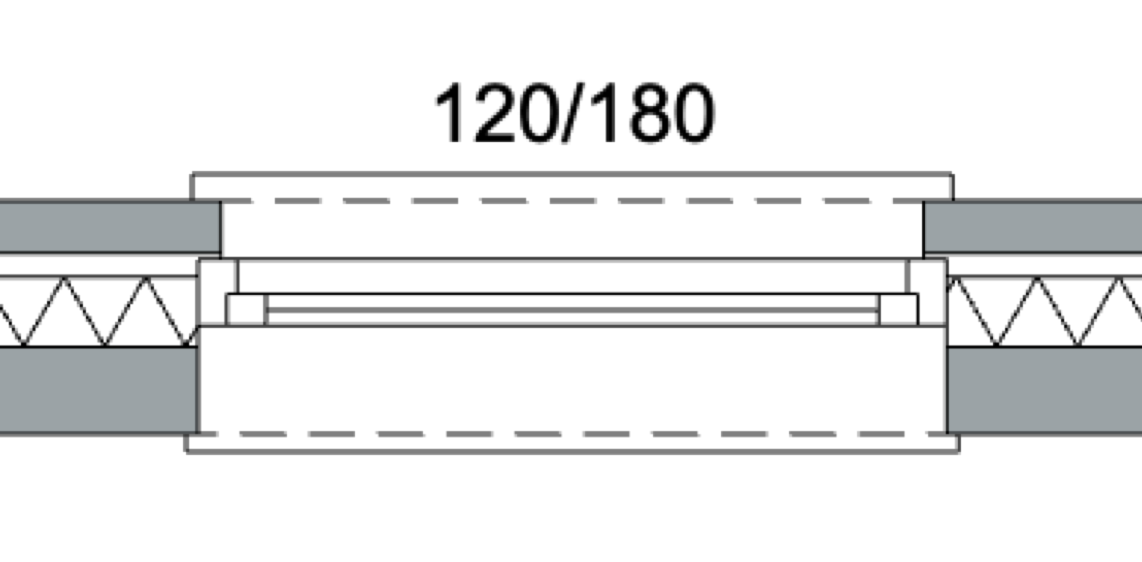

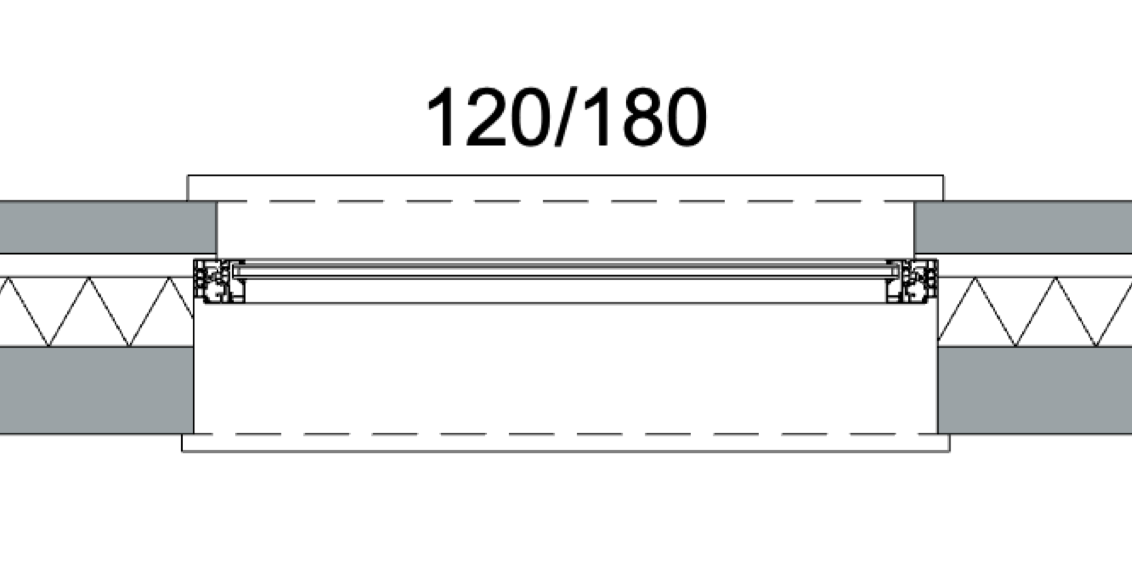

Ramen en deuren bibliotheek | Ramen- en deuren werkplaats | Geïmporteerd object | Vliesgevel | |
2D weergave | ||||
Aandachtspunten |
|
|
|
|
Ramen- en deurenstaat | Goed | Goed | Verschilt per object | Enkel eenheden, geen aanzicht |
Aanpasbaarheid | Direct in het object | Indirect via de bron elementen | Direct in het object | Direct in het object / in losse profielen |
Vormvrijheid | Mogelijkheden beperkt door object | Geen beperking qua aanpasbaarheid | Mogelijkheden beperkt door object | Geen beperking qua aanpasbaarheid |
Niveau van geometrie | Van ruimte reservering tot op niveau van sponningen | Getekend detailniveau met slechts één materiaal | Verschilt per object | Getekend detailniveau |
Renovatie | Goed. Niet mogelijk op niveau van subonderdelen | Goed. Niet mogelijk op niveau van subonderdelen | Goed. Niet bekend of dit op niveau van subonderdelen kan | Niet mogelijk |
Extra ** | Onderdeel van object | Te modelleren in object | Onderdeel van object | Los te modelleren |
Wandaansluiting | Onderdeel van object | Onderdeel van object | Onderdeel van object | Onderdeel van object raam- deuropening |
** extra instellingen zoals vakvullingen, ventilatierooster, rollaag, onderdorpel, vensterbank, wandafwerkingen, zonwering, markers, …
Zie voor meer informatie de artikelen:
Stelkozijnen
Hoe om te gaan met stelkozijnen en spouwlatten wordt uitgelegd in het artikel: Instellen van een spouwlat of stelkozijn inclusief stelruimte.
