Explosietekeningen

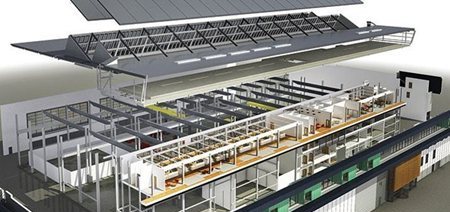

Om de structuur van een gebouw inzichtelijk te maken kan gebruik gemaakt worden van zogenaamde explosietekeningen. Hierbij wordt het model als het ware 'uit elkaar getrokken', zodat bepaalde structuren duidelijker worden. Vervolgens kan deze explosietekening, middels visualisaties aan de documentatie van een project worden toegevoegd worden.

1. Maak hiervoor een kopie aan van het project

2. Zorg ervoor dat alle wanden en kolommen met de bovenzijde niet meer gelinkt staan met de verdieping

3. Stel dan de verdiepingshoogte in op een hogere waarde, bijvoorbeeld 10 meter
   Archicad zal de verdiepingen in het 3D venster automatisch uit elkaar trekken
4. Plaats dit project als Hotlink in het bouwkundig project (multistory hotlink)

5. Maak hiervan een View of 3D document aan om de explosietekening aan de documentatie toe te voegen
