Graphic Override van Composiet wanden m.u.v. isolatie en spouw

In deze Graphic Override tip wordt uitgelegd hoe de instellingen kunnen worden aangepast, zodat een plattegrond tekening in een ontwerpfase kan worden weergegeven, waarbij alle wanden in het zwart worden getoond m.u.v. de isolatie en luchtspouw. Als uitgangspunt gebruiken we de bestaande Graphic Override Combination 'SO/ VO-Basis' die al in de (KME)template van KUBUS aanwezig is.

Als deze filter wordt toegepast, verandert de weergave als volgt:

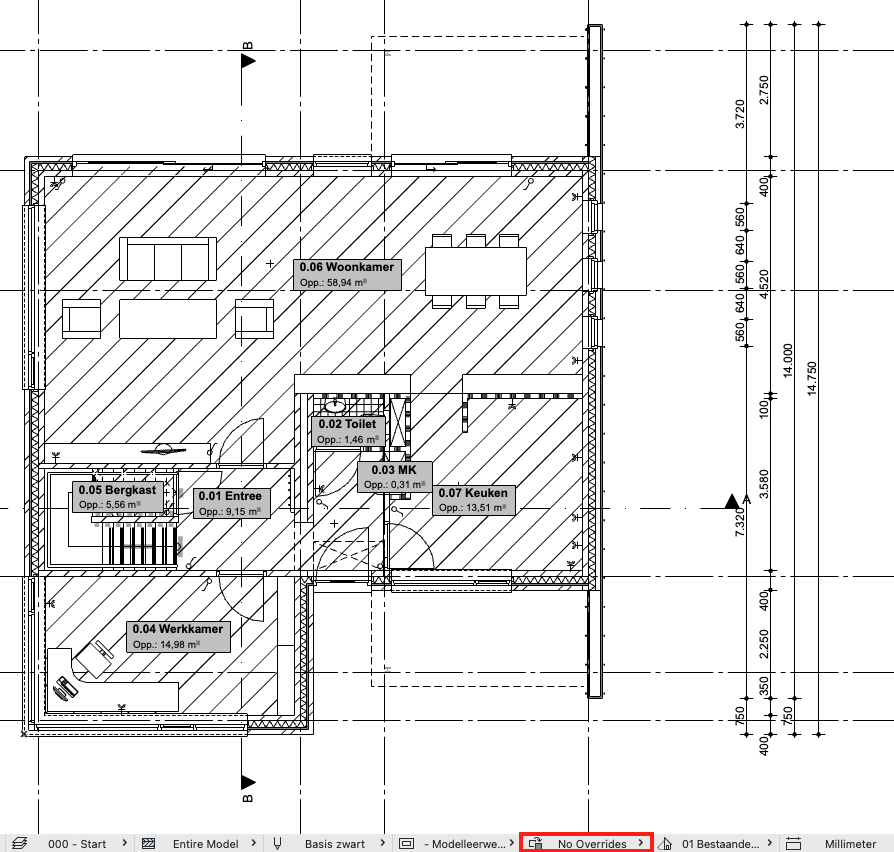

Zonder Graphic Override:

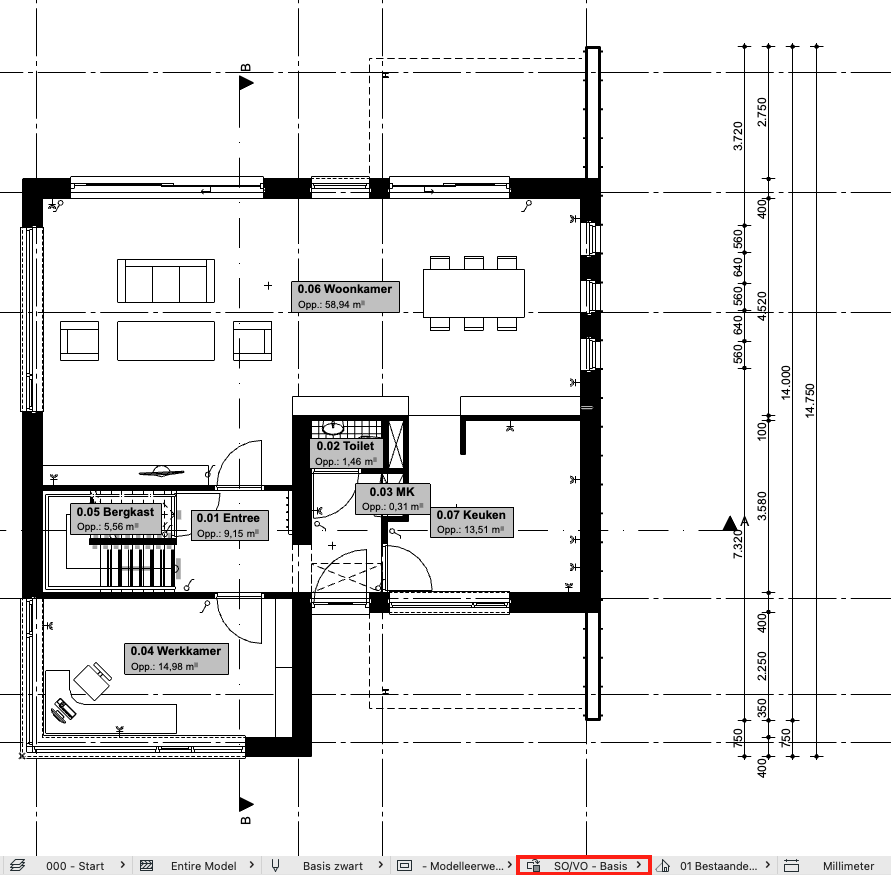

Met Graphic Override SO/ VO - Basis:

Lees eerst het artikel over Graphic override combinations maken

Nieuwe Graphic Override Combination, waarbij de isolatie en spouw wit blijven

Als het gewenst is om alle wanden met een zwarte arcering te overschrijven, maar de isolatie en spouw moeten wit blijven kan hiervoor een nieuwe Graphic Override Rule worden aangemaakt.

Ga hiervoor als volgt te werk:

Benodigde basisonderdelen

• Een pennenset waarin Pen 104 wit is.

• Gebruik arceringspen Pen 104 in de Building Materials voor de isolatie en luchtspouw. Stel de foreground pen in met pen 104.

• De bestaande Graphic Override Combination SO/ VO - Basis als uitgangspunt (zie bovenstaande paragraaf)

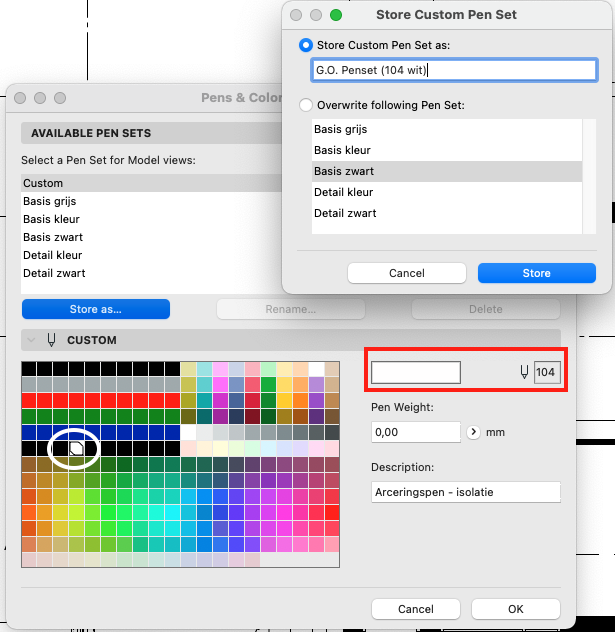

Nieuwe Penset met Pen 104 wit:

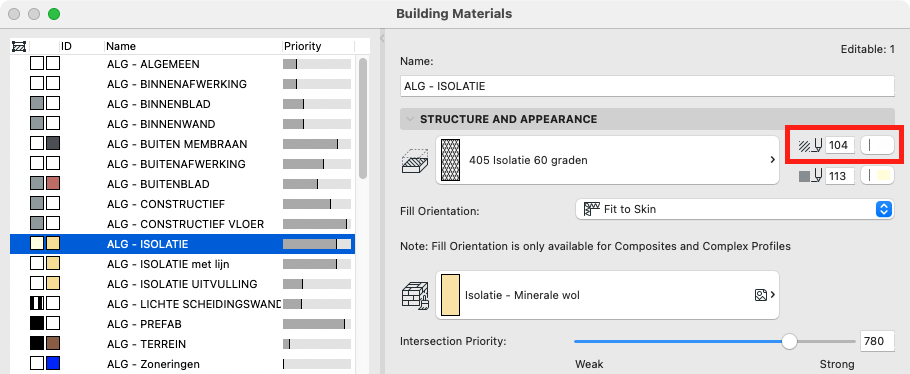

Building Materials met Foreground Pen 104:

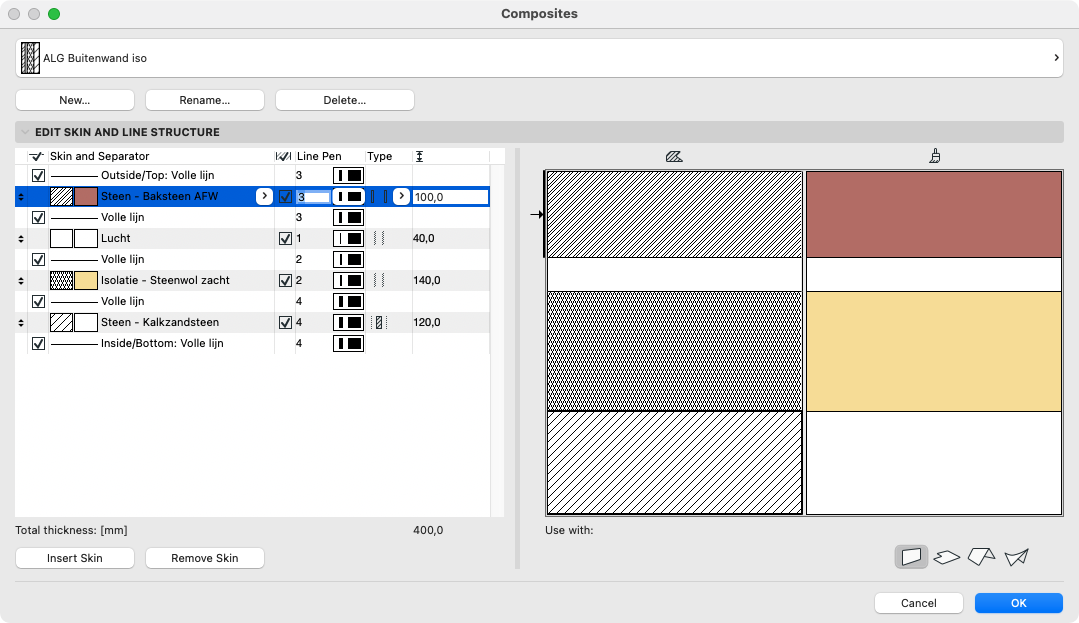

In dit voorbeeld is de onderstaande composiet wand gebruikt. De benodigde building materials ('Isolatie - Steenwol zacht' & 'Lucht') zijn aangepast met foreground pen 104

Nieuwe Graphic Override Rule aanmaken

Er is een nieuwe Graphic Override Rule nodig om toe te passen in de nieuwe Graphic Override Combination.

Pas de volgende stappen toe:

• Maak een kopie van de Graphic Override Rule 'Alle Cut Fills - Gevuld zwart m.u.v. ramen en deuren' aan.

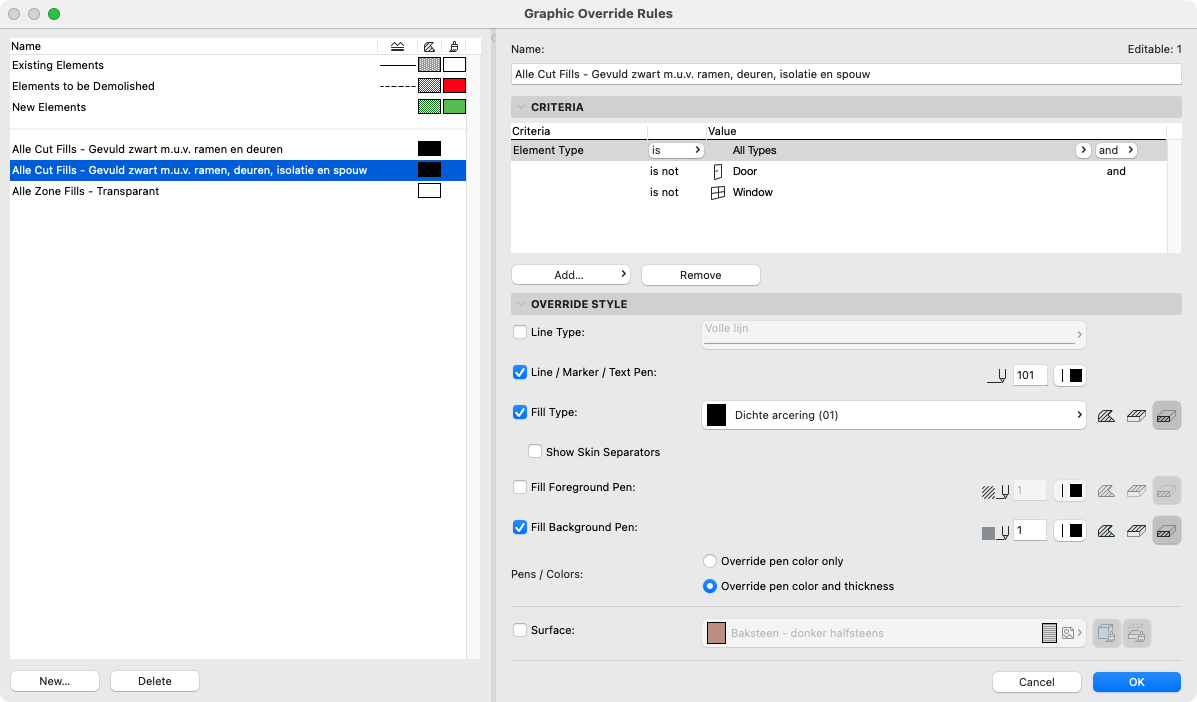

• Stel de regel in met een override voor de Background pen van de Cut Fills met een zwarte pen


Nieuwe Graphic Override Combination aanmaken

Er is een nieuwe Graphic Override Combination nodig op basis van de bestaande Combination SO/VO - Basis.

Pas de volgende stappen toe:

• Maak een kopie van de Graphic Override Combination 'SO/ VO - Basis

• Vervang de Graphic Override Rule ''Alle Cut Fills - Gevuld zwart m.u.v. ramen en deuren' door de nieuw gemaakt Rule (m.u.v. isolatie en spouw)


Nieuwe Graphic Override Combination toepassen

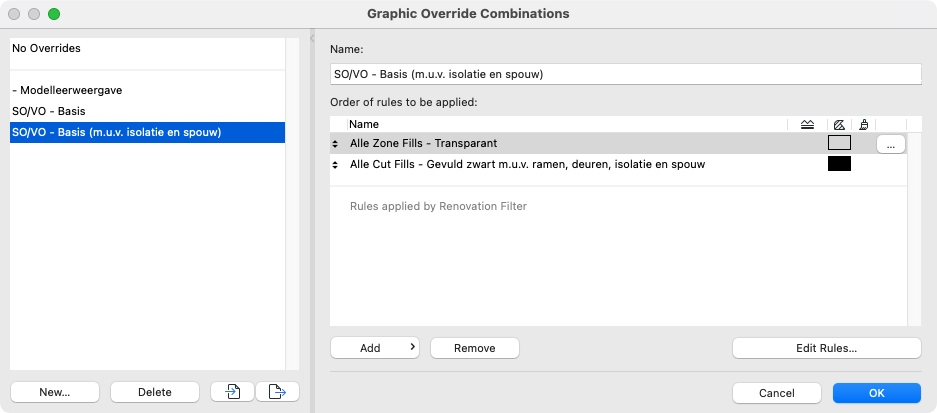

Stel de nieuwe Graphic Override in samen met de nieuwe Penset en sla de filtercombinatie op als view.

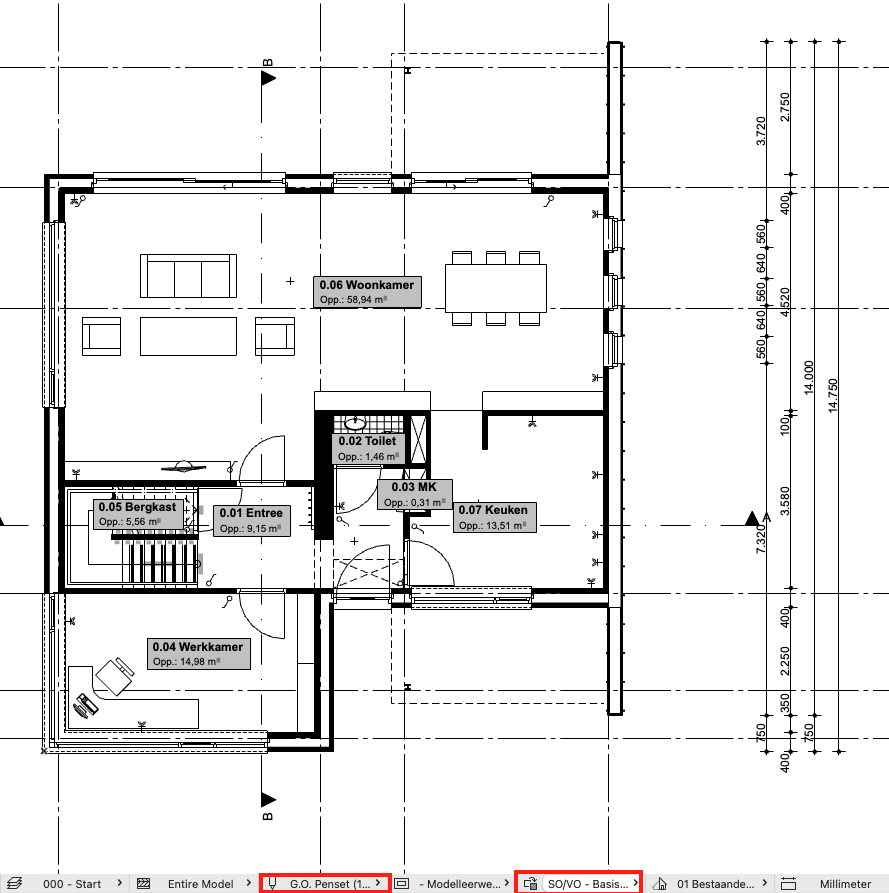

Met Graphic Override SO/ VO - Basis (m.u.v. isolatie en spouw):
