Hoogtelijnen vanuit een terrein genereren

Hoogtelijnen vanuit een terrein genereren

In dit artikel worden twee methoden omschreven voor het genereren van hoogtelijnen van een terrein.

Op basis van 2D lijnwerk is het met Archicad eenvoudig om een geaccidenteerd terrein te modelleren. De gegeven hoogtelijnen worden met behulp van de ‘toverstaf’, direct omgezet in een Z-waarde (hoogte). Zie voor meer informatie het artikel: Het Mesh-gereedschap: landschap met onregelmatige oppervlakten maken.

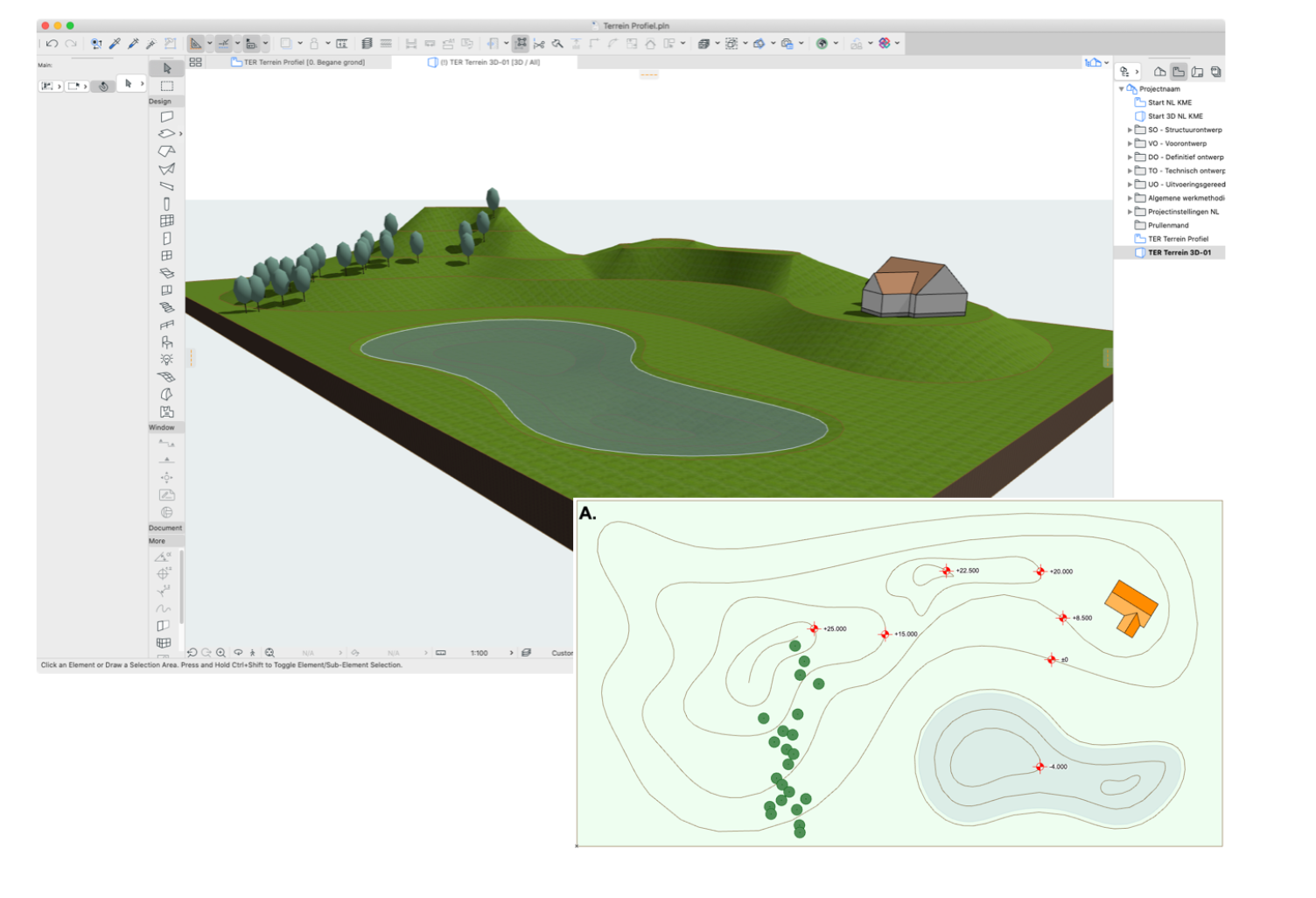

Andersom is het ook mogelijk om 2D hoogtelijnen uit het gemodelleerde terrein te genereren. Geef hiermee inzicht in het verloop van het terrein op elke gewenste positie met behulp een 3D Document.

2D Hoogtelijnen

De 2D hoogtelijnen zijn een directe afgeleide uit de 3D Mesh. Het zijn twee methodes om dit te doen. Ga als volgt te werk:


Methode 1 - Handmatig hoogtelijnen genereren

Deze methode duurt wat langer maar heeft het voordeel dat het eindresultaat zijn bewerkbare polylijnen.

Stap 1a: Vanuit de Plattegrond

  1. Open de verdieping met de Mesh en maak alle andere informatie (layers) onzichtbaar
  2. Klik met de rechtermuisknop ergens in het openstaande venster (niet op een element of object) en kies 'New 3D Document from Floor Plan...'
  3. Geef het 3D document de gewenste naam en klik op 'OK'
  4. Mocht eventueel de kijk- of doorsnedehoogte van het 3d Document nog aangepast moeten worden:
    1. Klik boven in het nieuwe tabblad van het 3D document met de rechtermuisknop en kies '3D Document settings...'
    2. Stel in het uitvouw menu voor Floor Plan Projection de gewenste hoogte in.
  5. Ga verder naar Stap 2: Hoogte lijnen uit 3D Document halen

Stap 1b: Vanuit 3D met 3D snijvlak

  1. Selecteer de Mesh en toon dit in het 3D venster
  2. Gebruik de 3D Cutaway functie om de Mesh op de gewenste hoogte door te snijden.
    Gebruik eventueel een doorsnede om de Cutaway op de gewenste hoogte te zetten.

  3. Ga naar View > 3D View Options > 3D Projection Settings
  4. Kies vervolgens voor Top View en klik op 'OK'

  5. Maak een ‘3D document’ van de 3D weergave via een rechtermuis klik in het venster (niet op een element of object) en kies 'New 3D document from 3D...'
  6. Geef het 3D document de gewenste naam en klik op 'OK'
  7. Ga verder naar Stap 2: Hoogte lijnen uit 3D Document halen

Stap 2: Hoogte lijnen uit 3D Document halen

  1. Open het 3D document
  2. Gebruik de ‘Marquee’ in combinatie met de ‘Copy-Paste’ functie om de inhoud van het 3D document naar het plattegrond venster te kopieëren
  3. Verwijder ongewenste informatie, zoals arceringen en overtollig lijnwerk
  4. Plaats de overgebleven hoogtelijn op de juiste positie in het terrein
  5. Plaats eventueel een ‘Level Dimension’ op de hoogtelijn om inzicht te geven in de terreinhoogte

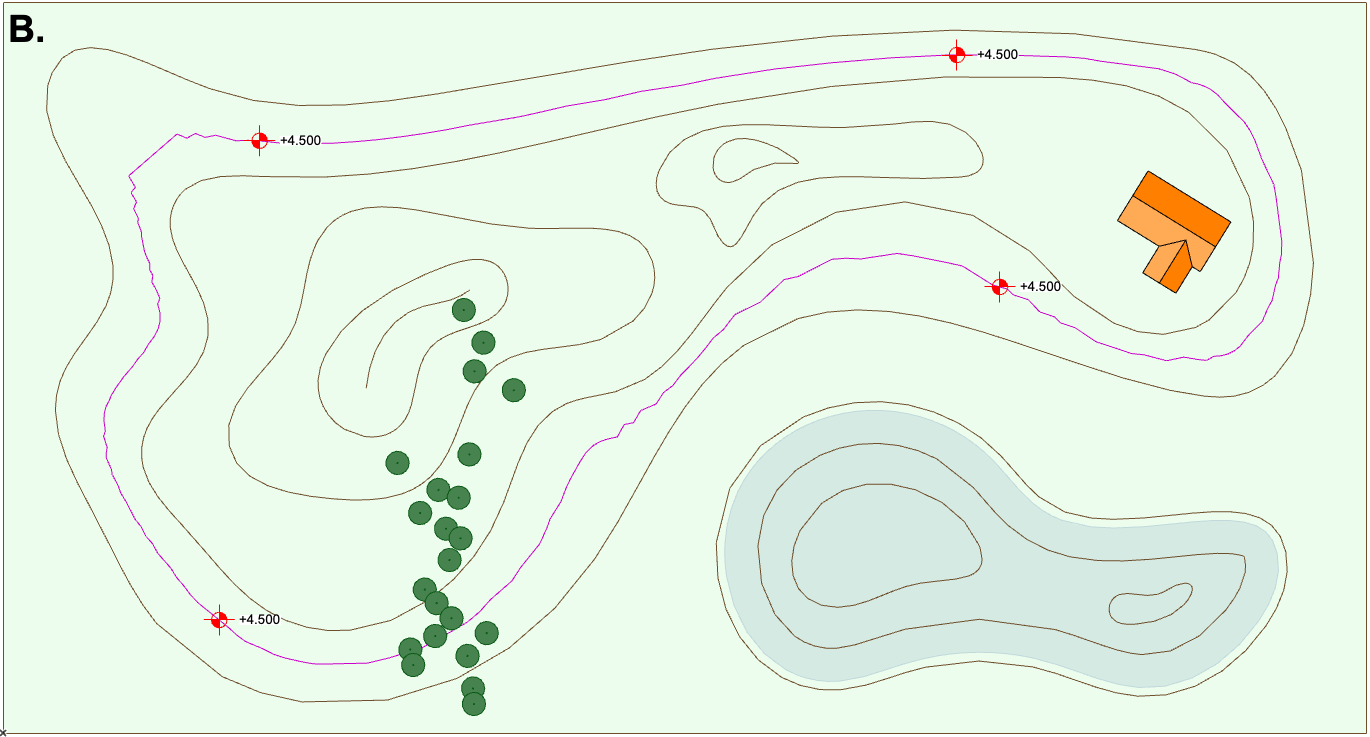

Mocht het een doorlopende hoogtelijn zijn, zoals in het voorbeeld hieronder, dan kan er ook voor gekozen worden om in het 3D document het volgende te doen:
  1. Activeer het lijn-gereedschap en gebruik de toverstaf om direct het contour van de doorgesneden Mesh over te nemen
  2. Zorg ervoor dat deze lijn op een andere laag staat dan de Mesh zelf
  3. Zet de laag van de Mesh uit
  4. Selecteer de lijn en 'Copy - Paste' deze naar de plattegrond op de gewenste plaats.
  5. Herhaal bovenstaande stappen voor alle hoogtelijnen, die in de plattegrond getoond moeten worden

Methode 2 - Contour Generator Tool

Een alternatieve methode is om de 'Contour Generator Tool' te gebruiken. Het is een sneller methode, maar het eindresultaat zijn losse lijnen in plaats van polylijnen.
  1. Download de 'Contour Generator Tool' via volgende pagina:  https://bimcomponents.com/GSM/Details/23474 . Deze tool is een een object oorspronkelijk gemaakt voor Archicad 21, maar ook bruikbaar in Archicad 26.
  2. Het gereedschap is een onderdeel van een Library Container file (.LCF). Voeg deze toe aan het project via de Library Manager.
  3. Selecteer een terrein (Mesh) waarvan hoogtelijnen gegenereerd moeten worden, en zet deze om naar een object. (File > Libraries and object > Save Selection as > Object ). Geef het een duidelijk naam (belangrijk voor de volgende stap.)

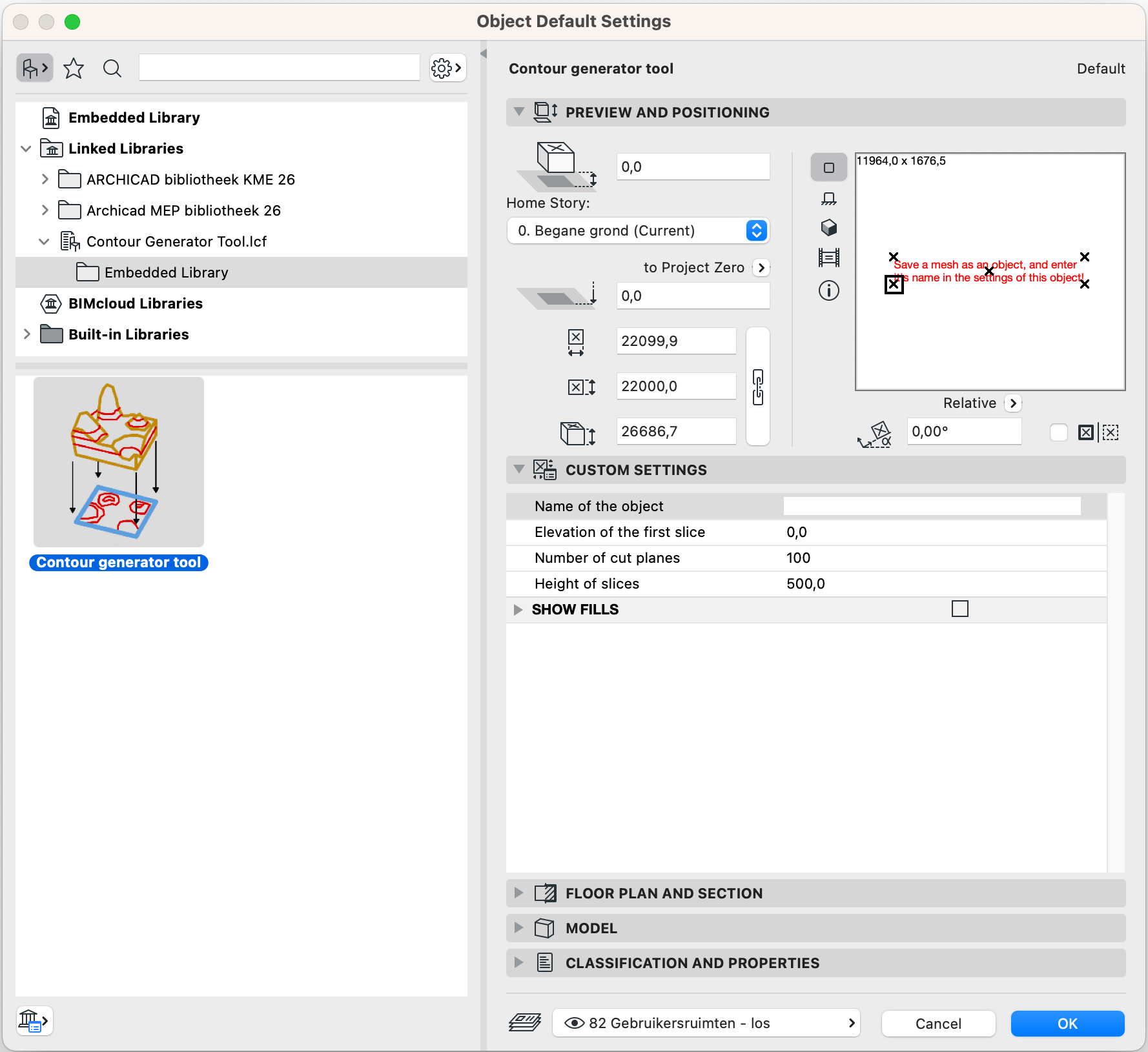

  4. Pas de instellingen van de 'Contour Generator Tool' naar wens aan in de Object Default Settings > Custom settings. Het object is te vinden bij: Linked libraries > Contour Generator Tool.LCF > Embedded Libraries.
Name of object: Maak gebruik van dezelfde naam als bij het terrein object in stap 3 (zonder gebruik van hoofdletters). Dan worden de hoogtelijnen automatisch gegenereerd uit het terrein object.
Elevation of the first slice: Stel de gewenste hoogte in van de onderste hoogtelijn.
Number of cut planes: Pas het aantal hoogtelijnen aan.
Height of slices: Pas de hoogte tussen de hoogtelijnen aan.


 5. Plaats het object op plattegrond. Dit wordt nu een (2D) kopie met gegenereerde hoogtelijnen vanuit het terrein object. Bij Edit > Reshape > Explode Into Current View blijft deze nu een groep met bewerkbare, losse  lijnen.
Meer informatie over methode 2  is te vinden op deze pagina van de Graphisoft Community
