Importeren van 3D Trappen met 'Eigen Trap' object

Importeren van 3D Trappen met 'Eigen Trap' object

Als een trappenfabrikant zijn trappen aanbiedt als 3D elementen, kunnen deze in Archicad worden geïmporteerd. Het gedownloade object kan direct geplaatst worden of met het object 'Eigen Trap KM’ bijgewerkt worden. Doormiddel van het 'Eigen Trap KM' object  kan de trap een verdiepingsgevoelig symbool krijgen, kunnen er trapeigenschappen aan gekoppeld worden en kan aan het 3D model de gewenste plattegrondweergave gekoppeld worden. Hieronder worden de stappen hiervoor in zowel de video als in het artikel toegelicht.

De trappen van de fabrikant hebben niet hetzelfde gebruiksgemak, zoals bijvoorbeeld weergave opties, als de trappen gemaakt met de het trapgereedschap. Zie voor het maken van trappen met het trap-gereedschap de volgende artikelen:
  1. Trappen
  2. Trappen maken
  3. Modelleren Nederlandse woningbouwtrap

Video

Voor het importeren van de 3D trappen:



Stap 1 Modelleren van de 3D trap

A. Trap importeren

Met deze methode is een trap te maken door middel van een door de fabrikant beschikbaar gesteld 3D model.
  1. Download een DWG/DXF bestand van de website van de fabrikant.
    Bijvoorbeeld bij:
    1. Vermeulen Trappen
    2.  Hoograven Traptechniek
    3. Vios Trappen
  2. Importeer de DWG via File > Libraries and Objects > Open Object...

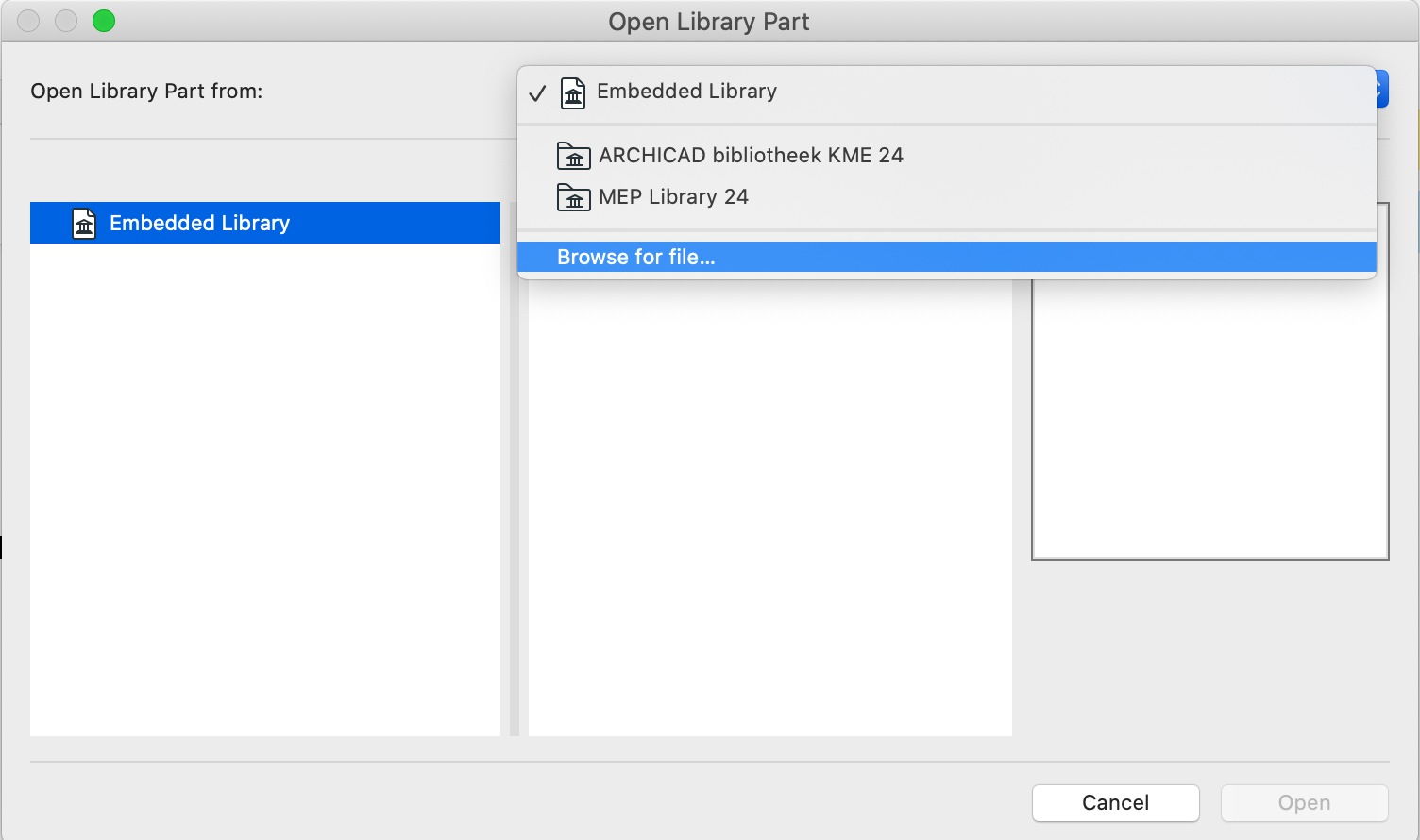

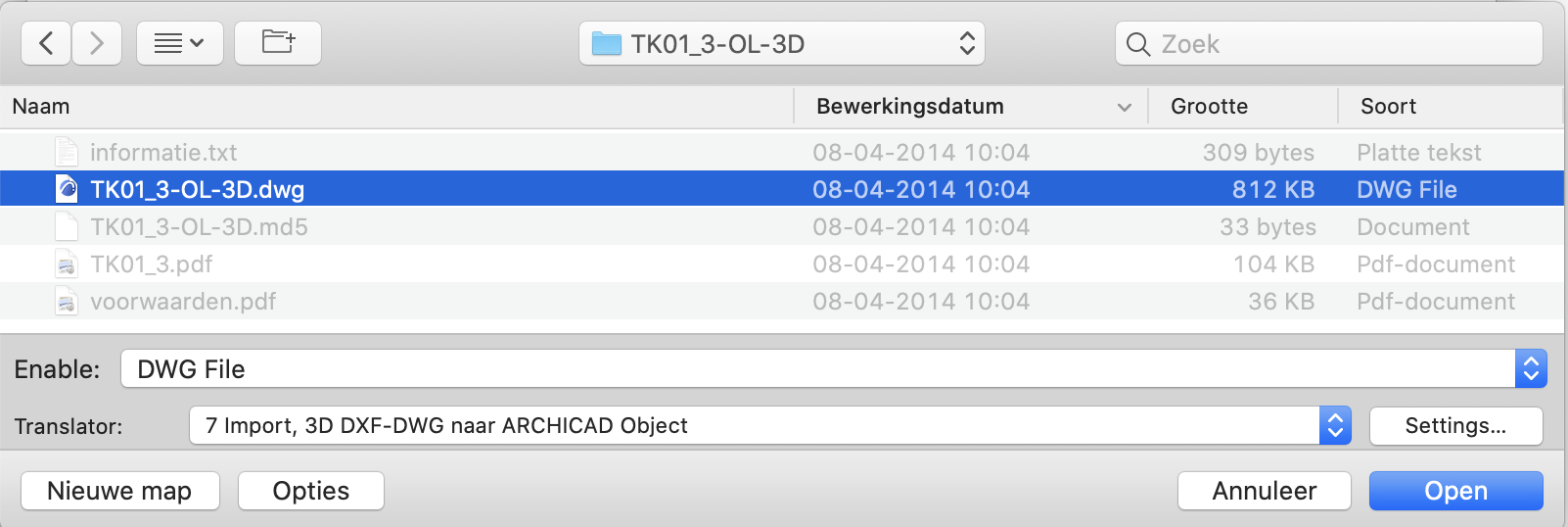

  3. Kies rechtsboven voor Browse for File en zoek het DWG bestand op

  4. Kies onderaan achter 'Enable' voor DWG File en Selecteer de Translator 7 Import, 3D DXF-DWG naar Archicad Object

  5. Klik op Open.
    Archicad zet het bestand om en het venster van de broncode verschijnt (Untitled-1).

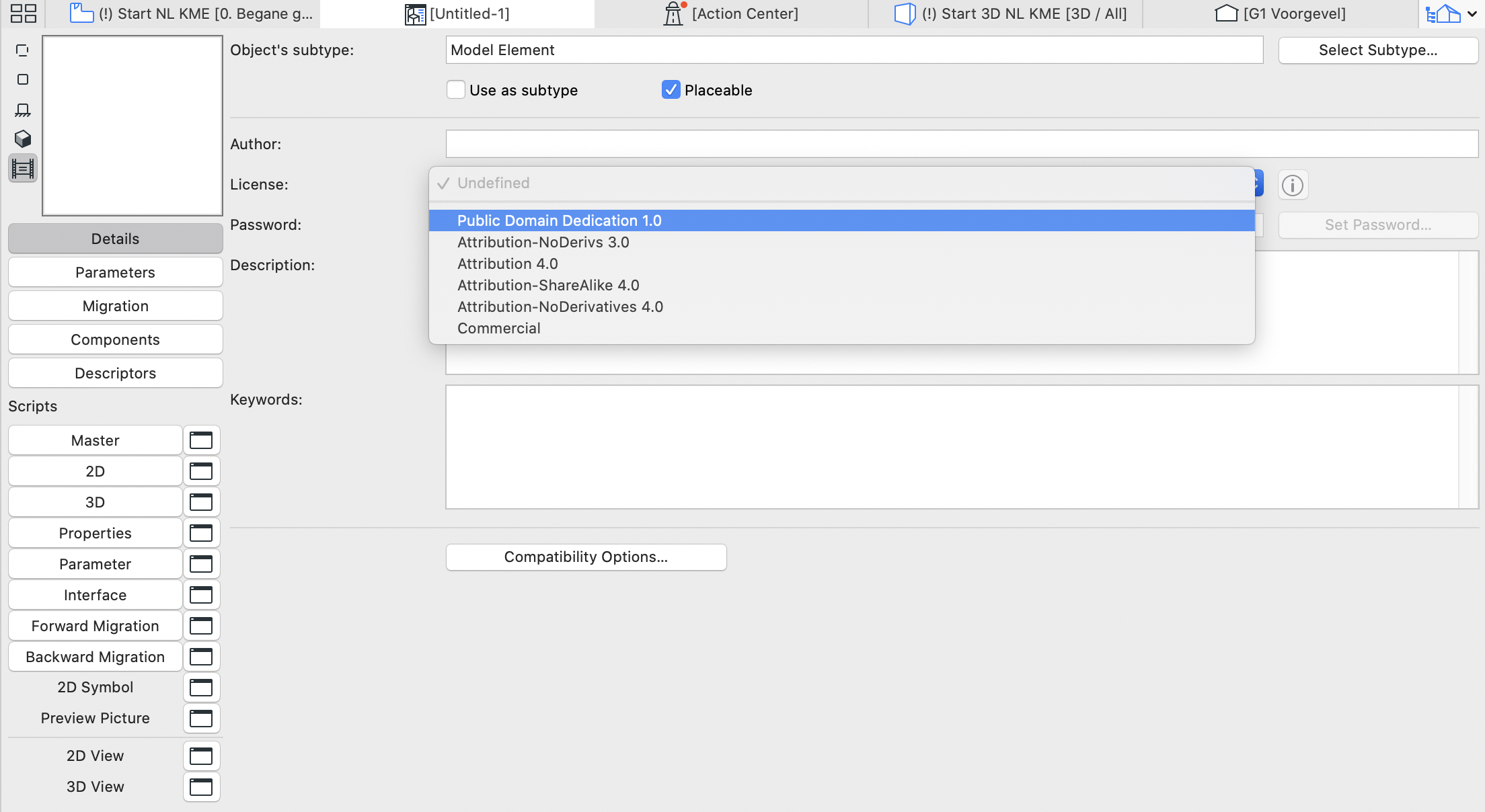

  6. Kies bij License voor Public Domain Dedication 1.0.

    Voor meer informatie hierover, klik het  icoon ernaast
.

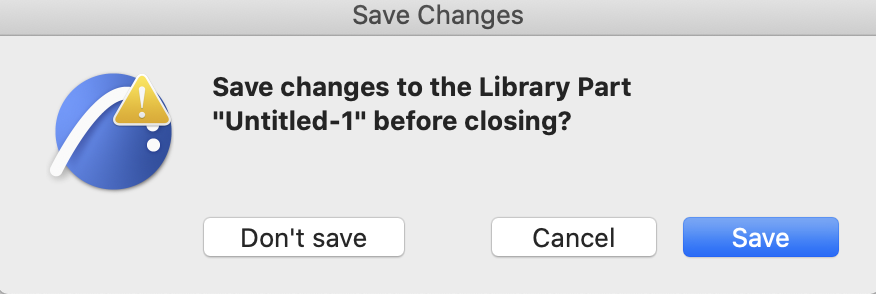

  7. Sluit dit venster en Archicad vraagt automatisch om het opslaan van het object

  8. Klik op Save

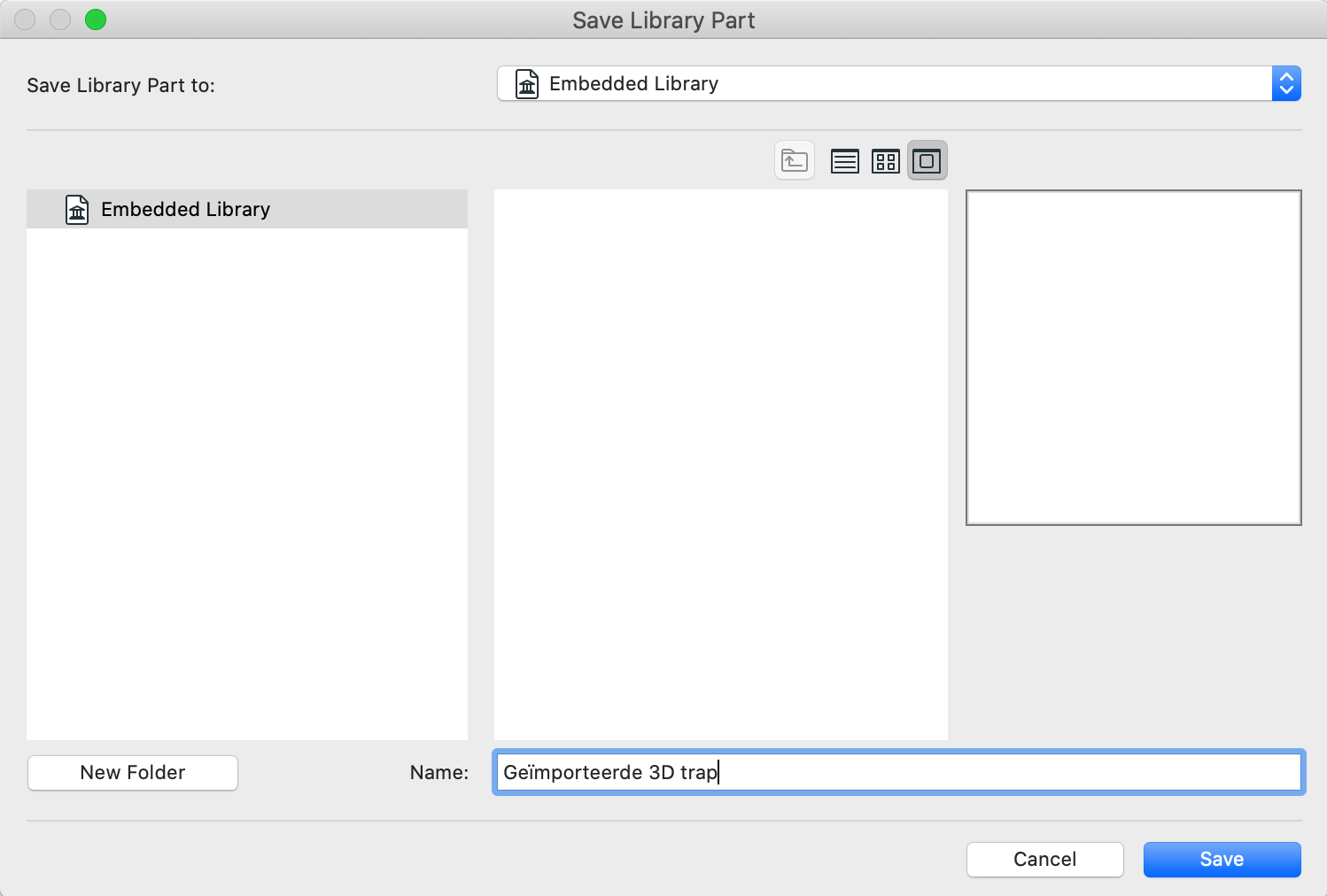

  9. Geef het object een duidelijke naam en sla het op in de Embedded Library of in een projectbibliotheek.

  10. Het bestand is nu als object terug te vinden in het project, ga verder naar stap 2

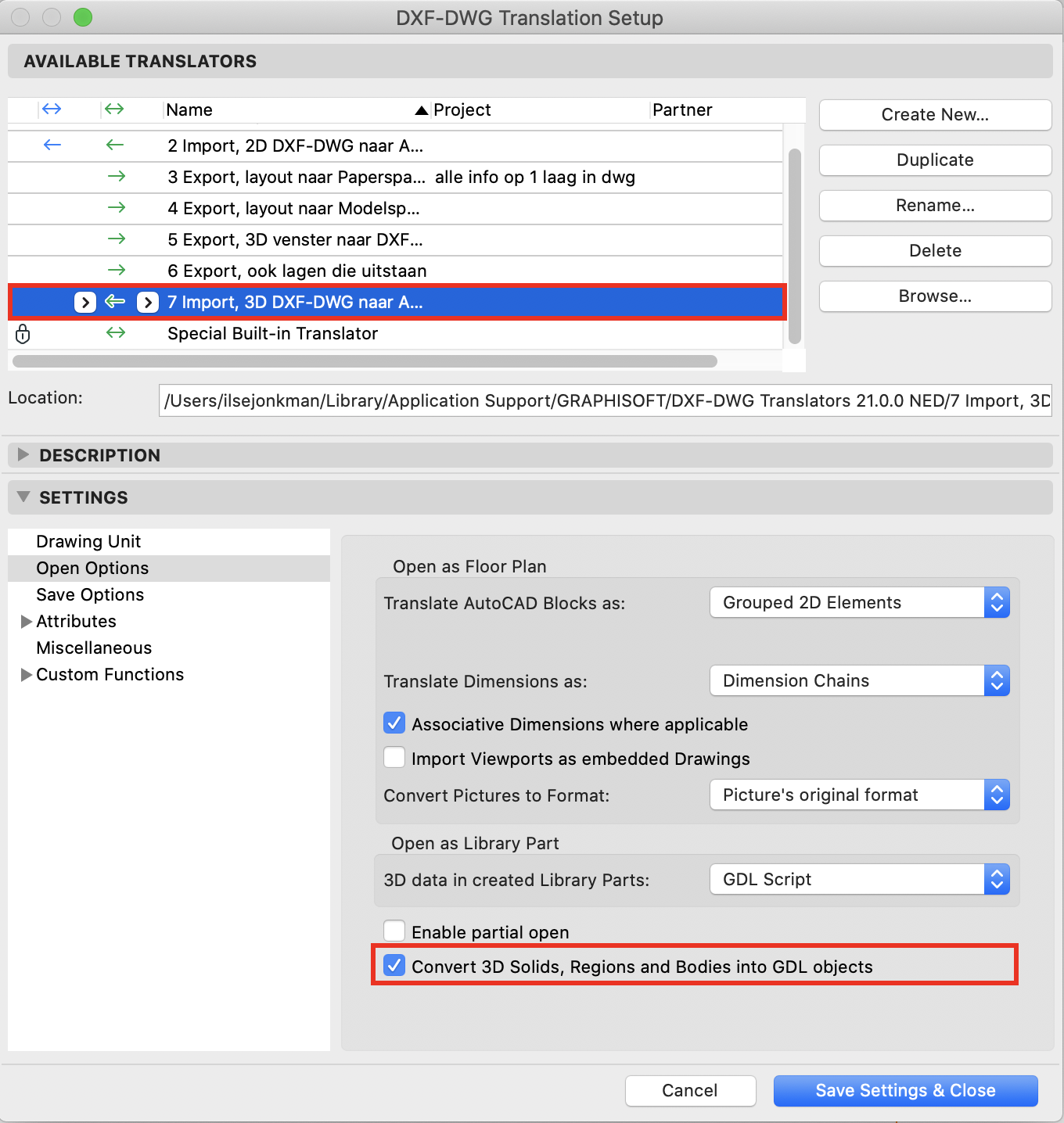

Als niet alle informatie in het object zichtbaar wordt, check dan in de Translator Settings ( File > Interoperability > DXF - DWG > DXF - DWG Translation Setup...) of in Translator 7  ' Convert 3D Solids, Regions and Bodies into GDL Objects' aangevinkt staat:

Gebruik eventueel het Morph gereedschap om het eerst het geïmporteerde 3D model naar wens aan te passen:
  1. Selecteer het element
  2. En kies in het rechter muisknopmenu voor ‘Convert Selection to Morph(s)’
  3. Sla de element na wijziging opnieuw als object op

B. Eigen trap modelleren

  1. Modelleer de trap met standaard Archicad elementen:
    1. Teken bijvoorbeeld de treden met Slabs en de Stootborden met Walls
    2. Vloeiende trapbomen kunnen gemaakt worden met Complex Profiles of het Morph-gereedschap
    3. Leuningen met standaard objecten of Beams
  2. Selecteer de elementen in de plattegrond en kies File > Libraries and Objects > Save Selection as... en sla het op als Archicad object in de Embedded Library of in een projectbibliotheek.

Stap 2 Oproepen zelfgemaakte 3D object in het trap-object ‘Eigen trap KM’

  1. Open de Object-tool  in de gereedschapsbalk

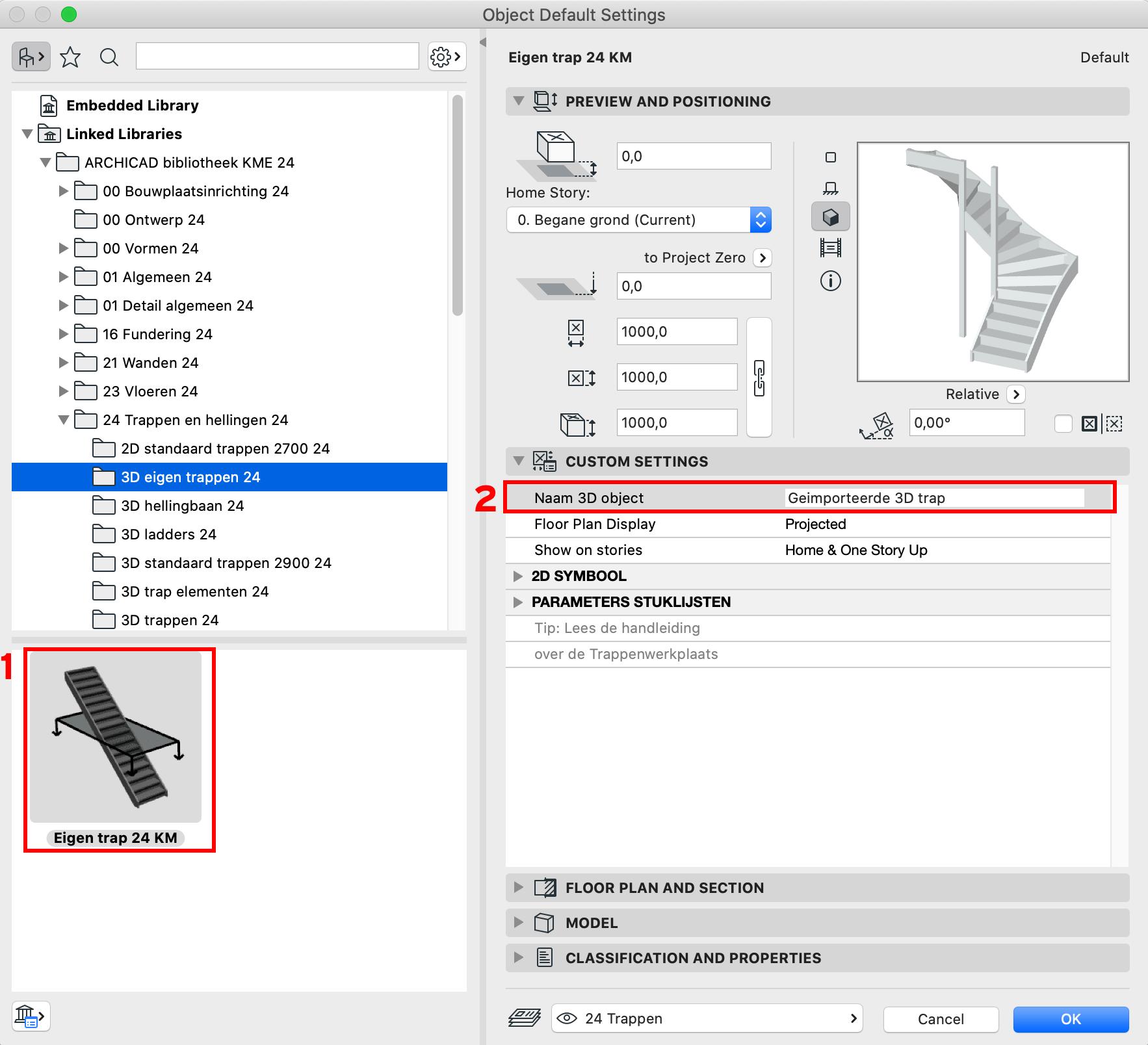

  2. Open nu het trap-object ‘Eigen trap’ (Object gereedschap) uit de map 24 Trappen en hellingen > 3D eigen trappen (1)
  3. Vul bij 'Naam 3D object' de naam van het zelfgemaakte object in (2) (in het voorbeeld 'Geïmporteerde 3D trap')
  4. Klik op 'OK'.
    Nu kan de trap geplaatst worden. Er wordt op iedere verdieping een projectie getoond waarbij het 3D object fysiek wordt doorgesneden op de dan geldende Floor Plan Cut Plane hoogte.

Extra plattegrondweergave – eigen verdiepingen kiezen

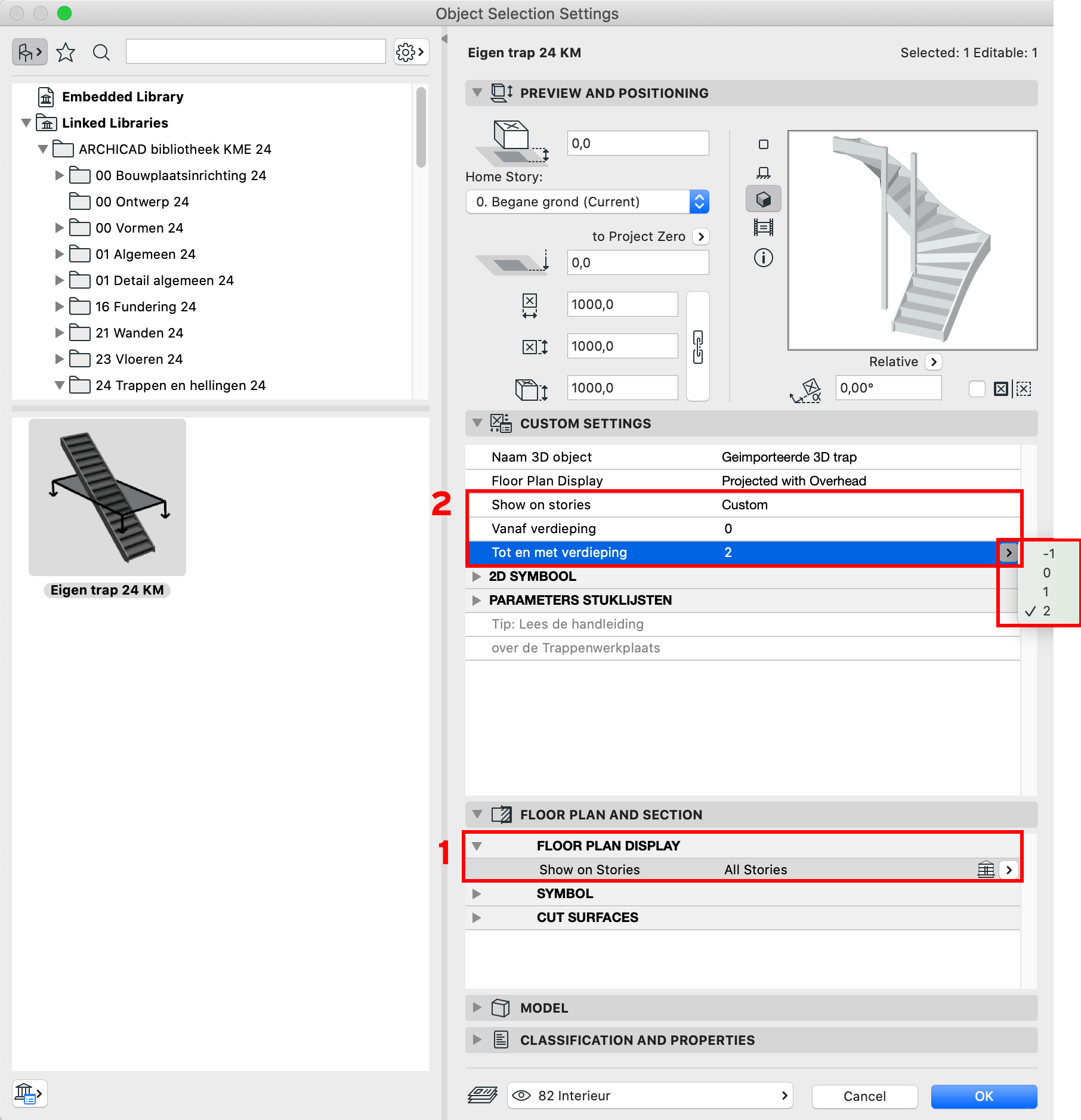

Stel vervolgens in de Settings van de trap in, op welke verdiepingen deze zichtbaar moet zijn:
  1. Ga naar het tabje Floor Plan and Section

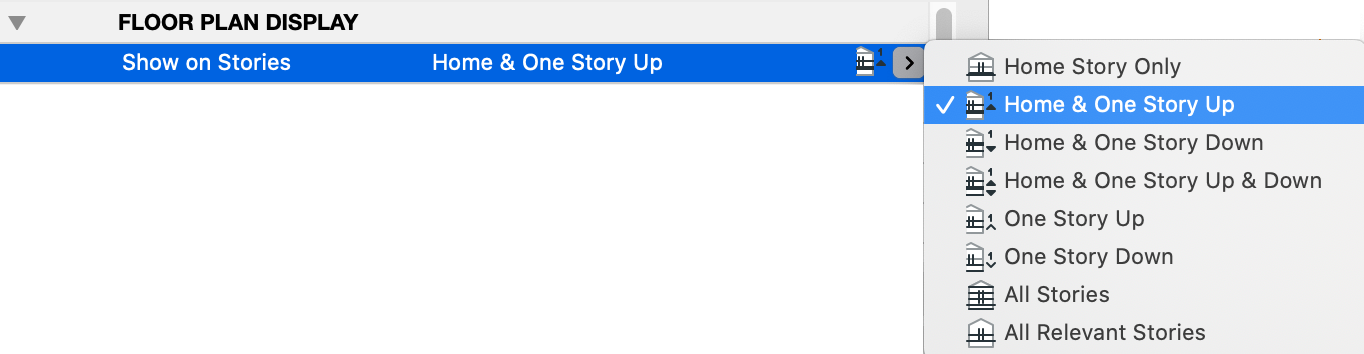

  2. En kies bij 'Show on Stories' de gewenste optie:
    1. 'Home & One Story up':
Of
  1. ' All Stories' (1)
    1. Vervolgens kan onder de 'Custom Settings' bij Show on Stories voor Custom gekozen worden(2)
    2. Selecteer daarna bij 'Vanaf verdieping' en 'Tot en met verdieping' de gewenste opties

Extra plattgegrondweergave - Stippelen bovenliggende delen

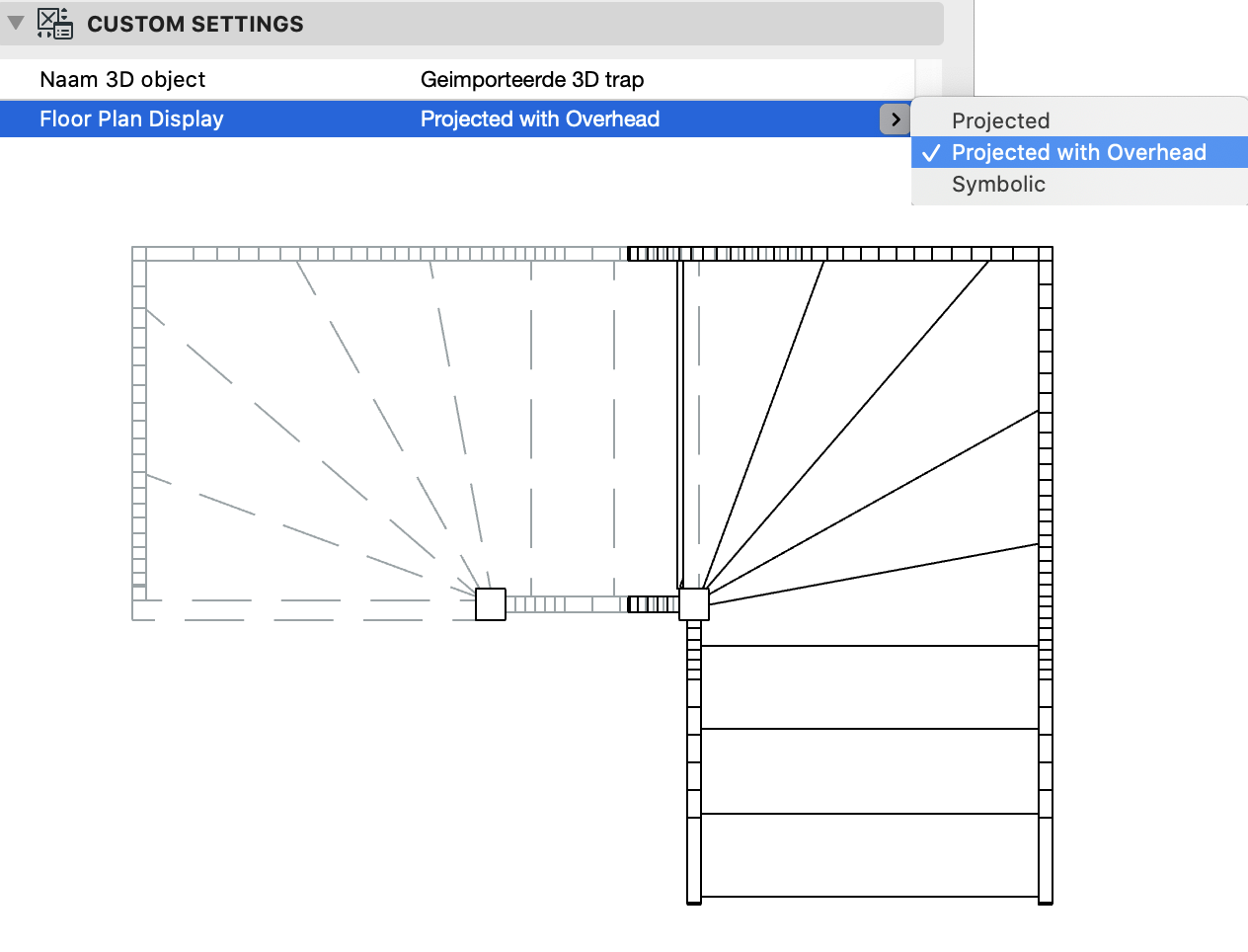

Met de optie ‘Projected with Overhead’ kan gekozen worden of datgene wat boven de Floor Plan Cut Plane zit, gestippeld wordt getekend. (kies pen en lijntype bij 2D symbool).
Modelleer de trap met standaard Archicad elementen.


Stap 3 Eigen plattegrondweergaven (optioneel)


In sommige gevallen is de projectie-plattegrondweergave van enkel het 3D model niet toereikend. In dat geval kunnen eigen plattegrondweergaven aan het object worden toegevoegd. Om hiervan gebruik te maken moet per plattegrondweergave een apart 2D object aangemaakt worden en op dezelfde wijze als de 3D trap aan het ‘Eigen trap’ object worden toegevoegd.

A. Modelleren plattegrondweergaven

  1. Teken met 2D elementen de eigen plattegrondweergaven, voor zowel begane grond als de verdieping.

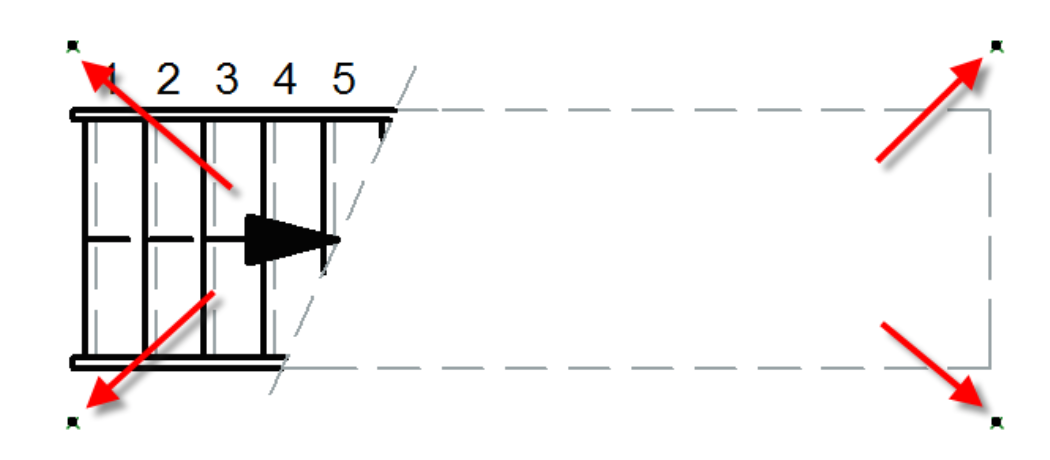

    Voeg tekst en ander informatie toe. Plaats buiten de weergave hotspots zodat alle informatie hierbinnen valt.
Plaats deze hotspots op dezelfde plaats óók bij het maken en opslaan van het 3D object.
  1. Selecteer de elementen per weergave in de plattegrond en kies File > Libraries and Objects > Save Selection as... en sla dit op als object in de Embedded Library of in een projectbibliotheek

B. Oproepen zelfgemaakte 2D weergaven in het trap-object ‘Eigen trap’

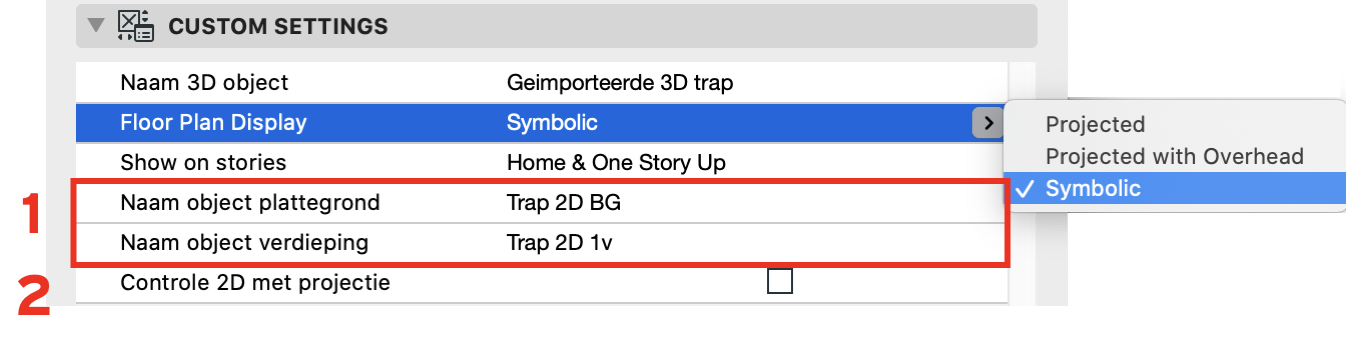

  1. Kies in het trapobject ‘Eigen Trap’ bij de Floor Plan Display voor ‘Symbolic’. Dit maakt het mogelijk om een eigen 2D weergave toe te kennen aan het trap-object.

    Zodra voor 'Symbolic' gekozen is komen de opties 'Naam object...' te voorschijn.

  2. Vul bij 'Naam object plattegrond' en 'Naam object verdieping' de naam van de zelfgemaakte objecten in (in het voorbeeld “Trap 2D BG”, respectievelijk “Trap 2D 1v”).
Als gebruik gemaakt wordt van de Symbolic methode kan het voorkomen dat 2D niet overeenkomt met het 3D. Gebruik de optie Controle 2D met projectie om dit te controleren.

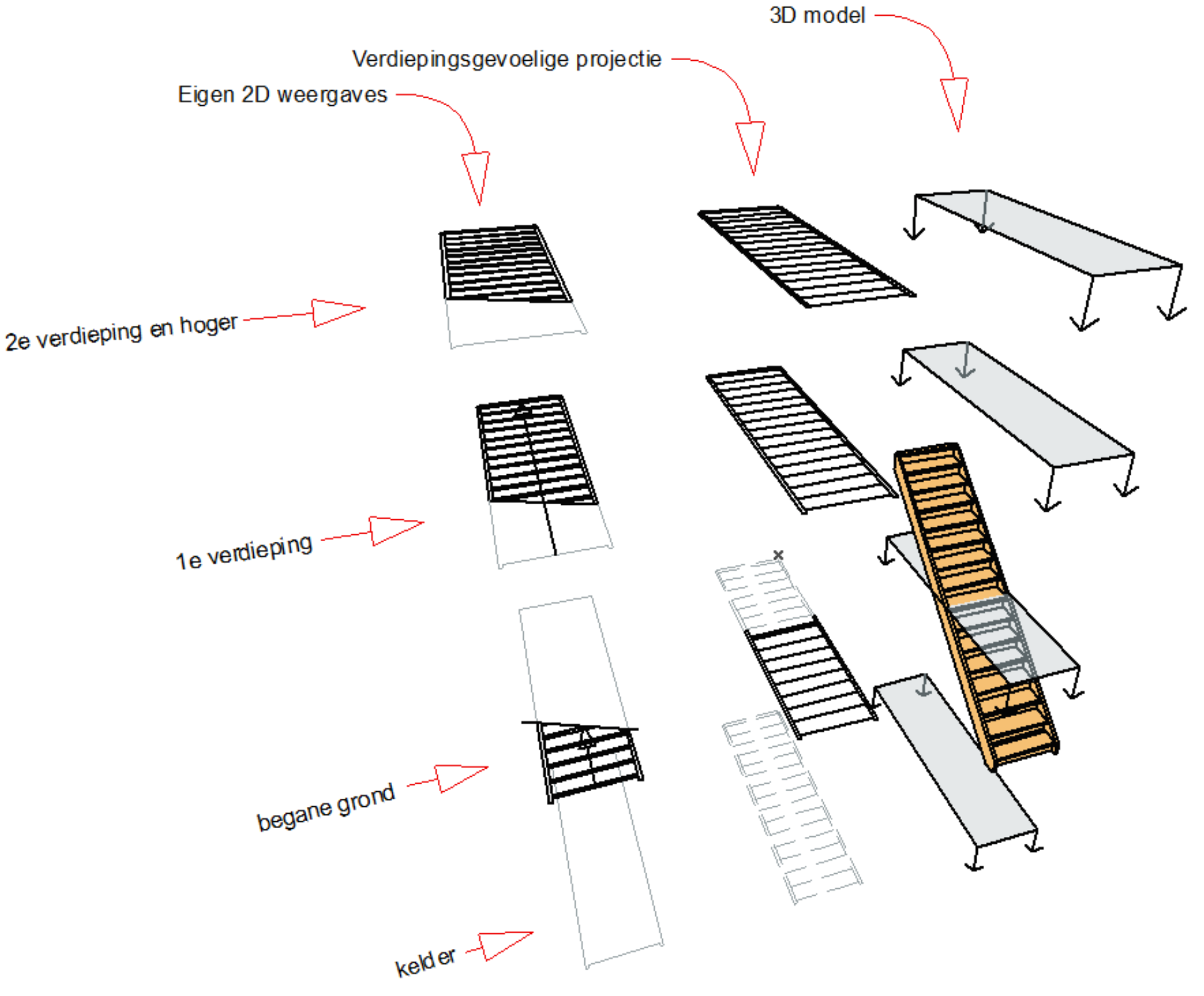

In de afbeelding hieronder is duidelijk gemaakt wat het verschil is tussen de verdiepingsgevoelige projectie van het model en het toevoegen van eigen plattegrondweergaven.
