Modules om het maximale uit Archicad te halen

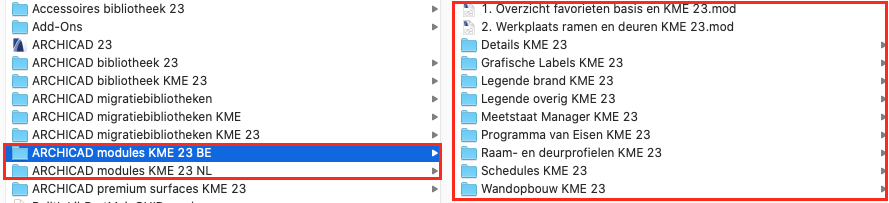

Naast de uitgebreide bibliotheek kan men als KeyMember ook beschikken over meer dan 70 aanvullende modules, welke zijn ogenomen in de KeyMember Editie. Deze zijn te vinden in de bestanden folder: GRAPHISOFT > ARCHICAD Modules KME XX BE/NL, op de locatie waar Archicad is geïnstalleerd op uw computer. De modules kunnen direct in de tekening worden gesleept en bevatten bijvoorbeeld standaard details of renvooien. Andere modules doen dienst als werkplaats, waarmee bijvoorbeeld zelf kozijnen kunnen worden gemaakt of trappen gemodelleerd.
De modules, waarin renvooien zijn opgesteld maken gebruik van de KeyMember objecten uit de bibliotheek voor o.a.: Brandbeveiliging, elektra, verlichting, verwarming etc. Daarnaast zijn er modules, waarin standaarddetails zijn gemaakt met behulp van in de KME voorkomende objecten. Deze details kunnen direct in de tekening worden geplaatst en naar eigen wens worden aangepast. Op elk gewenst moment kunnen deze modules vanuit een Verkenner venster (Windows) / Finder venster (Mac OS) naar de tekening gesleept worden. Het zoeken naar de objecten in de bibliotheek valt hiermee weg en de objecten staan meteen op de juiste plaats.
Modules kunnen ook worden gebruikt om een eigen bureau bibliotheek voor principe details op te zetten. Na het tekenen van 'eigen' details of renvooien kunnen deze als bureaustandaard (module) worden opgeslagen om deze later op dezelfde manier te gebruiken als de KeyMember Editie modules. Selecteer hiervoor in de tekening de onderdelen die bij de module moeten behoren en kies ‘Save Selection as Module’ in het menu
File > External Content en sla het bestand op. Bewaar de .mod bestanden in een bureau folder op de server en sleep ze in een openstaand Archicad venster om op een gewenst moment te gebruiken.
Een ander onderdeel van de KeyMember Editie Modules zijn de "Schedules KME XX" (
GRAPHISOFT > ARCHICAD XX > ARCHICAD modules KME BE/NL > Schedules KME). Hierin zijn alle KeyMember schedules te vinden alsook, een Archicad bestand waar al deze schedules inzitten. In de KME BE map zijn bovendien schedules te vinden voor Archisoft en de oude Meetstaat methode.
Voor de nieuwe Meetstaat Manager, klik
hier.
In Archicad kan het gebeuren dat de VMSW (BE) of NL/SfB (NL) classificatie mee komt bij het plaatsen van deze module bestand uit de map GRAPHISOFT > ARCHICAD Modules KME XX NL/BE. Deze classificaties kunnen eenvoudig verwijderd worden via het menu Options > Classification Manager... Selecteer de te verwijderen classifcatie en kies Delete, kies bij het verschijnen van de pop-up vervolgens voor Delete Anyway. Het verwijderen van deze classificatie heeft geen verdere gevolgen voor het Archicad project.
