Opwerken tekeningen met Image Fills

Opwerken tekeningen met Image Fills

Met Image Fills kunnen technische plattegronden worden omgezet in artistieke presentaties

Maak een eigen Image Fill aan

  1. Ga naar Options > Element Attributes > Fills of de optie in de toolbar
  2. Kies New > Image Fill en geef het een duidelijk benaming
  3. Bepaal voor welke Fill types de arcering beschikbaar komt Availability > Draft of Cover
  4. Kies een afbeelding via Browse
  5. Kies uit de bibliotheek of een extern bestand op de computer via Add
  6. Stel verder naar wens in

Plaats een losse arcering als Image Fill

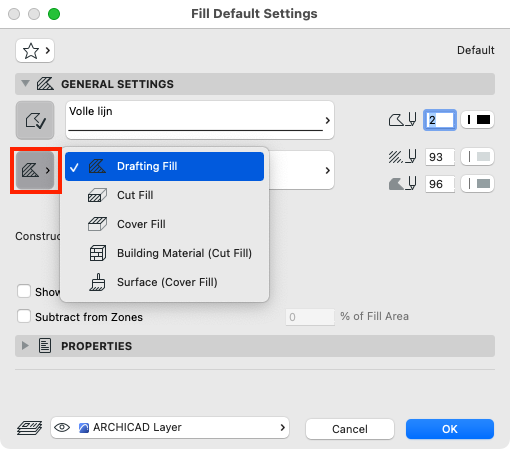

  1. Kies het Fill gereedschap
  2. Kies het juiste type arcering
  3. Plaats de arcering

Een Image Fill als Cover Fill

Sommige gereedschappen (o.a. Slab/Mesh) hebben de optie van een Cover Fill
  1. Open de Slab / Mesh Settings
  2. Kies Floor Plan and Section > Cover Fill
  3. Kies de gewenste Cover Fill. Is de Cover Fill uitgegrijst, vink dan de optie Use Fill from Surface af

Gebruik Surface Texturen als 2D arcering

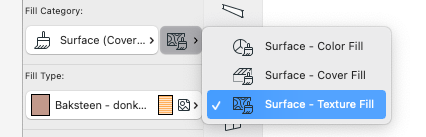

Vanaf Archicad 25 is het mogelijk om Surface Texturen te kiezen als arcering-patroon voor het tekenen van 2D arceringen. Maak gebruik van de Surface Color, Surface Cover of Surface Texture fill en combineer deze met de mogelijkheid tot uitlijnen t.o.v. een vast punt of pas de arcerings-richting aan met de gewenste 'Construction Method'.



Image Fills in aanzichten

Losse Image Fills of Surface Textures kunnen gebruikt worden in een aanzicht, maar het (gevel)aanzicht kan ook de Surfaces die in de elementen zijn gebruikt direct tonen.
Lees meer over deze methodiek in het artikel: Texturen in aanzichten

Bij het gebruik van Surface Texturen in aanzichten kan het voorkomen dat gepublishte PDF bestanden erg groot worden en daardoor moeilijk te openen zijn. Een workaround om dit te voorkomen is door de PDF bestanden te printen met een virtuele printer (Bullzip, CutePDF en anderen) via File > Print.

Schakelen tussen artistieke en technische weergave

Met behulp van Graphic Override kunnen elementen tijdelijk worden voorzien worden voorzien van andere attributen. Door Graphic Override Rules te maken kunnen bijvoorbeeld de Cover Fills van eenvoudig wit naar gekleurd worden veranderd of omgekeerd. Voorwaarde is dat de Cover Fill optie al is aangezet in het element.
Maak in de Navigator verschillende Views voor de verschillende situaties.
