Rollaag, hanekam, korfboog en ellipsboog

Rollaag, hanekam, korfboog en ellipsboog

De rollaag boven een raam of deur kan in veel gevallen ingesteld worden in het element zelf.  Alternatieven zijn het plaatsten van een los object of het zelf modelleren.

Raam of deur

  1. Open de instellingen van het raam- of deur-gereedschap

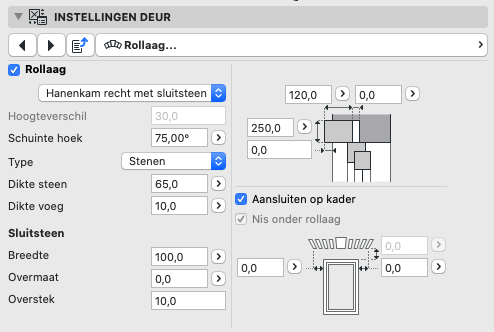

  2. Ga naar de Settings > Instellingen > Wandopening > Rollaag
  3. Kies de gewenste optie:
    1. 'Rollaag'
    2. 'Hanekam recht'
    3. 'Hanekam recht met sluitsteen'
    4. 'Hanekam rond'
    5. 'Hanekam rond met sluitsteen'
  4. Kies het type: 'gestuct' of 'stenen'
    Bij 'gestuct' krijgt de rollaag een textuur over de hele rollaag, bij 'stenen' worden de bakstenen apart gemodelleerd.

Object

Soms zijn de instellingen in de ramen en deuren niet toereikend of zit er een rollaag in een oude wand, dan kan worden gekozen om een los element te plaatsen:
  1. Activeer het object-gereedschap
  2. Ga naar de map: 31 Deuren en ramen > 3D overig

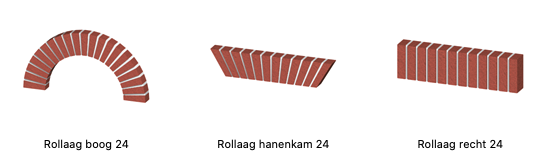

  3. Kies een van de drie losse rollagen: Rollaag boog, Rollaag hanekam en Rollaag recht
Het element kan met behulp van Solid Element Operations van de muur worden afgehaald. Als er terugliggende voegen worden gebruikt zal de oorspronkelijke wand op die plek worden getoond. Dan is het noodzakelijk een extra element te modelleren dat als operator wordt gebruikt.

Zelf modelleren

Een korfboog of ellipsboog is niet als standaard optie aanwezig. Deze kunnen op de volgende manieren zelf gemodelleerd worden:
  1. De stenen los modelleren in de plattegrond en deze als staand object te plaatsen
  2. De stenen direct in de gevel te modelleren met behulp van Morphs
Los gemodelleerde stenen wijken af qua weergave af van de normale wand, waarbij de stenen in een textuur zijn verwerkt. In onderstaande video wordt getoond hoe een eigen textuur van de rollaag kan worden gemaakt.
