De methodiek in een notendop

De voordelen

1. Door de details van één doorsnede of plattegrond bij elkaar in één venster uit te werken is er overzicht en kan er makkelijk gekopieerd worden van het ene naar het andere detail

2. Door vanuit de 1:20 tekening te werken, kan reeds geplaatste informatie hergebruikt worden voor de details. En hoeven wijzigingen maar op één plaats te worden doorgevoerd

3. Door gebruik te maken van het detail-gereedschap om uiteindelijk de details in aparte vensters te krijgen:


1. worden de details automatisch correct afgeknipt, ook de objecten

2. is er een duidelijk overzicht van de detailnummers

3. worden automatisch Views aangemaakt door de detailfolder te Clonen in de Viewmap

4. kunnen deze Views in één keer achter elkaar op een Layout

5. geplaatst worden, waarbij Archicad de details ordent

6. en zijn de markers van de details ook direct zichtbaar in de 1:20 tekening

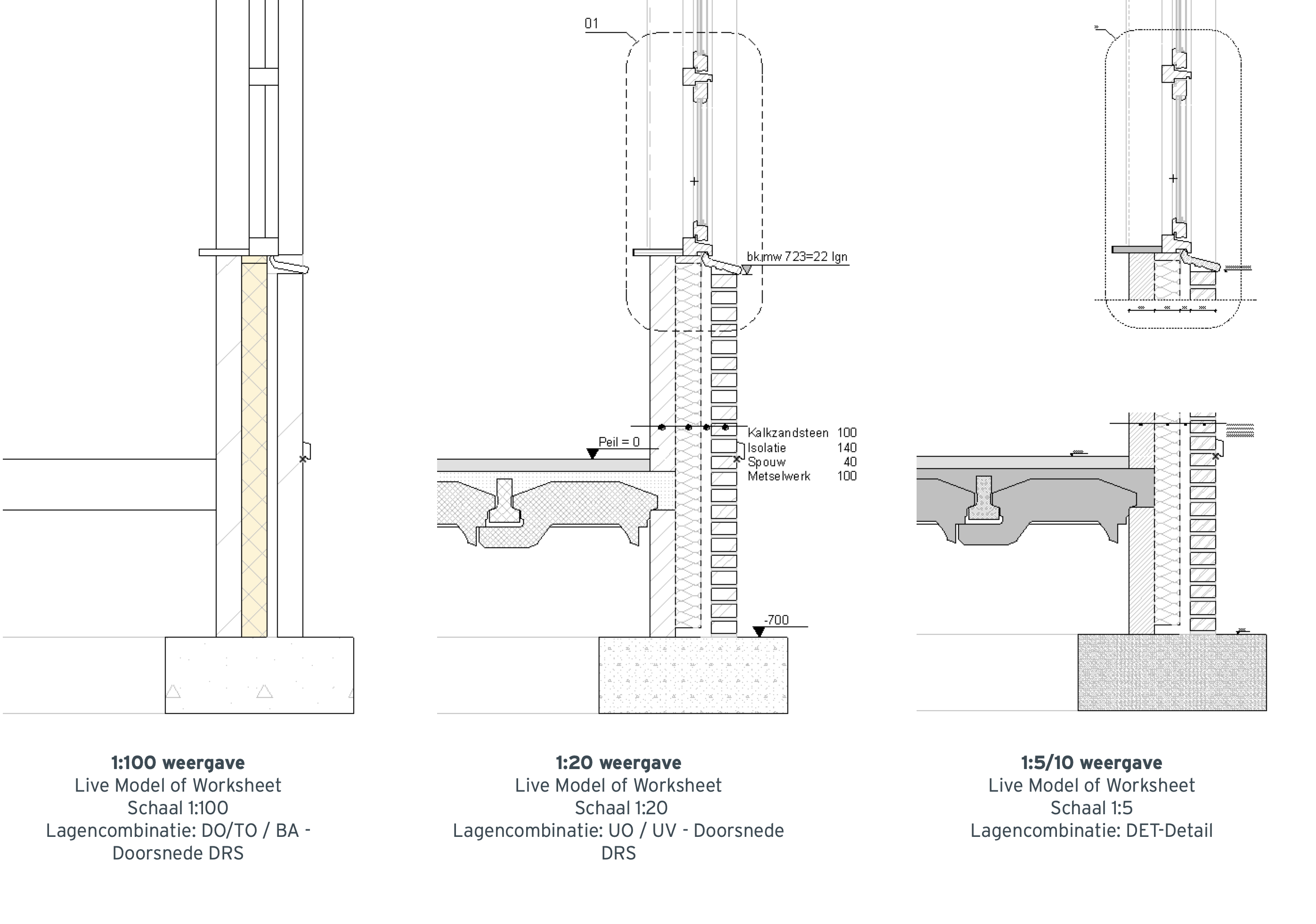

Details maken vanuit 1: 20 tekeningen

Stap 1 - Openen

Stap 2 - Informatie filteren voorbereiden

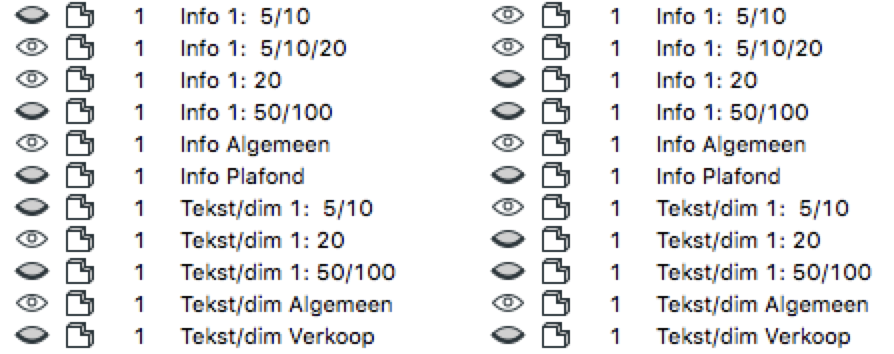

1. Open de Layer Settings (Ctrl-L / Cmd-L)

2. Maak twee nieuwe lagen aan:


1. Info 1: 5/10/20

2. Tekst/dim 1: 5/10/20


1. Pas de bestaande lagencombinatie UO / UV Doorsnede of DET Details aan

2. of maak eigen lagencombinaties, zoals bijvoorbeeld DRS Doorsnede 1:20 en PLT Plattegrond 1:20


Verberg lagen met 3D informatie die niet zichtbaar moet zijn in de 1:20 en/of Detail tekeningen. Zoals bijvoorbeeld de 3D Trappen (Laag: 24 Trappen, de 2D trap informatie staat op de laag Info Algemeen) en de 3D vloeren (Laag: 23 Vloeren, de 2D gedetailleerde vloer staat op de laag Info 1: 5/10/20)

Stap 3 - Informatie ordenen

Zet de informatie die alleen bij de schaal 1: 20 zichtbaar moet zijn en niet in het detail op de lagen Info 1: 20 en Tekst/dim 1: 20.

Selecteer de betreffende elementen en gebruik hiervoor de functie Edit > Element Settings > 'Edit Selection Set…', om in één keer van alle geselecteerde elementen de laag te kunnen wijzigen. Wanneer u namelijk direct een andere laag kiest, is deze alleen voor bijvoorbeeld de lijnen gewijzigd en niet voor de teksten en/of cirkels

Stap 4 - Informatie toevoegen

Met een witte arcering en een afbreeklijn, kan een gedeelte van de tekening verborgen worden ten behoeve van dimensioneringen voor het detail. In de KME bibliotheek zit hiervoor ook een speciaal object: 2D Afbreekobject KM XX.

Stap 5 - Detailmarkers plaatsen

1. ID: 01, 02, 03 enzovoort

2. Naam: DRS-CC, DRS-AA, PLG-BG, PLG-1


De Details kunnen makkelijk allemaal eenzelfde grootte krijgen door de Grid Snap aan te zetten bij het plaatsen/tekenen van de Detailmarkers.

Als de Naam of het ID niet juist is, kan deze nog altijd in de Projectmap gewijzigd worden.

---

Stap voor stap: Views maken

Stap 6 - Map maken voor details

Indien er in de View Map nog geen Clone van de detailfolder aanwezig is, maak dan een Clone aan:

Clone = Automatisch aangemaakte Views van één type venster (plattegronden, doorsneden, gevels, details, enzovoort)

1. (1) Activeer de Viewmap


2. (2) Kies rechts onderin voor 'Clone a folder'

3. Kies voor Details als Clone folder

4. Stel de juiste Lagencombinatie, Model View Option Combination, schaal et cetera in

5. Kies bij Zooming voor Fit in Window en vinkje ‘Ignore zoom when opening this view’ aan, zodat altijd het volledige detail in beeld komt bij het plaatsen op de layouts


Van alle details, ook de details die in de toekomst nog gemaakt gaan worden, wordt er nu automatisch een view aangemaakt.

Stap 7 - Map maken voor het werken aan details

Voorbeeld wanneer er direct in het live model is gewerkt:

1. ID: OD-AA  = Overzicht Details + referentie doorsnede / plattegrond

2. Naam: Details DRS-AA

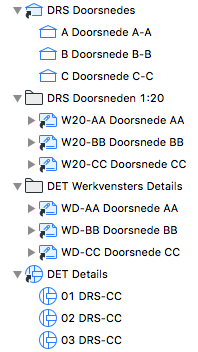

3. Van de doorsnedenvensters zullen er dan 3 Viewmappen/Clones verschijnen, van de Detailvensters maar één:

4. Views doorsnedevensters:

1. DRS Doorsnedes 1:100:  voor plaatsing op layouts + werken

2. DRS Doorsnedes 1: 20:  voor plaatsing op layouts + werken

5. DET DRS tbv detailleren: alleen voor het werken

6. Views detailvensters:

1. DET Details: alleen voor het plaatsen op layouts


Voorbeeld wanneer de 1:20 tekeningen zijn gemaakt in Worksheets:

1. ID:WD-AA = Werkvenster Details + referentie doorsnede /plattegrond

2. Naam:  Doorsnede-AA

3. Van de worksheets zullen er dan 2 Viewmappen aangemaakt worden, van de Details en de live Doorsnedes ieder één Clone:

4. Views doorsnedevensters:

1. DRS Doorsnedes 1:100: voor plaatsing op layouts + werken

2. Views worksheetvensters:

5. DRS Doorsneden 1: 20 :voor plaatsing op layouts + werken

6. DET DRS tbv detailleren / Werkvensters Detailsalleen voor het werken

7. Views detailvensters:

1. DET Details :alleen voor het plaatsen op layouts

Stap voor Stap: Details wijzigen

Stap 8 - Openen View en wijzigingen aanbrengen

Het wijzigen van de 1:20 tekening én de details gebeurt in hetzelfde venster als waarin ze gemaakt zijn en NIET in de aparte Detailvensters.

Open de View in de Viewmap, enkel als er niet met renovatie statussen gewerkt wordt, van het ‘Detail werkvenster’ (OD-xx Details …/ WD-xx …), voer de wijzigingen uit. Het voordeel van het openen van de View is dat direct de juiste schaal en lagencombinatie actief zijn, zodat met zekerheid alle informatie toegevoegd kan worden in de details en op zichtbare lagen geplaatst zullen worden.

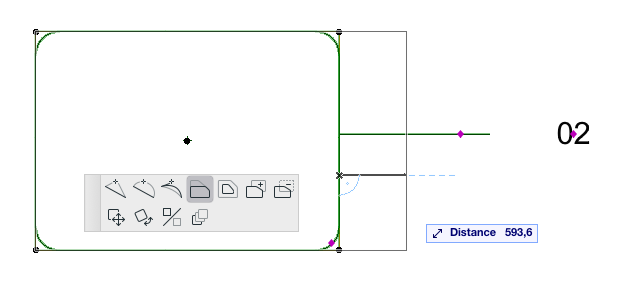

Stap 8a - Detailmarkers vergroten; Marker Range

1. Ga naar View > On-screen View options > Marker Range of naar de knop Marker Range in de knoppenbalk
   Er verschijnen oranje lijnen om het detail.
2. Selecteer de Detailmarker

3. Klik op de zijde die vergroot moet worden

4. Kies in het Petpalet de optie 'Offset Edge'


Detailmarkers kunnen met Copy en Paste ook naar geveltekeningen gekopieerd worden. Uit de Source Marker die op de originele tekening de inhoud voor het detailvenster uit de tekening knipt, wordt dan automatisch een Linked Marker die alleen nog een aanduiding met verwijzing naar het detail is.

In geveltekeningen is vaak een lijn als detailaanduiding gewenst. Het kader van de gekopieerde marker kan zodanig vervormd worden dat de hoogte of breedte slechts 1 mm is (het mag niet 0 zijn), zodat het kader op de tekening als lijn verschijnt.

Vervorm alleen gekopieerde markers (linked markers) en niet de originelen in het Werkvenster. De markervorm in het Werkvenster bepaalt welk deel van de tekening eruit geknipt wordt.

Stap 9 - Updaten van de details

1. Klik, na het wijzigen, met de rechtermuisknop op de map met details
   Dit kan vanuit de View Map, maar ook vanuit de Project Map

2. kies voor 'Rebuild all Details from Source View'
   Alle details worden opnieuw overgenomen en ververst vanuit het Detail werkvenster.



Wees er van bewust dat nu alle details opnieuw opgebouwd worden vanuit hun oorspronkelijke view. Als vanuit individuele detailvensters zelf is gewerkt en de automatisch gegenereerde inhoud is aangepast is dit commando NIET te gebruiken. Alle wijzigingen aan lijnen en arceringen die uit de Source View komen worden hiermee ongedaan gemaakt, toegevoegde informatie blijft ongewijzigd.

Als alleen met de hierboven beschreven methode gewerkt wordt en alleen vanuit de werkvensters wijzigingen doorgevoerd worden is het geen probleem.

Worden er ook direct vanuit een live modelvenster individuele details gemaakt en worden deze details bewerkt vanuit hun detailvenster maak dan ALTIJD eerst een kopie van het origineel naast het origineel, zodat de wijzigingen niet per ongeluk door deze actie overschreven worden.

Wanneer er maar 1 detail gewijzigd is, kan ook alleen dat detail ververst worden: klik met de rechtermuisknop op dat detail in de Navigator en kies voor ‘Rebuild from Source View’.

Detail lay-outs en detailboekjes maken
