3D Patronen in gevels en gevelbekleding maken

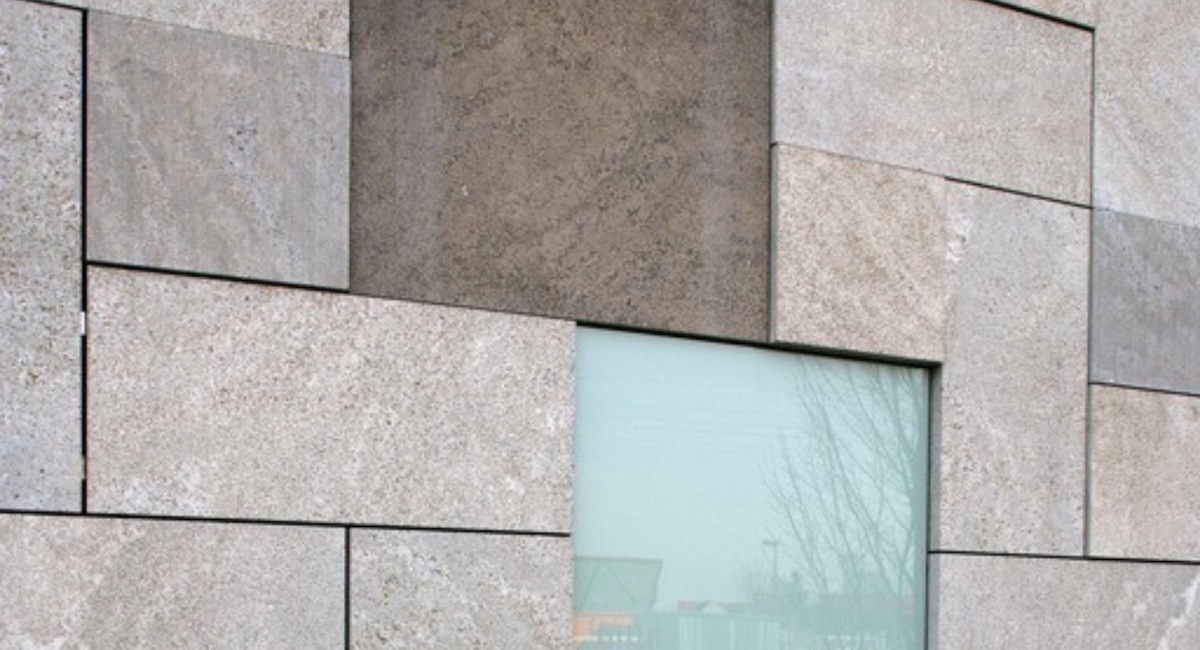

In Archicad zijn er verschillende methoden om een patroon op een gevel te maken. Om een gevelbekleding te visualiseren kan er gebruik worden gemaakt van Surface Texturen, bijvoorbeeld. Dit is een eenvoudige en snelle methode om een patroon of bekleding te visualiseren in zowel het 3D model als in de gevelaanzichten. Als een ontwerp of visualisatie meer vraagt dan alleen een textuur kan de bekleding of het patroon ook als aanvullende 'geometrie' worden toegevoegd aan het model. Dit zorgt voor een realistische weergave met schaduwwerking. In dit artikel leggen we uit hoe dit gedaan kan worden met behulp van de Complex Profiles functie.
Lees in relatie tot dit onderwerp ook het artikel: Verticale structuren, zoals trapeziumplaten, damwandprofielen en latten
Werkwijze - stappenplan
Aanmaken van het patroon

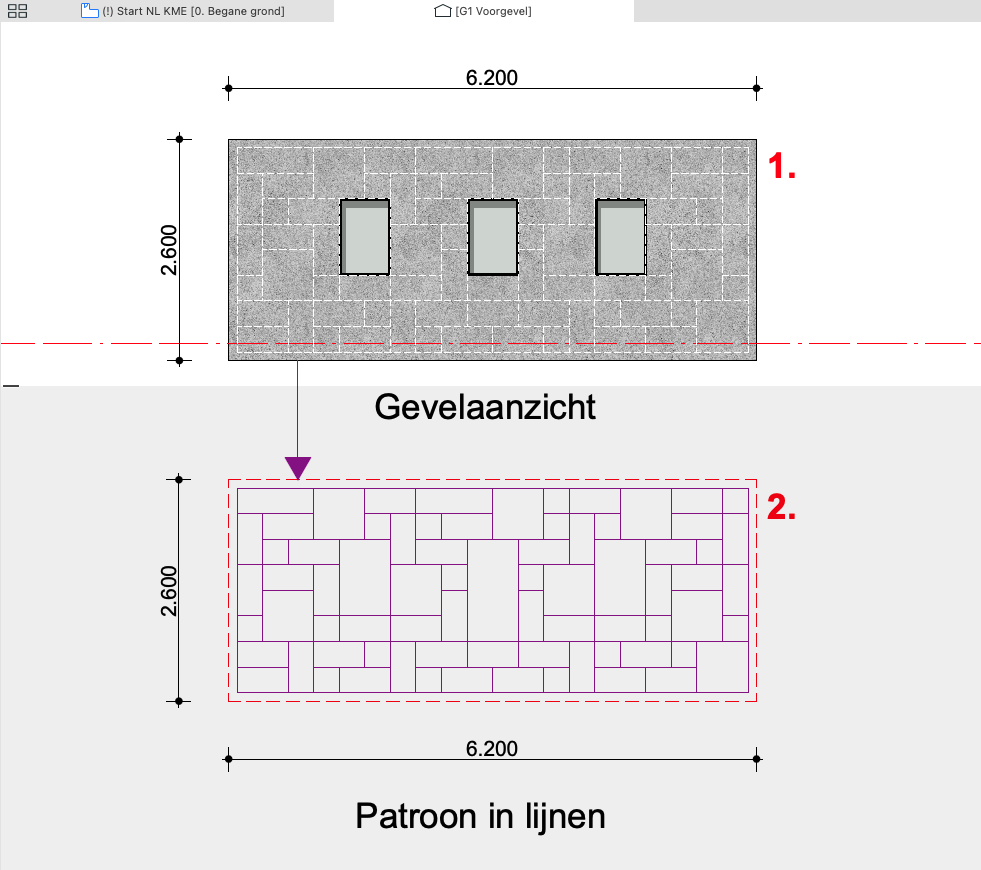

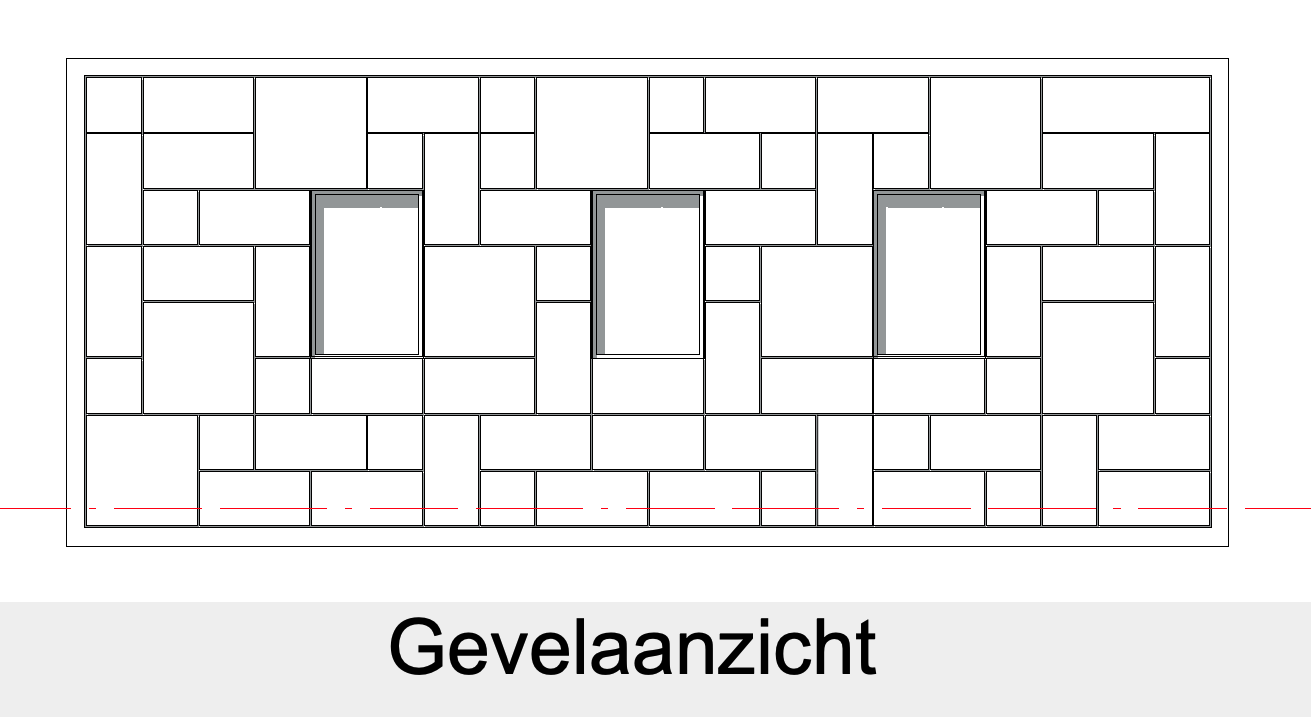

- Teken het gewenste patroon met het lijnen gereedschap in het gevelaanzicht. Gebruik eventueel Guidelines als hulpmiddel.
- Kopieer de lijnen (copy-paste) naar het plattegrond venster
Indien nodig kan het lijnen patroon worden 'opgeschoond' met het commando: Edit > Reshape > Linework Consolidation
- Activeer het wandgereedschap en stel de eigenschappen in voor Basic Structure: Building Material, wanddikte en de Reference Line op Center.
- Gebruik vervolgens de toverstaf functie om de wanden op het lijnenpatroon 'aan te brengen'
- Selecteer de wanden en gebruik het commando 'Copy'

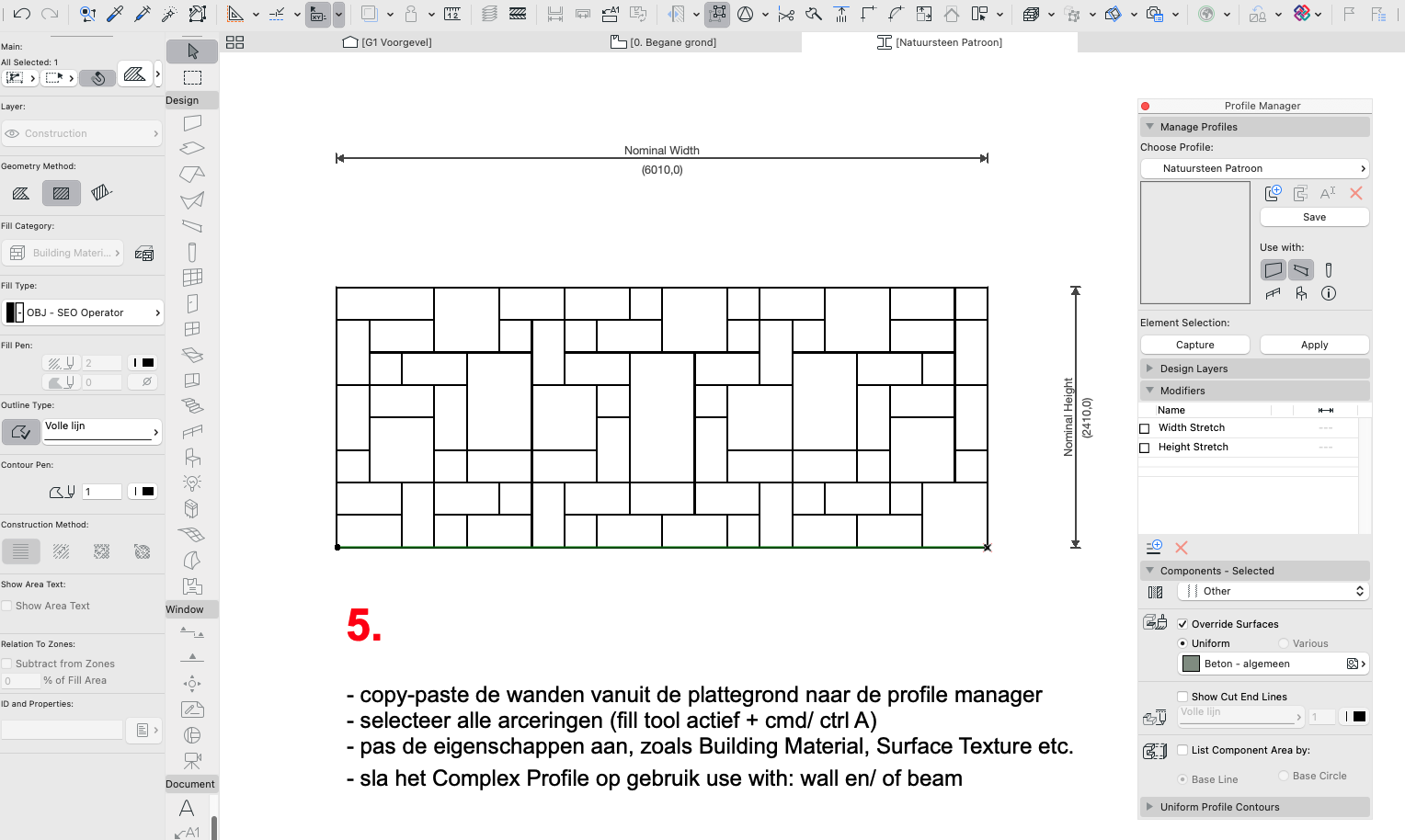

- Open de Profile Manager (Options > Compex Profiles > Profile Manager) en kies voor New Profile
- 'Paste' vervolgens de wanden in het venster en zet ze op het 'zwarte kruisje'
Met het arcering gereedschap actief en het commando Ctrl/Cmd+A selecteer je alle arceringen en pas je de eigenschappen naar wens aan
Plaatsen van het patroon
- Activeer het plattegrondvenster

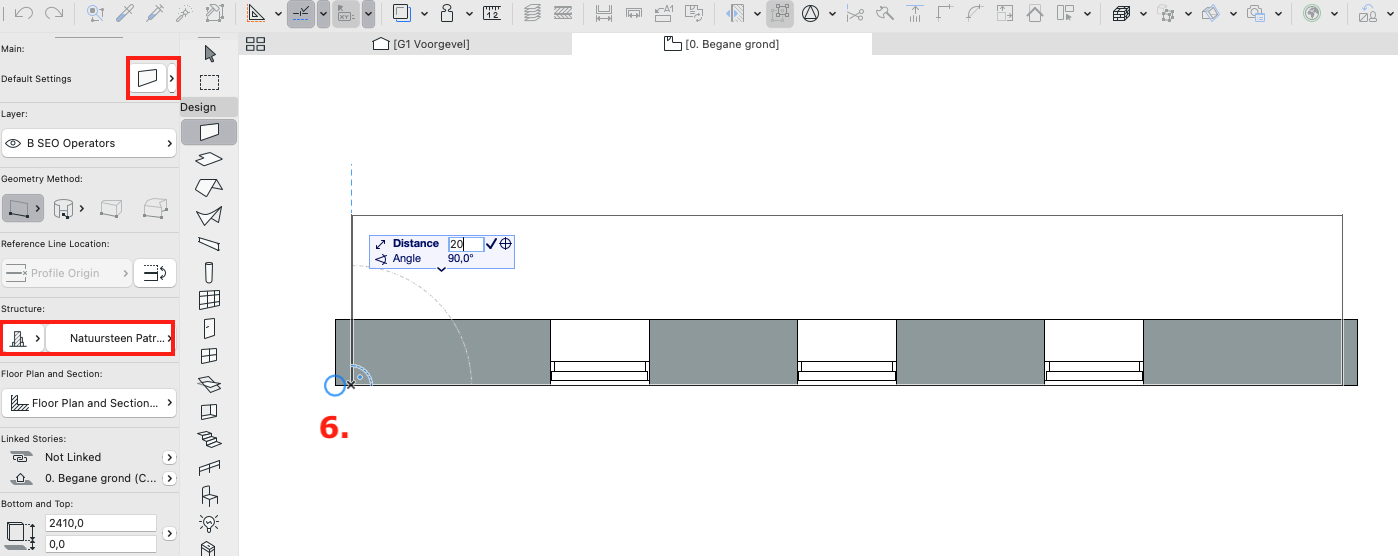

- Maak het wandgereedschap actief en kies het wandtype Complex Profile en het zojuist aangemaakt patroon
- Teken het patroon met de gewenste 'diepte', zodat het (deels) in de wand valt

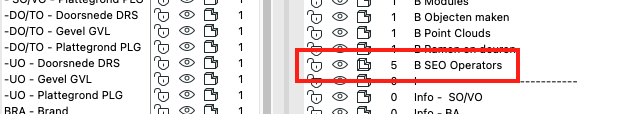

Zorg dat de Layer, waarop het patroon wordt getekend een ander Layer intersection group number krijgt dan die van de wand (!)
Het L.I.G.N. dient te worden ingesteld voor alle Layer Combinations
Uitsnijden van het patroon

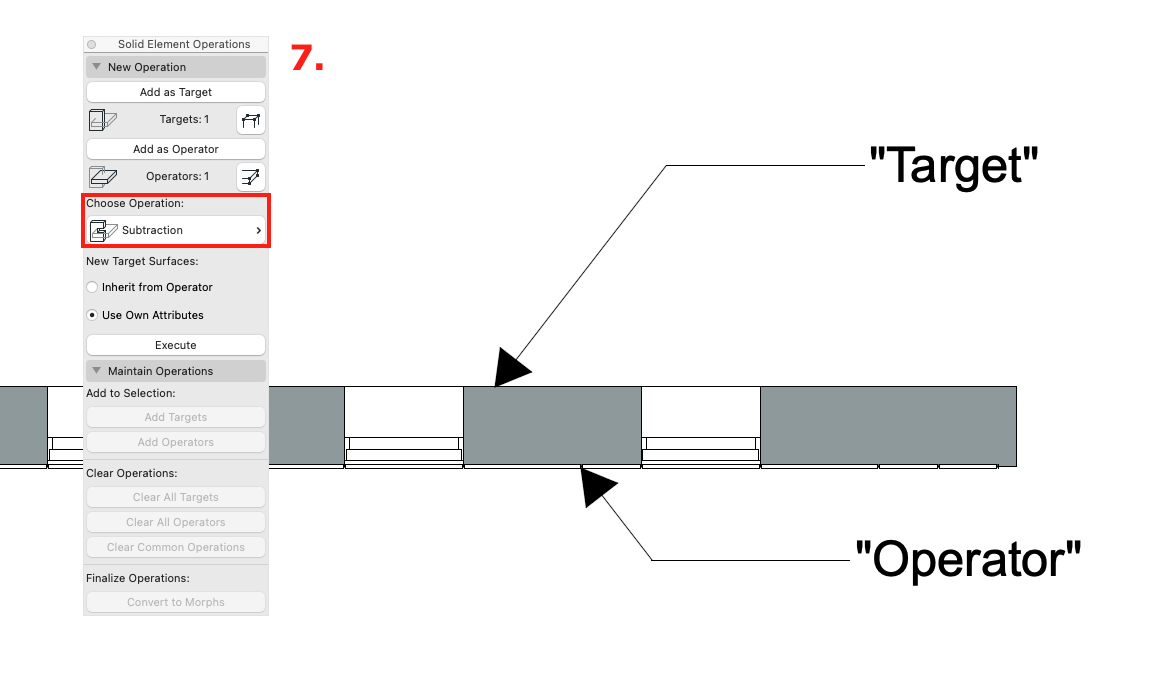

- Gebruik de Design > Solid Element Operations functie om het patroon uit de wand te 'snijden'
Verberg eventueel de Layer, waarop het patroon is getekend of zet deze Layer op 'draadmodel'

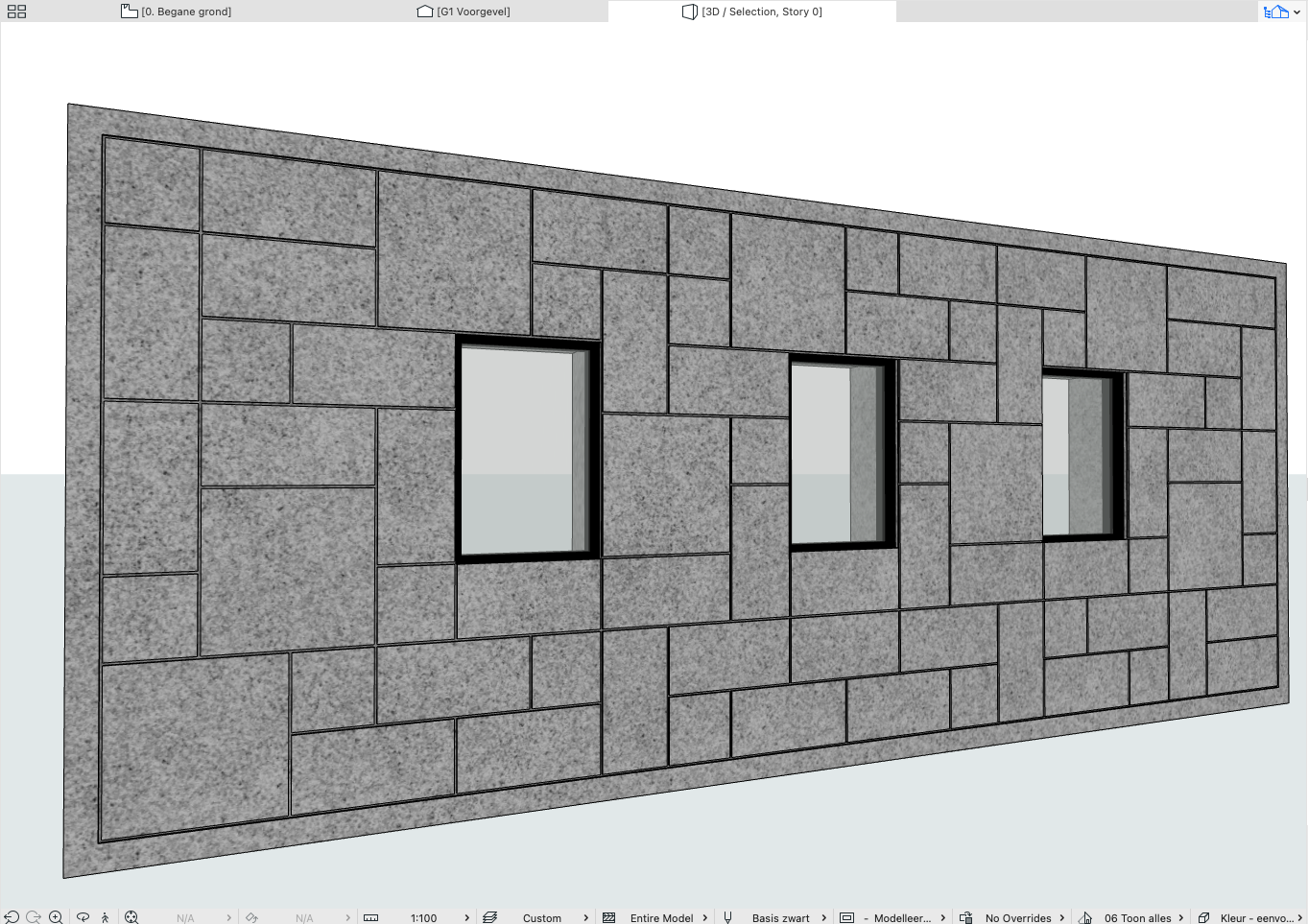

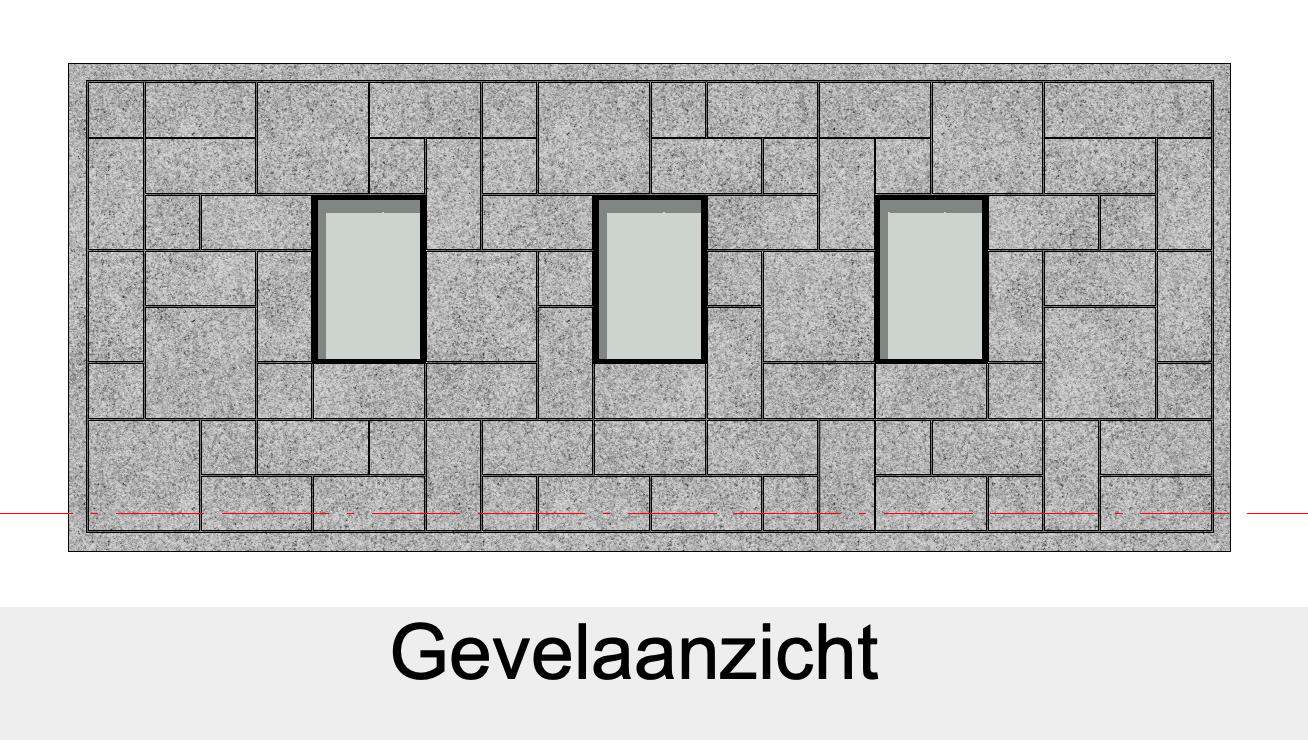

Resultaat
