Design Options - In Modules
In dit artikel wordt de workflow uitgelegd voor wanneer je werkt met Design Options én modules.
Gerelateerd artikel: Design Options - Basisprincipes
In Archicad 28 is de functie verder verbeterd.
In zowel de Upgradecursus Archicad 27 als in de upgradecursus Archicad 28 word op deze functie nader ingegaan. (Gratis voor KeyMembers)
Opslaan van een module met Design Options
Bij het opslaan van een module met Design Options kun je ervoor kiezen om alle Options en Option Combinations mee te nemen. In het bestand waarin de module gehotlinked wordt kan dan gekozen worden welke Options of Option Combination getoond wordt.

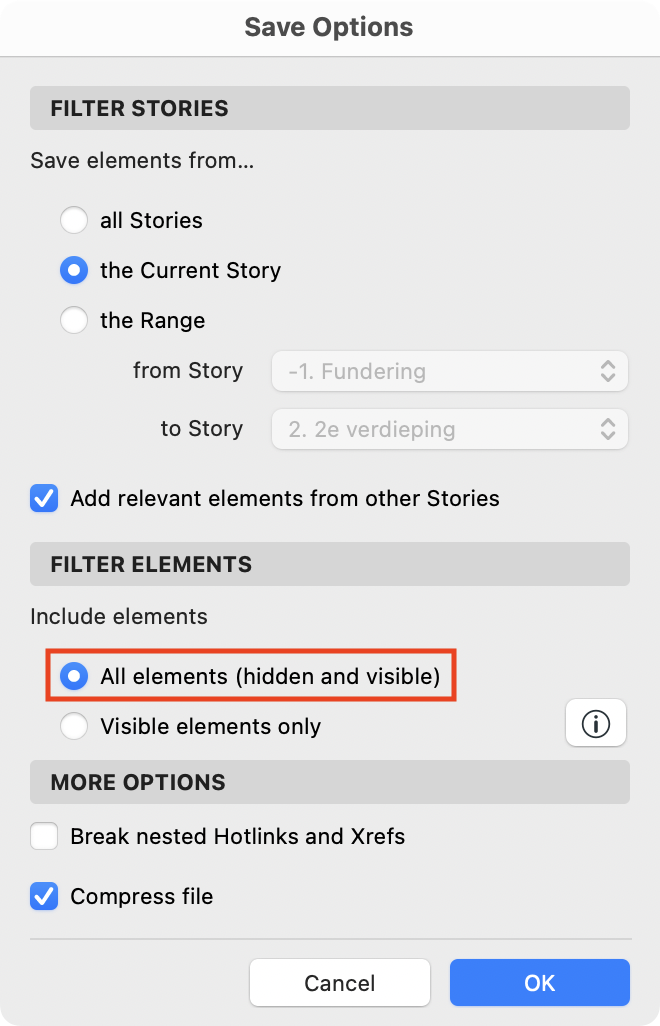

- Kies ervoor om alle elementen (All elements, hidden and visible) mee op te slaan. Hiermee zorg je ervoor dat ook elementen uit (op dat moment) niet-zichtbare Design Options in de module worden opgeslagen.
Gerelateerde artikelen: Maken van modules en Plaatsen van Modules
Verschillende Design Options tonen
Na het hotlinken van de modules worden in eerste instantie enkel de elementen uit het 'Main Model' getoond. In de instellingen van de hotlink kun je vervolgens kiezen voor een andere Design Option of Option Combination. Dat werkt als volgt:
- Selecteer de module
- Klik met de rechtermuisknop op (of in de lege ruimte naast) de module
- Kies in het rechtermuisknopmenu voor 'Hotlink Selection Settings...'
- Kies onder Design Options voor 'Selected Options' of 'Use an Option Combination'. Komt een bepaalde module vaker voor in je model, dan kunnen hiervan de Design Option instellingen tegelijkertijd gewijzigd worden door de modules tegenlijk te selecteren en dit stappenplan te volgen.
Design Option toewijzen aan geplaatst Hotlink
Bij het importeren van een module wordt deze automatisch geplaatst in een Design Option als deze actief is. Zo niet, komt die in de Main Model te staan. Om optie voor de module te wisselen ga je naar de Hotlink Selection Settings > Choose Option Status for the placed Hotlink > Place into an Option. Kies verder de gewenste optie voor de module.
