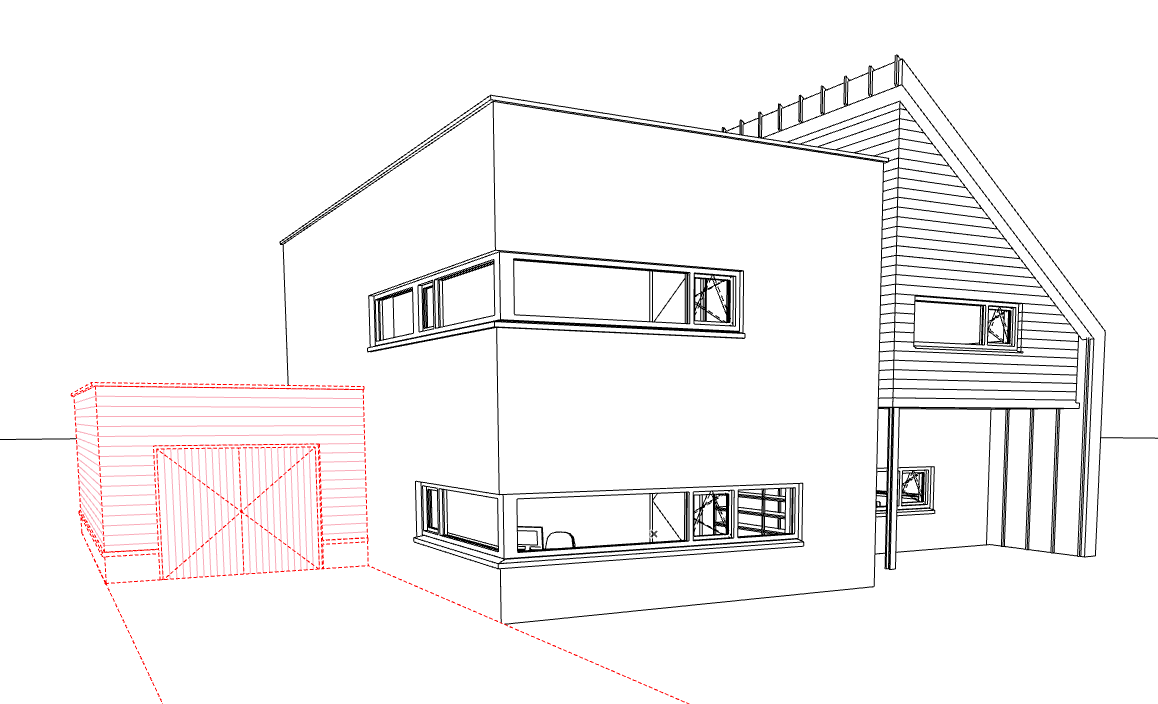

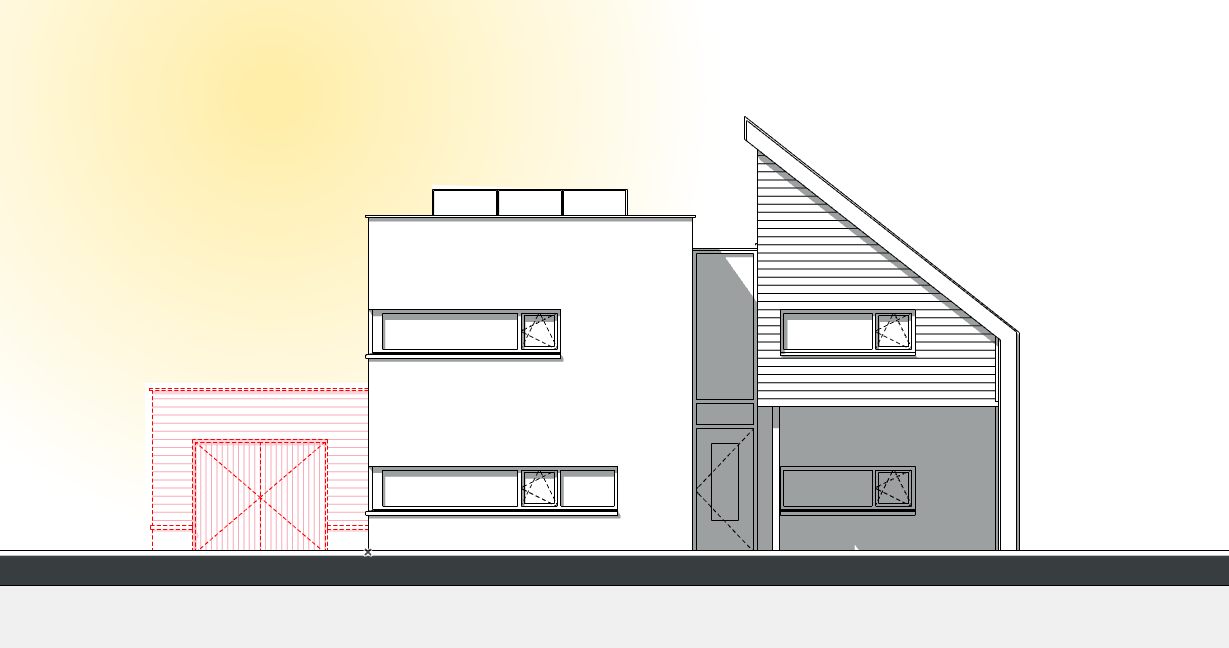

Gestippelde weergave in aanzicht, doorsnede en 3D venster
Door slim gebruik te maken van de Archicad Properties is het mogelijk om op basis van de eigenschappen die worden toegekend aan een element of object deze te overschrijven met een unieke weergave. In onderstaand voorbeeld wordt dit uitgelegd aan de hand van een generieke Archicad Property, waarmee we alle objecten en elementen kunnen stippelen die ‘voldoen’ aan het gestelde criteria in de Graphic Override.

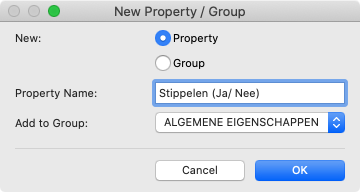

- Maak een property aan op basis van het kenmerk, waarop een element dient te worden overschreven met de Graphic Override
Bijvoorbeeld de bouwfasering of 'uit te voeren door derden’

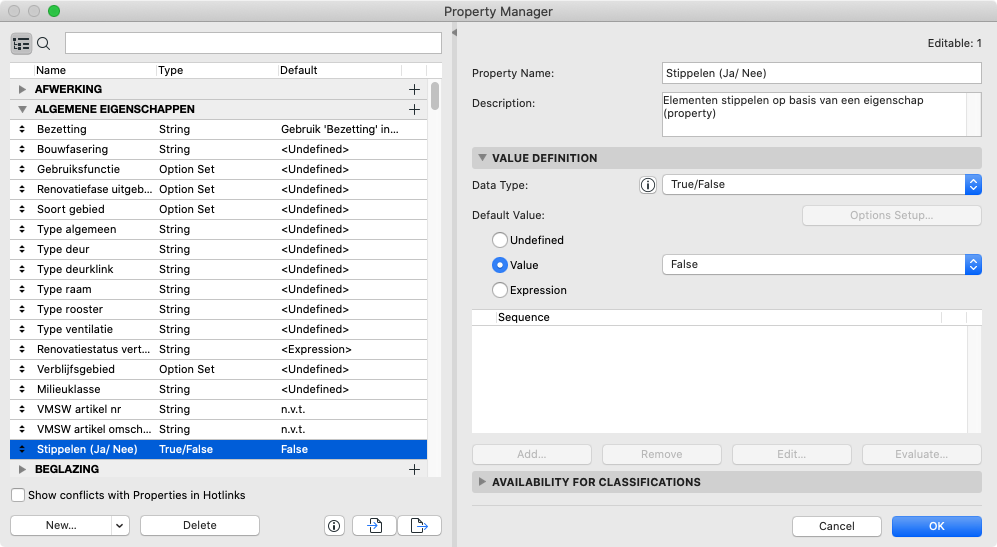

In onderstaand voorbeeld is een generieke property aangemaakt, waarbij de elementen, waaraan de eigenschap “stippelen ja/nee” is True (!) is toegekend worden overschreven met een stippellijn: - Gebruik Classifications om de Property alleen toe te kennen aan relevante elementen en objecten

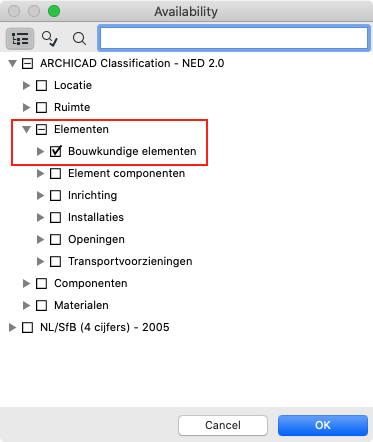

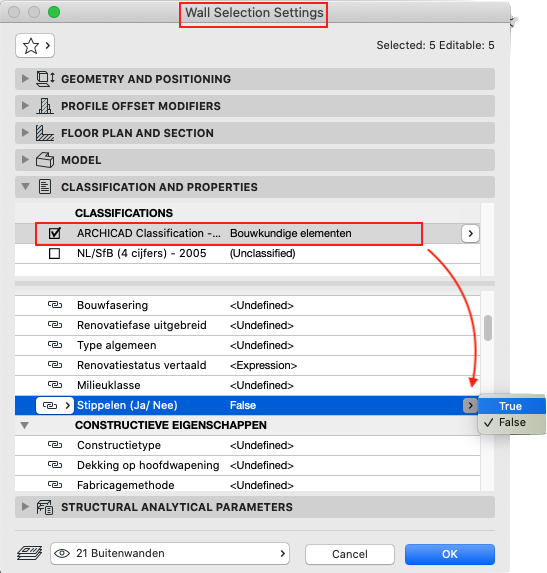

In dit voorbeeld is de eigenschap om elementen te stippelen alleen beschikbaar voor bouwkundige elementen: - Voorzie alle relevante elementen en objecten van de juiste classificatie en stel de Property correct in:

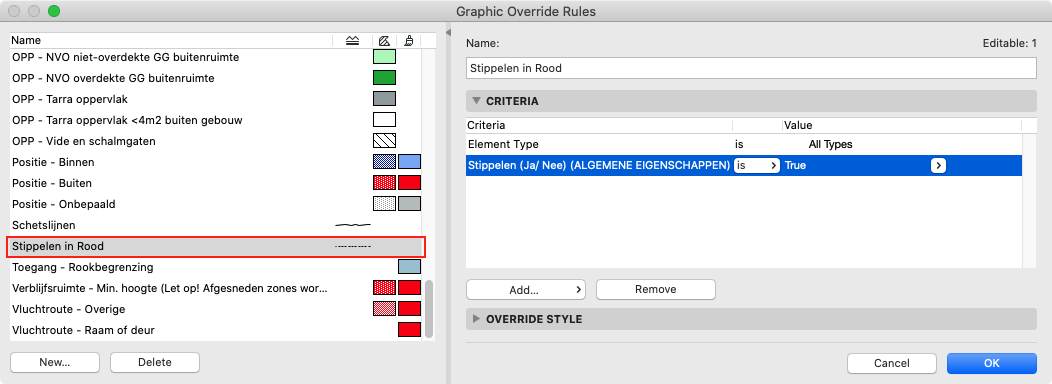

- Maak een nieuwe Graphic Override Combination en een nieuwe Graphic Override rule aan op basis van het criteria voor de toegekende eigenschap(pen), waarop een element of object zal worden gestippeld.
- Stel de Quick options in met de nieuwe Graphic Override Combination om in het gewenste tekenvenster de elementen en objecten gestippeld weer te geven. Sla de weergave op als een view en plaats deze op een Layout of print direct vanuit actieve venster.
