Geprofileerde dakplaten
Met de
Accessories Add-on is het mogelijk om speciale objecten toe te voegen aan het Archicad model op basis van dakelementen, wanden en vloerelementen.

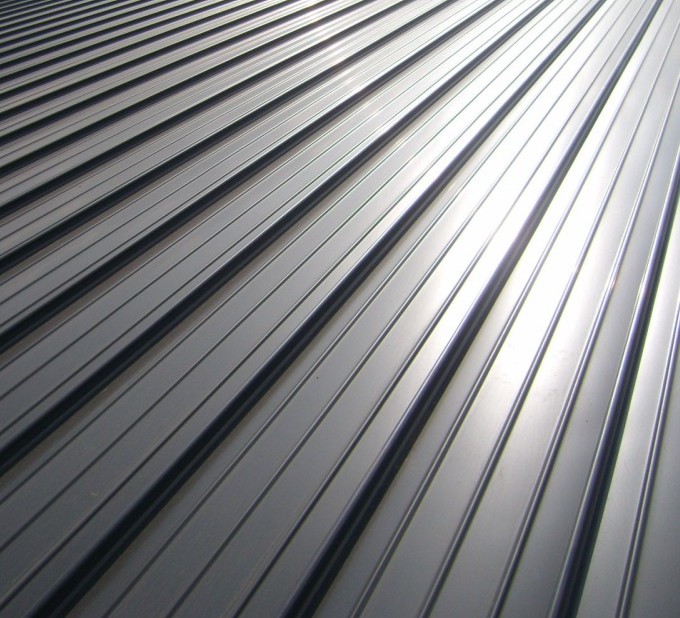

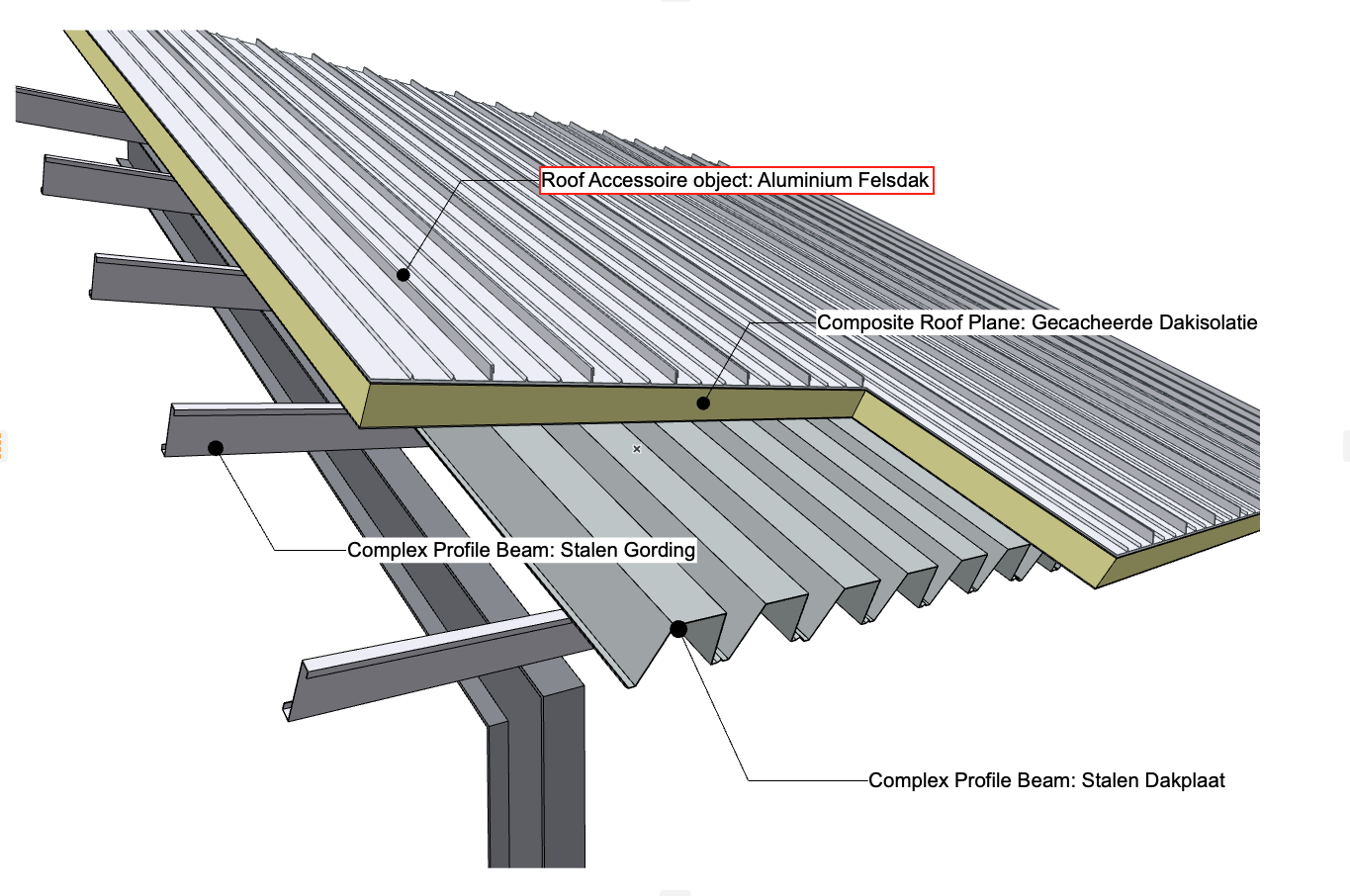

In dit artikel wordt uitgelegd hoe met behulp van deze Add-on speciale objecten kunnen worden toegevoegd aan een Single Plane Roof element om bijvoorbeeld een Aluminium Felsdak te maken.
Installatie add-on
- Download de Accessories Add-on

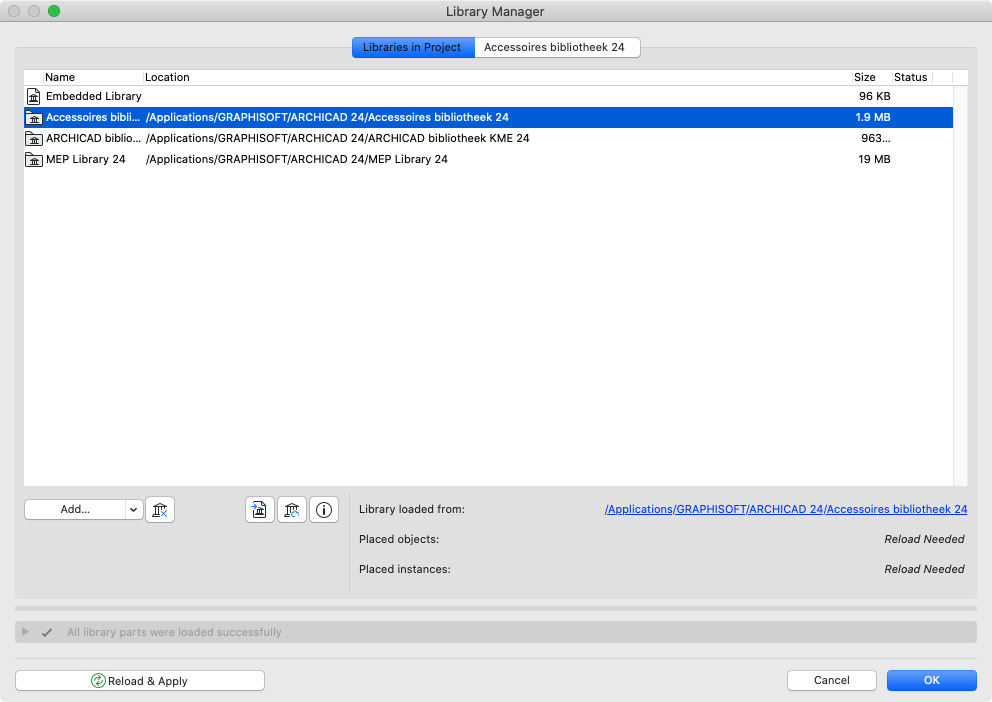

- Voeg via de Library Manager de speciale Accessories Library toe als Linked Library aan het Archicad project
Deze is terug te vinden in de installatie folder van Archicad XX. - Voeg de commando's toe aan de werkomgeving
De uitleg hiervoor staat in: Goodies/ Add-ons na installeren in de werkomgeving tonen
Gebruiken add-on
- Maak de gewenste Single Plane Roof elementen actief door deze te selecteren

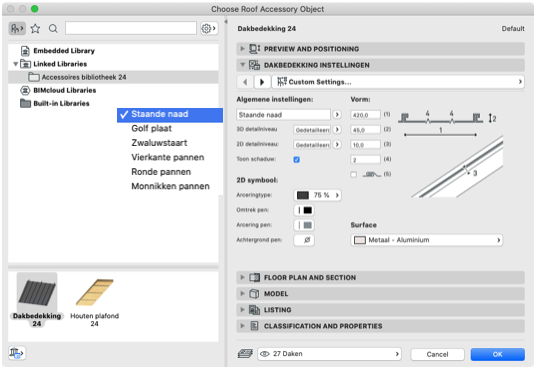

- Kies de Roof accessoire via het menu Design > Design Extra’s > Accessories
- Selecteer de gewenste profilering (staande naad, golf plaat of zwaluwstaart) en stel de parameters in
- Klik op OK
Het object wordt direct associatief geplaatst op het geselecteerde dakvlak.
Sla de instellingen op als object
favorieten
om ze snel te kunnen toepassen.
