Omgeving modelleren

Het oogt mooier, wanneer een gebouwmodel gepresenteerd wordt binnen een context. Een omgeving modelleren met gebouwen bestaande uit wanden, vloeren en daken is behoorlijk tijdrovend. Door gebruik te maken van massa's en herhalende bibliotheek objecten kan in Archicad veel tijd worden bespaart. Hieronder een aantal tips om efficiënt en snel de plan omgeving te modelleren.

Het modelleren van het terrein en de beplanting staan uitgelegd in andere artikelen.

Vrijstaande huizen met een zadeldak

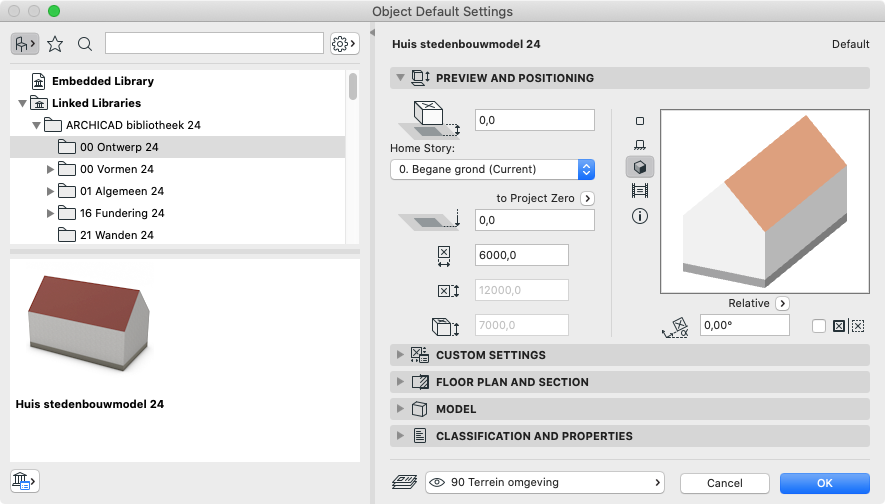

Gebruik herhalende parametrische objecten uit de bibliotheek.

Rijtjeshuizen

Teken in de Profile Manager een doorsnede van een huis en plaats de huizen als Complex Profile wall of Complex Profile beam.

Grote gebouwen met platte daken

Teken blokken met het vloer- of Morph-gereedschap. Gebruik bij de Morph Tool de Push-Pull methode om de massa snel een gewenste hoogte te geven.

Complexe gebouwen

Plaats een Morph en modelleer inspringingen en uitstulpingen.

Straatprofielen

Teken een doorsnede van een straatprofiel in de Profile Manager en plaats de straat als profielbalk of wand.

Straatprofielen hellend

Teken bij hellende terreinen een straatprofiel als Morph in een doorsnede. Extrudeer het straatprofiel vervolgens in het 3D venster met de ‘Tube’ functie uit het Pet Palette.
