Peilmaatvoering

Peilmaatvoering

Voor meer informatie over maatvoeren zie de artikelen:
  1. Maatvoering
  2. Maatvoeren/Dimensioneren
  3. Maatvoeringsteksten

Plaatsen van peilmaatvoering

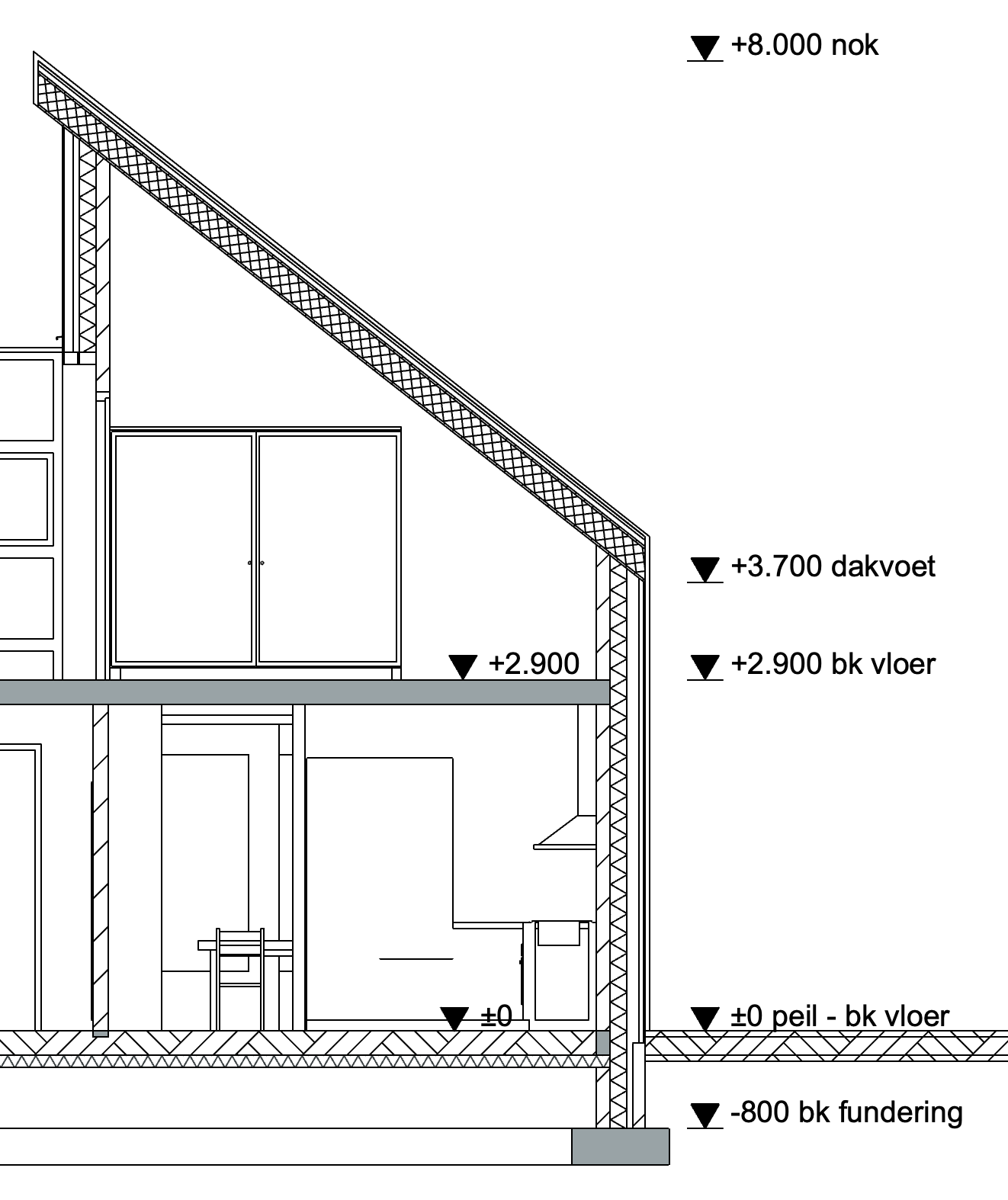

Met de Dimension-tool kunnen peilmaten in bijvoorbeeld doorsneden, worksheets en gevelaanzichten geplaatst worden.
  1. Activeer het dimensioneringsgereedschap in de gereedschapsbalk   of via Document > Documenting Tools > Dimensions
  2. Controleer en kies in de infobox gewenste instellingen:
    1. De eigenschappen van de Maatvoering, zoals:
      1. Constructie Methode:
      2. Geometrimethode
        Kies voor het plaatsen van een enkele peilmaat of voor het plaatsen van een reeks van peilmaten
      3. Marker

      4. Tekst met of zonder indicatie


  3. Bij een enkel peilmaat (Richting boven of onder):
    1. Klik op het gewenste put en de maatvoering wordt wordt direct geplaatst
  4. Reeks van peilmaten (Richting boven of onder):
    1. Klik eerst op alle gewenste punten
    2. Dubbelklik, het hamertje verschijnt
    3. Plaats de maatlijn met een klik

Voor het toevoegen van teksten aan de maatvoering zie het artikel Maatvoeringsteksten en dan het onderdeel 'Multi-line Dimension Teksten'.

Maatvoeren ten opzichte een zelf gekozen punt

Wanneer peilmaten worden geplaatst wordt dat standaard gedaan ten opzichten van het Project Zero (peil = 0). Daarnaast kan er gekozen worden voor het maatvoeren ten opzichte van verschillende referentieniveaus of een tijdelijk zelfgekozen nulpunt

Referentieniveau

Lees meer over referentieniveaus in dit artikel. Voor het plaatsen van hoogte maatvoering t.o.v. referentieniveaus wordt eerst het referentie niveau gekozen in de Dimension Tool Settings. Daarna kunnen bovenstaande stappen worden gevolgd.

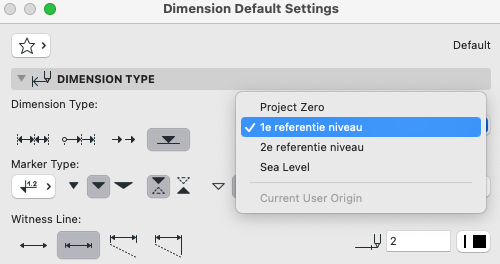

Kiezen van het referentieniveau:

Gebruikers nulpunt

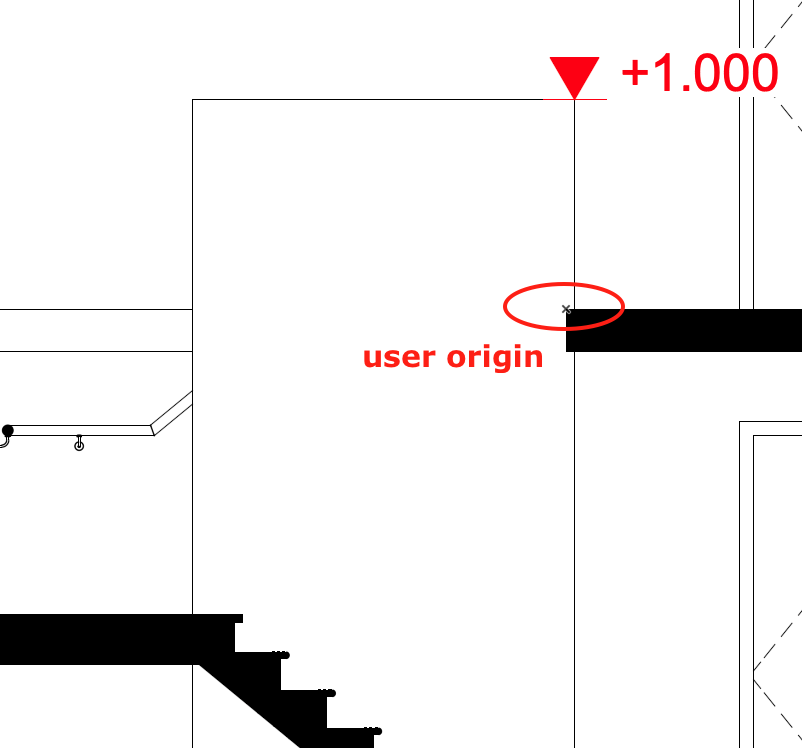

Ook is het mogelijk om maatvoering te plaatsen ten opzichten van een tijdelijk gekozen 'gebruikers 0-punt'. Het zogenaamde Current User Origin. Zoals te zien in de afbeelding hierboven is deze optie standaard uit- gegrijsd. Om de optie te activeren wordt eerst het tijdelijk 0-punt geplaatst. Dit kan op 2 manieren:
  1. Met de toetsen combinatie ALT+SHIFT
  2. Met het 'Coordinates' pallet (Window > Palettes)
Het Current User Origin kan op elk snap-punt, hoekpunt of eindpunt van een element worden geplaatst.

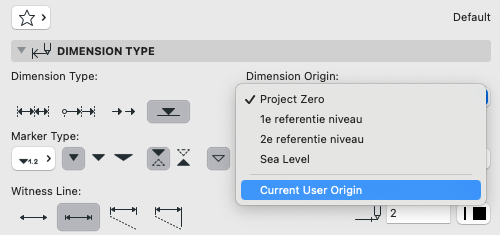

Na plaatsen wordt de optie beschikbaar in de Tool Settings:




Dimensionering van Story Level Lines

  1. Open de Settings van de betreffende gevel/doorsnede ( klik met rechtermuisknop in de doorsnede/gevel of op de tab van deze doorsnede/gevel en kies vervolgens voor Section / Elevation Settings)
  2. Ga in deze Settings naar het onderdeel 'Story Levels' en kies daar bij 'Show Story Levels:' (1) voor 'Display only' of 'Display & Output' en voor 'No Marker' (2):

Kies bij de Story Level Lines voor 'Display & Output' als deze lijnen zowel op het scherm als op de afdruk zichtbaar moeten zijn.
Bij de keus voor ’Display only’ zullen de Story Level Lines niet zichtbaar zijn op de print, maar de geplaatste peilmaten wel.
  1. Klik op Ok
  2. Activeer het dimensioneringsgereedschap in de gereedschapsbalk   of via Document > Documenting Tools > Dimensions
  1. Controleer en kies in de infobox gewenste instellingen:
    1. De eigenschappen van de Maatvoering, zoals:
      1. Constructie Methode:
      2. Geometrimethode
        Kies voor het plaatsen van een reeks van peilmaten
      3. kies de overig gewenste instelling
      4. In een doorsnede of gevelaanzicht, klik met de Dimension tool op een enkele Story Level Line.
      5. Dubbelklik naast de lijnen, de hamer cursor verschijnt, beweeg deze grafisch of numeriek naar de gewenste plaats, druk op enter of klik met de muis.
        De peilmaten worden geplaatst.

Na een verandering in de Story levels worden alle verticale afmetingen automatisch aangepast.

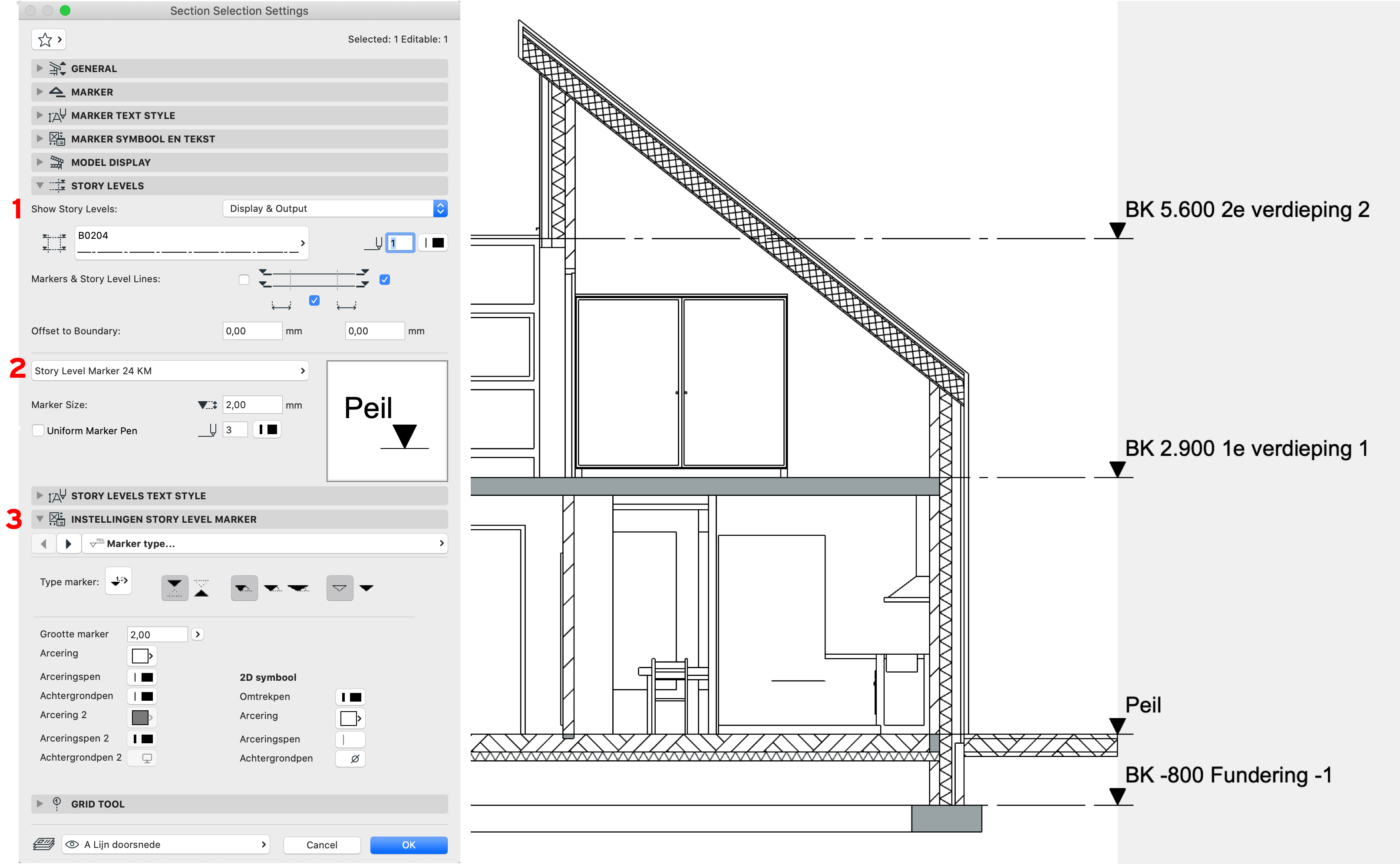

Als bij de Story Levels (1) voor 'Display only' of 'Display & Output' gekozen wordt en van voor bijvoorbeeld de 'Story Level Marker XX KM' (2) dan kan het uiterlijk van deze marker ingesteld worden (3), als dan vervolgens op OK geklikt wordt, worden de peilmaten op alle verdiepingen geplaatst.
