De onderdelen van Archicad die worden gebruikt in deze werkmethodiek:

1. Archicad Properties

2. Archicad Expressies

3. Eigen Grafische Labels

4. Zones

5. Slabs

6. Raam, deur- en bibliotheek objecten

7. Interactive Schedules

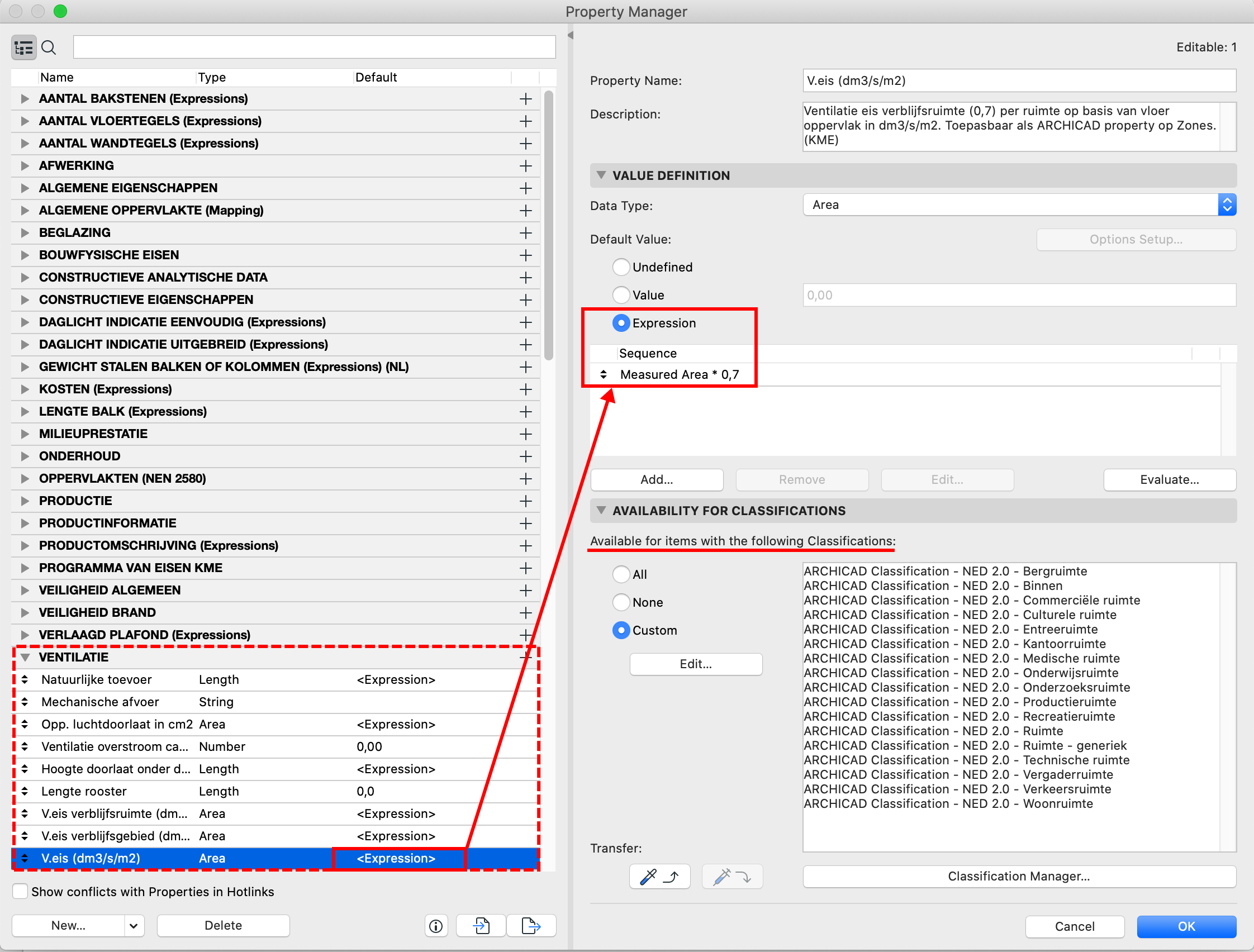

Benodigde Archicad Properties (eigenschappen) voor Zones en Objecten

Lees voor elke Property in de ‘Description’ hoe deze wordt gebruikt in de werkmethodiek. In het menu onderdeel ‘Availability For Classifications’ wordt bepaald wanneer de eigenschappen beschikbaar worden. Voorzie een element (zone, slab, object etc.) van de juiste classificatie, zodat de betreffende Property beschikbaar is.

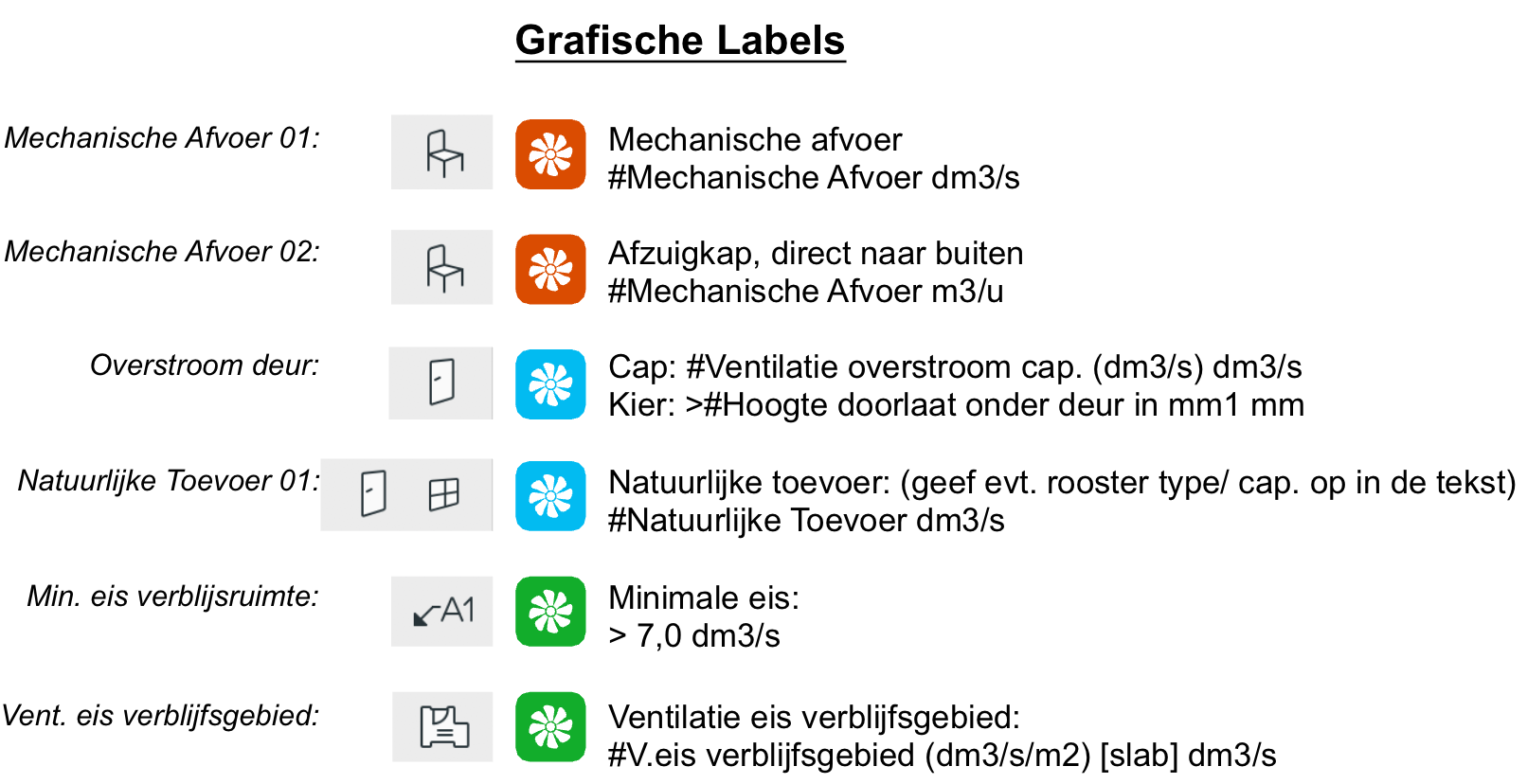

Inzichtelijk maken van de ventilatie capaciteit met Grafische Labels

Verklaring Grafische Labels in voorbeeld bestand

1. Mechanische afvoer 01 - 02: te plaatsen op een object uit de bibliotheek. Waarde handmatig invoeren in de Property Settings van het object of via de Interactive Schedule.

2. Overstroom deur: te plaatsen op een deurobject. Waarde voor ventilatie overstroom capaciteit handmatig invoeren in de Property Settings van het object of via de Interactive Schedule. De benodigde kierhoogte wordt automatische berekend op basis van de deurbreedte.

3. Natuurlijke toevoer 01: te plaatsen op een raam- of deurobject uit de bibliotheek. De lengte van het ventilatierooster handmatig invoeren in de Property Settings van het object of via de Interactive Schedule. De toevoer wordt automatisch berekent op basis van de capaciteit van het rooster dat is vastgelegd in de Expressie (zie de ‘Description’ in de Property Manager). Geef eventueel bij het zelf aanmaken van het Grafische Label het merk & capaciteit van het ventilatierooster op.

4. Min. eis verblijfsruimte: wanneer op basis van de automatische berekening van het zone oppervlak i.c.m. de ventilatie eis voor een verblijfsruimte de waarde onder de minimale eis blijft, kan er met dit label de minimale eis per ruimte worden weergegeven. Het label is niet gekoppeld aan een element, maar geeft de waarde die is opgeslagen in het label. Het voorbeeldmodel bevat enkel het label voor de min. Eis van >7,0 dm3/s. Voor andere waarden dienen nieuwe labels te worden aangemaakt. In de Interactive Schedule kan voor een correct overzicht de waarde handmatig worden ingevuld.

5. Vent. eis verblijfsgebied: Met dit Grafische Label wordt de ventilatie eis voor een verblijfsgebied inzichtelijk gemaakt op de plattegrond tekening. (Grafische) labels kunnen niet gelinkt worden aan zones. Daarom wordt dit label gebruikt i.c.m. Slabs. De benodigde ventilatie capaciteit wordt automatisch berekend op basis van het oppervlakte van de vloer ’Slab’, waarop het label is geplaatst. Modelleer de ‘Slab’ voor het verblijfsgebied bijvoorbeeld als cement dekvloer van de verschillende verblijfsruimten. Voeg indien gewenst handmatig, tekstueel, toe om welke ruimtes het gaat.

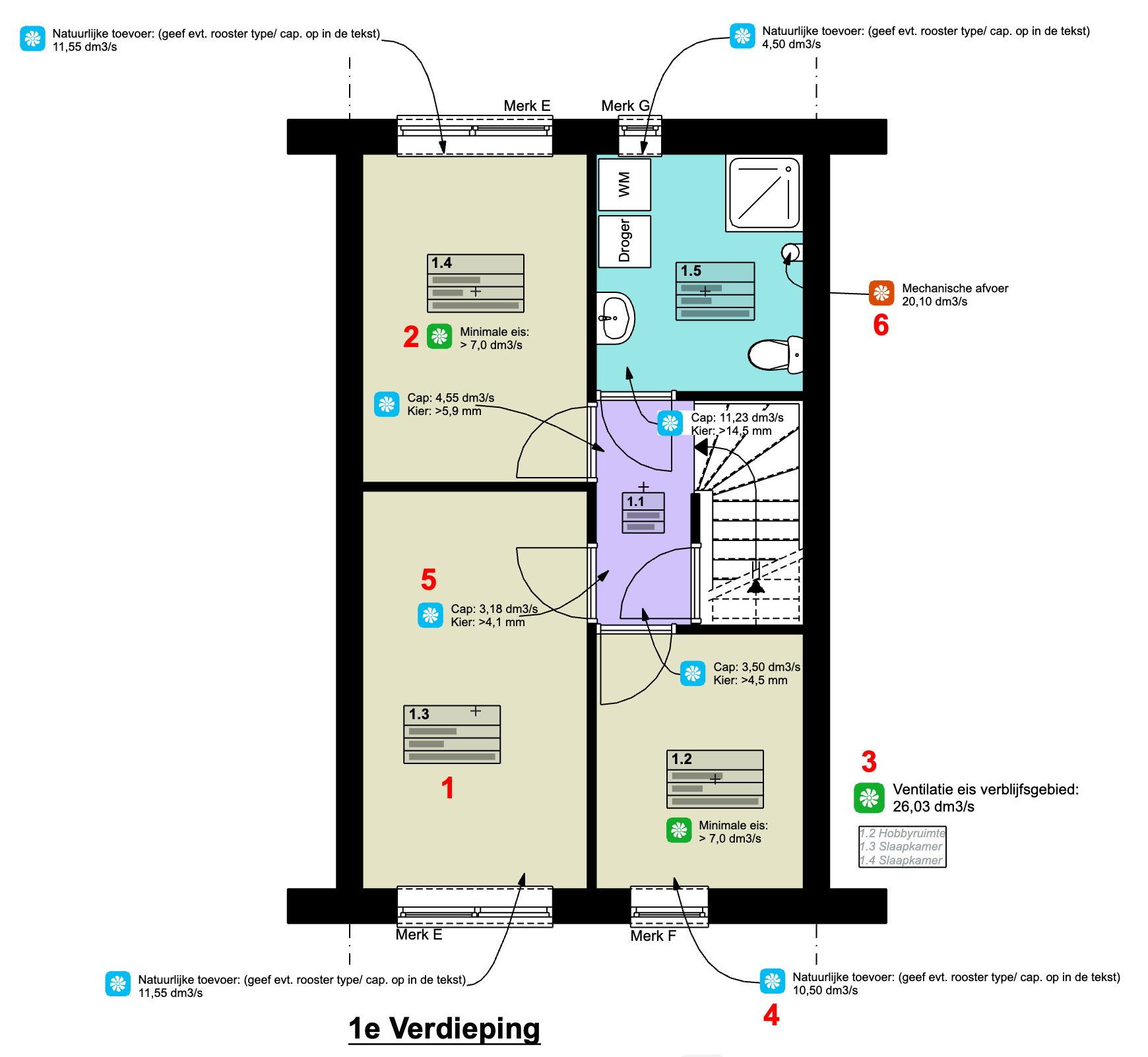

Het uitwerken van de ventilatiebalans op de plattegrond tekening

In het voorbeeld bestand is een ventilatie balans uitgewerkt op basis van Natuurlijke Toevoer en Mechanische Afvoer. De toevoer vindt plaats via ventilatieroosters in de gevels en de afvoer via enkele mechanische punten in Badkamer en Toilet. De overcapaciteit van ventilatie toevoer wordt benut in andere ruimtes op basis van een onderdruk situatie, waarbij ventilatielucht via een kier onder de deur naar naastgelegen ruimtes stroomt. In het voorbeeld is op de plattegrond tekening van de verdieping en begane grond het volgende zichtbaar gemaakt, middels labels en eigenschappen van de zone-stempel:

1. Benodigde capaciteit per ruimte opgenomen in de Zone-stempel

2. De minimale ruimte eis d.m.v. Grafisch Label

3. De benodigde capaciteit voor het verblijfsgebied d.m.v. Grafisch Label gekoppeld aan vloer ’Slab’ en tekstueel aangevuld met ruimtenummers

4. De natuurlijke toevoer via de ventilatierooster d.m.v. Grafisch Label gekoppeld aan het raamkozijn object

5. De overstroom onder de deuren naar aangrenzende ruimtes met weergave van minimaal benodigde kierhoogte. Grafisch label gekoppeld aan het binnendeur object.

6. De mechanische afvoer, middels Grafisch Label gekoppeld aan het bibliotheek object “Luchtverdeler 01 22”

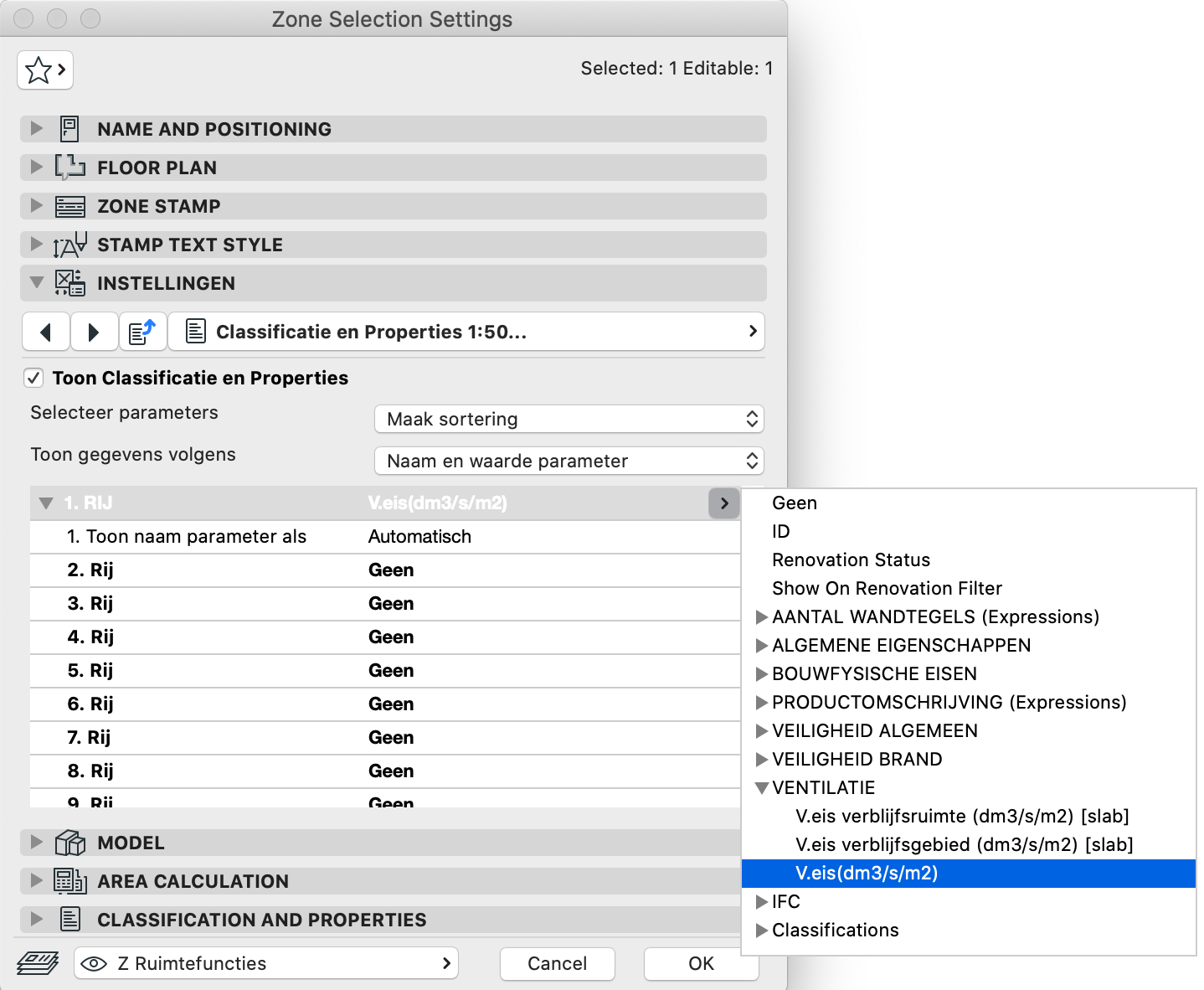

Kies de juiste Properties bij het invullen van de Zone-stempel. Maak deze zichtbaar in de Zone-stempel door deze eigenschappen in te stellen in het Zone-gereedschap of via de Model View Options ( KeyMember template).

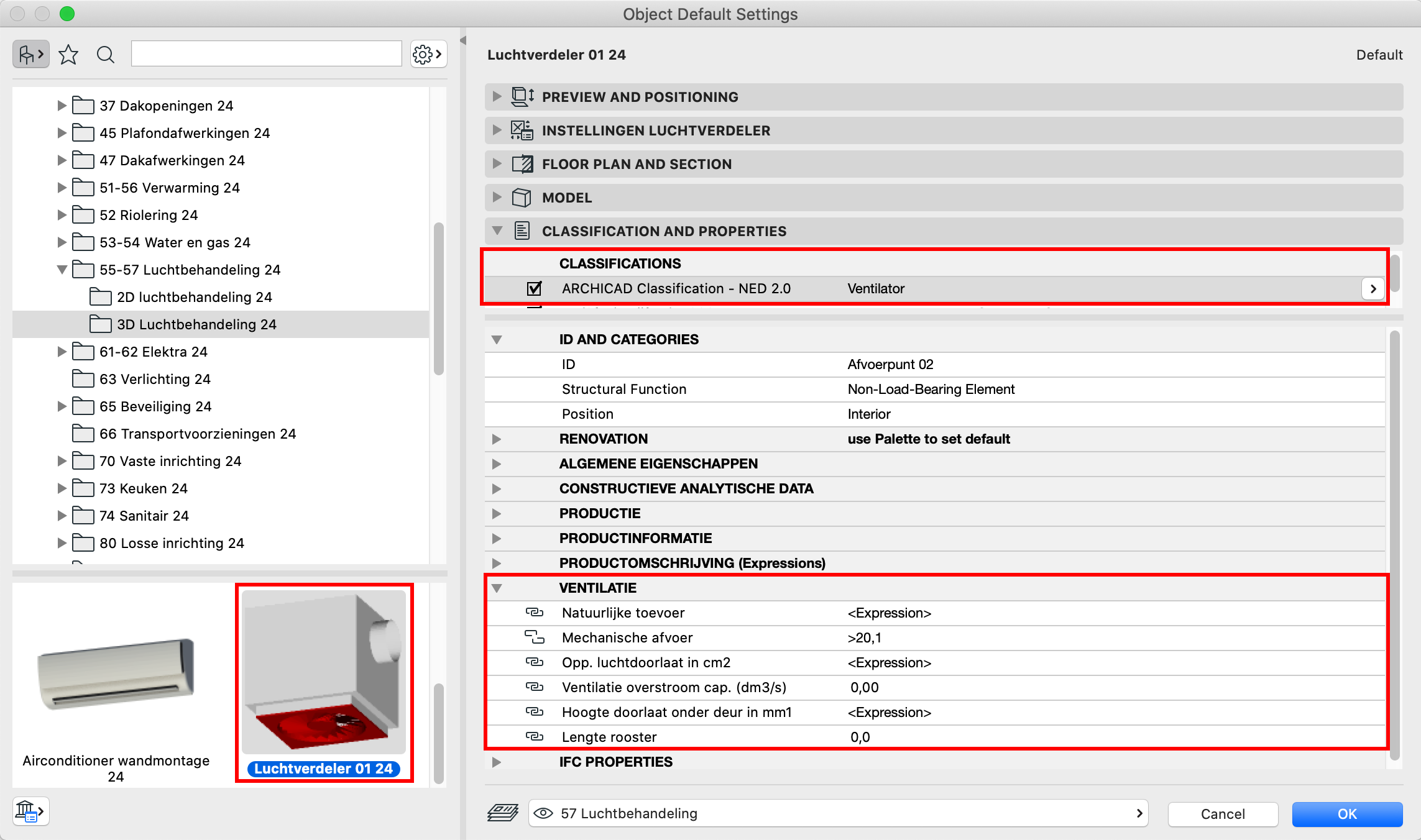

Maak de juiste Properties beschikbaar voor de betreffende objecten door deze op de juiste manier te classificeren. Zie onderstaand voorbeeld van het object dat wordt gebruikt om de mechanische afvoer te illustreren:

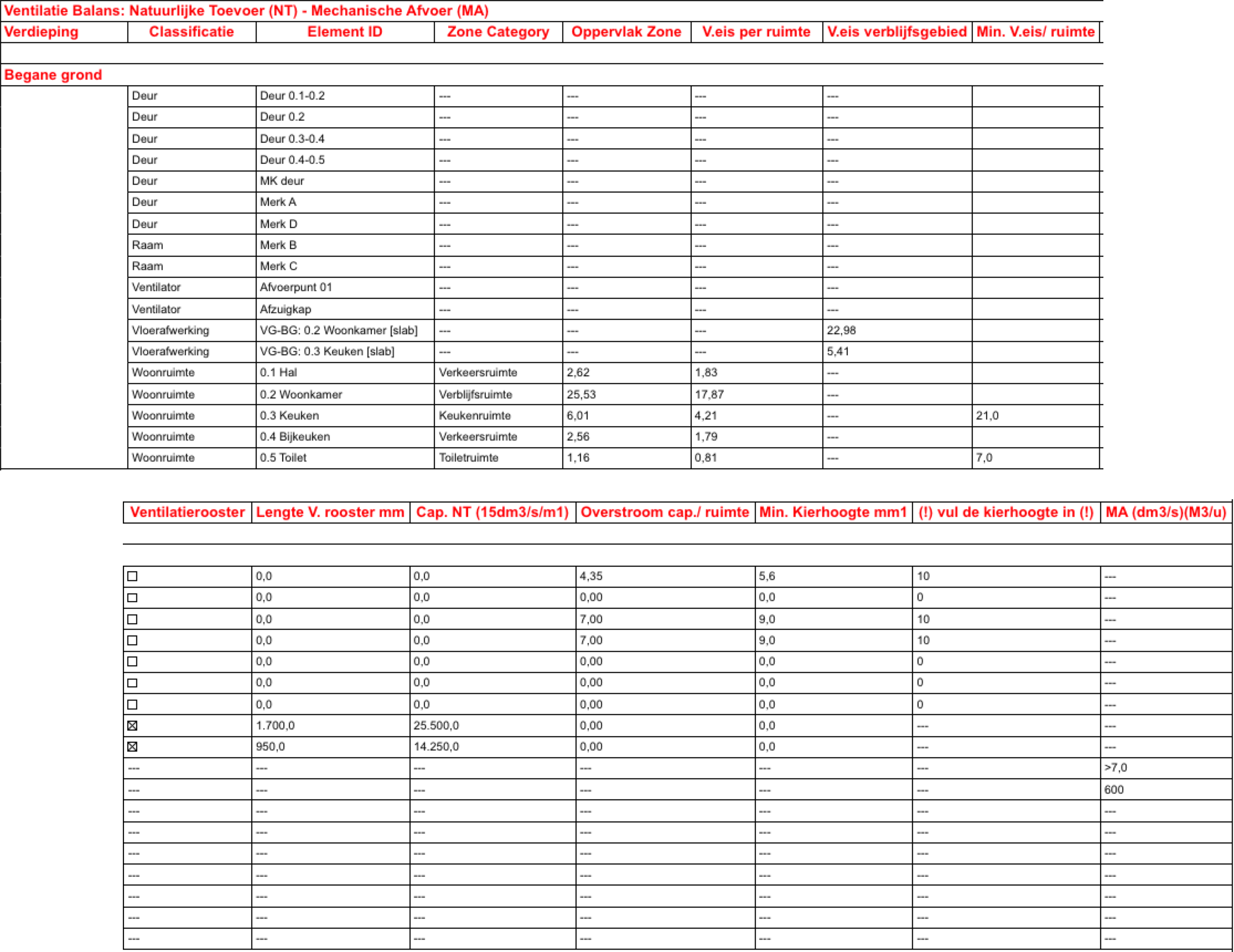

Overzicht van eigenschappen en parameters met het Interactive Schedule

Direct aanpassen van parameters vanuit het Schedule

1. Classificatie: Wijzig de classificatie van elementen voor de beschikbaarheid van de juiste Properties

2. Element ID: Pas direct het element ID aan van bijvoorbeeld kozijnmerken of ruimte benamingen

3. Zone Category: Wijzig vanuit het Schedule de ruimte functie

4. Oppervlak Zone: Niet in Schedule aanpasbaar

5. V. eis per ruimte: Wordt automatisch gegenereerd -> pas niet aan in het Schedule

6. V. eis verblijfsgebied: Wordt automatisch gegenereerd -> pas niet aan in het Schedule

7. Min. V.eis/ ruimte: Vul deze waarde handmatig in op basis van de regelgeving

8. Ventilatierooster: Geeft een overzicht van de kozijnen die voorzien zijn van een ventilatierooster. Parameter is gelinkt met het kozijnobject. In de Schedule is het rooster aan/ uit te zetten

9. Lengte V. Rooster mm: Mogelijk om in het schedule de waarde van deze parameter in te vullen

10. Capaciteit NT: Automatisch gegenereerde hoeveelheid ventilatielucht op basis van rooster lengte en bijbehorende rooster capaciteit (in dit geval 15dm3/s/m1) -> pas niet aan in het Schedule

11. Overstroom cap./ruimte: Opgave van overcapaciteit per ruimte (toevoer - eis). Direct in de Schedule in te vullen. Min. Kierhoogte wordt hierop automatisch aangepast

12. Min. Kierhoogte mm1: Automatisch gegenereerde minimale hoogte van de doorlaat onder deur, gerelateerd aan de deurbreedte

13. Vul de kierhoogte in: Hier kan de uiteindelijke kierhoogte van het deurobject worden ingevoerd. Deze parameter wordt dan meteen aangepast in het betreffende deurobject

14. MA (mech. afvoer): Vul hier per object de waarde van de parameter voor mechanische afvoer in. Bijvoorbeeld de afvoer van het toilet >7,0 in dm3/s. Of de waarde van de afvoer van de afzuigkap in m3/u


Mocht het bestand geopend zijn in bijvoorbeeld Archicad 23, er in gewerkt zijn, en moet het erna gebruikt worden in bijvoorbeeld 24, zie dan voor het omzetten van bestanden/projecten naar een volgende versie van Archicad het artikel:  Een bestaand project of template omzetten naar Archicad 24.

---
