Volume van de bouwput ontgraving berekenen

Volume van de bouwput ontgraving berekenen

Het berekenen van het volume van de ontgraving van de bouwput kan worden geautomatiseerd door hiervoor het  opening-gereedschap te gebruiken.
Voorwaarde is dat het terrein gemodelleerd is met een Mesh. De openingen kunnen voorzien worden van een uniek kenmerk en in een overzichtslijst worden geplaatst met de interactieve schedules, waarbij het volume per opening kan worden getoond inclusief het totaal volume van de ontgraving.

Opening plaatsen

  1. Activeer in het plattegrond venster of het 3D venster de Opening Tool
  2. Beweeg de cursor over de Mesh

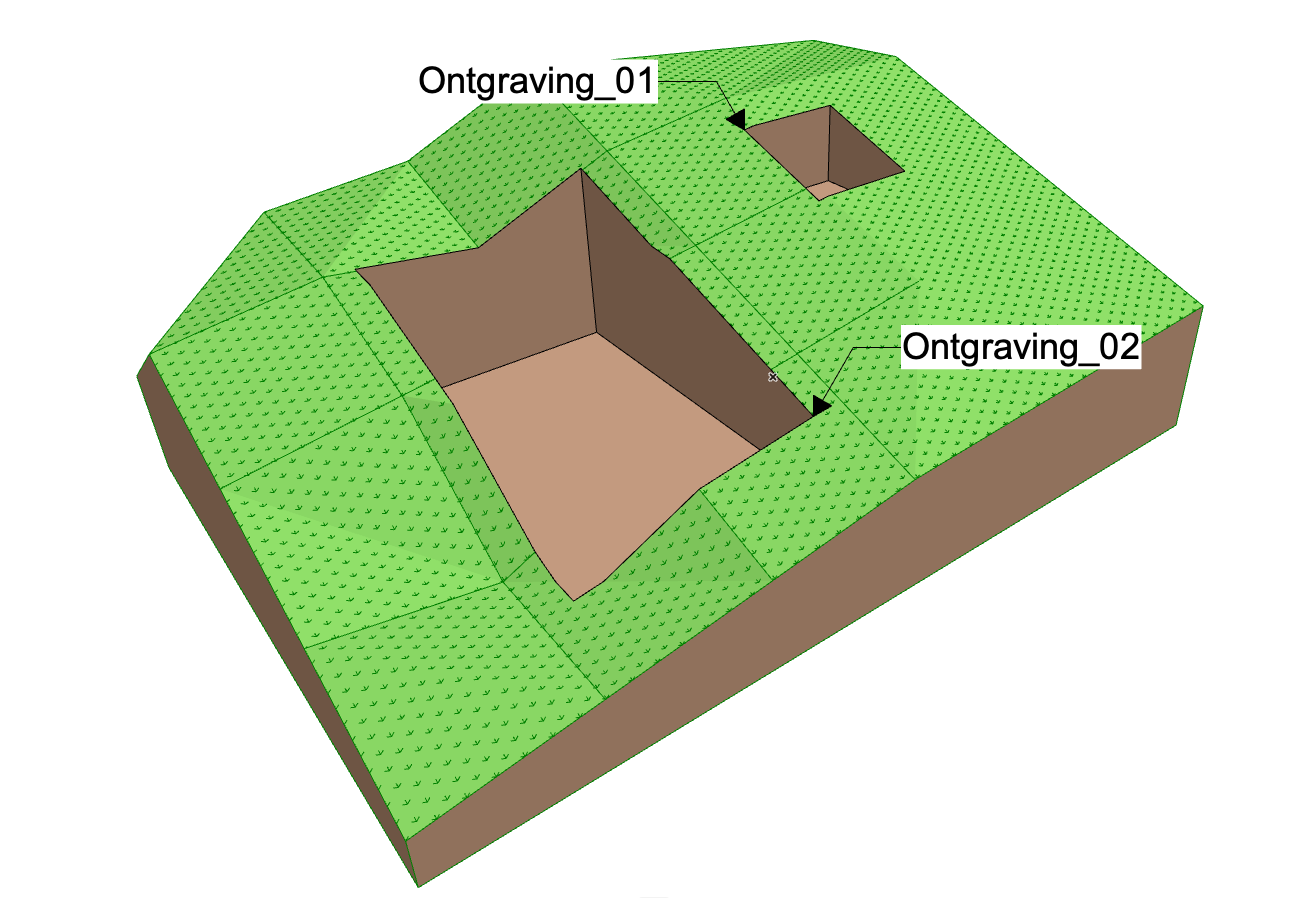

    Er wordt automatisch een preview van de opening weergegeven.
  3. Klik de opening op de gewenste plaats

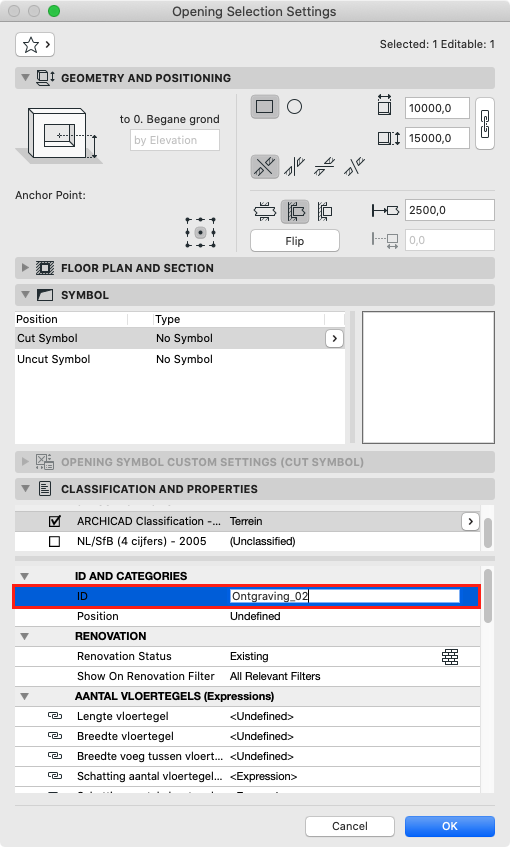

Voorzie de opening van een uniek Element ID, zodat ze te onderscheiden zijn van andere openingen en sparingen in het project.

Volume ontgravingen in een Schedule tonen

  1. Open het Scheme Settings venster en kies New...
  2. Geef het Schedule een naam
  3. Stel de criteria in:
    1. 'Element Type' is 'Opening'
    2. 'Element ID' contains 'Ontgraving'
       (of elke andere naam die is ingegeven in het Element ID van de Openingen)
  4. Stel de Fields in:
    1. 'Net Volume' voor het volume
    2. Andere parameters om de gewenst informatie te tonen

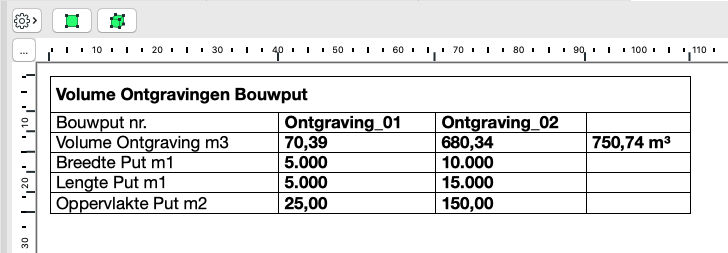

Het resultaat kan dan als volgt zijn:
