Detailleren fundering
Bij het detailleren van een gebouw ligt de nadruk in het algemeen, op een correct bouwkundig model. Maar ook dient het model esthetisch correct te zijn door zijn materiaalgebruik en is de mogelijkheid tot calculatie van belang.
Kortom voordat er gestart kan worden met modelleren / verder uitwerken van details in het model zullen er een aantal overwegingen nodig zijn. Zie hiervoor de artikelen:
Aansluiting begane grond vloer
Hieronder worden twee methoden beschreven voor het detailleren van de fundering.
|
|
Methode 1 |
Methode 2
|
|
Fase (indicatie)
|
Voorlopig Ontwerp
|
Definitief Ontwerp
|
|
Doelstelling
|
Snel grafisch aantrekkelijk ontwerp
|
Detailleren op basis van 3D geometrie
|
|
2D weergave
|
|
|
|
3D weergave
|
|
|
|
Gereedschappen
|
Wand / Vloer / Balk / Mesh
|
Wand / Vloer / Balk / Kolom / Mesh
|
|
Niveau van geometrie
|
Ruimte reservering
|
Gedetailleerd
|
|
Snelheid / eenvoud van modelleren
|
Snel / eenvoudig
|
Middel
|
|
Aanpasbaarheid / flexibiliteit
|
Makkelijk
|
Middel
|
|
Zwaarte van het model *
|
Licht
|
Middel
|
|
Renovatie
|
Tot op niveau van subonderdelen
|
Tot op niveau van subonderdelen
|
|
Hoeveelheden extraheren
|
Basis hoeveelheden
|
Uitgebreidere hoeveelheden voor calculatie
|
|
IFC uitwisseling
|
Goed, geometrisch en parametrisch
|
Goed, geometrisch en parametrisch
|
* Is relatief. o.a. afhankelijk van de grootte van het gebouwmodel en gebruikte gereedschappen cq. toegevoegde informatie in de vorm van objecten, IFC modellen, DWG bestanden etc.
Een fundering modelleren
Gebruikte gereedschappen: Balk, Vloer en/of Wand gereedschap.
Kies in de beginfase van een ontwerp voor eenvoudige grove geometrie in de gereedschappen (basic structure) of gebruik, indien bekend is dat er een profilering toegepast gaat worden, voor een eenvoudige opzet van een
Complex Profile

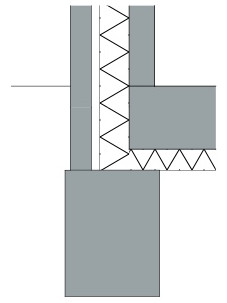

. In de beginfase van het gebouwmodel is enkel de ruimte reservering en een algemene indruk van de vorm belangrijk (zie de funderingsbalk in de afbeelding methode 1).

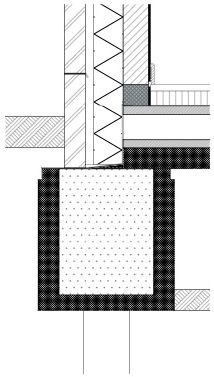

In een latere fase, als er meer gegevens bekend zijn en gevraagd wordt om een meer informatie aan het model toe te voegen, kan de Complex Profile gedetailleerder worden opgezet of uitgesplitst worden in verschillende gedetailleerde onderdelen en elementen. Op het moment dat het model gebruikt gaat worden als bouwvoorbereiding kies dan om een onderscheid te maken tussen de bouwkundige onderdelen op basis van verschillende Building Materials. Dit geeft als voordeel dat het detail visueel leesbaar wordt en dat de calculatie nauwkeuriger en eenvoudig uittrekbaar wordt. De toevoeging van 2D informatie kan hierdoor geminimaliseerd worden. (zie de funderingsbalk in de afbeelding optie 1)
Hou de referentielijnen boven elkaar zodat aanpassingen in de dikte van de compositie geen verschuivingen tot gevolg heeft in het model, of tot een minimum beperkt blijft.
Afhankelijk van het gekozen gereedschap worden hoeveelheden op verschillende manieren in een IFC export opgeslagen. Dit kan een afweging zijn om de voorkeur te geven aan een specifiek gereedschap. Uiteraard is dit ook afhankelijk van het doel van het model.
Vloer op zand modelleren
Gebruikte gereedschap: Vloer gereedschap.
Wanneer het BIM protocol verlangd dat in en latere fase de constructie (mogelijk) 'losgetrokken' wordt van de bouwkundige schil zal er een onderscheid worden gemaakt tussen de constructieve vloer en het pakket van afwerking dat hier bovenop ligt. Modelleer het pakket uit twee verschillende vloeren. Zet beide vloer pakketten op aparte lagen om snel te kunnen schakelen tussen de vloerdelen en om in de export alleen de bouwkundige schil te exporteren.
De constructieve vloer kan in een latere fase eenvoudig vervangen worden door een IFC-model, geleverd door bijvoorbeeld de ingenieur/constructeur. Indien het niet nodig is om deze vloer in de plattegronden te zien, kan de laag in de
lagencombinatie voor het modelleren uitgezet worden.
Riolering
|
Aandachtspunt
|
Basis - 2D lijnen
|
Basis - 3D gereedschap
|
MEP - modeler
|
|
Doelstelling
|
Horizontale positie bepaling
|
Ruimte reservering
|
Gedetailleerd traject modelleren
|
|
Gereedschappen
|
2D lijnen
|
Balk / Kolom / Bibliotheek objecten
|
|
|
Snelheid / eenvoud
|
Eenvoudig
|
Middel tot complex
|
Middel - wel aanleren (
Aan de slag met de MEP modeler)
|
|
Aanpasbaarheid / flexibiliteit
|
Eenvoudig
|
Middel tot complex - objecten en balken/kolommen zijn niet gekoppeld
|
Middel - leren hoe de gereedschap werkt
|
|
Hoeveelheden extraheren
|
zeer beperkt - alleen 2D objecten tellen
|
|
Alle specifieke objecten te tellen
|
|
IFC- export
|
niet mogelijk
|
Alleen voor ruimte reservering - let op Classificatie
|
Eenvoudig mogelijk
|
|
IFC - import
|
Nieuwe objecten of Morphs
|
Nieuwe objecten of Morphs
|
specifieke installatie object worden veelal herkend door de MEP-objecten
|
|
Afschot
|
Alg: Tekstueel label plaatsen
KME: Gebruik het object ‘2D Afschot XX KM’
|
|
Instelbaar en aanpasbaar - weergave via labels
|
|
Lengte buizen
|
n.v.t.
|
Lengte per segment of Archicad Properties met expressions gebruiken
|
Automatische opdeling o.b.v. zelf in te stellen waarden
|
|
Bochten
|
Lijnen
|
Balken/Kolommen of speciale objecten (KME)
|
Speciale objecten die deels automatisch geplaatst worden
|
|
Koppelingen
|
2D symbolen
|
Balken/Kolommen of speciale objecten (KME)
|
Speciale objecten die deels automatisch geplaatst worden
|
Riolering modelleren
Gebruikte gereedschappen: lijnen, complex profiles, bibliotheek objecten, MEP modeler
De riolering kan als aspectmodel van de installatietechnisch adviseur als IFC in het model toegevoegd worden. Indien nodig zal er ook op bouwkundige tekeningen een aanzet voor riolering worden gemaakt om een bouwvergunning te verkrijgen. Afhankelijk van de verder toepassing van de informatie kan er gekozen wordt om deze informatie in 2D aan de tekeningen toe te voegen of deze informatie in 3D te modelleren met behulp van een ruimte reservering of daadwerkelijke correcte geometrie en afschot.
De MEP modeler geeft deze voordelen ten opzicht van het modelleren met balken en kolommen:
- Beter aansluitingen van de leidingen
- Sneller te modelleren
Meer informatie over de MEP modeler is te vinden in het helpcenter bij het onderdeel
Installatietechniek.
Folies
Gebruikte gereedschap: Lijn- of balk gereedschap
Folies en slabben in 3D modelleren is arbeidsintensief en verzwaart het model. Het kan de aansluitingen met andere wanden of balken verstoren. Hoewel er nadelen hangen aan het modelleren van folies kan het gewenst zijn om deze toch in het 3D model op te nemen. Bekijk per knooppunt of het gewenst is dit 2D of 3D uit te werken.
Folies modelleren 3D
Maak een slabbe of folie met het balkgereedschap, door middel van een
Complex Profile, of neem een extra Skin hiervoor op in de opbouw van het composite.
Wordt het wandgereedschap gebruikt om de slabbe te modelleren dan kunnen er interacties ontstaan tussen de wanden onderling. Kijk dan goed naar de referentielijnen en de prioriteit van het Building Material. Zet folies evt. ook op een aparte Layer, zodat ze uitgezet kunnen worden. Met het instellen van afwijkende
Layer Intersection Group Number kunnen ongewenste connecties worden voorkomen.
Folies modelleren 2D
Teken de folie met behulp van het lijn- of polylijn gereedschap in de 2D details of doorsnede. Dit geeft in de 2D tekeningen een correcte weergave.
Omdat er geen 3D informatie gemodelleerd is
kan er geen parametrische informatie aan gegeven worden, voor bijvoorbeeld de uitwisseling in IFC,
en moet er voor het invullen van de waarden in een meetstaat handmatig geteld worden.
Labelen en maatvoering is geen probleem.
