Het 3D detailniveau in een BIM model

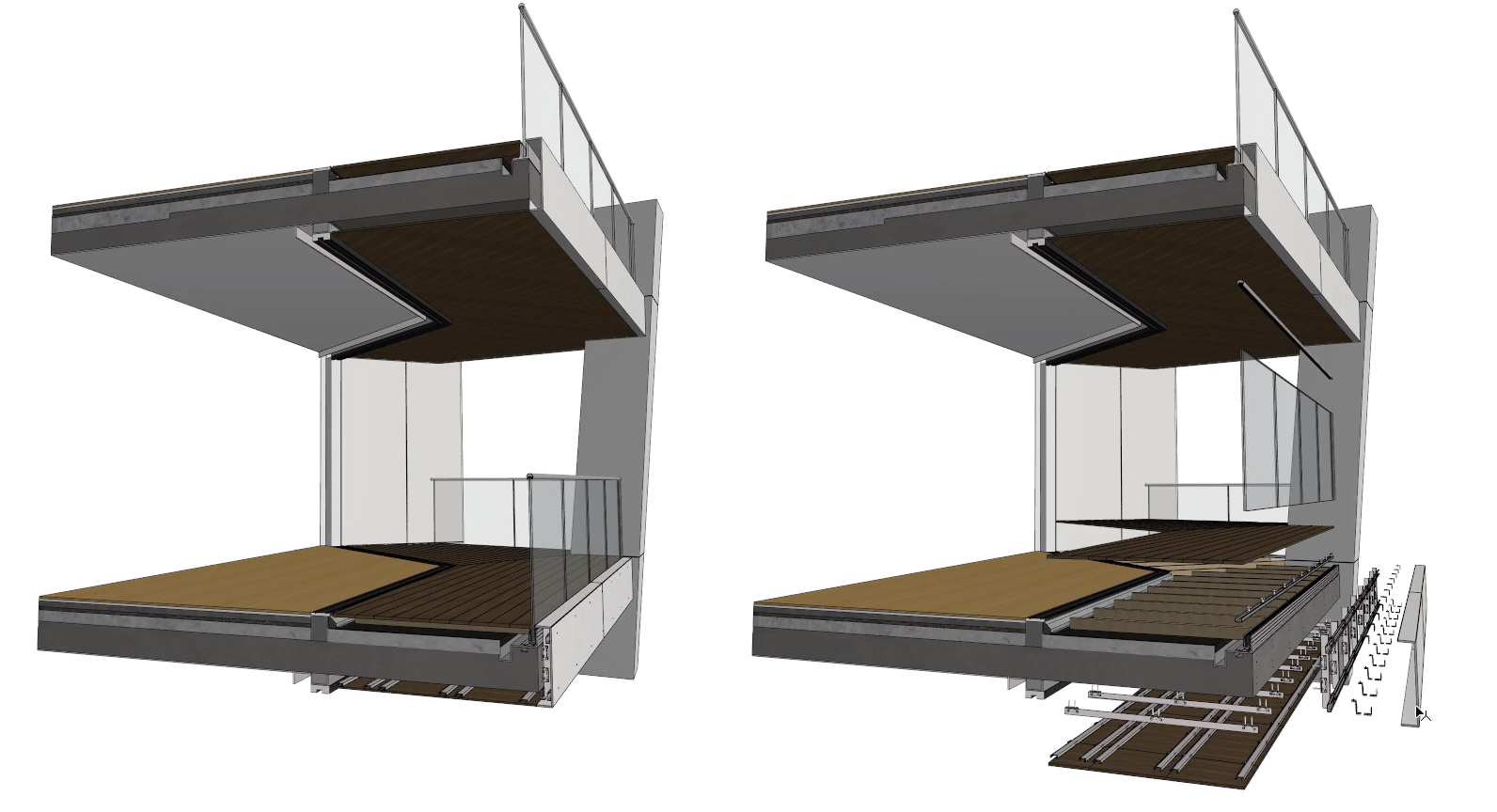

Een 3D model wordt tegenwoordig niet alleen maar gebruikt voor planpresentaties, 3D visualisaties en zonstudies bijvoorbeeld. Het wordt ook steeds vaker gebruikt als een aanzet voor de engineering en in het verdere uitvoeringstraject. Deze verschillende aanvullende toepassingen zorgen ervoor dat het maken van het juiste model, en voor de juiste specificatie, steeds complexer wordt. Er zijn veel aspecten waar het model aan moet voldoen, voordat dit voor een bepaalde toepassing gebruikt kan worden.

Doel en aandachtspunten

Voordat er gestart kan worden met modelleren zullen er een aantal overwegingen nodig zijn. Daarnaast zullen met partners afspraken gemaakt moeten worden om tot de juiste geometrie en informatie in het BIM model te komen. Zie hiervoor het artikel: Aandachtspunten voor het uitwerken van bouwkundige knooppunten.

Bouwkundige knooppunten uitwerken

In de volgende artikelen worden enkele belangrijke knooppunten in een gebouwmodel uitgewerkt, dit op basis van gebruikte gereedschappen, geometrie, werkwijze en aandachtspunten. Er is gekozen om, aan de hand van verschillende opties, uit te leggen wat de voor- en nadelen zijn. Het is aan de gebruiker om te kijken welke optie het meest aanleunt bij de werkwijze die er verlangd wordt binnen het project.

Maak, zowel gebruik van de methodiek voor 3D modelleren als van het 2D opwerken/aanvullen. Voeg indien gewenst ook parametrische informatie toe. Deze informatie in de vorm van properties kan, middels IFC bestanden ook gedeeld worden met ander BIM actoren.

Voorbeeld 2D aanvullen:

Teksten, labels en maatlijnen kunnen in een detail toegevoegd worden om te verduidelijken welke materialen gebruikt moeten worden en wat de afmetingen ervan zijn.

Voorbeeld 2D opwerken:

Een 3D detail kan bijkomend voorzien worden van lijnen en/of arceringen om meer duidelijkheid te scheppen tussen materialen, uitlijning en dergelijke.

Voorbeeld toevoegen van parametrische informatie:

In de Archicad properties kan onder andere de brandweerstand van een wand ingevuld worden. Deze parametrische informatie is leesbaar in een Schedule in Archicad of via validatie-software zoals Solibri of BIMcollab ZOOM.

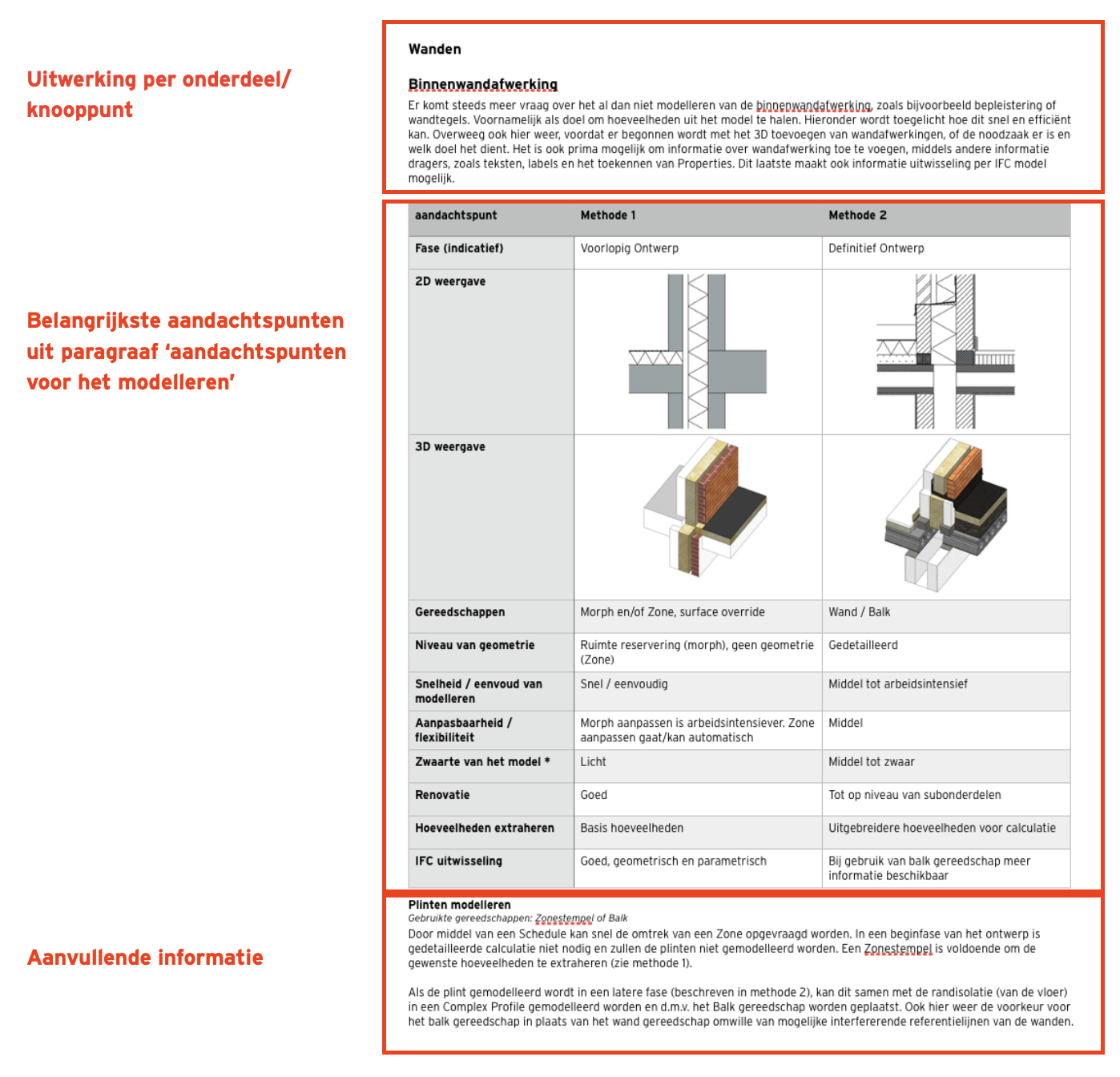

De uitleg voor het uitwerken van de bouwkundige knooppunten gebeurt volgens een vast stramien:

Detailleren fundering

Het bouwkundig knooppunt van de fundering met aansluiting van de begane grond vloer wordt hierin uitgewerkt: Detailleren fundering.

Binnenwandafwerking

In dit artikel wordt het al dan niet modelleren van de binnenwandafwerking, zoals bijvoorbeeld bepleistering of wandtegels toegelicht. Vaak wordt dit aan het model toegevoegd om hoeveelheden uit het model te halen. In dit aritkel wordt toegelicht hoe dit snel en efficiënt kan: Binnenwandafwerking.

Detailleren dakvoet hellend dak

Er zijn veel verschillende opties voor het uitwerken van de dakvoet van een hellend dak. Om die reden wordt in dit artikel het principe ervan besproken: Detailleren dakvoet hellend dak.

Detailleren dakrand plat dak

Bij de dakrand detaillering is de fase in het ontwerpproces belangrijk. Zie voor het gewenste detailniveau in de verschilllende fase dit artikel: Detailleren dakrand plat dak.

Detailleren ramen en deuren

In dit artikel bespreken we de mogelijkheden om raam en deur elementen te verrijken met meer detail en eigenschappen: Detailleren ramen en deuren.

Detailleren onderdorpel deur

Voor het detail van de onderdorpel van een deur is gewenst dat deze dorpel iets boven de vloerpas uitsteekt. Hoe dit te bereiken zie het artikel: Detailleren onderdorpel deur.
