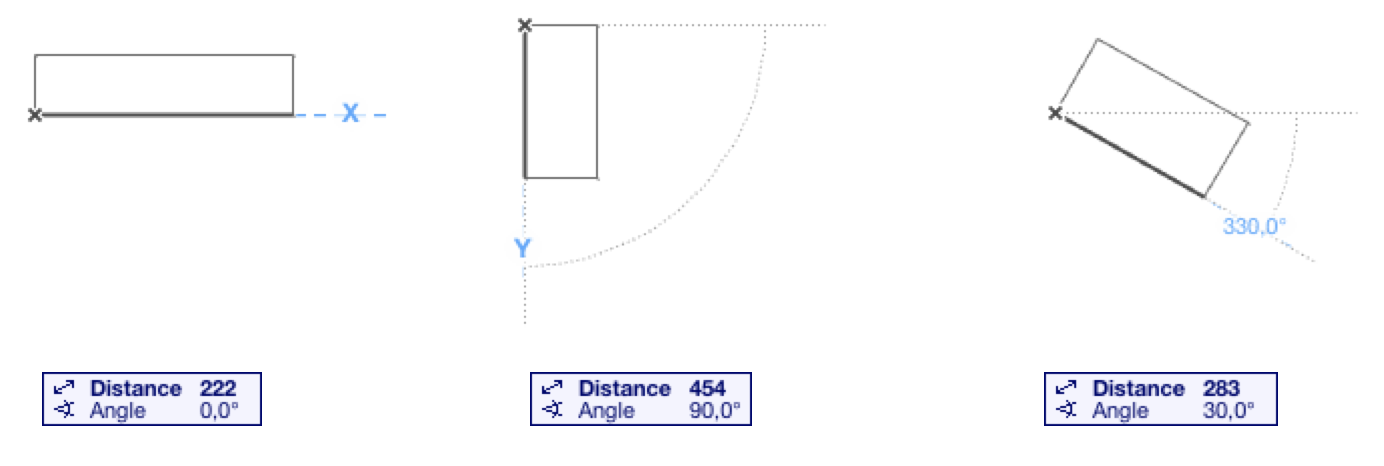

De Tracker (Coördinaten invoerbox)

1. D of R: Distance of Radius - de lengte/afstand

2. A:   Angle - de hoek

3. X:   X-Coördinaat voor de x-richting - horizontaal

4. Y:   Y-Coördinaat voor de y-richting - verticaal

5. Z:   Z-Coördinaat de hoogte


De D (of R), A, X, Y en Z zijn de letters op het toetsenbord waarmee de waarde geactiveerd kan worden voor het invoeren van de juiste waarde.

Als de Tracker niet zichtbaar wordt, ook niet na het intikken van X of Y, dan staat de Tracker waarschijnlijk uit. Zet dan de Tracker knop in de knoppenbalk AAN.

Referentiepunt - Weergave coördinaten

Er zijn twee opties om de waarden van de lengte in de Tracker aan te geven. Dit kan voordat met tekenen begonnen wordt kan in het uitklapmenu aangeven worden.

1. Relatieve coördinaten in Tracker
   De waarden in de Tracker relatief ten opzichte van het beginpunt van het element weergegeven moeten worden > 'Relative Coordinates in Tracker' aan
   Dit is de standaard en werkt in meeste situatie het handigst.


2. Absolute coördinaten in Tracker:

   De waarden worden absoluut ten opzichte van het absolute nulpunt (het zwarte kruisje) of tijdelijke User Origin weergegeven > 'Relative Coordinates in Tracker' uit.
   Dit wordt grafisch zichtbaar door de grijze hulplijn naar het nulpunt.

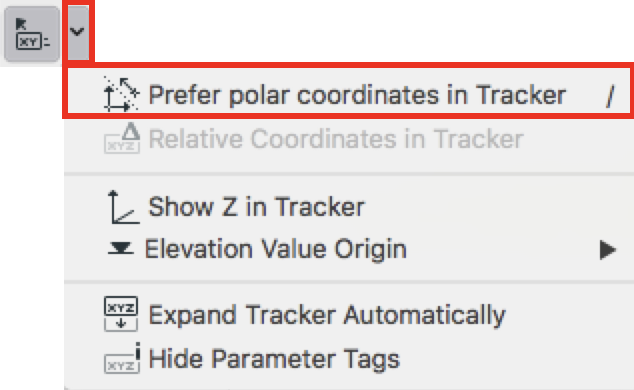

Als standaard alleen de X- en Y-coördinaten zichtbaar worden, geef dan in het uitklapmenu naast de Trackerknop in de knoppenbalk aan: ‘Prefer Polar Coordinates in Tracker’. 'Distance' en 'Angle' worden dan ook zichtbaar Dit kan alleen tijdens het tekenen aangegeven worden.

---

Numeriek invoeren

1. Klik, met het gereedschap actief, op het gewenste beginpunt

2. Beweeg de cursor in de richting waarin het element getekend moet worden

3. Laat de muis los
   De Tracker komt tevoorschijn en de Distance is vet aangegeven, wat betekent dat die de actieve waarde is die direct ingevoerd kan worden. (stap 5)
4. Om andere waarden in te voeren, toets eerst de gewenste coördinaat in op het toetsenbord (X, Y, A of Z) of gebruik de TAB-toets

5. Geef de numerieke waarde in (eventueel met een minteken ervoor voor een negatieve waarde)

6. Druk op ENTER


Moeten er meerdere coordinaten ingevoerd worden, herhaal dan stap stap 4 en 5 net zo vaak als nodig en druk daarna op ENTER.

Het handigst is om voor het invoeren van de coördinaten het numeriek toetsenbord te gebruiken. Daar zit ook een ENTER-knop.

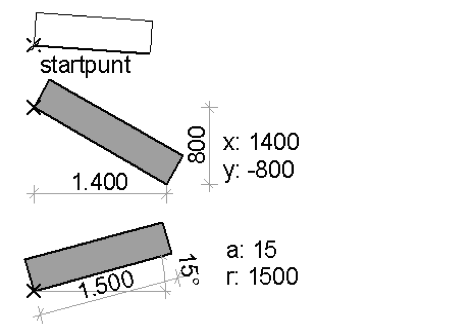

Voorbeeld 1

1. Klik op het beginpunt en laat de muis los

2. Toets 'X'

3. Typ '1400'

4. Toets 'y' of druk op de TAB toets

5. Typ '-800'

6. Druk op ENTER


Voorbeeld 2

1. Klik op het beginpunt en laat de muis los

2. Typ '1500'

3. Toets 'A' of druk op de TAB toets

4. Typ '15'

5. Druk op ENTER

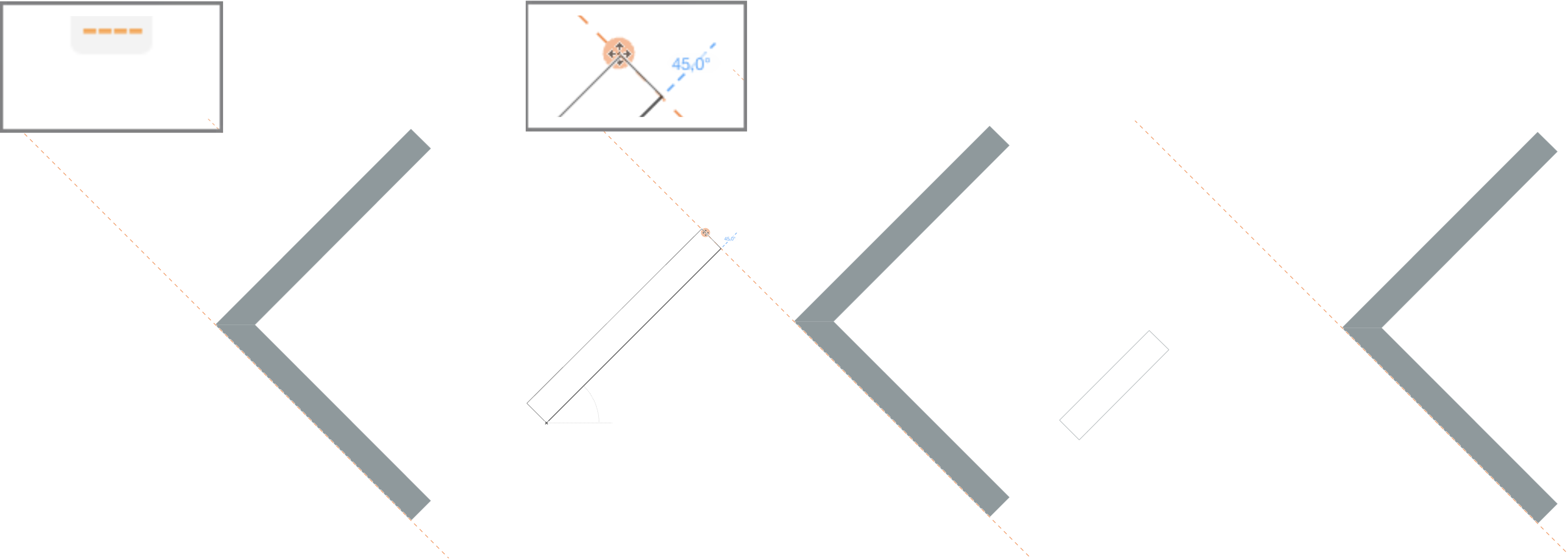

Numeriek invoeren met behulp van Snap Guides (tijdelijke hulplijnen)

1. Klik op het gewenste beginpunt

2. Beweeg met de muis in de gewenste richting

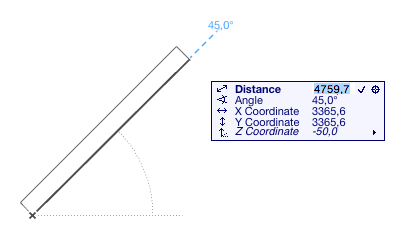

   Een blauwe gestippeld Snap Guide verschijnt onder een vaste hoek (standaard om de 45 graden) en de cursor verandert in een wit potlood met een streep erin, de hoek is bepaald
3. Laat de muis los

4. Typ de gewenste lengte in

5. Druk op ENTER


Als de Snap Guides niet verschijnen, dan staan deze waarschijnlijk uit. De Snap Guides kunnen aan- en uitgezet worden met de desbetreffende knop in de knoppenbalk.

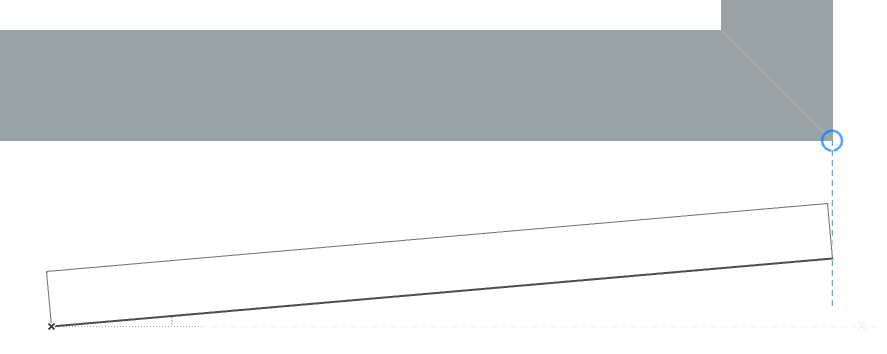

Grafisch de lengte bepalen

Methode 1 - Tijdelijke hulplijnen en referentiepunten

Methode 2 - SHIFT-toets

1. Klik op het gewenste beginpunt

2. Beweeg met de muis in de gewenste richting (over de Snap Guide)

3. Druk SHIFT in en houd deze vast
   De richting wordt vastgehouden

4. Beweeg met de muis naar het referentiepunt
   De gestippelde referentielijn wordt zichtbaar
5. Klik op het referentiepunt als de cursor in een zwart potlood verandert (eindpunt)


Een eindpunt numeriek bepalen ten opzichte van een referentiepunt in het model

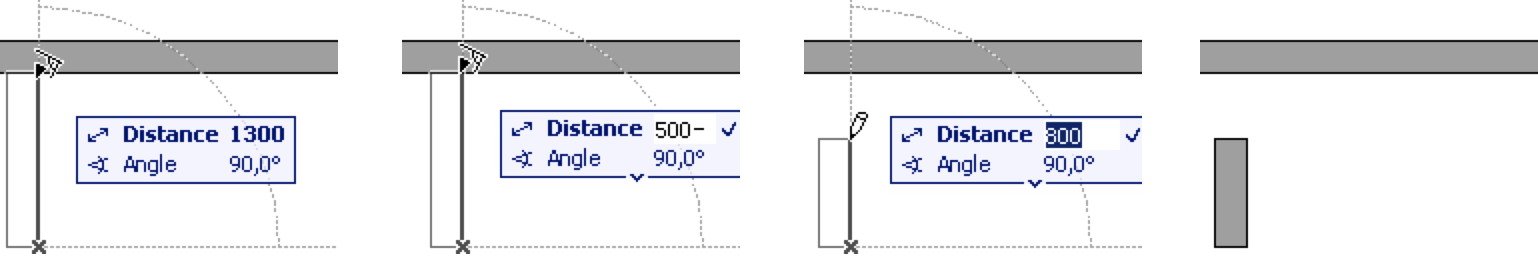

Voorbeeld 1:

1. Klik op het gewenste beginpunt,

2. Bepaal grafisch het referentiepunt ( dus neig hier met de muis heen, maar klik niet)

3. De lengte tot dit punt wordt zichtbaar in de Tracker (1300),

4. Typ in ‘500–‘,

5. Op het moment dat het minteken ingetoetst wordt trekt Archicad de 500 mm van de lengte (1300) af, de nieuwe waarde wordt zichtbaar in de Tracker (800)

6. Druk op ENTER, om de invoer te bevestigen

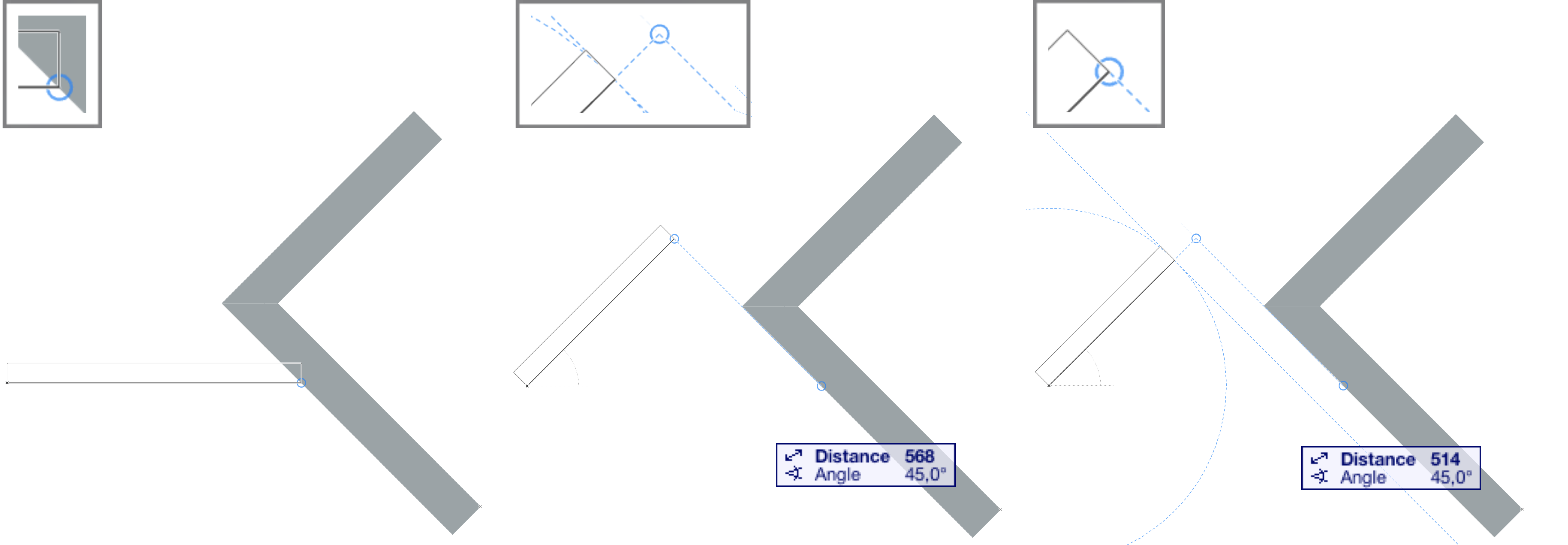

Voorbeeld 2:

1. Klik op het gewenste beginpunt,

2. Roep met de muis de tijdelijke hulplijn op van de wand

3. Verplaats de muis naar de het verwachte intersectiepunt tussen de twee lijnen (loodrecht)

4. Bepaal grafisch het referentiepunt door hier met de muis boven te hangen en het referentie punt op te roepen (Snappunt)

5. De lengte tot dit punt wordt zichtbaar in de Tracker (568)

6. Typ in ‘54–‘

7. Op het moment dat het minteken ingetoetst wordt trekt Archicad de 54 mm van de lengte (568) af, de nieuwe waarde wordt zichtbaar in de Tracker (514)

8. Druk op ENTER, om de invoer te bevestigen


Voorbeeld 3:

1. Klik op het gewenste beginpunt

2. Genereer een permanente hulplijn door gebruik te maken van de Guide Line knoppen in het venster
   Sleep de Guide Line vanuit de knop op een gewenste rand die als referentie moet dienen. Door middel van de Guide Line Handle ( ) kan deze Guide line zonodig verplaatst worden

3. Beweeg met de muis over de Guide line tot de wand loodrecht op de Guide line staat (loodrecht teken)

4. Typ in ‘500–‘, (of ‘500+’, als de wand 500 langer moet worden dan het referentiepunt)

5. De nieuwe waarde wordt zichtbaar in de Tracker

6. Druk op ENTER, om de invoer te bevestigen


Een beginpunt numeriek bepalen ten opzichte van een referentiepunt in het model

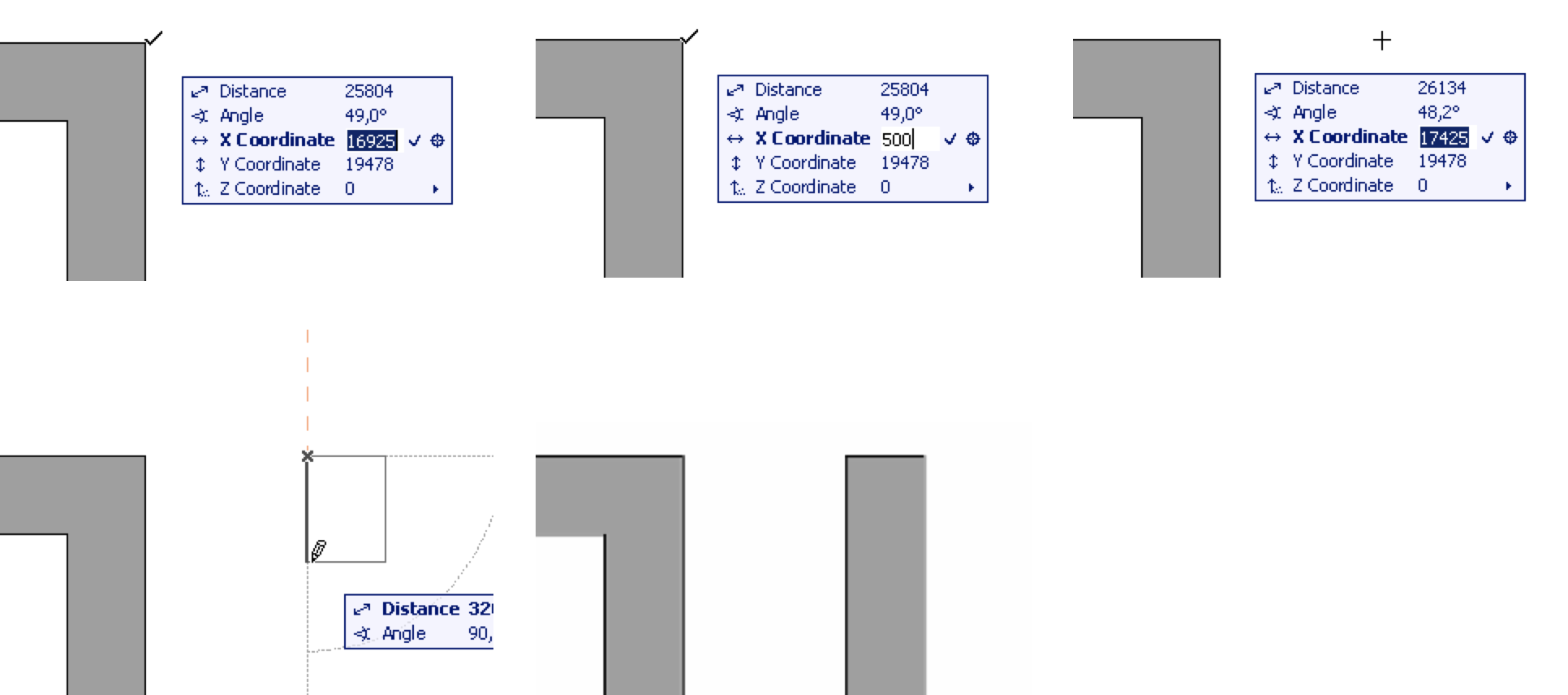

Voorbeeld 1: Een wand plaatsen op een bepaalde afstand van een andere wand:

1. Activeer het benodigde gereedschap en stel het naar wens in

2. Plaats de cursor op het referentiepunt (de cursor verandert in een vinkje) zonder te klikken

3. Toets de gewenste coördinaat in (X als het beginpunt op dezelfde horizontale lijn ligt als het referentiepunt of Y als het beginpunt op dezelfde verticale lijn ligt als het referentiepunt)
   De absolute waarde van deze coördinaat is in de Tracker zichtbaar (16925)
4. Typ de gewenste afstand t.o.v. het referentiepunt in
   Typ – (minteken) als de afstand van de absolute waarde moet worden afgetrokken en + (plusteken) als de afstand bij de absolute waarde moet worden opgeteld, toets het + of –teken altijd achter de waarde
   De afstand wordt bij de absolute waarde in de Tracker opgeteld (17425)
5. Herhaal de voorgaande 3 stappen eventueel voor de tweede coördinaat (X of Y)

6. Druk ENTER om met het tekenen te beginnen en teken het element


Voorbeeld 2: Raam plaatsen met referentiepunt:

1. Activeer het raam-gereedschap en stel het naar wens in

2. Kies voor de plaatsingsmethode ‘raam plaatsen met ankerpunt op de hoek’

3. Beweeg de muis naar het referentiepunt aan de revealzijde (buitenkant) van de wand, tot het vinkje aan de cursor verschijnt,

4. Toets X, (of Y bij een verticale verplaatsing in de wand)

5. Typ 500+,

6. Druk op ENTER

7. Klik vervolgens om de juiste oriëntatie van het kozijn te bepalen (pijltjes)

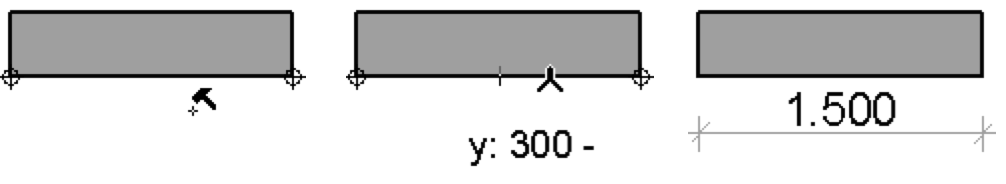

Voorbeeld 3: maatvoering op bepaalde afstand plaatsen:

1. Activeer het maatvoering-gereedschap en stel het naar wens in

2. Klik op alle punten die gemaatvoerd moeten worden

3. Dubbelklik na het aangeven van het laatste punt
   De plaatsingscursor (hamer) en een feedback-lijn verschijnen en de maatlijn kan gepositioneerd worden

4. Beweeg met de muis naar de rand van de wand (mercedes cursor) vanaf waar de afstand bepaald moet worden

5. Toets Y, (of X bij een verticale maatlijn en dus een horizontale verplaatsing)
   De Tracker verschijnt en de absolute waarde van Y (of X) wordt zichtbaar.
6. Typ 300–
   Archicad trekt 300 van de absolute waarde van Y af, de nieuwe waarde is zichtbaar in de Tracker
7. Druk op ENTER
   De maatlijn komt exact 300 mm onder de wand (het referentiepunt) te staan

8. Herhaal eventueel deze stap en beweeg nu met de muis naar de reeds geplaatste maatlijn (mercedes cursor) om de volgende maatlijn op een gewenste afstand hiervan te plaatsen

Er kan ook aan een andere maatlijn gerefereerd worden.

Voorbeeld 4: kolommen plaatsen + vermenigvuldigen:

1. Activeer het kolom-gereedschap met plaatsingspunt/ankerpunt linksboven

2. Beweeg met de cursor naar het beginpunt van de wand (vinkje)

3. Toets Y (of X bij een horizontale verplaatsing)

4. Typ 500–

5. Druk op ENTER
   De kolom wordt met zijn ankerpunt 500 mm onder de wand geplaatst
6. Selecteer de kolom

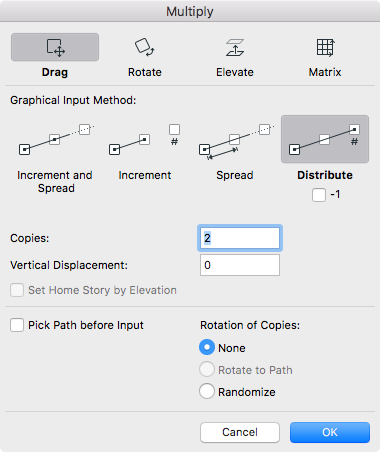

7. Kies in het Petpalet 'Multiply' en stel deze als de afbeelding in

   (Methode: Drag, Distribute; aantal kopieën: 2; Pick Path befor Input: UIT Rotatie: none )
8. Kies de rechterbovenhoek van de kolom als startpunt

9. Beweeg de cursor naar rechts

10. Druk SHIFT-toets in
    De richting staat nu vast

11. Beweeg de cursor naar het eindpunt van de wand

12. Klik op het eindpunt


Het plus- of minteken voor of achter het getal intoetsen

Meten tijdens het tekenen – het overnemen van bestaande maten

1. Activeer het wand-gereedschap

2. Zoom in het tekenvenster zover uit dat alle tijdens het tekenen op te meten onderdelen goed te zien zijn
   Dit is handiger, maar er kan ook tijdens het tekenen gezoomd en gepand worden.
3. Klik in het tekenvenster om met het tekenen te beginnen en beweeg de cursor in de gewenste richting

4. Druk de M-toets in op het toetsenbord
   Dat is de sneltoets die de meetfunctie activeert.
5. Controleer of de juiste waarde (vet gedrukt) actief is
   Zo niet, gebruik TAB of type de gewenste waarde in.
6. Meet, met 2 klikken op de eerder getekende onderdelen, een lengte op
   De gemeten waarde verschijnt nu automatisch in de Tracker
7. Herhaal eventueel voor een andere coördinaat/waarde

8. Druk op ENTER om de gemeten waarde(n) over te nemen en het punt toe te voegen
