Verschil tussen de template van Archicad 26 en 27 (KME) NL

Verschil tussen de template van Archicad 26 en 27 (KME) NL

In dit artikel worden de wijzigingen in de Archicad 27 NL (KME) template ten opzichte van de Archicad 26 NL (KME) template aangegeven. Deze wijzigingen zijn belangrijk bij het omzetten van projecten en templates naar een volgende versie. Lees voor meer specifieke informatie daarover Template omzetten naar volgende Archicad versie en Een bestaand project omzetten naar Archicad 27.
Idea
Bekijk de Nieuwe features in Archicad 27 alvorens  te beginnen met de implementatie van de bureautemplate

Gekoppelde bibliotheek

  1. De Archicad bibliotheek (KME) 26 is vervangen door de Archicad bibliotheek (KME) 27
  2. Om gebruik te maken van de geïntegreerde MEP modelleer functie dient ook de MEP bibliotheek 27 te worden toegevoegd of vervangen te worden als gelinkte bibliotheek (deze staat in de Graphisoft > Archicad 27 programma folder).
  3. Neem zeker een kijkje bij KME Bibliotheek nieuwe features om de nieuwigheden te ontdekken.

Werkmethodiek en gereedschap

Graphic Override Rules

In Archicad 27 is het Graphic Override Rules venster overzichtelijker gemaakt. Er is een mappenstructuur toegevoegd en de regels kunnen handig via Drag and Drop toegevoegd worden aan de mappen.


Attributen

Algemeen

Vanaf Archicad 27 hebben nu alle attributen de mogelijkheid tot een map- of lijstweergave.
Ze kunnen, naast de Attribute Manager, beheerd worden met het Attributes palette (Options > Element Attributes > Attributes...).

Alle attributen hebben een naam en een indexnummer. Dit indexnummer wordt in Archicad gebruikt om de gekozen attributen in te stellen. Als het indexnummer dus overschreven wordt zal het bepaalde attribuut op alle gekozen plekken ook overschreven worden. Lees hiervoor even het artikel over Attributen.

Alert
Let op!
Vele attributen hebben een onderlinge connectie die behouden kan worden bij export en import. Zo kunnen de Fills die voor een specifiek Building Material gebruikt worden mee geëxporteerd wanneer de optie "Include all Associated Attributes" aangevinkt is.
Kies ervoor om deze optie NIET aan te vinken. Hierdoor wordt voorkomen dat eerder ingestelde attributen worden overschreven of dat er vervuiling optreedt van de andere attributen.
Info

Layers en Layer Combinations

Geen aanpassingen

Lijnen / Line Types

Het Settingsvenster van de Lijntypes heeft een facelift gekregen. Ze kunnen overzichtelijk in mappen geordend worden.
Hierdoor is er de mogelijkheid om te kiezen voor een map- of lijstweergave.


Arceringen / Fill Types

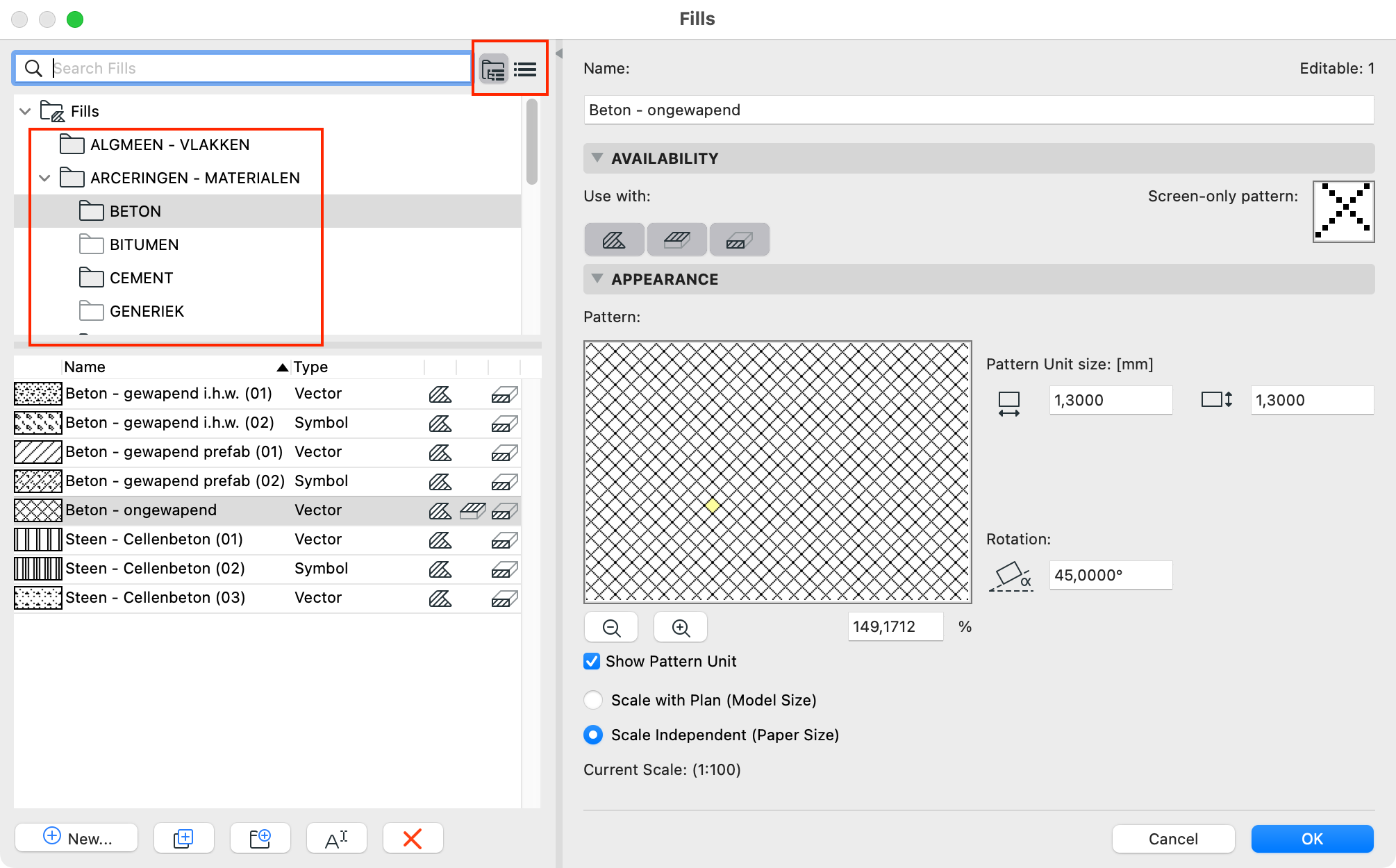

Ook voor arceringen is er gekozen om deze te ordenen in een mapstructuur. Hierdoor valt de nummering, voor de arceringen, weg. Er kan gekozen worden voor een map- of lijstweergave.


Materialen / Building Materials

Geen aanpassingen

Samengestelde bouwdelen / Composites

Geen aanpassingen

Pensets

Geen aanpassingen

Texturen / Surfaces

Geen aanpassingen

View map

Geen relevante aanpassingen

Layout Book

Geen relevante aanpassingen
Idea
Voeg naar wens Layouts toe in de folderstructuur met de juiste Master Layout, conform de bureau Template

Publisher Sets

Geen relevante aanpassingen
Idea
Nieuw toegevoegde Layouts worden automatisch in de betreffende Publisher Set geplaatst.

Favorieten

In de meegeleverde template zijn alle nieuwe gereedschappen voorzien van een favoriet met de Default instellingen van de Tool. Deze favoriet wordt gekenmerkt door de toevoeging van een (*) voor de naam. Het betreft de nieuwe gereedschappen voor constructieve analyse en installatietechnisch ontwerpen. Gebruik de export/ import functie om de favorieten in de bureautemplate op te nemen (Window > Palettes > Favorites)

DWG Translators

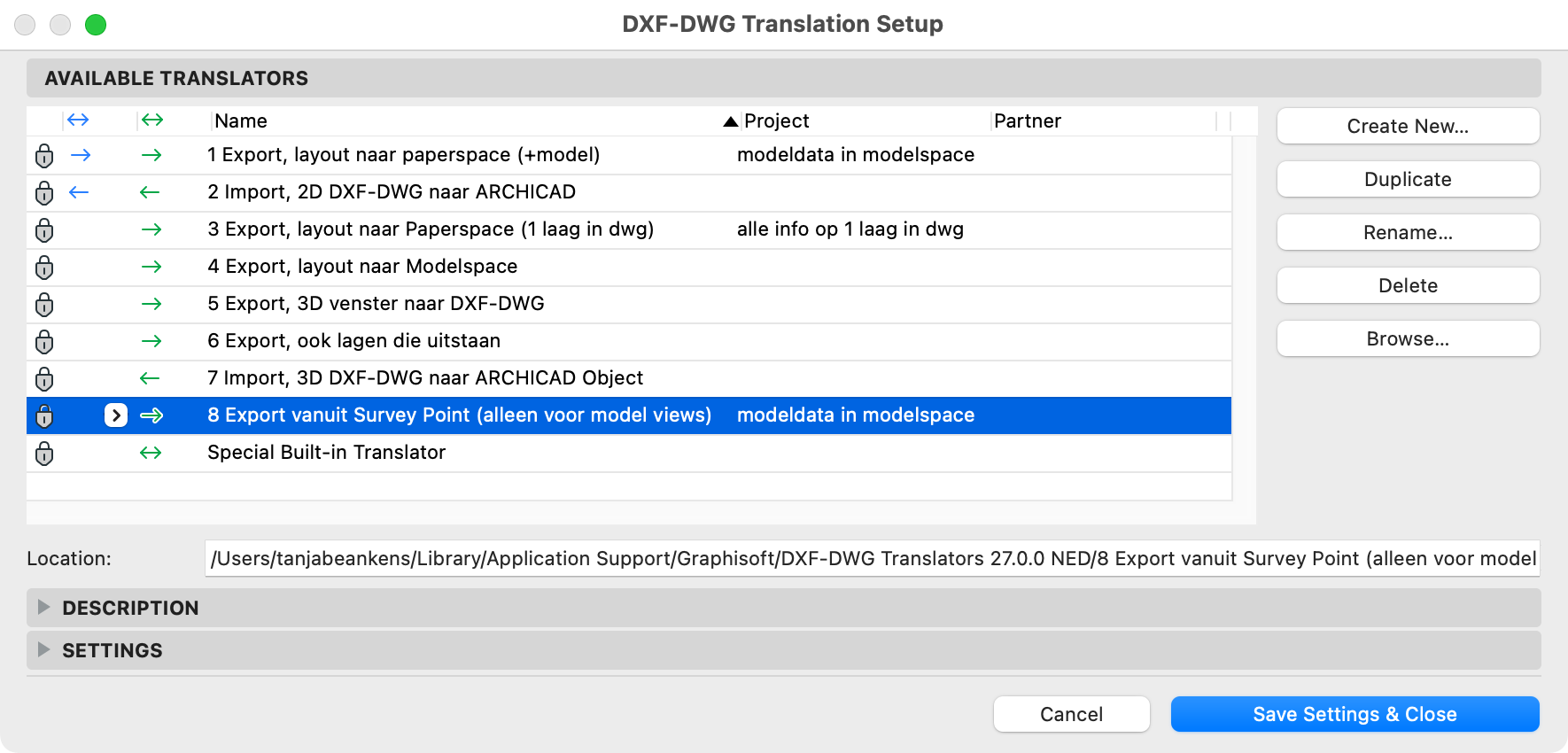

In Archicad 27 kan gebruik gemaakt worden van een nieuwe, vooringestelde DWG-Translator waarbij het de positie van het model op basis van het Survey Point wordt geëxporteerd.

IFC Translators

Geen relevante aanpassingen voor de template.
