In Archicad gaan elementen zoals wanden en vloeren automatisch verbindingen aan volgens vaste regels. Hieronder staan enkele bijzondere gevallen en mogelijke oplossingen.

Aansluiting wand-vloer verbinding

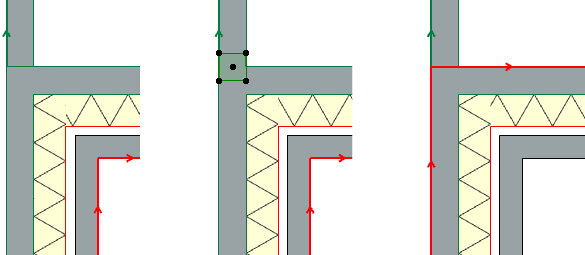

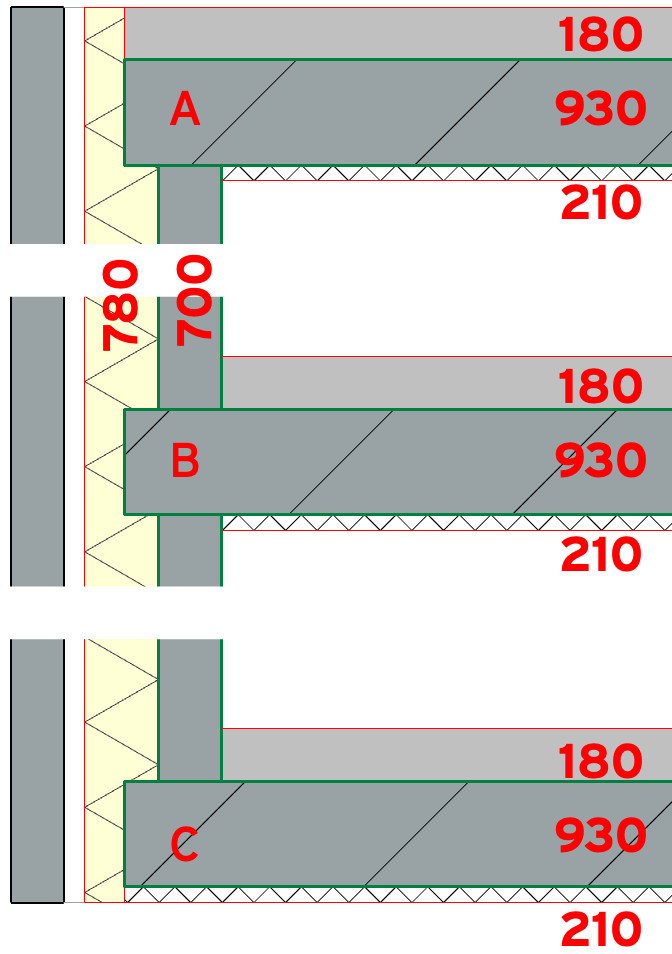

  1. Als een wand eindigt bij de bovenkant van een vloer ontstaat een zogenaamde L-verbinding (A)
    Een schil stopt zodra deze een materiaal tegen komt met een hogere Building Material Priority tegenkomt.
  2. In een T-verbinding (B) zal de schil doorgaan en ook aan de andere zijde van het sterkere Building Material
  3. Als een wand exact begint bij de onderkant van een vloer ontstaat er ook een L-verbinding (C), echter in omgekeerde volgorde.

Doorsnede over wand-vloerverbindingen -
Als er aan de onder- of bovenkant een T-connectie is vereist, dan kan er voor worden gekozen om de wand een klein stukje te verlengen (bijv. 1mm).

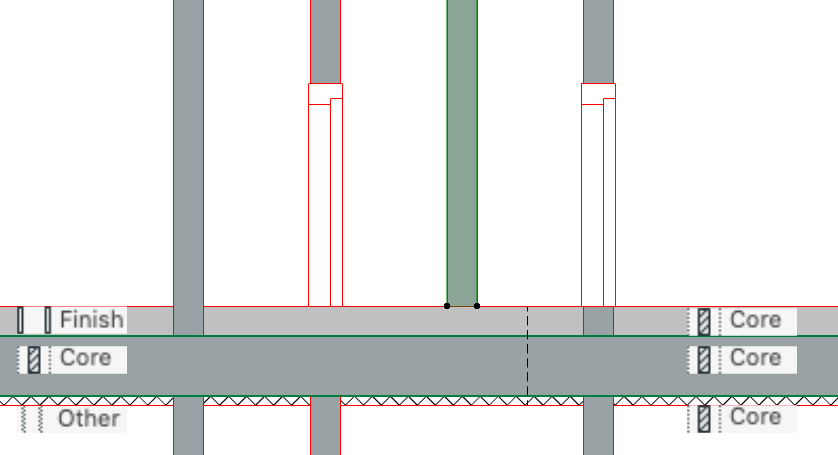

Afwerkvloer onder de deur door

De schil van een vloer kan onder een deur doorlopen als deze aan twee voorwaarden voldoet:
  1. De wand loopt door (stopt niet bij de bovenkant)
  2. De bovenste schil is in de Composite als Finish ingesteld

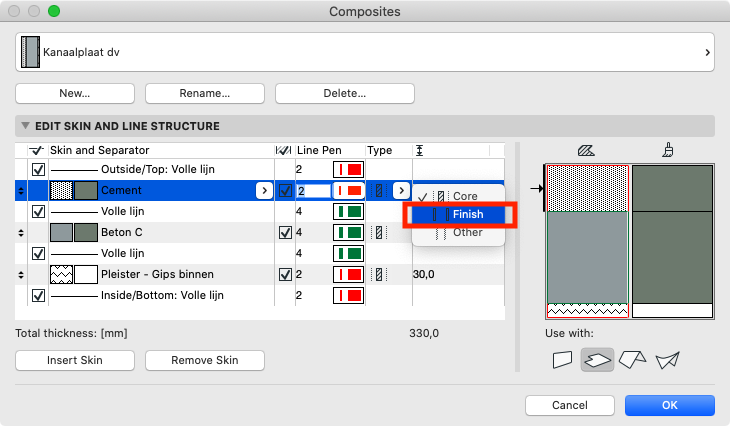

Om de afwerkvloer als Finish in te stellen:
  1. Ga naar Edit > Element Attributes > Composite
  2. Selecteer in de composiet de afwerklaag (of lagen)
  3. Kies als type 'Finish'

Aansluiting wand - vloer ter plaatse van raam of deur

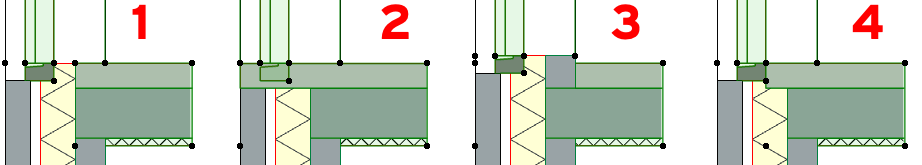

  1. In principe wordt een vloer gemodelleerd op de buitenrand van het binnenblad. Hierbij zal de vloer niet verlengen tot het raam.
  2. Als de vloer tot buiten is gemodelleerd en de onderkant van het raam precies op de bovenkant van de vloer staat, ontstaat er de zogenaamde L-aansluiting .
  3. Als de vloer tot buiten is gemodelleerd en de onderkant van het raam is net boven de vloer, dan ontstaat de zogenaamde T-aansluiting
  4. Als de vloer tot aan het raam wordt gemodelleerd en de onderkant van het raam is gelijk met de vloer, ontstaat een goede aansluiting

Aansluiting binnenwand op binnenhoek

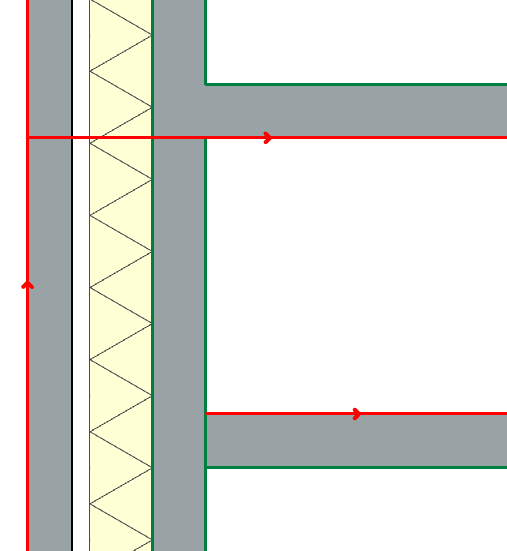

Als een binnenwand aansluit op een binnenhoek van een buitenwand, kan het zijn dat daar geen referentielijn loopt. Er is dus geen verbinding tussen deze wanden en dus vloeien de wanden niet samen en ontstaat een lijn tussen binnen- en buitenwand.

Er zijn verschillende oplossingen mogelijk:
  1. Plaats een kolom met dezelfde breedte en Building Material midden op de naad
  2. Verplaats de referentielijn, zodat de drie wanden in hetzelfde punt samenkomen
    Dit kan via Edit > Reference Line and Plane > Modify Wall Reference Line
  3. Plaats een Patch
  4. Plaats een dikke 2D lijn met dezelfde kleur of een 2D arcering er overheen


Aansluiting niet-constructieve binnenwand op buitenwand

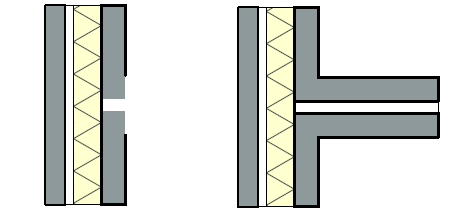

Als een wand tegen een andere wand aan wordt gemodelleerd, dan worden de referentielijnen automatisch verlengd zodat deze kruisen. Als referentielijnen kruisen bepaalt Archicad de wandverbinding op basis van de Building Materials. In sommige gevallen is deze wandaansluiting niet gewenst. Dit kan op verschillende manieren worden opgelost.

  1. Building Materials aanpassen
    De beste oplossing is het aanpassen van de Building Material Prioriteit. Let daarbij op dat die geldt voor alle plaatsen waar dit bouwmateriaal gebruikt wordt.

  2. Layer Intersection Group Number aanpassen
    Met de Layer Intersection Group Number kan voorkomen worden dat elementen op verschillende lagen verbinding met elkaar aangaan.

  3. Auto-intersection tijdelijk (!) uitschakelen:
    1. Vink de optie Options > Auto Intersection uit
    2. Kort de bestaande wand in of teken de wand opnieuw
    3. Zet de optie Options > Auto Intersection weer aan


Wand-op-wand-hoekverbinding

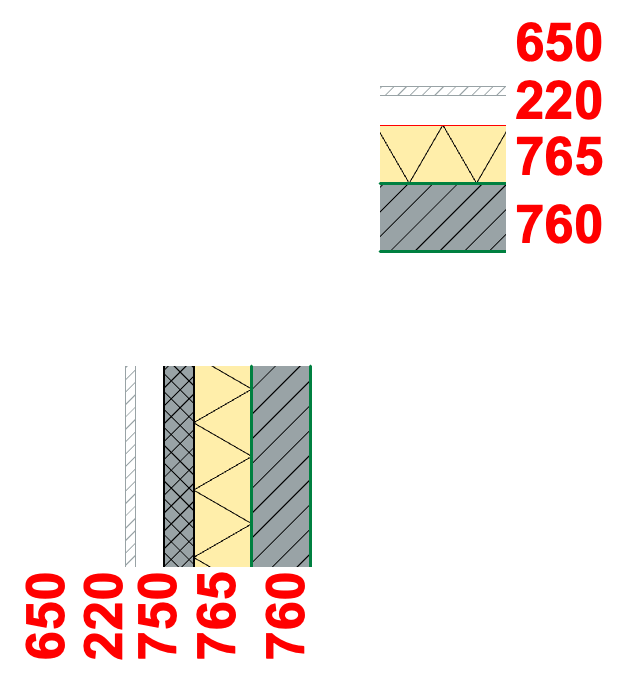

Als de referentielijnen kruisen bekijkt Archicad welk Building Material er voorrang krijgt. Als wanden bij elkaar komen in een hoek, zullen de meeste schillen gelijk zijn en een nette hoek vormen. Als een Building Material een Building Material met gelijke Building Material Prioriteit vindt dan zal deze de hoek omgaan. Bovendien zullen gelijke weergave ervoor zorgen dat de schillen samensmelten.
Als een schil een hogere Building Material Prioriteit is zal deze voorrang nemen.

Als de aansluiting niet helemaal naar wens is, zijn er enkele mogelijkheden om de aansluiting te beinvloeden:

  1. Bij gelijke waarden krijgt het Building Material met het laagste indexnummer voorrang

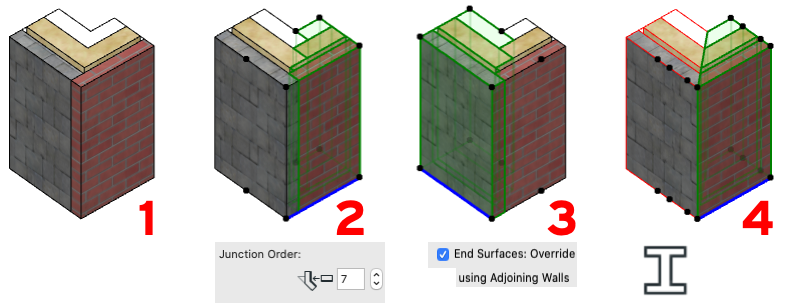

  2. De andere wand kan voorrang krijgen door onder Wall Settings > Model de Junction Order te veranderen
  3. Als de kopse kant niet zichtbaar mag worden, dan kan onder Wall Settings > Model de optie 'End Surface: Override using adjoining Walls' worden gebruikt
  4. Alleen balken (Beams) gemaakt met Complex Profiles kunnen onder verstek afgesneden worden
  5. Bouw de verbinding op uit kleinere onderdelen
In de KeyMember Editie is een Label Controle Aansluitingen dat snel de verschillende Building Material Prioriteiten kan tonen



Verbinding met een niet zichtbaar element

Soms kan een niet zichtbaar element een aansluiting verstoren. Dit zijn twee situaties waarin dit voor kan komen:
  1. De laag van de aansluitende wand is niet zichtbaar

    Een wand die verbinding maakt is op een bepaald moment niet zichtbaar. Maak de wand zichtbaar door de juiste lagencombinatie te maken of bij te werken.

  2. Een wand op een andere verdieping maakt verbinding

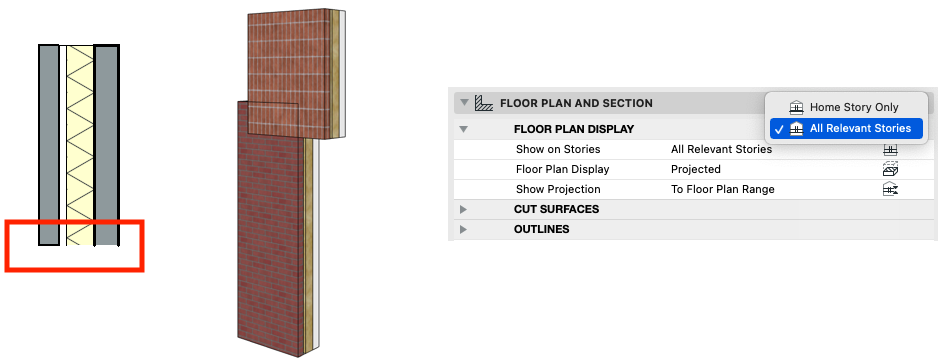

    Een wand die boven de huidige verdieping is geplaatst steekt door de zichtbare wand. Los dit op door
    1. De bovenliggende wand op Home Story Only te zetten of
    2. Door de overlap weg te halen
      Bijvoorbeeld door de zichtbare wand lager te maken of eventueel te splitsen in een hoger en lager segment.
