Binnenwandafwerking

Bij het detailleren van een gebouw ligt de nadruk in het algemeen, op een correct bouwkundig model. Maar ook dient het model esthetisch correct te zijn door zijn materiaalgebruik en is de mogelijkheid tot calculatie van belang. Kortom voordat er gestart kan worden met modelleren / verder uitwerken van details in het model zullen er een aantal overwegingen nodig zijn. Zie hiervoor de artikelen:

1. Het 3D detailniveau in een BIM model

2. Aandachtspunten voor het uitwerken van bouwkundige knooppunten

Er komt steeds meer vraag over het al dan niet modelleren van de binnenwandafwerking, zoals bijvoorbeeld bepleistering of wandtegels. Voornamelijk als doel om hoeveelheden uit het model te halen. Hieronder wordt toegelicht hoe dit snel en efficiënt kan. Overweeg, voordat er begonnen wordt, met het toevoegen van wandafwerkingen in 3D of dit noodzakelijk is en welk doel het dient. Het is ook prima mogelijk om informatie over wandafwerking toe te voegen, middels andere informatie dragers, zoals teksten, labels en Properties . Dit laatste maakt ook informatie uitwisseling per IFC model  mogelijk.

Aandachtspunt	Methode 1	Methode 2
Fase (indicatief)	Voorlopig Ontwerp	Definitief Ontwerp

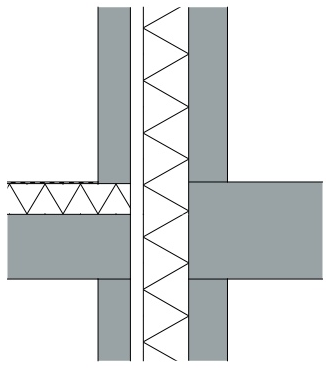

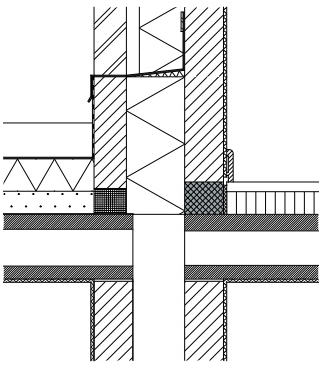

2D weergave

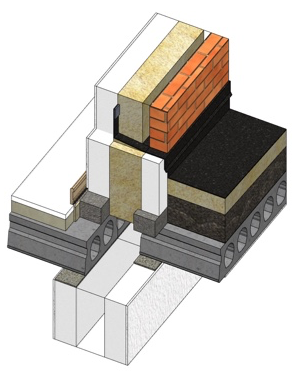

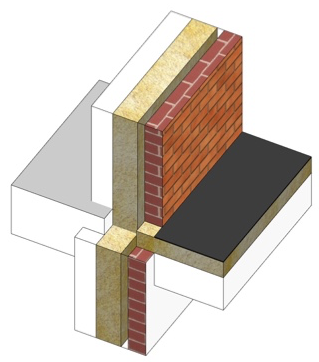

3D weergave
Gereedschappen	Morph en/of Zone, surface override	Wand / Balk
Niveau van geometrie	Ruimte reservering (morph), geen geometrie (Zone)	Gedetailleerd
Snelheid / eenvoud van modelleren	Snel / eenvoudig	Middel tot arbeidsintensief
Aanpasbaarheid / flexibiliteit	Morph aanpassen is arbeidsintensiever. Zone aanpassen gaat/kan automatisch	Middel
Zwaarte van het model *	Licht	Middel tot zwaar
Renovatie	Goed	Tot op niveau van subonderdelen
Hoeveelheden extraheren	Basis hoeveelheden	Uitgebreidere hoeveelheden voor calculatie
IFC uitwisseling	Goed, geometrisch en parametrisch	Bij gebruik van balk gereedschap meer informatie beschikbaar

* Is relatief. o.a. afhankelijk van de grootte van het gebouwmodel en gebruikte gereedschappen cq. toegevoegde informatie in de vorm van objecten, IFC modellen, DWG bestanden etc.

Plinten modelleren

Gebruikte gereedschappen: Zone (-stempel) of Balk

Door middel van een Schedule kan snel de omtrek van een Zone opgevraagd worden. In een beginfase van het ontwerp is gedetailleerde calculatie niet nodig en zullen de plinten niet gemodelleerd worden. Een Zonestempel is voldoende om de gewenste hoeveelheden te extraheren (zie methode 1).

Als de plint gemodelleerd wordt in een latere fase (beschreven in methode 2), kan dit samen met de randisolatie (van de vloer) in een Complex Profile gemodelleerd worden en met het Balk gereedschap worden geplaatst. Kies bij voorkeur voor het balk-gereedschap in plaats van het wand-gereedschap, dit omwille van mogelijke interfererende referentielijnen van de wanden.

Binnenwandafwerking modelleren

Gebruikte gereedschappen: Morph, wand gereedschap in combinatie met Composites

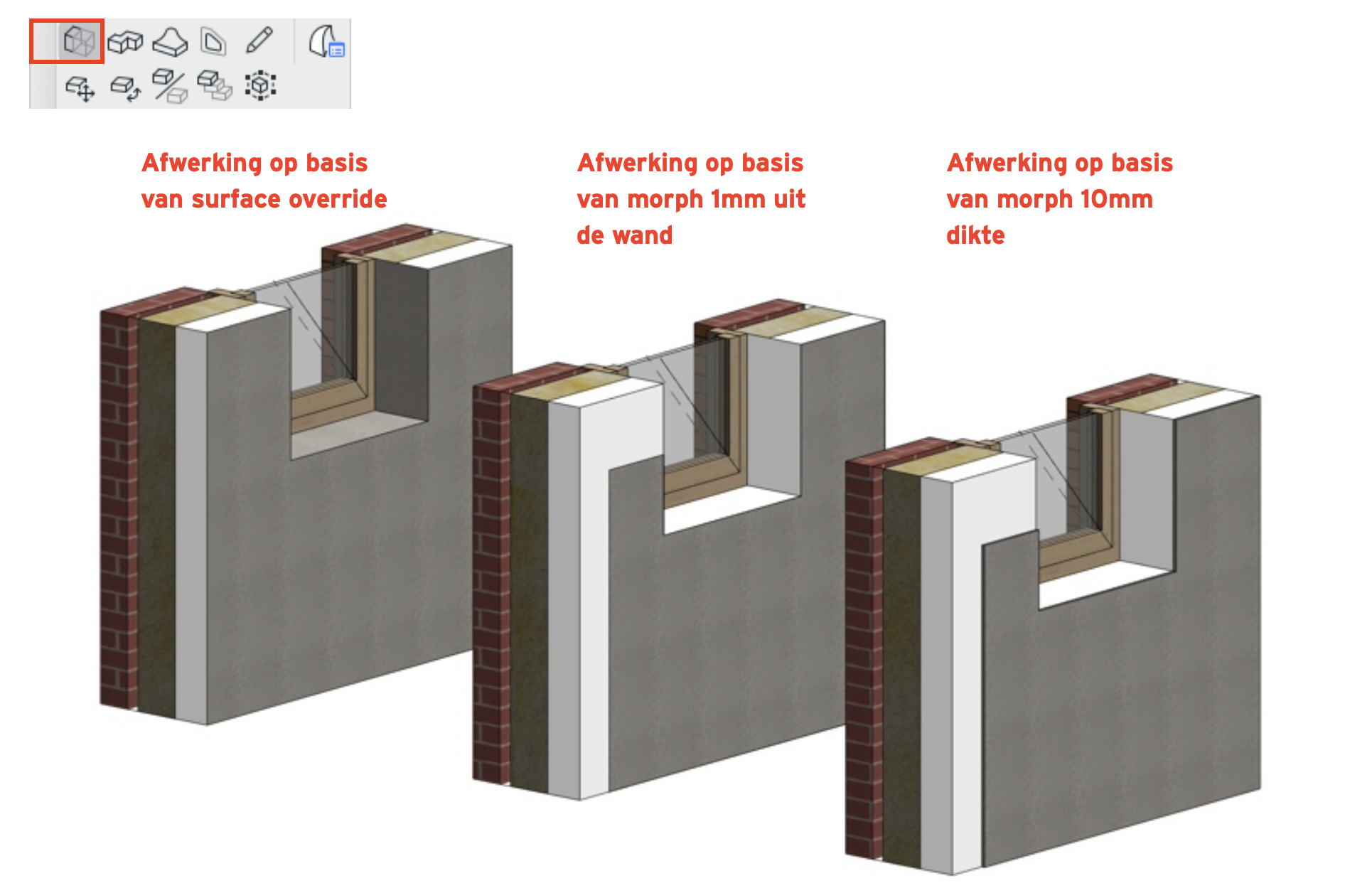

In een vroege fase van het ontwerp kan, snel en makkelijk, met een surface override een aangepaste materiaal weergave voor een wand worden ingesteld. Mocht de afwerking slechts een deel van een wand beslaan dan kan met een Morph een vlak ‘geschilderd’ worden, zodat er per wand een andere afwerking gekozen kan worden en deze kunnen dan afzonderlijk opgenomen worden in een Interactive Schedule en/of meetstaat. Gebruik de Morph Tool in de het 3D venster in combinatie met de toverstaf  om het vlak te modelleren.
Op het moment dat de schil van de wand als element door verschillende ruimten loopt, kan een Morph vlak over de gehele lengte van deze wand geplaatst worden. Positioneer in dit geval de Morph op de juiste positie.
In de 3D presentatie van deze vlakken kan er een ‘flikkering’ ontstaan, doordat twee vlakken op elkaar geplaatst zijn. Breng het vlak dan 1 mm naar voren toe om dit te voorkomen.

Indien alleen oppervlakte uit de vlakken gegenereerd hoeft te worden volstaat deze bewerking. Oppervlakte kan in een Interactive Schedule - Surfaces opgesomd worden. Is ook dikte van de afwerking belangrijk kan aan de Morph, door gebruik van de Push/ Pull methode, een dikte gegeven worden. Zowel in 2D en 3D is de weergave dan correct.

Indien de geometrie van de wand gewijzigd wordt, moet de Morph ook aangepast of opnieuw aangemaakt worden.



Methode 2 - Met een Composite kan snel en makkelijk een afwerkingslaag toegevoegd worden. Ramen, deuren en openingen worden dan automatisch uitgesneden. Dit is geometrisch correct en hieruit kunnen hoeveelheden gehaald worden. Let wel op dat het noodzakelijk is om per verschillende wandafwerking een andere composiet te maken.
